《中國給水排水》第九屆中國城鎮污泥處理處置技術

與應用高級研討會 發言

             艾爾旺新能源環境有限公司   柳才華

各位領導、各位專家大家上午好，今天我們又迎來了污泥處理處置行業一年一度的盛會。在此，我很榮幸代表艾爾旺公司給大家匯報介紹AAe污泥厭氧消化處理技術、核心裝備以及我們近年來在國內所做的成功案例的分享。

我的匯報內容有以下三個方面，首先是公司的基本情況介紹，第二是AAe技術和裝備的介紹，第三是典型工程案例分享。

艾爾旺新能源環境是雅本集團的控股子公司，是專業從事市政污泥、餐廚垃圾、農業有機廢棄物、城市有機物生活垃圾、工業原生質垃圾等各類有機固廢無害化、資源化處理的國家級高新技術企業。借鑒國際領先技術，結合我國有機固廢組成復雜的特點，多年研發創新，形成了具有自主知識產權的AAe厭氧消化技術體系，實現了核心技術在國內、裝備生產在國內、技術服務在國內的完全國產化。目前我公司擁有國家授權專利三十余項，其中發明專利十余項。艾爾旺公司不僅擁有經驗豐富的專業化技術研發和工程施工團隊，同時自有生產工廠、專業化的車間及生產線，是一個集工藝研發設計、裝備生產制作、項目施工安裝、調試運行、工程總包、投資運營、售后服務為一體的，既有核心技術和核心產品，同時又有項目實施、投資運營經驗的實體型專業公司。

2012年，國家發改委、科技部、環保部、工信部四部委下發聯合通告，將艾爾旺厭氧消化技術及設備列入第一批《國家鼓勵的循環經濟技術、工藝和設備名錄》，也是我國厭氧消化領域唯一入選該名錄的企業。艾爾旺公司是國家環保部重大水專項--污泥處理處置產業技術創新戰略聯盟的首批十四家發起單位之一，同時也是中國城市環境衛生協會餐廚垃圾專業委員會副主任委員單位。艾爾旺公司也是國家環保部中國環境保護產業協會城鎮污水治理分會理事單位，我本人是分會的常委。

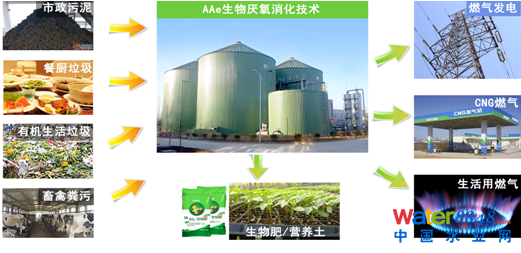

艾爾旺公司主要的服務領域是市政污泥、餐廚垃圾、有機生活垃圾、農村廢棄物等各類預計廢棄物。通過我們集成的厭氧消化系統，將這些對環境造成危害的有機固廢，轉化成兩個產品，一個效應，兩個產品分別是清潔能源沼氣和生物肥。沼氣可以發電，也可以提純作為燃?xì)�。一個效應就是“節能減排效應”。

    AAe核心技術及裝備方面，AAe厭氧反應器罐壁材質采用不銹鋼復合板，內壁全部為優質316L不銹鋼，徹底解決了厭氧反應器的腐蝕問題。罐體采用專用生產線現場機械自動化施工，密封性好，整體性好。厭氧消化需要適宜的溫度，37度左右，恒溫對厭氧消化起著決定性作用，我們的大面積低溫伴熱系統，增溫管道不與無聊接觸，不會出現增溫管道結垢或堵塞的情況，可以長期保證增溫系統的穩定運行，達到很好的增溫保溫效果。大家都知道厭氧消化反應器還有一個最大的問題就是攪拌的問題，如果攪拌不均可能會產生局部酸化，而且中國的污泥狀態是含沙量特別高，如果攪拌不好，會造成罐體底部沉沙瘀積，上部漂浮物越積越多，會影響消化反應的效果，甚至癱瘓停運，這也是以往厭氧消化經常出現的問題。我們的AAe技術和核心設備是全方位立體攪拌系統，徹底解決了攪拌不均勻、沉沙淤積、浮渣結殼等技術難題，把物料里面的沙、石、漂浮物排出罐體以外，保證了厭氧消化系統可以高效、長期、穩定的運行。

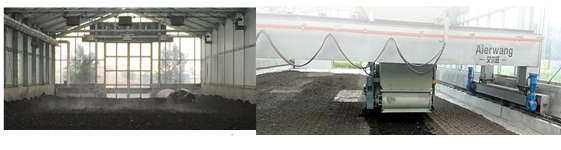

針對消化后脫水沼渣的深度干化，我們還設計開發出了AAe智能陽光干化系統，其原理是通過陽光輻射，輔助地暖增溫，加以自動拋翻和機械通風換氣，達到快速對污泥進行干化的效果，運行費用非常低。從這個照片可以看到，污泥當中的水分迅速的蒸發到空氣當中，定期通風換氣，達到快速的干化效果。我們公司同時開發出AAE“巴普斯智能陽光干化機，這個機器設有微電腦全自動控制系統，無人操作，實現全自動化濕污泥攤鋪、拋翻、干化后污泥收集出料。裝備擁有記憶功能，實現智能化工作運行，技術先進、實用性強。

AAe智能陽光干化系統，用于厭氧消化后脫水沼渣的深度干化，根據不同需要，將脫水沼渣干化至含水率60%～30%。與其它干化工藝相比具有以下優點：1、利用太陽能及厭氧自產能，不需外部能源供給，比如說沼氣可以發電、上網，發電機的余熱可以給太陽能輔助增溫；2、系統自身能耗低，整體運行費用低；3、系統全部自動控制，操作方便，所以我們叫智能陽光干化。

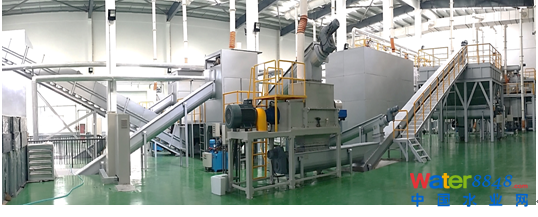

在餐廚垃圾處理方面，我們開發出了AAe餐廚垃圾的預處理系統。我國的餐廚垃圾成分復雜，如何將這些餐廚垃圾當中的雜質有效的分離出去，這是一個關系到后端厭氧消化能否很好運行的一個很關鍵的問題。我們開發出了分選設備，先通過分選系統，把雜質分選出來。中國的餐廚垃圾含油量高，如果油脂太多對厭氧消化也會起到一定的抑制作用，而且廢油脂也是資源化利用的一個方面。我們將廢油脂提取出來之后，作為生物柴油的原料，徹底杜絕地溝油重新回到餐桌上，保證人民的飲食安全。前段通過初分選的餐廚有機部分與提油之后的廢水一起進行調配，進入濕式分選漿化系統，再進一步的對輕物質和重物質進行分離，最后進行達漿化處理，為厭氧消化提出良好的物料條件。

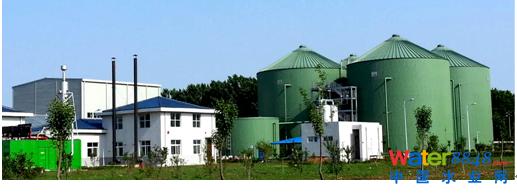

第三部分，我為大家分享近幾年我們所做的的工程案例，近十幾年，我公司在國內相繼做了三十多個工程項目，選幾個有代表性的進行簡單介紹。首先是平頂山污泥厭氧消化處理項目，這個項目是艾爾旺公司以BOT模式投資、建設、運營的污泥處理項目，設計日處理量220噸污泥（按含水率80%計），現在滿負荷運行，建造年限是2013年到2014年之間，在2014年11月24日正式投入運行。平頂山污泥處理項目采用的"污泥高濃度厭氧消化+電熱聯產+智能陽光干化"工藝技術路線，是目前在國際上污泥處理領域中，理念超前、技術合理可靠、系統運行最經濟的技術路線，處理的運行費用很低。通過AAe高濃度厭氧消化系統，每天處理220噸含水率80%的污泥，沼氣經凈化后用于發電，電能供污泥廠自用，發電余熱供給厭氧消化系統；部分沼氣供給沼氣鍋爐，產生的熱能供給AAe污泥智能陽光干化系統。脫水污泥送至AAe智能陽光干化系統深度干化處理，干化后的污泥含水率達到60%以下，主要用于園林綠化用土、混合填埋以及建筑用土等方面。這個項目已經運行了將近四年，運行效果非常好，對環境非常友好，整個廠區一年四季像花園一樣，沒有一點臭味。

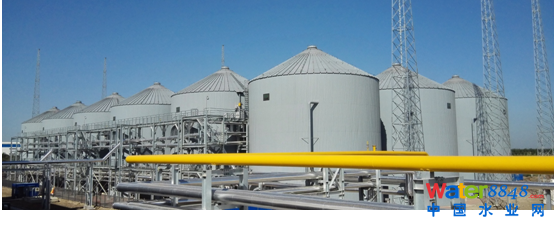

第二個是2014年建造，處理量達到800噸的天津津南污泥處理厭氧消化處理項目，每天產氣是三萬多方，沼氣中甲烷含量超過70%。產的沼氣主要用于后端脫水污泥的深度熱干化，干化污泥達到40%以下的含水率，用于園林綠化、土壤的修復等。在第七屆的高級研討會時參觀過本項目，整個效果非常好。

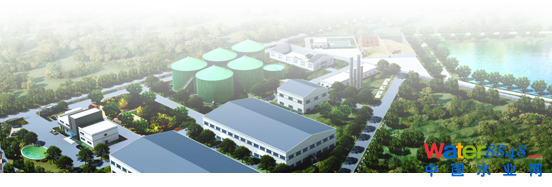

    第三個是2017年建造的保定市城鎮污水處理廠污泥處理中心工程，這是一個亞行貸款項目，我們后天會去這個項目參觀，目前這個項目正在啟動運行。

    第四個是我們?cè)趪?guó)際招標過程中中標的，德國促進貸款項目——安徽六安污泥處置廠DBOT項目，從設計、建設、供貨、安裝到運行都是由我們公司完成，這個項目正在施工，預計今年國慶節前后正式啟動運行。

    第五個是去年建造的邵陽市城鎮污水處理廠污泥處理工程，總處理量300噸/天，一期先建了100噸，現在已經建成，近期會投入運行。

    第六個是天津?qū)幒涌h污泥處理項目，像這種縣級的小型污水處理廠，建一個厭氧消化反應器，再建一個陽光干化系統，就徹底解決了污泥的問題。

    第七個是河南滑縣污泥處理項目，每天的處理量是60噸，2017年建造的，現在已經正式啟動運行。

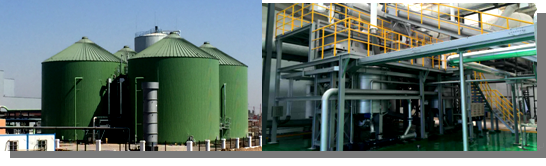

除了污泥處理項目之外，我們的服務領域還有餐廚垃圾以及城市廢棄物的服務領域。下面這個是唐山餐廚垃圾厭氧消化處理項目，設計處理量是240噸，現在也亦滿負荷運行。我在本月初剛剛帶著幾個客人這個項目去考察，本項目運營人員說，目前運行狀態和產氣量都非常好。每天產沼氣21500立方，發電五萬多度，實現了非常好的經濟效益。這是物料的接收間，通過分選把雜質分選出來，前面還加了地溝油的預處理，地溝油預處理后的油水混合物以及餐廚垃圾瀝出來的油水混合物一起進入到油水分離器，把里面的粗油脂提取出來，作為生物柴油的原料，制成生物柴油，作為綠色的燃料。

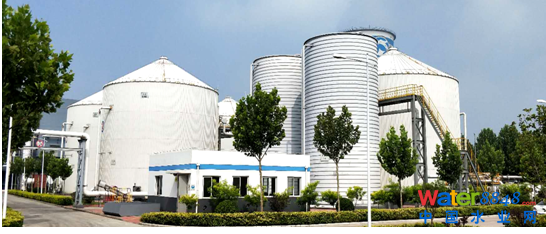

太原餐廚垃圾厭氧消化處理項目的模式和唐山是一樣的，從餐廚垃圾預處理系統，厭氧消化以及沼渣陽光干化整個一系列的設備全部由艾爾旺新能源環境公司負責供貨安裝，這個項目也運行了一年多的時間。武漢武昌區的餐廚垃圾厭氧消化處理項目也已運行一年多，效果非常好；哈爾濱、東莞麻涌餐廚垃圾處理項目也是2017年正式運行的。

我們?cè)诤�北黃梅縣萬頭奶牛的養殖基地建造了一個大型的燃?xì)忭?xiàng)目，把奶牛的糞便和秸稈聯合厭氧發酵，每天可以產生25000方的沼氣。

最后總結一下：艾爾旺AAe高效率厭氧消化技術及核心裝備已在全國各地建造了幾十個大型工程項目，其占地面積小、建設速度快、快速啟動、長期高效穩定運行、運行費用低等特點體現了艾爾旺AAe技術的突出優勢，形成了品牌效應，確立了艾爾旺公司在國內有機固廢資源化處理行業的領軍地位，多次被評為全國行業的標桿企業、高成長企業。

謝謝大家!
