威立雅市政污泥焚燒技術及經典業績介紹
各位領導、專家、同行朋友們，大家好。很高興代表威立雅水務工程（北京）有限公司來參加第九屆城鎮污泥處置技術研討會。我今天演講的主題是“威立雅市政污泥焚燒技術及經典案例介紹”。
第一部分先給大家介紹一下威立雅集團以及威立雅水務技術公司。威立雅集團致力于設計和提供水、固體廢棄物及能源管理的解決方案，并在市政和工業領域貫徹可持續發展。集團2016年全球總營業額約為244億歐元，目前在全球共有約16萬名員工。作為威立雅水務的全資子公司，威立雅水務技術為市政和工業客戶提供全面的飲用水和污水處理設施和系統的設計、建造、維護以及升級改造等服務。威立雅水務技術2017年的全球收入約為18億歐元，其中亞太區占15%的份額。隨著威立雅水務技術在中國于上世紀完成首個項目以來，我們主要在飲用水處理、市政及工業水處理、污泥處理、海水淡化、水廠運營維護等方面向中國市政和工業客戶提供水處理技術解決方案。
第二部分重點向大家分享威立雅的市政污泥焚燒技術。在威立雅的污泥處理戰略體系中，我們一直認為“污泥是資源”。威立雅的污泥處理工藝主要有中溫/高溫厭氧消化、熱水解、熱干化以及污泥焚燒。無論是哪一種工藝，我們都秉承“能量回收”的原則，而不僅僅是單純的減量化。單純的減量化工藝短期內看來是行之有效的，但長遠來看卻是不可持續的。下面，我主要給大家介紹威立雅針對市政污泥的焚燒技術。威立雅的Pyrofluid®污泥焚燒采用流化床工藝，借助上向流空氣，使助燃?xì)怏w、砂層和污泥良好混合，以保證污泥中揮發性物質充分燃燒。焚燒首先要遵循“3T”原則，即Turbulence（湍流）、Time（燃燒室停留時間>2S）、Temperature（燃燒室煙氣溫度不低于850°C）。

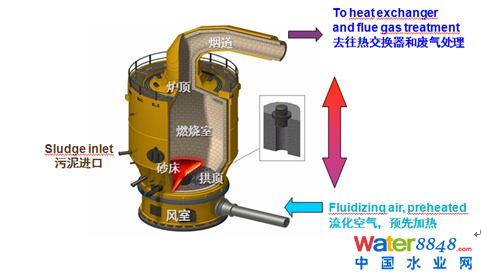

Pyrofluid®焚燒爐自下而上由風室、拱頂、砂床、燃燒室、爐頂和煙道組成。風室相當于加壓室，經過預熱的流化空氣注入到風室里并均勻分布在整個流化床表面。在于流化空氣相對應的另一側有一個啟動燃燒器，在安裝調試期間或再啟動是對流化空氣進行預熱。由耐火磚建造而成的拱頂將風室和流化床隔開。拱頂上布滿有規則的開孔，安裝噴頭。噴頭是由耐火鋼鑄成，噴頭外壁布滿小孔，這樣可以保證燃燒氣體均勻分布而砂子不會落入風室。拱頂?shù)纳厦媸巧按�，在此位置圍繞焚燒爐一圈均勻分布了污泥注入口，同時還有輔助燃料注入口。燃燒室內煙氣溫度為850°C，在運行期間一旦溫度未達到設定值，就需要啟動輔助燃料。煙氣包括燃燒氣體、水蒸氣和礦渣等通過爐頂去往熱交換器和廢氣處理系統。爐頂上設有服務水噴淋系統，如果煙氣溫度過高，通過噴灑服務水進行調節。威立雅Pyrofluid®焚燒爐總體來說具有低維護性、操控性強、可長期運行、無可移動部件等特點。截止至目前我們?cè)谌蛞呀?jīng)有50+的業績。

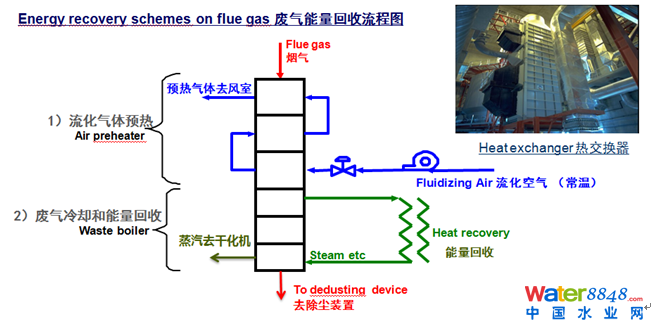

從焚燒爐出來的煙氣和灰分進入熱交換器，熱交換器的功能主要是1）流化氣體的預熱2）廢氣冷卻和能量回收。高溫?zé)煔鈴捻敳窟M(jìn)入第一級熱交換器，預熱流化氣體，然后再進入第二級熱交換器，能量回收的過程可以產生蒸汽用于前端的污泥干化。經過兩級熱交換器以后的廢氣冷卻至200°C左右，進入后續煙氣處理系統。
目前煙氣處理的主流工藝是干式處理，干式處理較濕式處理來說工藝簡單，不需要處理煙氣洗滌廢水，投資節省。煙氣處理過程中先通過旋風除塵器將灰分收集起來，這部分灰分可以再利用（如用做建筑輔材），揮發性重金屬和其他污染物質通過在線投加碳酸氫鈉和粉末活性炭再經過布袋除塵器截留下來，這部分殘?jiān)徽J(rèn)為是危險廢棄物，需要單獨處置。我們認為污泥焚燒在擁有完好的設計和運行的前提下，是一個非常干凈和環保的技術。
中國的污泥特性是1）高含水率，低含固率，含沙量大；2）揮發性有機物含量低，低位熱值低，且一年四季由于飲食習慣的調整污泥熱值波動大。威立雅認為適合“半干化+焚燒”路線是適合中國國情的，是最經濟的方案。我們可以根據污泥的特性先計算出它能夠在焚燒爐內自持燃燒所需要的干度，然后對污泥進行預干化，再進焚燒爐。焚燒爐煙氣能量回收產生的過熱蒸汽再給前端干化機使用，從而降低干化機的能耗。通常情況下，焚燒能夠?yàn)楦苫峁?/span>50-56%的能耗。國內某些追求高干脫水的項目，后面再接焚燒，我們認為有些不可取之處，干度過高會導致污泥輸送成本增加，重復投資，運行成本增加。

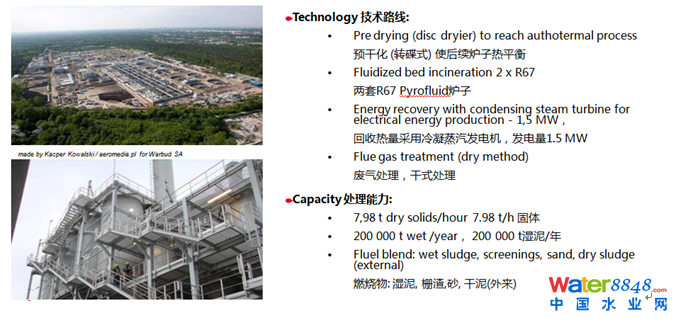

第三部分給大家展示幾個典型案例。第一個案例是波蘭Warsaw (華沙) 污泥焚燒廠，采用的就是半干化+焚燒的方案。他的技術路線和處理能力如下：
第二個案例是波蘭Krakow污泥焚燒廠，采用的也是半干化+焚燒的方案。他的技術路線和處理能力如下：

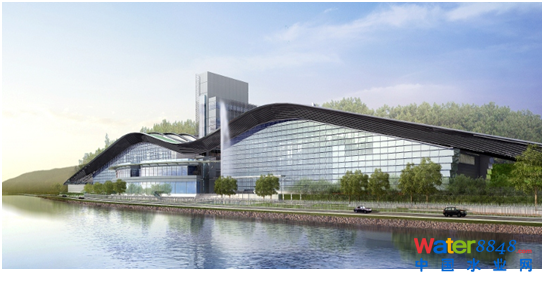

第三個案例就是最著名的香港T-Park（源·區）污泥焚燒項目。它目前是全世界最大的污泥焚燒項目，處理香港11個污水處理廠產生的污泥，處理量為每天2000噸濕泥（含固率>30%）。香港T-Park污泥焚燒項目為DBO模式（設計+建造+15年運營），工程總投資為50億港元，香港環保署將此合同授予威立雅水務-威立雅環境服務香港有限公司聯合體，合同簽訂與2010年10月。
污泥焚燒廠的設計符合可持續發展的理念，整場完全獨立。工藝水和飲用水完全自供，配套設有一座日處理能力為600m3的海水淡化廠；污水處理后全部回用（污水處理工藝均采用威立雅自己的污水處理工藝），達到零排放；廠里自己發電，并向外網輸電，最高可達2MW。

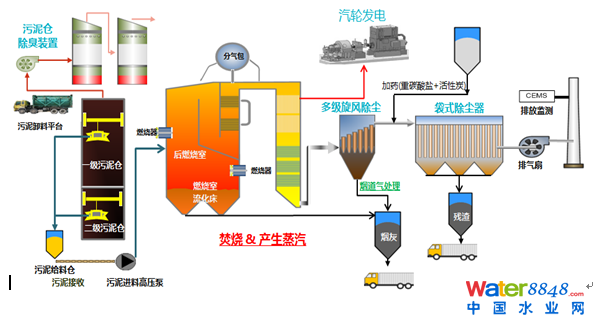

污泥焚燒的主工藝主要包括污泥的接受系統，分別接受初沉污泥和二沉污泥，然后將兩種污泥定量混合后通過污泥進料柱塞泵輸送至焚燒爐內。產生的高溫?zé)煔饨?jīng)過三級熱交換器產生40kg的過熱蒸汽，去推動汽輪機發電。煙氣處理采用是干式處理，收集的灰分和殘?jiān)謩e儲存再運輸?shù)綀?chǎng)外處置，最后達到歐盟和香港排放標準的潔凈煙氣通過引風機排放至大氣。
污泥焚燒廠的設計符合可持續發展的理念，整場完全獨立。工藝水和飲用水完全自供，配套設有一座日處理能力為600m3的海水淡化廠；污水處理后全部回用（污水處理工藝均采用威立雅自己的污水處理工藝），達到零排放；廠里自己發電，并向外網輸電，最高可達2MW。
污泥焚燒的主工藝主要包括污泥的接受系統，分別接受初沉污泥和二沉污泥，然后將兩種污泥定量混合后通過污泥進料柱塞泵輸送至焚燒爐內。產生的高溫?zé)煔饨?jīng)過三級熱交換器產生40kg的過熱蒸汽，去推動汽輪機發電。煙氣處理采用是干式處理，收集的灰分和殘?jiān)謩e儲存再運輸?shù)綀?chǎng)外處置，最后達到歐盟和香港排放標準的潔凈煙氣通過引風機排放至大氣。
香港污泥焚燒廠不僅要實現污泥焚燒的功能，還要為香港民眾普及環保意識提供平臺。因此我們?cè)谠O(shè)計時也兼顧考慮了環境教育中心、展覽廳等設施。香港T-Park污泥焚燒廠的成功運營，對于國內大型污泥焚燒項目有很多經驗可以借鑒。
最后的結論，我們認為1）威立雅在污泥焚燒整體系統擁有卓越的設計能力和運營能力；2）“半干化+焚燒”是適合中國國情的，是對中國污泥焚燒路線最佳的能源平衡的形式，是針對大中型城市污泥處理切實可行的方法之一。
