“吃干榨盡”每一滴油 中國石油含油污泥熱解技術誕生記
用花生榨油大家并不陌生,但在泥中榨油,你聽說過嗎?1月25日,在中國石油工程建設有限公司(CPECC)的含油污泥熱解技術工業化應用試驗成果展示會上記者了解到,有一種可以定制的“榨油機”,具有泥中榨油的神奇功能,回收的石油可作為煉廠原料繼續深加工,成為高附加值的油品。
國內煉化企業處理含油污泥的傳統方法成本高、效果差,是困擾企業的老大難。含油污泥熱解技術在國內煉化企業油泥處理領域的首次試驗性應用,開拓了煉化企業油泥處理新思路。
問題導向 變中求生
“國內現有的煉化企業對含油污泥都有相應的處理處置措施,但完全實現資源化利用還存在一定的技術難度。”1月31日,CPECC華東環境巖土工程分公司副總師肖勇對記者說,“這項技術是通過一套特殊處理裝置,將含油污泥內的油品以熱解的形式分離出來,可實現油品再次回收、不凝氣作為補充燃料、殘渣資源化利用。”
CPECC華東環境巖土工程分公司長期從事環境評價、安全評價業務,抓住機會“走出去引智”,開拓油泥處理新業務領域,引入國外先進技術,通過試驗及研發提高創新能力,實現轉型升級,提升企業市場競爭實力。
目前,國內外含油污泥處理技術主要包括填埋、熱洗、焚燒、生物修復、物理化學等十余種,但這些技術在實際工業應用中,或需要占用大量土地,或消耗大量燃料,或運行成本高、效率低,或帶來二次污染,在一定程度上限制了大規模應用。
盡管國外先進含油污泥處理技術均有成功應用案例,但在國內煉化企業及油田能否安全可靠、長周期穩定運行,還未見相關報道,成為困擾環保人的一個心病。
變中出生路,變中求發展。CPECC華東環境巖土分公司聯合優尼環境共同組建研發團隊,解決石油化工企業含油污泥處理這一難題。2016年下半年開始,研發團隊轉戰各地,從克拉瑪依到天津大港,對各種含油污泥展開組分調查、化學分析和離心試驗等工作,經過上千次的技術組合和工藝設計,破解了一個又一個難題。
思路拓展 逐步推進
國內環保科技人員已解決了一個個難題,留下來的都是極其難啃的硬骨頭。說起來容易,做起來難,研發團隊花費了大量時間在系統設計和非標設備設計及現場優化上。
在調研和試驗時,得知國外有一種新型熱解技術在油田和煉廠廣泛應用。但國外煉廠產生的含油污泥與國內不一樣,怎么把國外熱解技術與國內煉廠實際情況相結合,自主開發出一套接地氣的熱解及配套技術?
創新有破有立。在本質安全有保證的情況下,研究團隊確定了熱解及配套設備的相關技術參數,2017年9月在大港石化進行先導性試驗,開展新工藝、新裝備、新材料現場試驗示范,推動科研成果向現場生產轉化。
試驗裝置在進行HAZOP安全分析時,發現國外的敞口式油泥上料系統存在較大隱患,研發團隊對試驗方案進行修改,使其上料系統完全密閉運行,滿足煉廠安全要求。設備到后,研發團隊經過20多天努力,在預制工廠內完成非標設備制造和橇裝化。
試驗裝置現場調試時,由于外方技術人員對含液率高達90%的中國煉化油泥不熟悉,經過幾天摸索也無進展,已經打算放棄。研發團隊在組長的帶領下,經過多次探討調試方法,通過合理的參數配比,突破了熱解用于高含液油泥的技術難題。
裝置在運行時,新的問題又出現了。國內煉化油泥膠質含量高、黏性大、容易堵塞出渣系統,研發團隊采用調節設備運行溫度,采用梯級降溫的方式實現了順利出渣。在2017年12月下旬,天津大港低溫達零下十幾攝氏度,油泥槽內均已結冰。現場操作人員頂著嚴寒,采取蒸汽伴熱方式進行人工攪拌,確保試驗裝置正常運轉。
經過現場試驗測試,熱解技術完全可滿足煉化油泥處理要求,可處理含液量高于90%的含油污泥,減量化達80%以上,處理成本遠低于外委處置費用。“目前含油污泥主流治理技術在國外,通過引進熱解核心設備,并自主研發外圍配套設備,可以短時間實現項目工業化應用,并可節省大量費用。”項目負責人介紹。
自主創新 破解瓶頸
研發團隊打造重大核心配套技術利器,有效破解了生產技術難題。這套裝置不凝氣回到熱解設備作為補充燃料自用,可減少熱解設備的燃料使用量。熱解殘渣采用螯合工藝對其進行穩定化、固化處理,可進行填埋處理或建材綜合利用。
油泥熱解處理技術大規模推廣應用,可消除煉化油泥在廠區的安全風險及可能造成的環境影響,F(xiàn)有的油泥外運處理成本高,企業經濟負擔重。熱解處理技術不僅可節省外委處置費用,還可回收大量的石油資源,為煉廠帶來增值效益。
“把面向業務發展主戰場作為科技創新的主攻方向,高質量發展要求我們一定要把產業創新擺在重要位置。”CPECC副總經理汪桃義介紹。通過自主創新和引進消化吸收再創新,對制約企業發展技術難題和行業共性技術問題進行攻關,CPECC在多領域取得重大突破。
2017年,CPECC投入科研經費1.2億元,開展科研項目100余項,其中國家級重大專項3項、集團公司級4項;獲授權專利62項、發明專利26項,技術秘密認定28項;申報認定集團公司自主創新產品7項,推廣應用科技成果30余項。

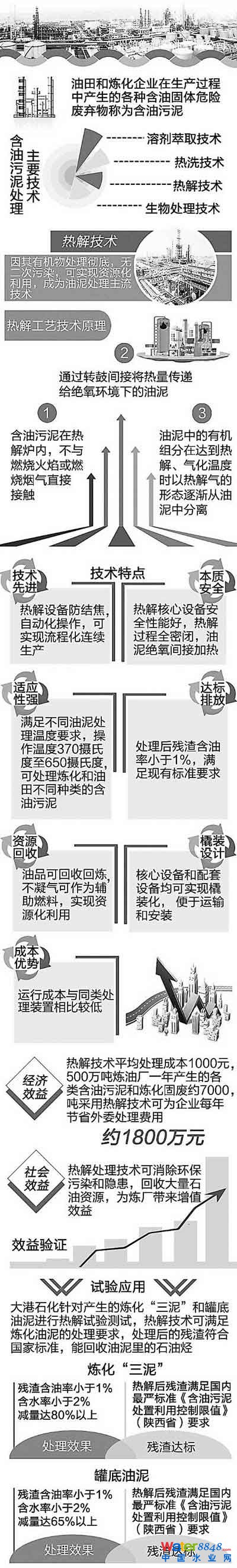

含油污泥熱解技術工藝流程
含油污泥貯存在油泥槽內,通過上料系統將油泥提升至預處理系統,經預處理后將物料送入熱解系統,熱解后物料經冷卻螺旋后排出系統。熱解出來的工藝氣經水洗、冷凝分離,不凝氣經尾氣處理系統處理后,返回熱解設備作為輔助燃料,冷凝的液體經油水分離后,廢油回收利用,廢水進入水處理系統。
專家視點
固廢處理熱解技術大有可為
從海洋投棄、土地填埋到自然干燥、脫水生物堆肥,再到干燥焚燒、熱解氣化,我國固廢處置技術經歷了由低級到高級的演變過程。由于我國長三角、珠三角、京津冀地區人口密集,土地資源緊張,固廢焚燒成為主流技術,也是發展過程的自然選擇。研發經濟、環保、安全的處理方法和裝置,充分回收油泥中的石油,并使處理后泥土中的殘油量等指標達到國家新標準勢在必行。
熱解技術是世界上高分子質能研究的前沿技術之一。這項技術以連續的工藝和工廠化的生產方式,將污油泥轉化為高品質的易儲存、易運輸、能量密度高且使用方便的油、可燃氣、固態產物等高附加值能源產品。與常規耗氧焚燒技術相比,其具有排放煙氣量和大氣污染物少、有效減少溫室氣體排放等優點。
石油行業的油泥等固廢與市政垃圾污泥不一樣,含油率不僅高,還不好脫水。目前,用熱解技術處理含油污泥是最可行的。熱解是個新興技術,涉及材料學、熱工、自動化控制等,我國研究起步比較晚。
在大港石化針對產生的煉化“三泥”和罐底油泥首次在國內進行熱解試驗,在引進美國油泥熱解核心技術的基礎上,我們自主研發了配套技術及設備,試驗設備全部采用橇裝化設計。經長周期的試驗測試,熱解技術完全能滿足煉化油泥的處理要求,處理后的殘渣符合國家標準,可回收油泥中的石油烴,具有較高的安全性和可靠性。
熱解技術作為我國重點發展的重大裝備技術,已經在各個領域得到廣泛應用,成為固廢處置之重器。除了污泥熱解外,在垃圾處理、生物質、危廢熱等處理中,熱解處理也越來越被廣泛應用。例如,將熱解氣化拓展至土壤修復、危廢含油污泥、含鉻污泥、餐廚垃圾、皮革下腳料等的處置,并用于稻殼、玉米秸稈等生物質的生物炭制備和能量清潔利用,以及活性炭的再生利用等領域。
熱解技術在固廢處理各領域?qū)⒋笥锌蔀。誰掌握了熱解技術,誰就擁有了先導權與話語權。由不可再生的碳基資源向可再生生物基資源轉變,已經成為國際趨勢。美國能源署將熱解作為第三代生物質能源利用的關鍵技術,日本、澳大利亞、德國等也在進行相應研究。在德國,實施了規模達100噸的垃圾熱解實驗工程。
同時,在零排放上,熱解技術也將成為趨勢。我國將熱解技術用于生物發酵菌渣的處理,在危廢處理領域前景廣闊。作為鄉鎮的系統解決方案,熱解技術在農業廢物處理上也將大展拳腳。
作為行之有效的固廢處理技術,希望熱解這種清潔焚燒技術,可以得到更多的關注與認可。我們要沿著正確的技術路線,推進熱解技術不斷進步。(中國循環經濟協會副會長 胡新靈)
