雄安新區首條地下綜合管廊雛形初現
日前，中建三局雄安市民服務中心項目地下綜合管廊正如火如荼建設中，施工人員在有條不紊作業，大部分管廊開始拆模回填進入內部安裝階段。

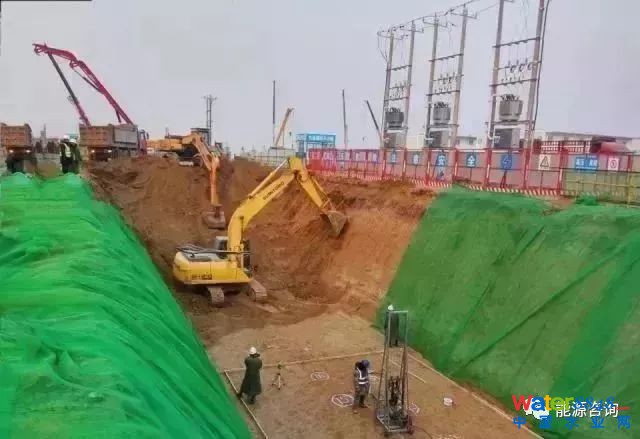

管廊開挖

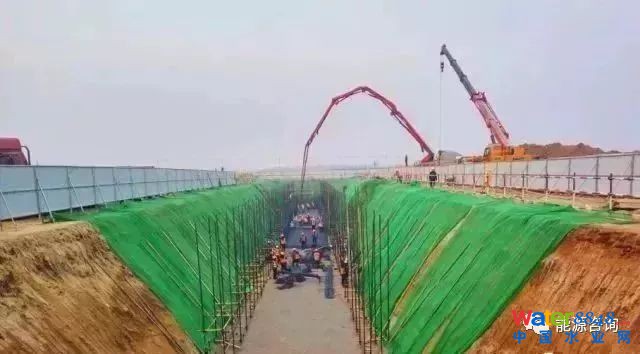

管廊作業面

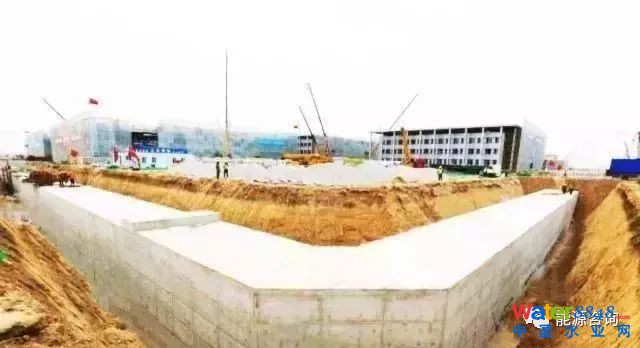

雨水管涵

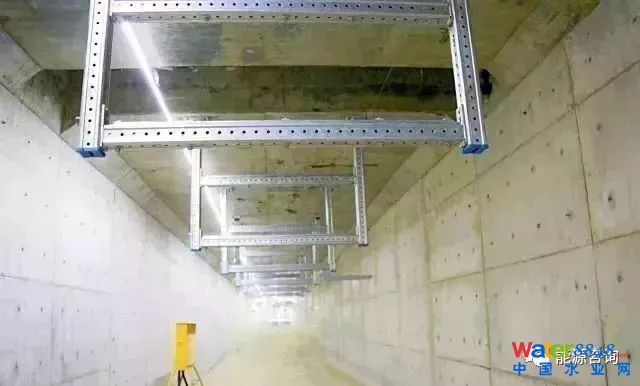

管廊內部支架
什么是地下綜合管廊？
地下綜合管廊是用于集中敷設電力、通信、廣播電視、給水等市政公用管線的公共隧道，擔負著輸送介質、能量和傳輸信息的功能，是地下空間的“生命線”。
雄安項目建設地下管廊的意義
建成后，燃氣、供電、通信、排污等管道都會被收進這個管廊“大口袋”中，保障供電、排水供熱、光纜等系統的安全高效運轉，可有效杜絕“拉鏈馬路”現象。后期無需反復開挖路面，直接在管廊中對各類管線進行搶修、維護、擴容改造等，大大縮減管線搶修時間，降低后期每次搶修的開挖成本、對道路通行的影響，充分體現新區高起點規劃，高標準建設理念。
據悉，雄安項目市民服務中心項目地下綜合管廊總長約 3.3km，于1月9號開始動工，2月3號完成19.8萬方土方量開挖，中建三局的戰士們創造了又一個建造奇跡！
小區里修“地鐵”
項目管廊在建筑樓體主體結構全面封頂之后開始修筑，“樓體數量多、樓距近，管廊開挖面與樓體結構之間最近距離僅2米，現場可施工空間極為有限，在這樣的環境中開挖管廊就像在小區里修‘地鐵’”。I工區項目經理董志國這樣形容。
管廊作業

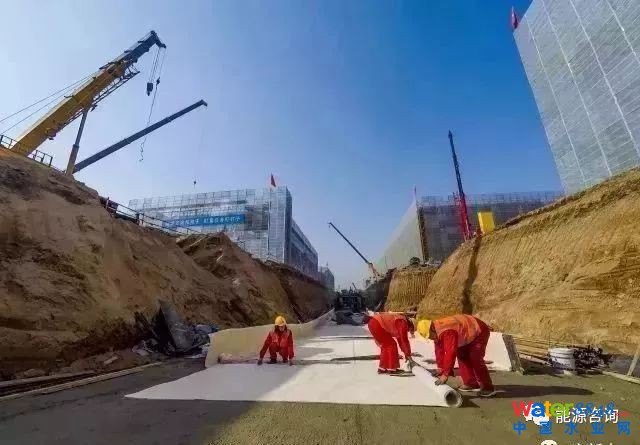

管廊防水作業
廊外挖基坑，廊內裝設備，廊旁走運輸，多個專業口在同一時間內交叉施工，協調難度大；廊內集成管線種類多達12種且量大，加之冬施難題，為施工帶來不小困難。

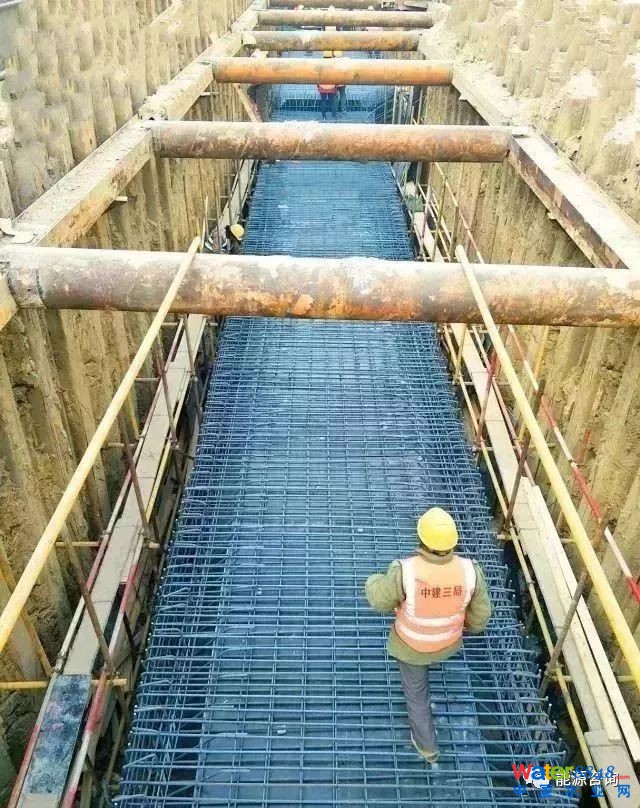

管廊施工
針對這些困難，項目部精細施工部署，分批施工開挖，采用鋼板樁的基坑支護形式，在主要出入口架設貝雷架鋼便橋，既保證下方管廊施工，同時保證交通通暢，聯通各個“孤島”般的樓體。此外，依托第三方檢測單位與測量員自測實時監控基坑狀態，確保管廊平穩推進。
地底下裝“海綿”
與普通管廊相比，雄安市民服務中心項目地下綜合管廊引入“海綿城市”的理念，配備雨水管涵。雨水管涵總長777m，集成蓄水功能，可存蓄1.2萬方雨水，經過沉淀后的雨水將用于灌溉、生活用水等，與地上海綿城市建設雙管齊下，實現水資源自然寄存、自然滲透、自然凈化，踐行雄安新區綠色協調發展理念。
管廊中有“智慧”
別有洞天的管廊中擁有大智慧。人工智能、AI導航、5G傳輸?shù)缺姸嘀悄芑δ苓\用都將依托智慧管廊服務，為保證綜合管廊及入廊管線、人員、設施的安全，園區將建立運用物聯網、大數據、云計算等智慧化信息技術手段，形成上下貫通的一體化管廊運維管控體系，大幅度提升綜合管廊的運維服務水平，讓園區綜合管廊及管網的運營更有序、更安全。宜廊則廊、宜溝則溝，彈性拓展、系統集成，形成可復制式的雄安管廊示范標準。

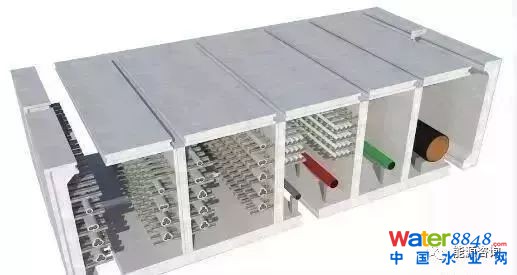

管廊效果圖
雄安市民服務中心項目采用全覆蓋的干線、支線和纜線三級耦合的系統，有效構建了管廊與局部直埋管線的市政保障體系，成為園區智慧城市重要組成部分及重要載體，為未來雄安新區園區類開發建設項目提供示范。
雄安市民服務中心項目由中海地產、中建三局、中建設計、中建基金聯合體以聯合投資人身份中標，并由中建三局實施總承包管理。
拓展閱讀
雄安新區未來要建多少公里地下綜合管廊？
對標深圳、東京，未來新區地下管廊市場空間巨大，遠期規模近千億！
東京是全球地下管廊鋪設最為密集的城市之一，而深圳在全國地下管廊建設方面推進速度快，具備排頭兵示范效應。根據深圳市住建局數據，未來深圳市規劃在“十三五”期間建成270公里地下管廊，加上已有地下管廊13.4公里，到2020年深圳市有地下管廊約283公里，其中中心城區面積約為1109平方公里，故深圳地下管廊密度約為0.26公里/平方公里；同時參考東京地下管廊建設數據，東京市區地下綜合管廊有288公里(含規劃)，市區面積約623平方公里，故密度約為0.46公里/平方公里。
假定未來雄安新區地下管廊密度為0.26-0.46公里/平方公里，雄安新區規劃建設是以特定區域為起步區先行開發，起步區面積約100平方公里，中期發展區面積約200平方公里，遠期控制區面積約2000平方公里，則相應的地下管廊長度分別為短期26-46公里，中期52-92公里，遠期520-920公里，以住建部估算的地下管廊修建每公里1.2億元的單位造價計算，雄安新區的地下管廊遠期建設規模為近千億。
雄安新區在地下管廊建設具先天優勢！
雄安新區規劃范圍現有開發程度較低，后續發展空間充裕，且區域內資源豐富，有利于地下管廊開發建設。
1、相比國內其他城市地下管網鋪設雜亂的情況，雄安新區從無到有，沒有歷史包袱，鋪設地下管廊的成本更低、阻力更��；
2、從新區地理環境來看，雄安三縣環繞白洋淀，區域內水資源豐富，本身對排水系統就有較高的需求，而地下管廊作為城市排水系統集大成者完全可以滿足新區的需求。
