[世界最美污水廠] 法國最大足球場旁的馬賽污水廠
過去兩年，奧氏部落帶大家領略了十座各具特色的世界最美污水廠的風采，并將其做成了合集，方便各位污水界同行跟你們的行外親朋好友分享污水處理的魅力。
但這絕不是一個終點，因?yàn)閵W尼卡在世界各地的工程案例依然在增加著。另一方面大家也應該清楚：污水廠從設計到投入運行，周期十分漫長，說白了就是需要時間的積累。前段時間有位網友推薦了一座污水廠給小編，說它也應該列入世界最美污水廠的行列。經過小編的資料搜索，覺得這座污水廠確實值得一提，所以今天就給大家介紹扒一扒這座污水廠的美之所在。
法國Géolide污水廠
項目概況
項目業主: Marseille Provence Métropole (MPM)
運營公司: SERAM
項目地址: 法國馬賽
建設年份: 1987
改造年份: 2008
處理能力: 300000 m3/d
平均流量: 240000 m3/d
污泥產量: 67噸/d
項目背景
馬賽這個法國第二大城市有著2500多年的歷史，它是小資們向往之地普羅旺斯的首府。它是法國乃至地中海最大的商業港口。馬賽景色秀麗，氣候宜人，是法國歷史上最悠久的城市，始建于公元前6世紀，后衰落幾乎絕跡，10世紀再度興起。1792年法國大革命時期，馬賽人高唱《萊茵河戰歌》進軍巴黎，激昂的歌聲鼓舞著人們?yōu)樽杂啥鴳?zhàn)。這首歌后來成為法國國歌，被稱為《馬賽曲》。

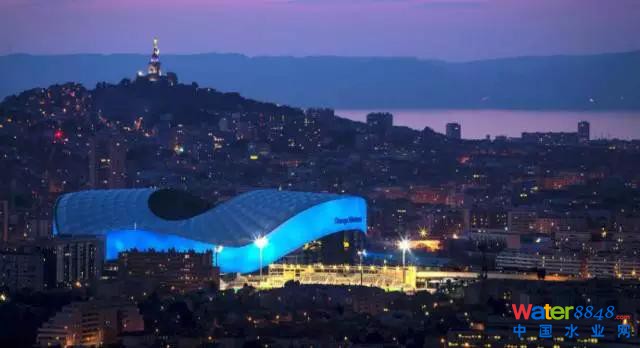

足球是馬賽人生活的重要部分，Stade Vélodrome足球場自然是馬賽人心中的圣殿之一。作為一座歷史悠久的體育場，建于1937年的Stade Vélodrome于2014年9月耗費了接近3億歐元完成翻修，增加了雄偉壯觀的屋頂。如今它是著名法國足球俱樂部馬賽的主場，已然成為馬賽城市新地標。

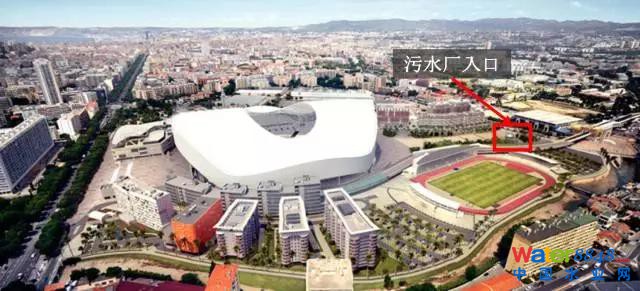

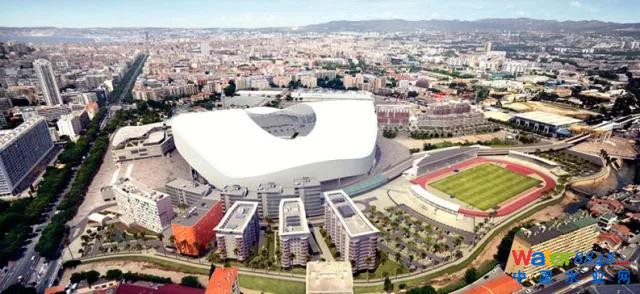

Stade Vélodrome鳥瞰圖
上周去馬賽觀看馬賽和巴黎圣日耳曼的朋友可能會注意到足球場旁邊有這么一個玻璃球穹頂建筑：

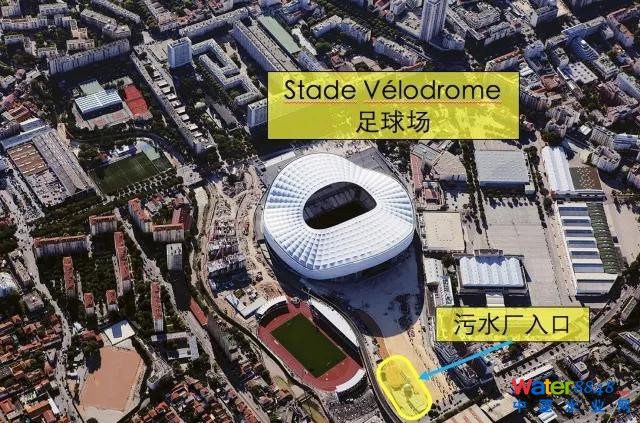

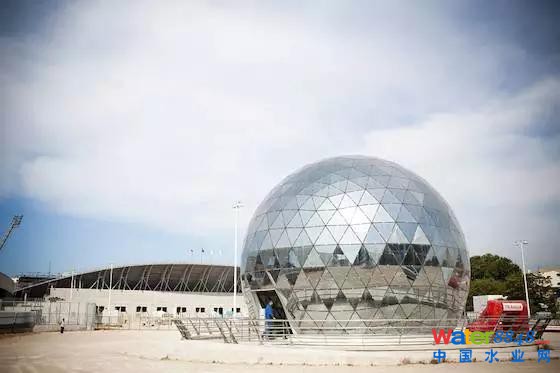

Géolide污水廠入口的玻璃結構球型穹頂建筑
但可能大部分人都不知道市民，這是一座叫Géolide的污水廠的入口，也就是說，在大家看球的時候，他們腳下有一座污水廠正在不分晝夜地處理著馬賽160-180萬人口的污水，覆蓋范圍包括馬賽和周邊的16個鎮，日處理能力約24萬噸。
設計方案
Géolide始建于1987年。當時建廠有一個“三不”原則：看不見，聞不出，聽不到(no visual, no olfactory, no resounding nuisance)——因?yàn)槲鬯畯S(chǎng)就建在馬賽的市中心，附近有居民區，而且污水廠上方就是著名的Stade Vélodrome足球場，所以污水廠當時只能選擇以全地下的方式興建。
它起初只有物理化學處理，大量的懸浮有機固體排入地中海，對附近的馬賽港和海域生態造成很大影響，2008年馬賽政府決定對污水廠進行升級，在原有基礎上增加生物處理。據稱這座污水廠是目前世界占地面積最大的地下污水廠，達30000 m²。
工藝亮點
污水廠分為物理化學處理和生物處理兩部分，工藝流程如下圖：

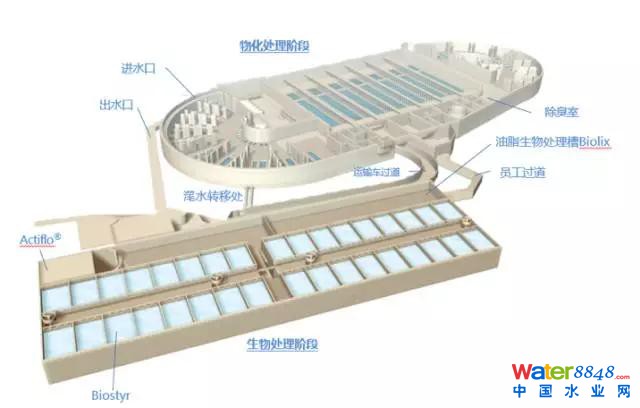

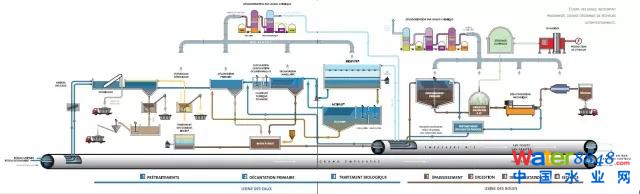

污水廠工藝流程圖
在生物處理階段，他們使用了著名的ACTIFLO®高效沉淀池和Biostyr®曝氣生物濾池的組合，將生物處理、澄清與過濾結合在一個緊湊的系統中。

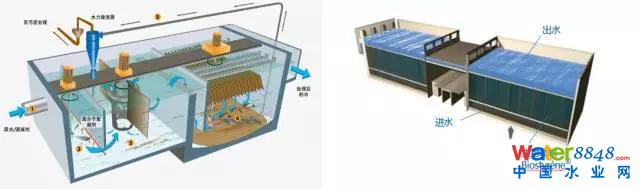

ACTIFLO高效沉淀池和Biostyr 曝氣生物濾池的工作原理圖

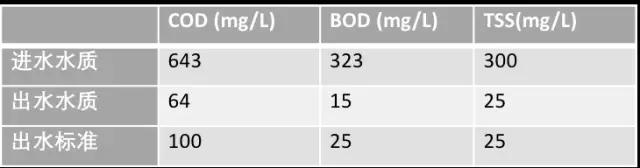

Geolide污水廠的進出水概況

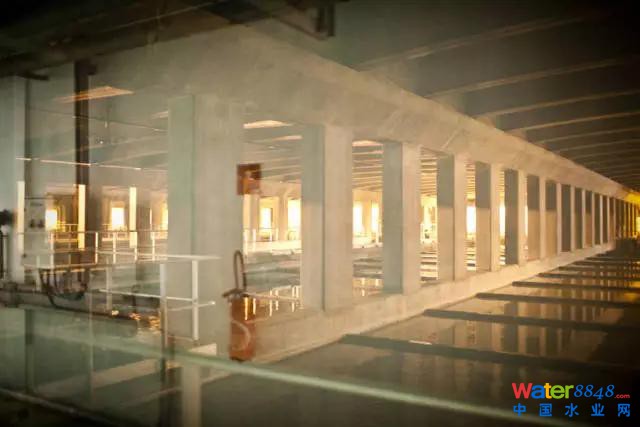

Geolide污水廠地下內景

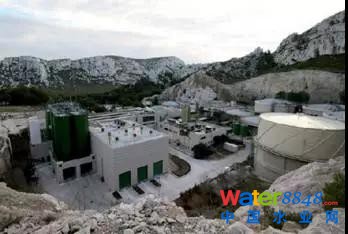

這樣的污水廠自然包括污泥處理，但不在污水廠內，而是位于在一個前采石場里，距離污水廠6公里。
污泥經厭氧消化、脫水、濃縮、和高溫干化等一系列處理，干污泥的日產量約57噸。產生的沼氣用于熱電聯產，供污水廠用之余，還能為Velodrome足球場供熱。
今年7月，當?shù)刈h會更是通過了一項議案，批準了沼氣加工升級成天然氣的計劃，預計在2019年落成，屆時污水廠產生的沼氣除了上述用途外，還能供當?shù)氐腞TM公交系統的150輛巴士使用，或者當?shù)?000戶居民的能耗需求。
污水廠和污泥處理場地的示意圖
Geolide污水廠歷經三十多年的發展，從最初的只有一級處理升級成為如今的一座現代污水廠，無論是外形和內涵，都有值得其他城市學習借鑒之處。奧尼卡作為將污水廠打造成城市溫室花園的實踐者，期待有更多這樣的污水廠能“走進”城市，讓更多的市民體驗“污水處理之美”。
