中瑞（天津）環境技術發展有限公司（SEC）是由瑞典皇家環境科學研究院（IVL)與天津市環境科學研究院（TAES）合作成立的一家專業化提供先進煙氣脫硝技術、污水處理技術及設備、工程設計的環保公司，是瑞典ECOMB AB 專業脫硝公司在亞洲長期的獨家合作伙伴。公司致力于為包括火電廠、垃圾焚燒廠、工業窯爐（如水泥廠）等在內的相關用戶提供先進的環保技術與設備，并配套完善
的服務和綜合解決方案。

一．技術簡介
1. Ecotube 生態管高效脫氮技術

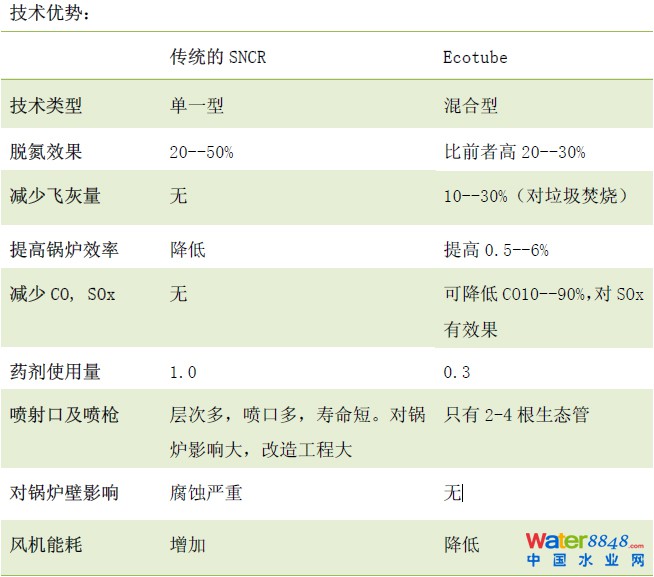

Ecotube 屬于低氮燃燒與煙氣脫硝技術相結合的技術類型，其技術特點如下：生態管系統是一種可改善燃燒工藝狀況，費用-效益效果俱佳的工具，包括可收縮長槍（生態管），它帶有可注入試劑的噴嘴。不同的試劑可通過噴嘴在高的壓力和速度下導入燃燒爐。生態管被置于爐內的關鍵的位置上注入試劑，造成與燃燒產物激烈的混合，導致燃氣柱形成完全混合的湍流狀態。另外，當從生態管中噴入氨試劑時可以脫氮，當噴入石灰時，這個系統可以脫硫。

• 技術原理
在850～1150℃范圍內，NH3 或尿素還原NOx 的主要反應為：
• NH3 為還原劑
4 NH3 + 4NO +O2 → 4N2 + 6H2O
• 尿素為還原劑
NO+CO(NH2)2 +1/2O2 → 2N2 + CO2 + H2O

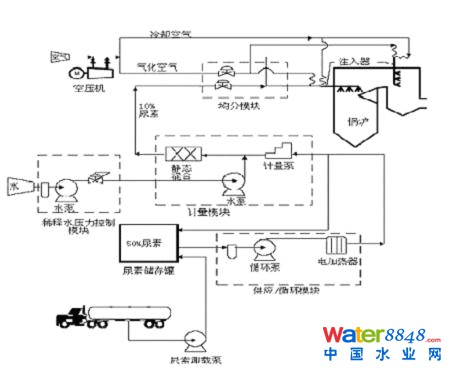

• Ecotube 煙氣脫硝工藝原理圖

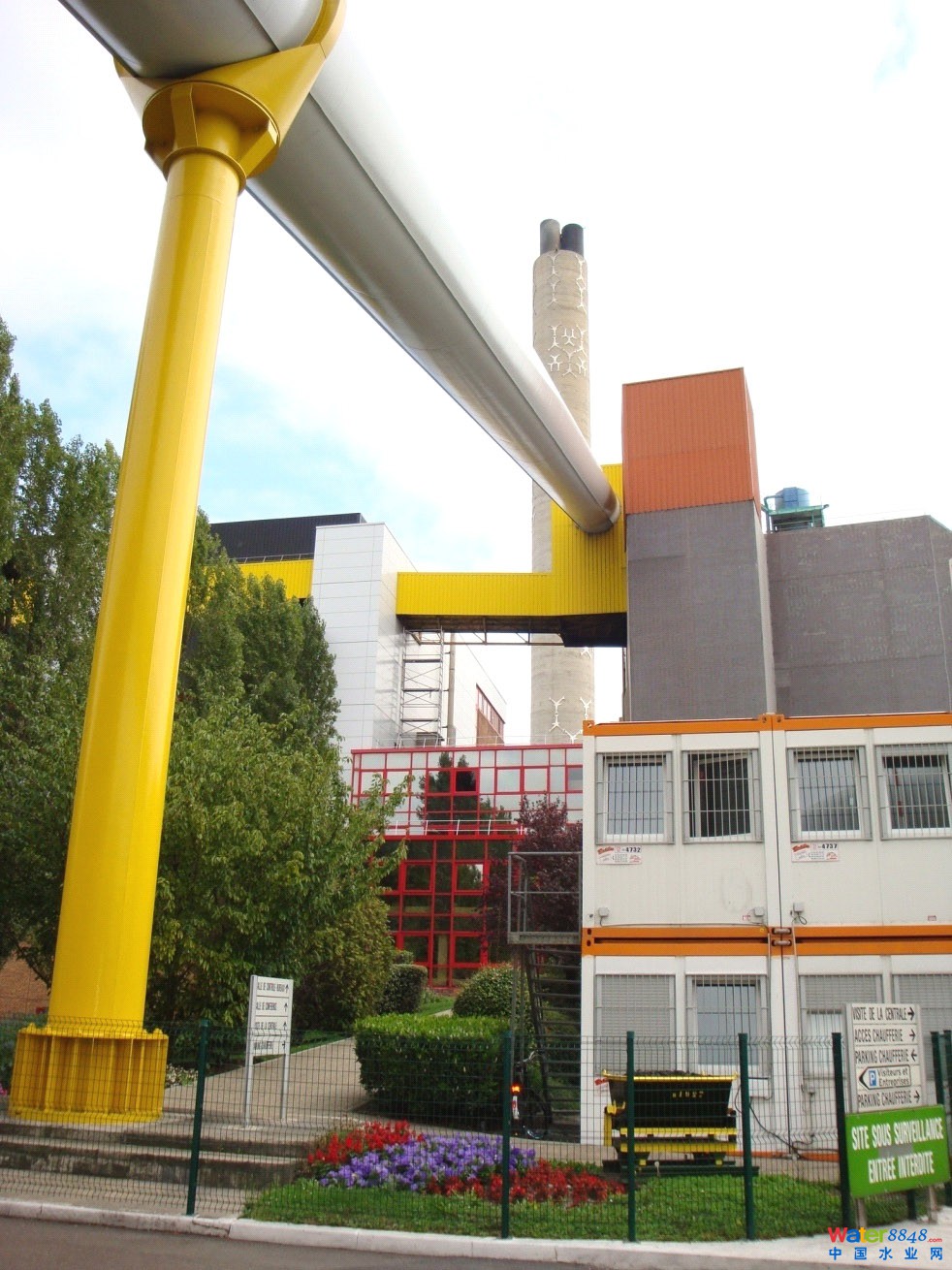

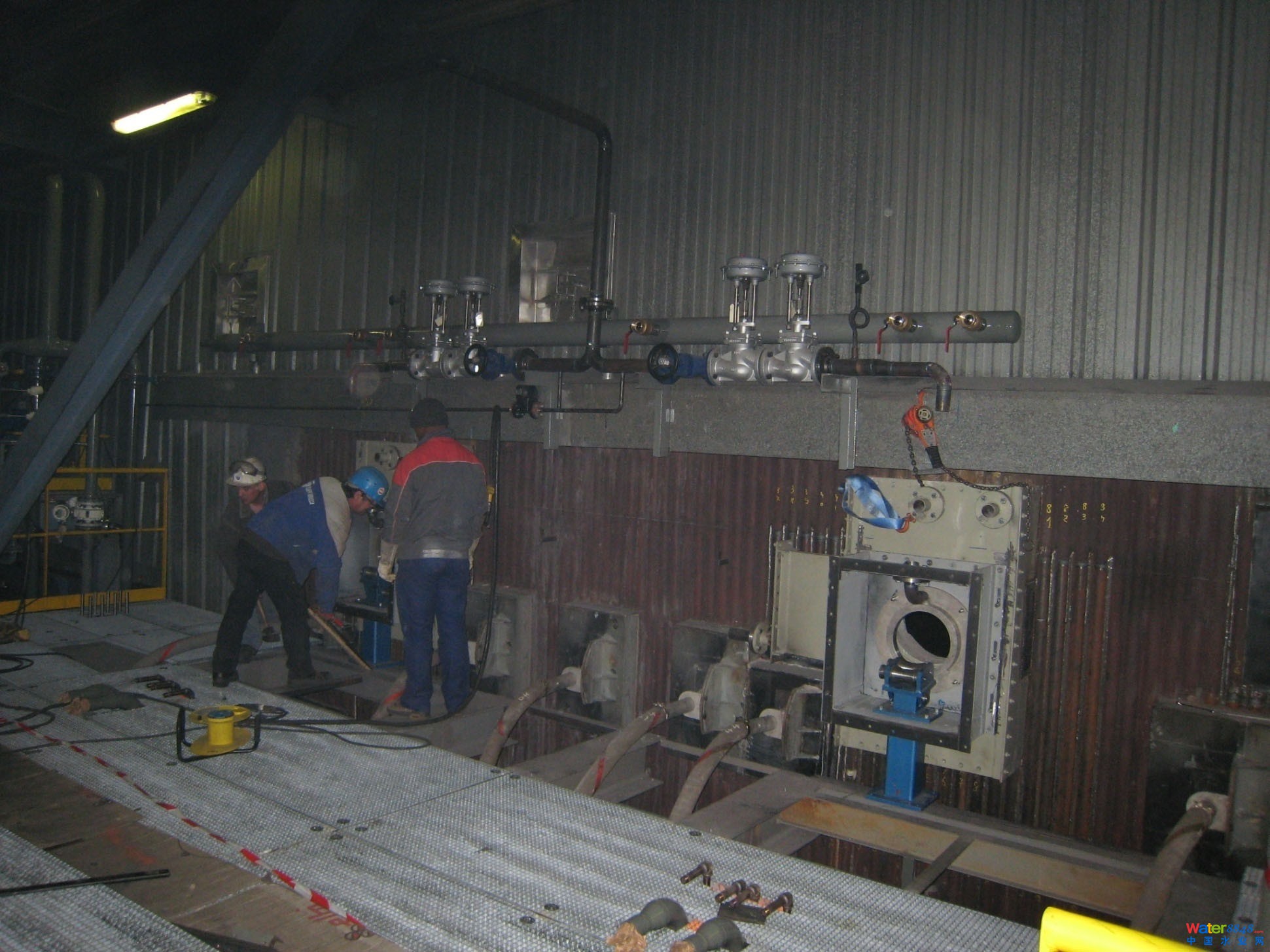

• 安裝效果圖：

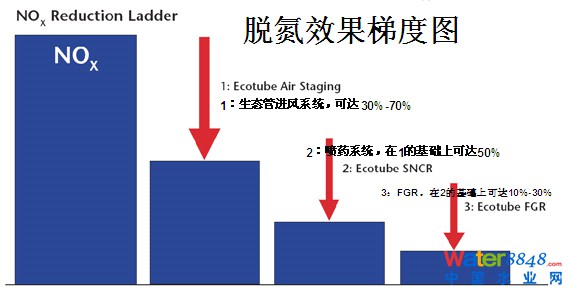

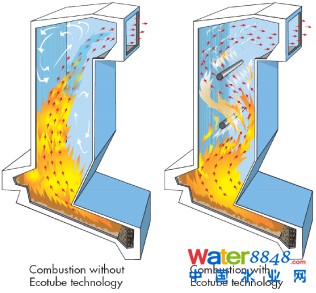

使用Ecotube 之后的脫氮效果梯度圖：

•設備展示

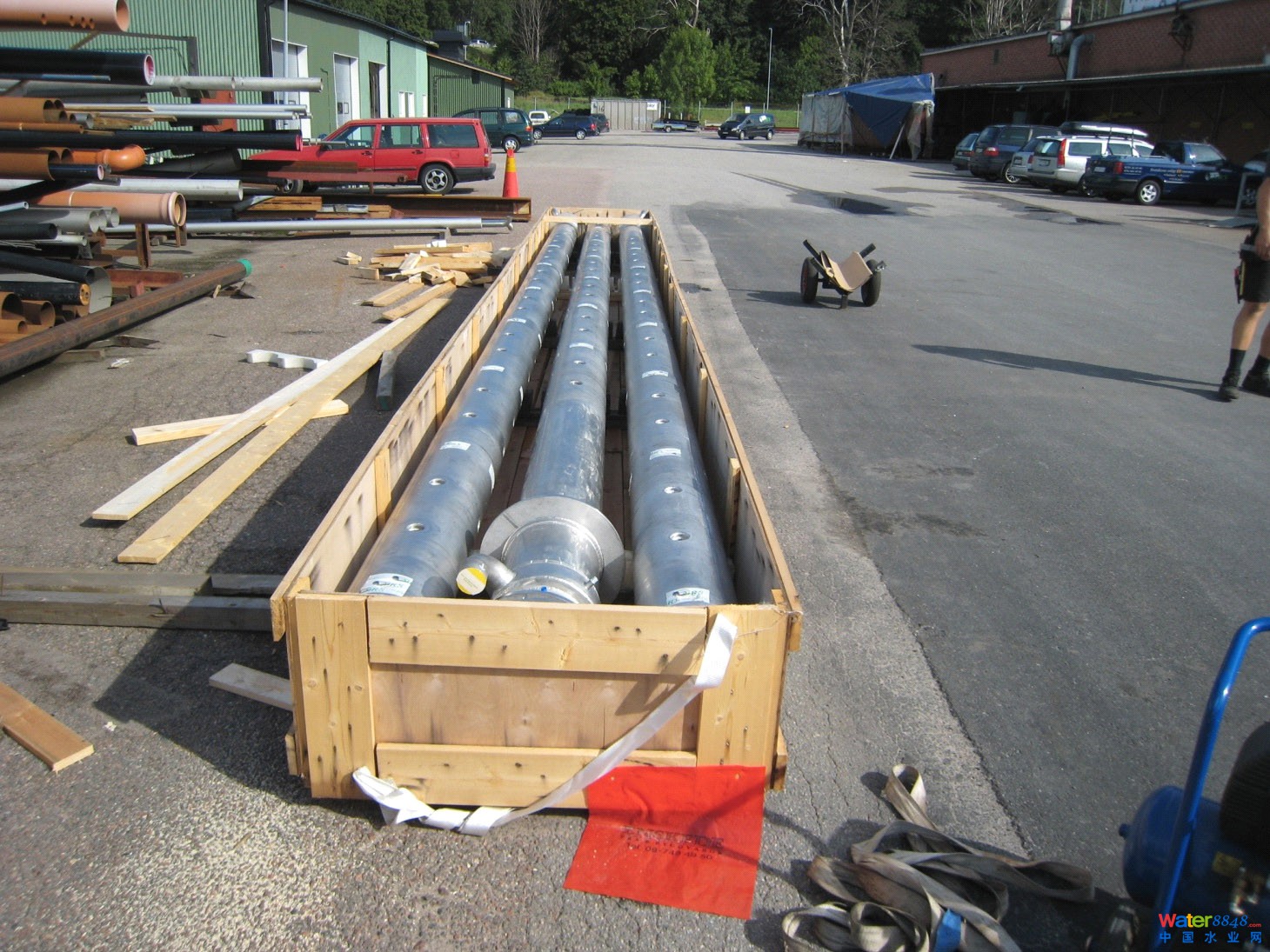

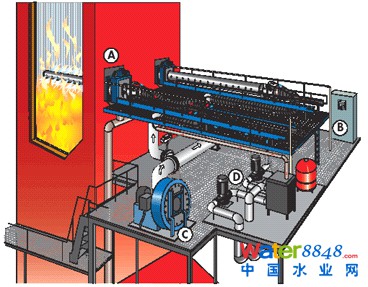

A: Ecotube 整套系統裝備
B: 控制系統
C: 進風系統
D: 冷卻水系統
E: 藥劑噴射系統

2. SNCR/SCR 混合型脫硝技術
SNCR/SCR 系統的前端是SNCR 系統，還原劑在鍋爐爐膛內與NOx 反應，后端的SCR 系統對煙氣進一步脫硝，使還原劑得到充分利用。SNCR/SCR 利用了SNCR和SCR 工藝各自的優點，將它們的負面影響降到最低程度。
SNCR/SCR 系統的SCR 采用一層催化劑布置方式。一層催化劑布置的SCR 是對SNCR 技術的重要補充、克服了SNCR 的氨逃逸率高、氨/氮摩爾比高的缺點，避免空氣預熱器結垢堵塞、提高了系統脫硝效率。
SNCR/SCR 工藝因鍋爐內已裝有SNCR 系統，大幅度降低了SCR 裝置入口的NOx濃度，從而大幅度減少了所需要的SCR 反應容積，降低了SCR 系統昂貴的裝置成本。當所需的NOx 去除率不高時，鍋爐的引風機可能不需要改造就能滿足少量催化劑產生的壓降要求。
SNCR/SCR 工藝降低了對催化劑的依賴，使用少量的催化劑降低了由于硫中毒、顆粒污染和其它類型老化而更換催化劑的成本。在一些工程中，催化劑可以裝入鍋爐煙道、擴展煙道、省煤器或空氣預熱器中。

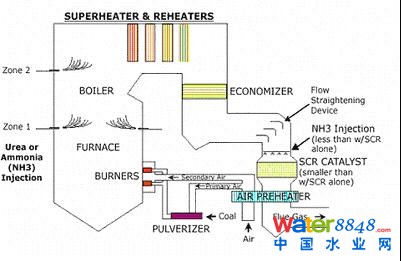

SNCR/SCR 煙氣脫硝工藝原理圖

SNCR/SCR 脫硝工藝特點
• 在保證SNCR 的NOx 還原率最大化的同時，獲得與SCR 同樣高的NOx 還原率；
• 不使用危險的氨作為反應劑，因此保證了安全；
• 比SCR 更經濟；
• 降低與SCR 相關的催化劑中毒、受熱面沾污和系統壓力損失；不需要大的空間。
3. 爐膛檢測技術

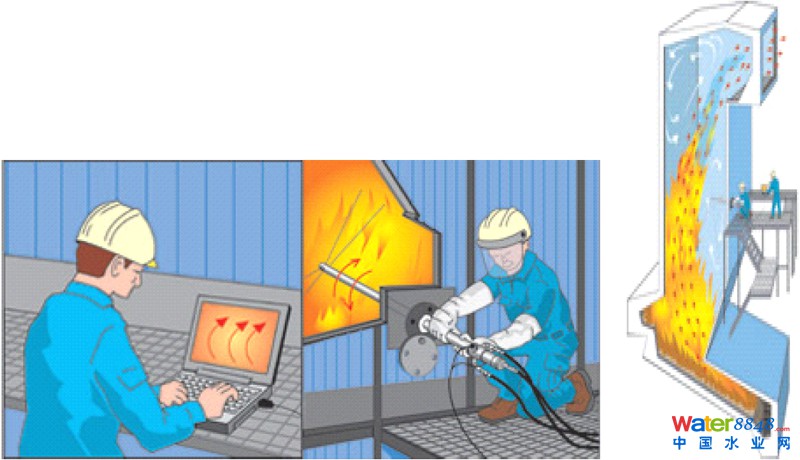

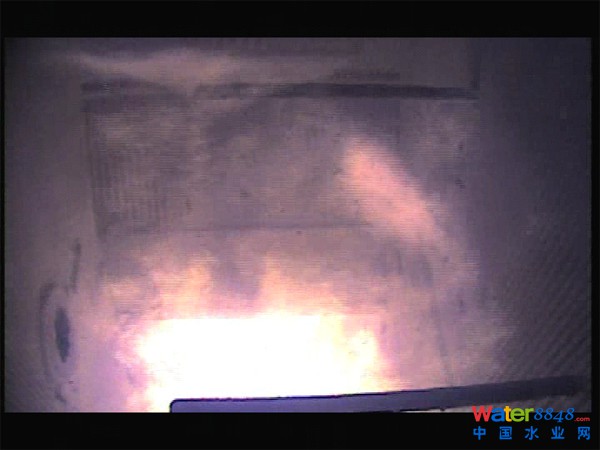

Ecomb 在90 年代研發了一種一種超小型（直徑45mm）水冷卻爐膛紫外線可視化攝像頭，利用這種可視化技術可以給燃煤、燃油、燃氣鍋爐，垃圾焚燒鍋爐，生物質發電鍋爐，廢熱鍋爐等各種形式的鍋爐提供爐膛檢測服務。幫助用戶看清鍋爐各個區域的腐蝕情況，燃料燃燒情況，煙氣流動情況等。
所有拍攝的材料都是數字記錄的，分析結果以及電子數據被制成CD / DVD交給客戶。



設備展示：

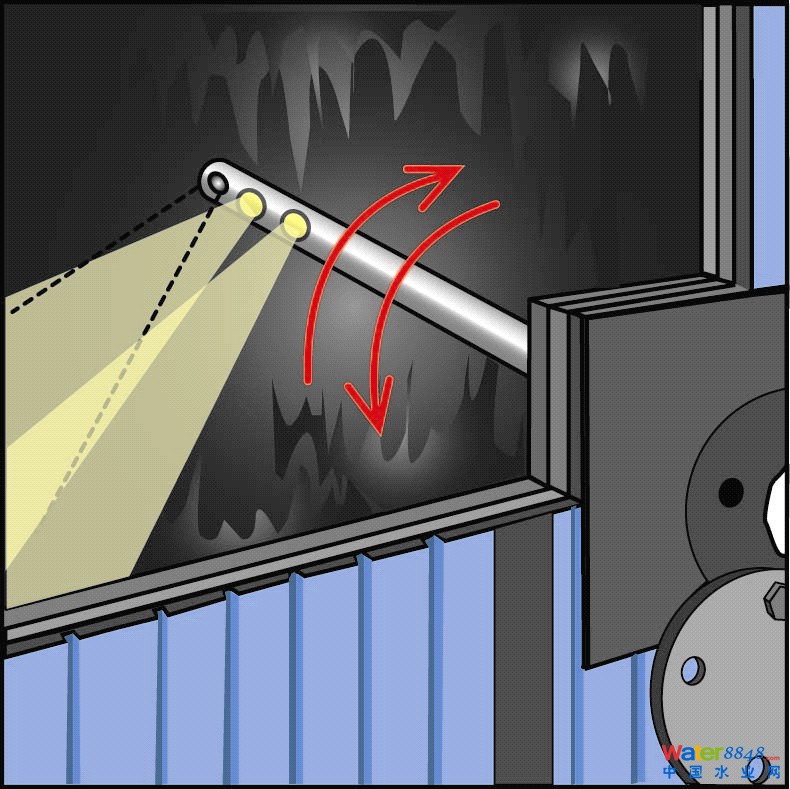

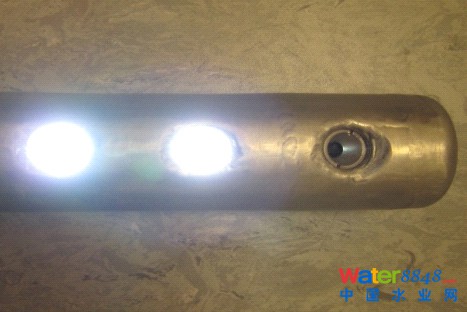

　　水冷攝像頭配備了兩個強大的LED 燈，使我們能夠檢查鍋爐內完全黑暗的部分，如對流煙道，煙氣管道，過熱器和省煤器。

爐膛檢測的典型應用：
• 監檢測測爐膛中的燃燒狀況，比如煙氣流型，層流或者湍流，回流區或靜止區。
• 二次風或燃盡風的噴嘴的滲透和對燃燒過程影響的可視化
• 爐排上的燃料分布，特別是上半部和主燃燒區的燃料分布
• 在運行過程中按計劃關閉之前，檢查耐火材料，鍋爐壁墻和過熱器套管，由侵蝕或腐蝕造成的損害
• 檢測脫硝噴槍看是否平穩，藥劑是否混合均勻等。
4. 燃燒優化咨詢服務
• 建立爐溫示意圖
• 利用HVT 探頭監測煙氣中污染物在鍋爐的排放
• 聯合監測氣體中污染物排放
• 通過Ecomb 自行研發的影像技術觀察爐內火焰情形并與監測到的溫度值和排放值結合
• 檢查可得到鍋爐負荷和運行參數
• 利用給定的氧氣和CO 水平下的Nox 減少值評估生態管對鍋爐燃燒能力的影響
• 識別合適的生態管安裝位置
• 通過對溫度和煙氣測量的結合，給出改善燃料燃燒的方案。
• 通過詳細了解和調整燃燒過程，有助于理解鍋爐污垢和沉淀形成的原因。

　

　

 主要參數：
-  Nox去除率從350降到150 mg/Nm3,耗氧量降到6%
- 每座鍋爐的尿素消耗量從550l/h降到150l/h
- 鍋爐效率提高
- CO產生量很少
- 煙道氣氣量減少
在法國，400L/h=100€/h,僅此一項每年節省 800,000€。另外降低用氧量，提高鍋爐效率，即燃料節省10,000€。
