陜西西咸新區是國家第一批“海綿城市”建設試點城市之一，對該區典型道路采用的生態濾溝、植草溝+雨水花園、透水路面、路基防護等LID設計全部采用設計圖+實景圖形式進行了詳細介紹。經實際強暴雨檢驗，排澇效果顯著，平均雨水徑流削減率達70.5%。

作者：西安市政設計研究院有限公司 黃寧�。�1973- ），陜西西安人，碩士，高級工程師，西安市有突出貢獻專家，從事給排水工程設計與研究工作。

1概 況

陜西西咸新區為2015年國家第一批16個“海綿城市”建設試點城市之一，規劃總面積882平方公里，承擔著“海綿城市”在西部地區先行先試，示范引領的作用，控制范圍見圖1。灃西新城位于灃河以西、渭河以南，規劃總面積143km2。西咸新區以灃西新城為“海綿城市”重點建設區域，其中試點區域范圍為西寶高速新線與西寶高速之間區域，總面積約45 km2，見圖2。

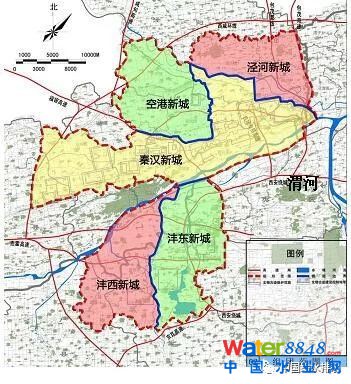

圖1 西咸新區五大新城規劃位置圖

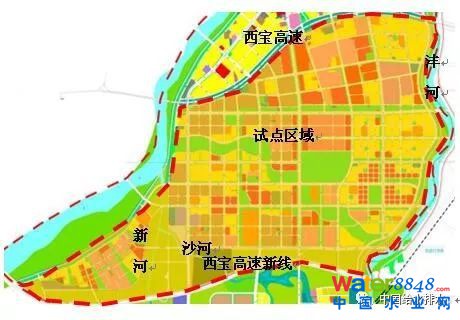

圖2 西咸新區灃西新城“海綿城市”試點建設區域

2試驗研究

從2012年初開始，西安市政設計研究院有限公司聯合西安理工大學以及灃西新城管委會，開展了“西咸新區灃西新城雨水凈化與利用技術研究及應用示范”。分為理工大學校內中試試驗研究（見圖3）和灃西新城試點項目現場試驗研究及示范（見圖4、圖5）兩部分。研究結果表明，生態濾溝、雨水花園技術對雨水徑流總量削減達80%-90%，并對氮、磷、重金屬等污染物去除效率在30%～90%不等，有效削減徑流和控制面源污染。試點區域“海綿城市”道路充分應用前期研究結論進行設計。

圖3 雨水花園中試試驗裝置實景圖

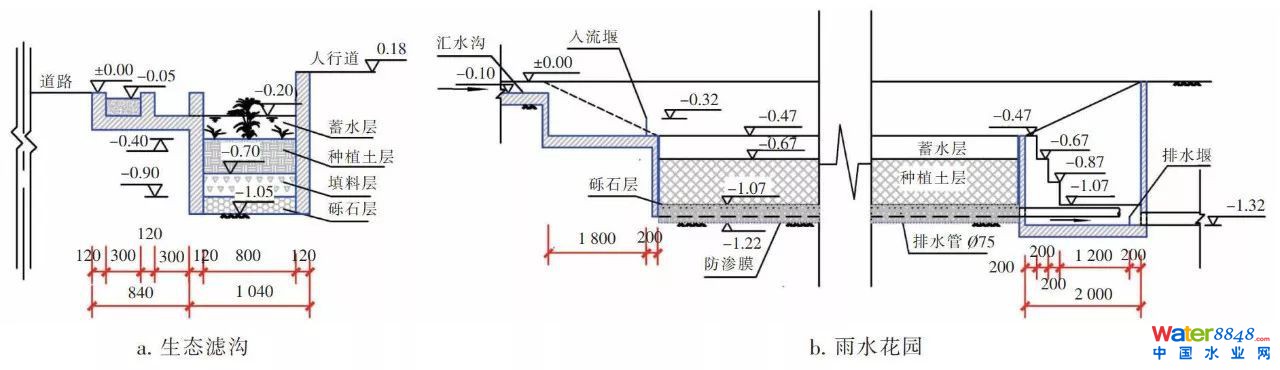

圖4 同德佳苑小區生態濾溝和雨水花園研究設施設計圖

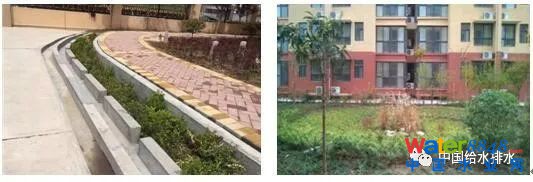

圖5 同德佳苑小區生態濾溝和雨水花園研究設施實景圖

3工程設計

按照國家“海綿城市”建設試點要求,結合道路斷面、周圍環境及兩側用地規劃，本區域內市政道路均按“低影響開發（LID）”理念進行設計，采用的主要技術有生態濾溝、雨水花園、透水路面等，典型“海綿城市”道路橫斷面設計見圖6。

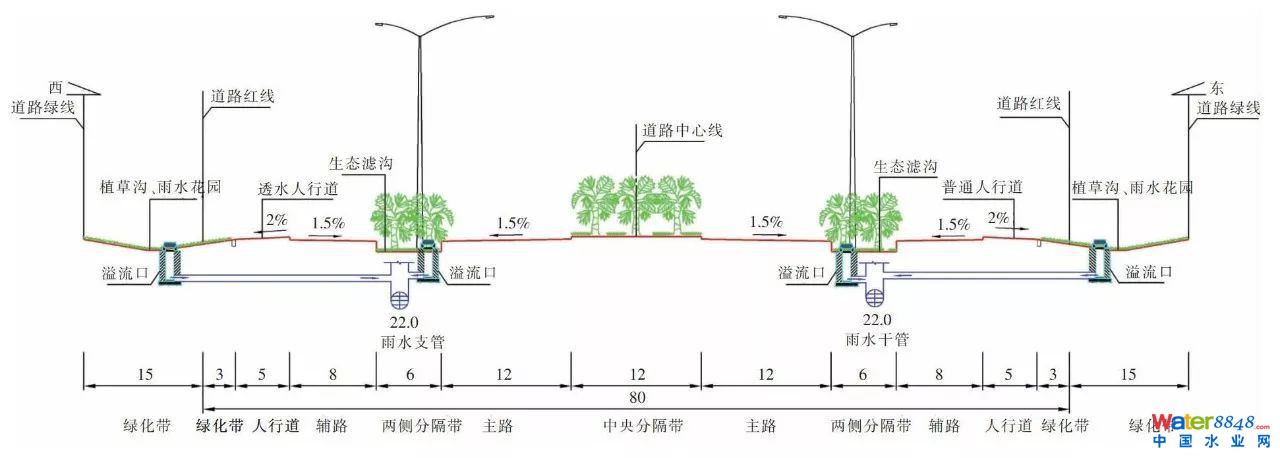

圖6 典型“海綿城市”道路橫斷面圖

3.1

生態濾溝

設計將兩側較寬的分隔帶作為生態濾溝進行雨水利用，平面、剖面設計見圖7、圖8，實景圖見圖9。生態濾溝縱坡與道路縱坡一致，約40m布設一組溢流口。設計選用鐘罩式溢流口，可滿足不同流量下的溢流要求，同時可避免雜物堵塞。

圖7 生態濾溝平面圖

圖8 生態濾溝剖面圖

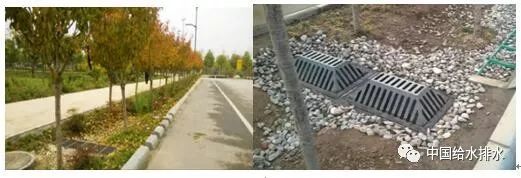

圖9 生態濾溝和溢流口實景圖

為保證雨水盡量就地下滲，在生態濾溝溢流口下游設置擋水土埂，防止徑流直接超越至道路凹點。

為了使路面雨水快速匯流入綠化帶內，設計在道牙上按照計算徑流量進行開孔，約20m設置一處進水口，每處連續2～3個路緣石開孔，或采用道牙直接斷口的形式，見圖10。

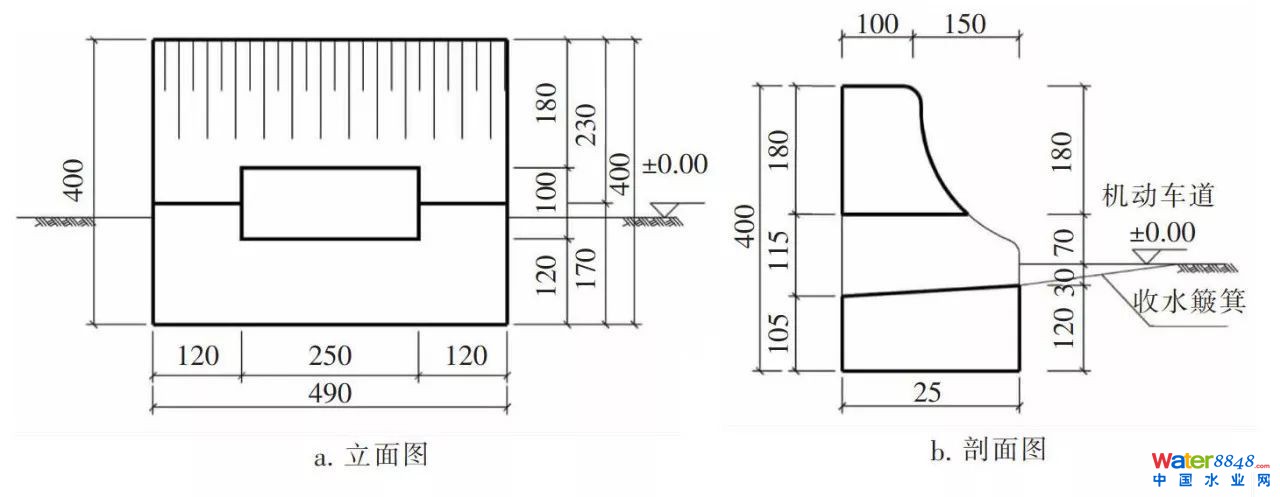

圖10 進水口設計圖

在進水口處綠帶內設置攔污槽，內裝填級配礫石，承接進水口雨水，攔截雨水中攜帶的樹葉、垃圾等雜物，同時起到均勻布水的作用。攔污槽下部采用鋼筋混凝土擋墻支撐，并防止雨水進入綠化帶與路面結構層縫隙內，設計圖和實景圖詳見圖11、圖12。

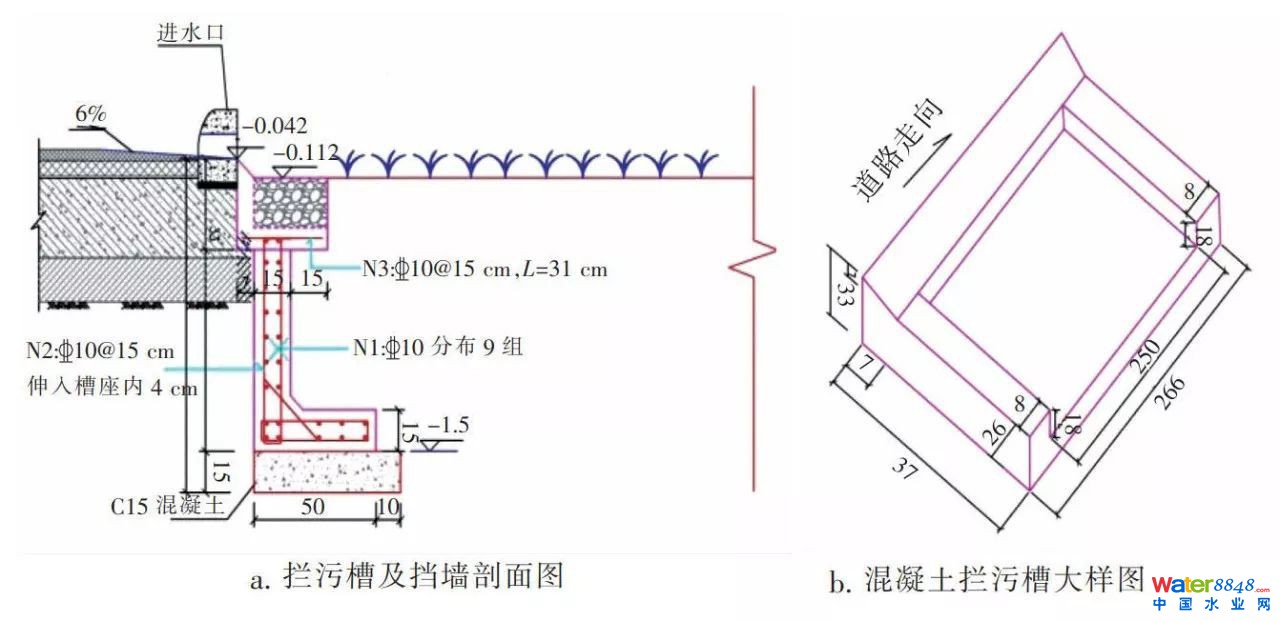

圖11 攔污槽及擋墻設計圖

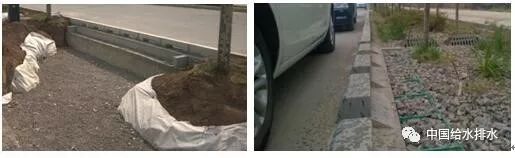

圖12 進水口攔污槽及擋墻實景圖

3.2

植草溝+雨水花園

利用道路紅線外綠帶，結合景觀設置植草溝和雨水花園，主要收集人行道及道路外側部分用地散排雨水。設計將人行道坡向道路外側，雨水排入外側綠帶。綠帶內設置植草溝，深度0.3m，雨水在植草溝內下滲，未及時下滲的雨水轉輸至雨水花園內進行集中消納，雨水花園深度0.8m，見圖13。植草溝+雨水花園平面布置結合景觀綠化進行設計。

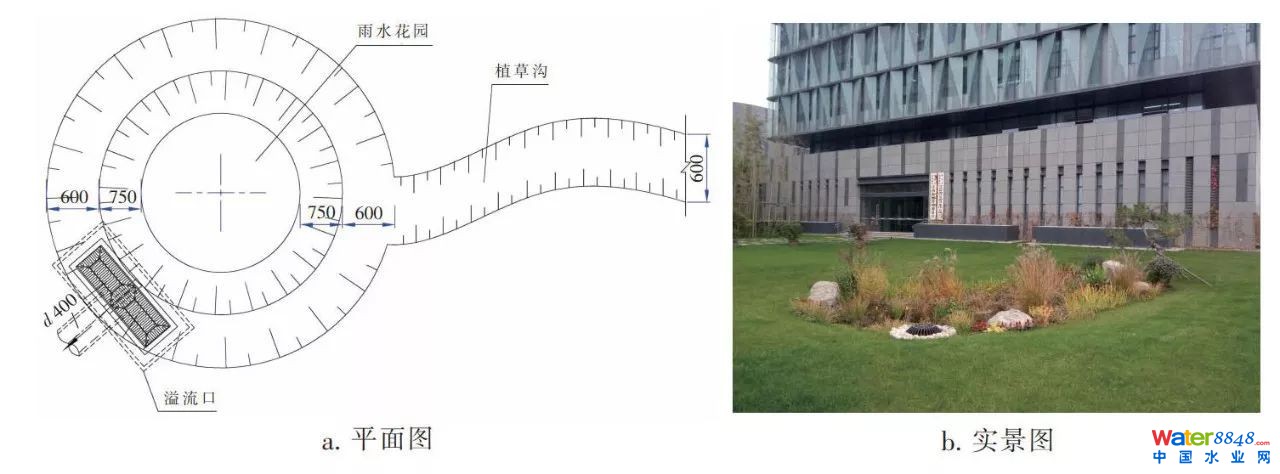

圖13 雨水花園平面圖及實景圖

3.3

透水人行道

在未設置管廊的人行道下采用全透水人行道，并在車行道與人行道之間鋪設防滲土工布，見圖14。

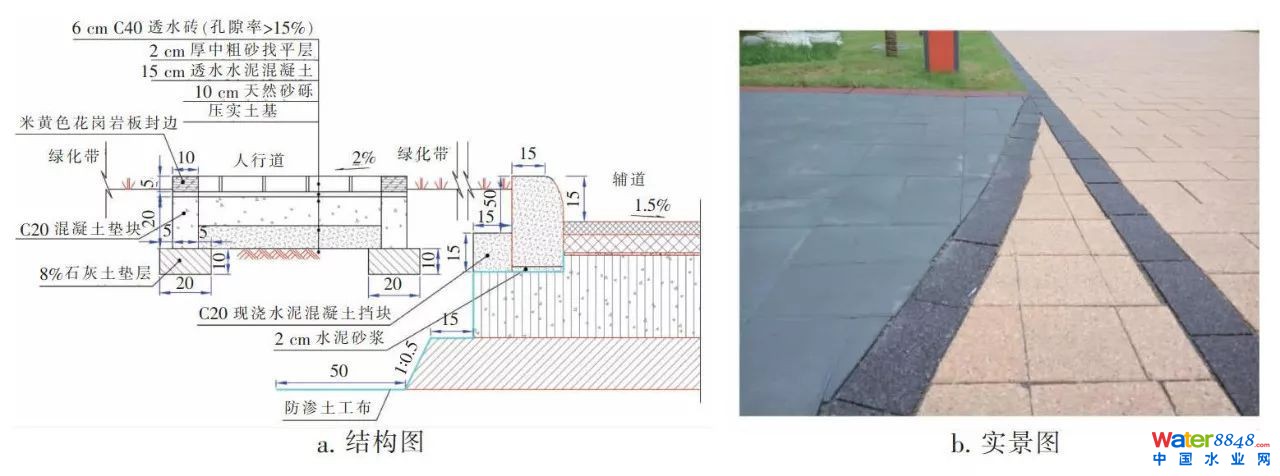

圖14 透水人行道結構圖及實景圖

3.4

路基防護

為了保證路基安全，防止流入下凹式綠地內的雨水橫向滲透侵害路基，在生態濾溝與道路結構層之間設置防水磚墻+防水土工布，考慮試點區域地表層為黃土層，具輕微濕陷性，磚墻高度設置為1.2-1.5m，見圖15。

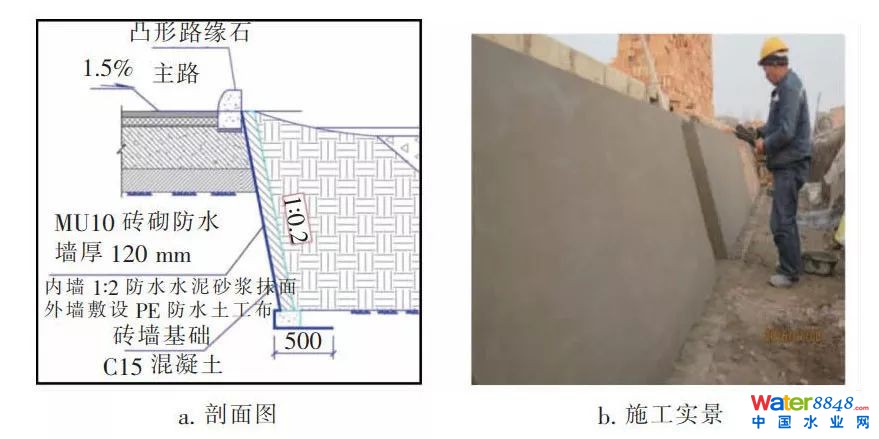

圖15 防水磚墻剖面圖和施工實景照片

針對局部濕陷性黃土層較厚的區域，為確保路基不受雨水侵害，同時避免植被根系長期浸泡，生態濾溝側向、底部均采用PE防水土工布，見圖16，底部鋪設礫石和盲管，收集飽和雨水，排至雨水管道，防止雨水長時間滯留。

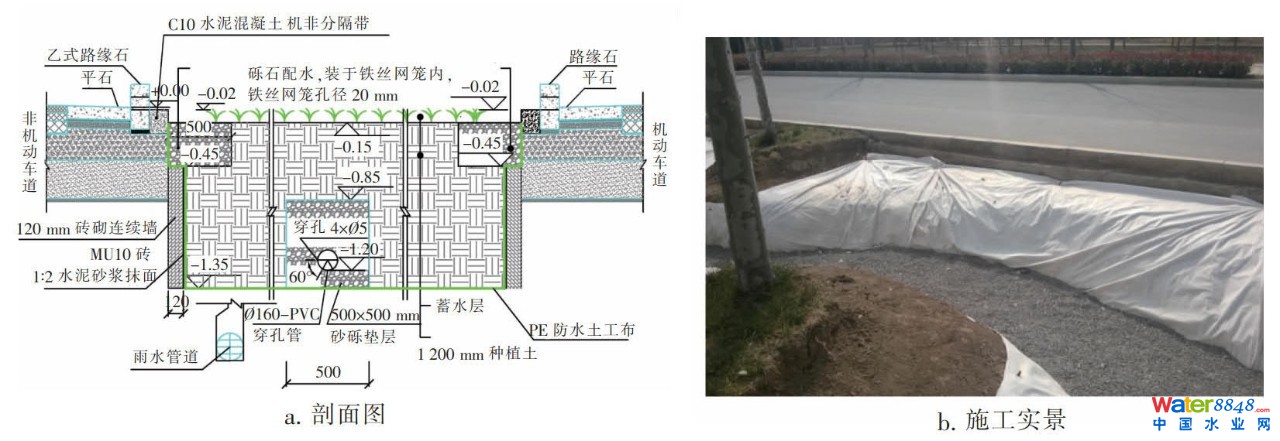

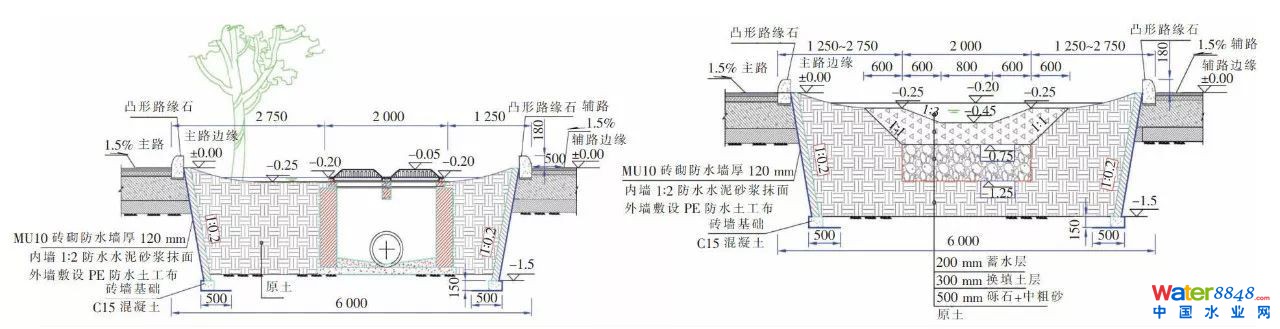

圖16 防滲型生態濾溝剖面圖和施工實景照片

4實際運行效果

2016年7月24日，一場突如其來的暴雨襲擊了西安及周邊區域，暴雨造成了城市道路積水，地鐵停運。當晚一個小時內38.9mm的強降雨量，灃西新城海綿城市試點區域內，沒有出現連片積水。據灃西新城管委會海綿技術中心監測：在7月24日的強降雨過程中，同德佳苑小區內設置的兩座雨水花園通過匯集來自屋頂及地面徑流雨水，雨水平均削減率為70.5%。秦皇大道和灃景路共匯集徑流雨水約5600立方米，約有3200立方米徑流雨水通過綠化帶下滲、蓄滯等功能被消納，彰顯了海綿城市建設的階段性成效暴雨后秦皇大道生態濾溝和同德佳苑小區雨水花園照片見圖17。

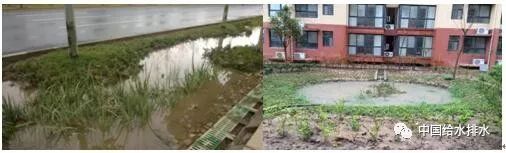

圖17 暴雨后生態濾溝、雨水花園實景照片

本文詳細內容參見2017年12月《中國給水排水》第24期 《陜西西咸新區海綿城市LID市政道路設計》，作者黃寧俊1，張斌令1，王社平1、2，鄧朝顯3，周文獻1，劉超1， 1,西安市政設計研究院有限公司；2,西安建筑科技大學環境與市政工程學院；3.陜西省西咸新區灃西新城管理委員會

黃寧俊，張斌令，王社平，等.陜西西咸新區海綿城市LID市政道路設計[J].中國給水排水，2017,33（24）：61-66.
