介紹了幾個不同功能區的景觀設計導則（因地制宜采用不同模塊），以期望為國內海綿城市景觀設計提供一些借鑒。

澳洲水敏性街道景觀設計指導手冊I——商業街設計

前言：

水敏性城市設計基本可以劃分以下三個尺度：

宏觀——州（如維多利亞州、昆士蘭州……）；

中觀——城市；

微觀——單個項目

水敏性城市景觀設計可以根據不同設計對象分為：道路景觀、小區景觀、公園景觀……

水敏性設計按不同模塊可分為：生態滯留反應器、樹池型雨水花園、人工濕地……

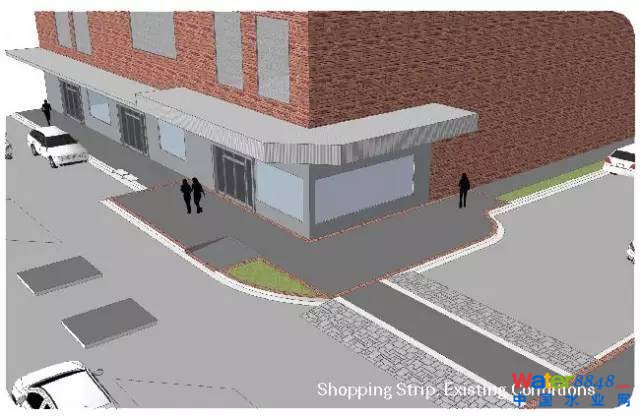

1.現狀問題：

傳統商業街人行道較狹窄，雨水花園的建設和植栽的布置受限；

路面材料不透水；

2.設計理念：

結合現狀增加雨水花園設計；

停車場利用多孔透水鋪裝；

設計方案：

現狀的問題及條件	設計對策
寬闊的人行及店鋪前的大樹，對雨水花園及景觀有較大限制	在街道一側增加雨水花園，并與原有街角綠化帶相溝通
街道角落雨水處理空間不足	道路停車采用透水磚，更新改善周邊排水系統
路面的不透水性及較低的綠化率	利用透水鋪裝來彌補雨水花園面積及技術無法完全使用的不足
與人行空間的銜接處理	雨水花園需要一定的處理深度，故利用人行緩沖區和街道家具等來保證人行的安全性
土壤是淺棕色硬粘土，滲透為1.5毫米/小時（0.5-2.5毫米/小時）	標準雨水花園設計暗渠，沒有墊層。大多數徑流將通過暗渠滲透進土壤

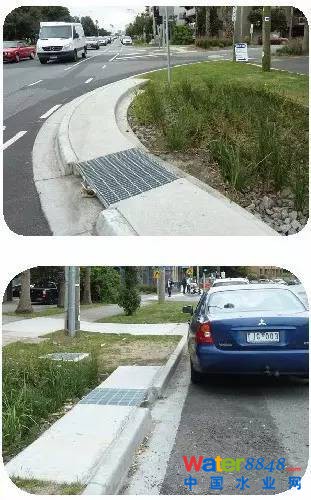

雨水花園之間交叉部分的處理	雨水花園之間用格柵，易于通道維護
街角處的視線	不在街角處種植大樹 僅配置低矮植物

3.設計要點：

1.道牙處理：

雨水花園與人行道有150mm的高差，利用不同顏色磚來圍合雨水花園或在周邊范圍使用，來更好提醒行人，保證人行的安全；

2.基礎層連接設計：

不同模塊相互連接，從而平衡個不同區域的徑流滯蓄情況；管道采用50mm以上，按2%的坡度安裝，防止泥沙的沉積；

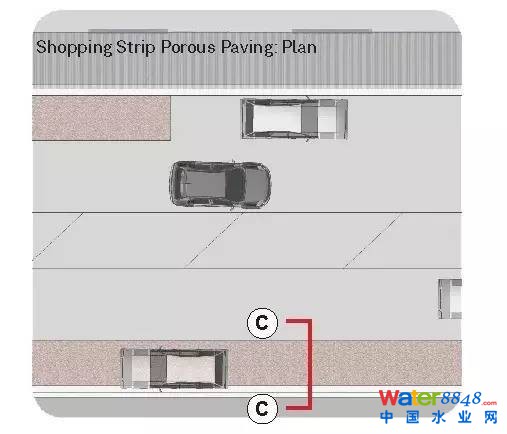

3.透水人行道鋪裝：

停車場等低交通需求的場地采用多孔透水磚；

4.因地制宜調整模塊設計：

• 用儲水池“儲蓄”雨水，在降雨停止后仍然可以持續流入“生態滯留反應器”進行雨水凈化處理，提高地塊雨水處理率

• 采用100 mm的最小平均深度來實現雨水的滯留,同時也保證了人行空間的安全性；

• 增加礫石層，提供額外的蓄水空間，并延長了滯留時間；同時也保證植載正常的生長；

• 過濾層：400mm的結構層保證了植栽的生長，同時也保證了與原有排水系統相銜接；

• 排水系統：排水系統不設置墊層，從而讓徑流不僅排至建筑或這周邊的排水設施，也讓部分徑流可以滲透至底層土壤；

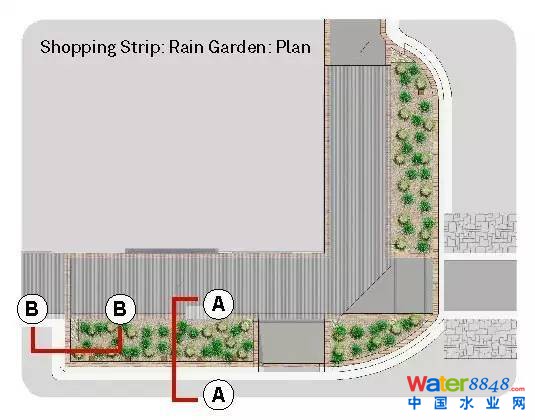

5.典型模塊設計：：

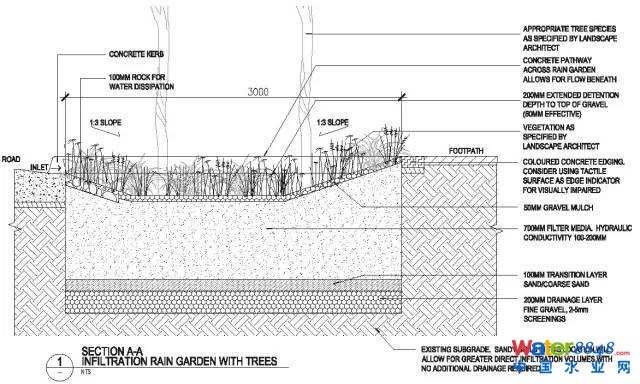

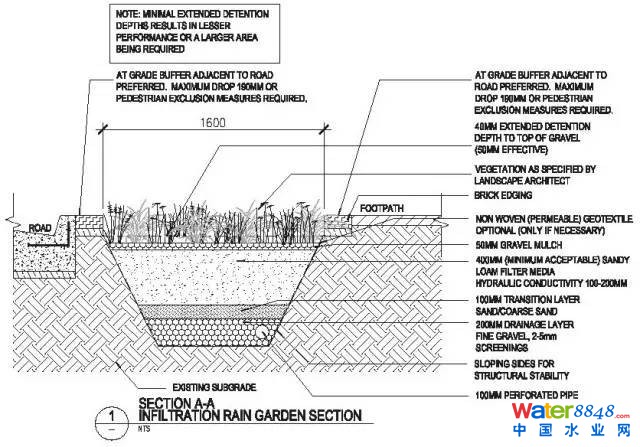

A-A剖面圖

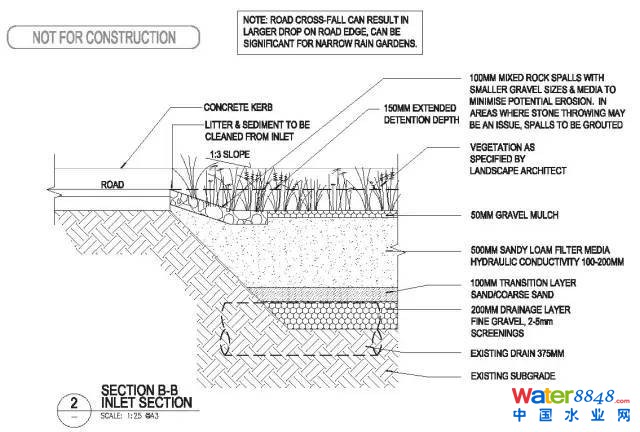

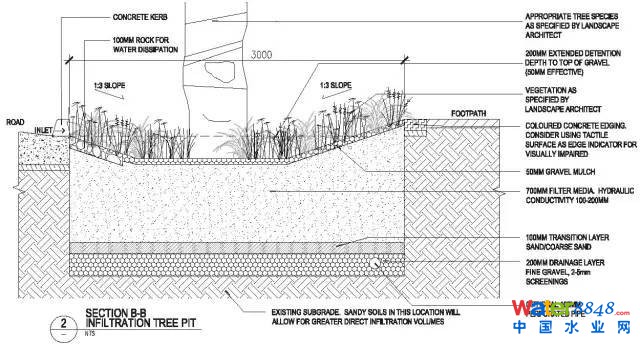

B-B剖面圖

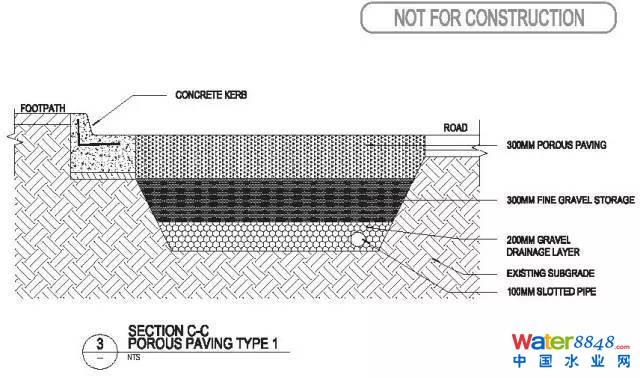

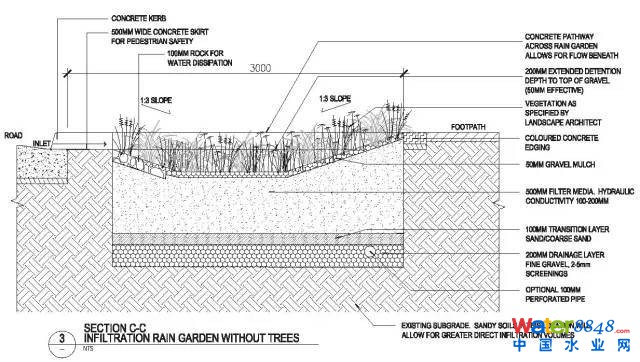

C-C剖面圖

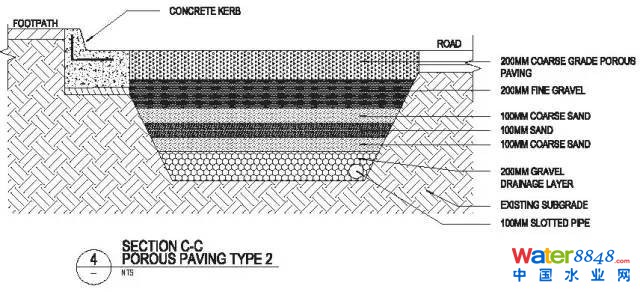

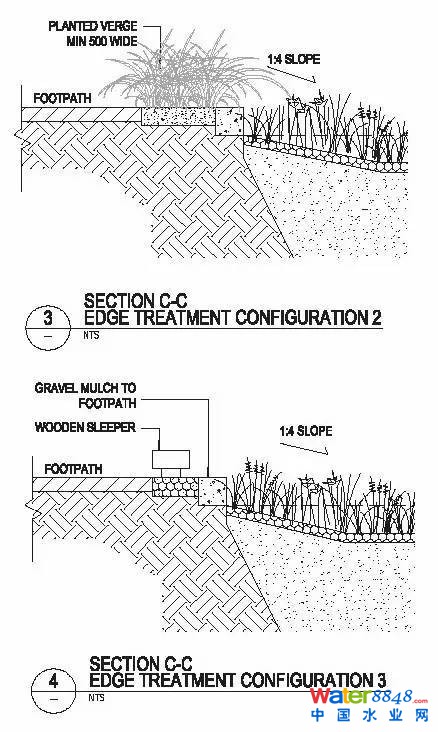

C-C剖面圖

6.設計成果：

結果表明，該系統很有效的實現雨水徑流凈化，降低徑流污染物負荷。

澳洲水敏性街道景觀設計指導手冊II——居住區設計

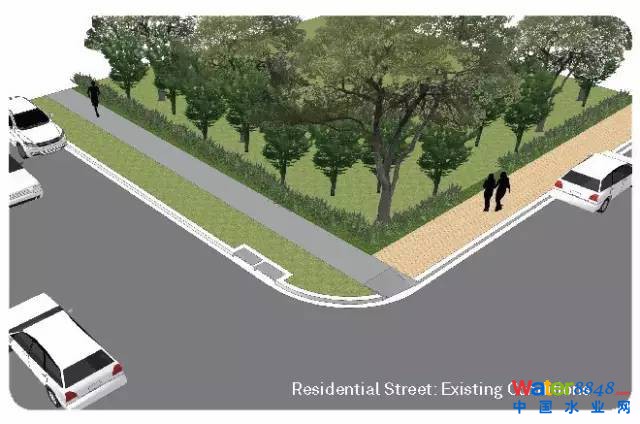

1.現狀情況：

·典型居住區人行道較寬闊，行道樹提供綠蔭，有較舒適的人行空間；

·道路一側提供側向停車；

2.設計理念：

在人行道交叉口設計雨水花園；

設計方案：

現狀問題及條件	設計對策
寬闊的人行及綠化帶中較大的行道樹，對雨水花園的設計有一定限制	在街角處設置雨水花園
沿街必要的側向停車	采用在街角設置雨水花園，保留停車位
部分市民擔心雨水花園會設計在住宅前	雨水花園將設置在停車位之前；機動車有可能會沖進雨水花園，所以不考慮機動車位
現有的行道樹及植載，限制了更好的植載搭配及選擇	雨水花園的建設提供了調整植栽的可能，更好的改善社區環境
土壤是淺棕色硬粘土，為1.5毫米/小時（0.5-2.5毫米/小時），滲透率較低	水滲透濾低的好處為可以滯留更多雨水，增加額外儲存
街角處的視線處理	不在街角處種植大樹 僅配置低矮植物，保證街角實現開闊

3.設計要點：

1.增強徑流滯留及儲蓄能力：

雨水花園集水區采用150mm的深度，保證雨水有足夠長的時間滯留及滲透；

2.過濾層：

50mm的深度足夠保證徑流的過濾并利于徑流排出，更有效的凈化水體；

3.雨水的滯蓄：

加強雨水滯留的功能，增加雨水下滲量及儲備量，減少徑流流量；

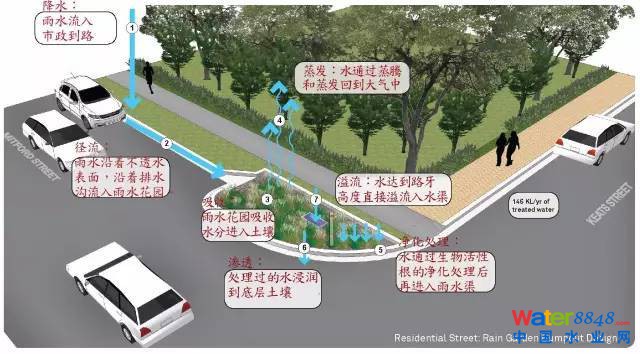

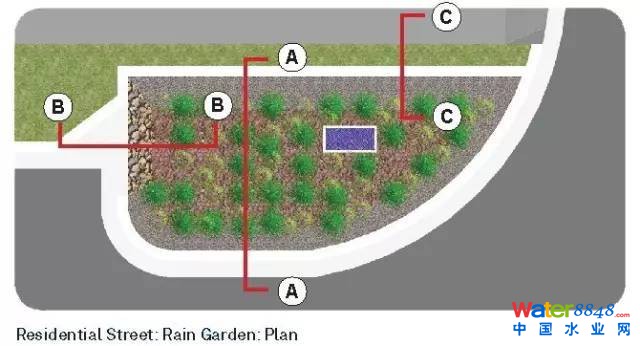

5.典型模塊設計：：

6.設計成果：

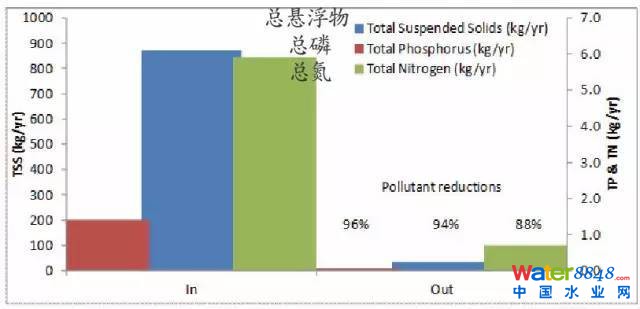

相關檢測數據研究：

Total Suspended Solids-總懸浮固體

Total Phosphorus-總磷

Total Nitrogen-總氮

從該表可看出徑流經過雨水花園，相關總懸浮固體、總磷、總氮都得到了過濾和凈化；

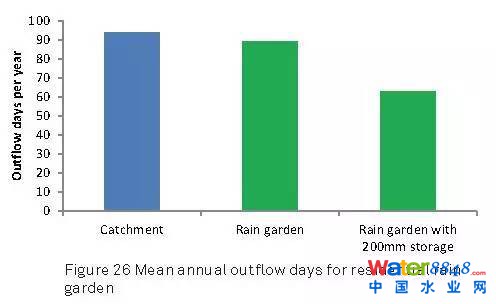

從該表看出，雨水花園有利于滯蓄徑流，增加下滲。（雨水花園滯留深度越深,滯蓄及下滲效果更佳）

總結：

結果表明，該系統有利于滯留雨水，增加自然下滲；并很有容易達到，甚至超過污染物減排目標，降低徑流污染物負荷。

END

澳洲水敏性街道景觀設計指導手冊III——林蔭大道設計

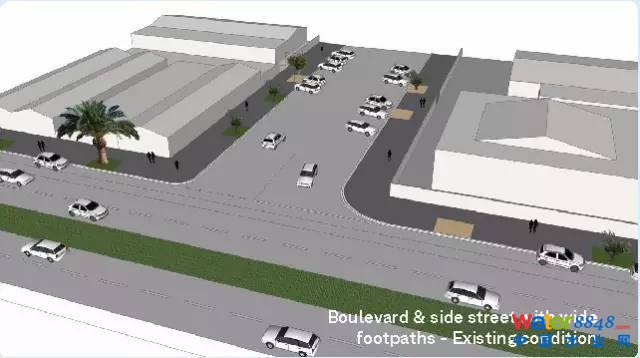

現狀情況：

典型的沿海林蔭大道：

·人行道很寬闊；

·街旁提供停車位；

·行道樹以棕櫚為主；

·沿街綠化帶沒有排水口；

設計理念：

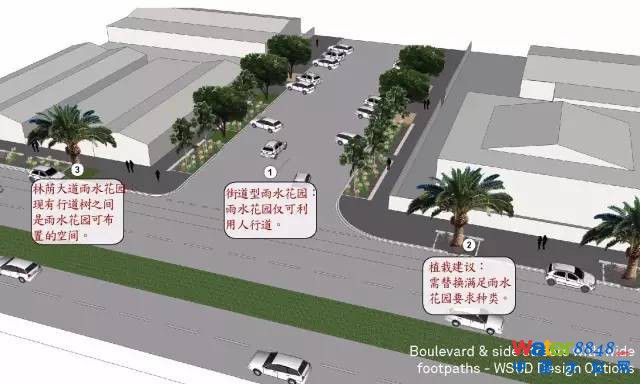

利用寬闊的人行道構建雨水花園系統，緩解該街道缺乏植栽及洪水問題，并提供雨水處理。

設計方案：

雨水花園改造利用現有的行道樹綠化帶：更換現有因干旱已經死亡的棕櫚樹，改變原先綠化帶被動灌溉的情況，并增加雨水處理功能，同時也將街角處有條件的地方改造為雨水花園。

現狀的問題及條件	設計反饋
道路寬闊的車道和人行道有30米寬�，F(xiàn)狀景觀顯得狹小	利用植栽和景觀等自然元素，減少不透水面積，提升景觀品質
約6000平方米不透水區域沒有雨水處理空間和功能	增加街道處綠化帶，構建雨水花園系統，提供雨水處理空間
路面的不透水性及較低的綠化率	利用透水鋪裝來彌補雨水花園面積及技術無法完全使用的不足
該區域傳統的排水有限，排水功能弱和下水道易堵塞	提升雨水存儲和路面滲透能力，降低峰值流量
寬路面，缺乏在大面積綠蔭，城市熱島效應明顯	減少路面面積，增加植載和景觀，緩解熱島效應

設計成果：

相關檢測數據研究：

從該表可看出徑流經過雨水花園，相關總懸浮固體、總磷、總氮都得到了過濾和凈化；

雨水花園改造優勢：

·提升現狀綠化及景觀品質

·減少熱量的吸收，降低局部的熱島效應

·減少灌溉的需求

·滯蓄雨水徑流，凈化水質

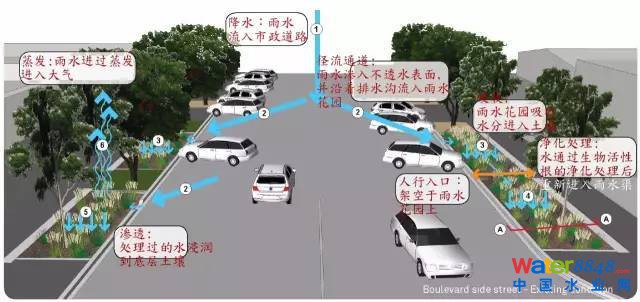

典型模塊設計：

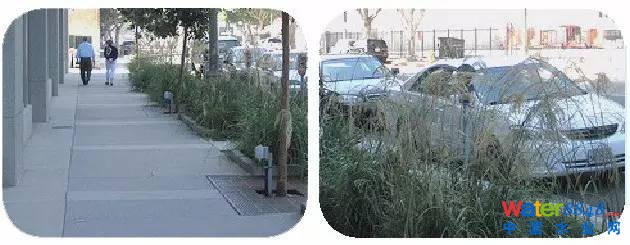

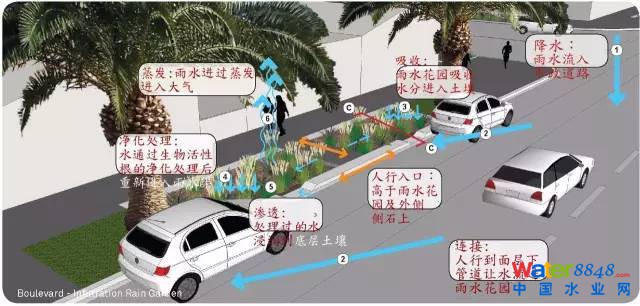

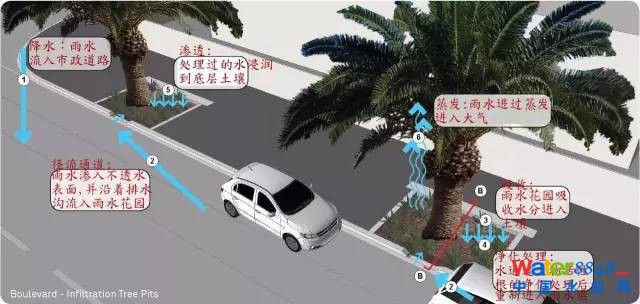

·街旁雨水花園設計

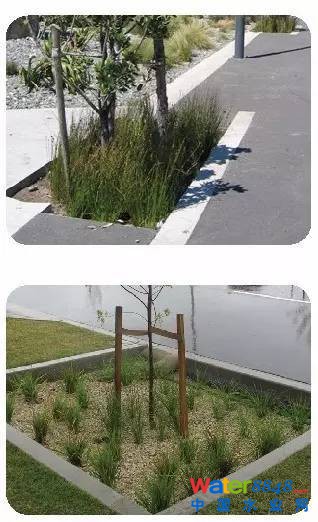

·溢流樹穴設計要點

-陰溝可能被使用(但不是必需的)，加強路面及綠化帶滲透存儲能力

-取消雨水花園一側的側石以確保雨水可進入花園，提供額外的溢水口

設計成效：

雨水花園可收集和滲透88%的雨水徑流。

雨水花園維護：（雨水花園會有較多沉積物，在海灘地區還會有較多沙子沉積）

·垃圾和積累沉積物應定時清除，特別是的水灣區域

·需及時清除雜草，替換死亡植載

·清除雨水花園周邊排水溝內沉積物

·雨水花園設計要點：

現狀的問題及條件	設計反饋
土壤深度和自由排水滲透速率500mm/hr(120 - 700mm/hr)由于道路寬闊，沒有合適的排水空間和設施。徑流會較快的進入地下水管道。地下水是鹽水沒有有益的用途。	雨水花園系統，通過對雨水的滲透及存儲，降低了峰值流量的20%。并通過雨水花園凈化水體，保護地下水。
停車需跨越雨水花園	使用棧道和排水道提供跨越可能，把道路面積相鄰平行停車設計允許安全的行人通道。(500毫米寬的首選，400毫米最低要求)
現狀棕櫚樹需要更換	通過雨水的被動式澆灌模式將增加新樹的生存能力。引入更多種類的植栽改善該區域景觀環境。
雨水花園的維護樹	現狀雨水花園的滲透性能需要修復。這通�？梢酝ㄟ^替換100 - 200毫米土壤和植栽實現，改善滲透速率。

END

資料由E2Designlab 億途環境咨詢

AECOM Planning+Design 墨爾本規劃與設計部

亦有貢獻
