逆天的地下四層綜合改造？國內首例地下污水廠+商場+停車庫+公交站
貴陽市彭家灣五里沖棚戶區改造污水處理綜合工程是國內首例地下式污水廠與城市改造綜合工程結合的設計案例，該工程在地下四層建筑中集地下商場、機械停車庫、公交首末站、6.0×104 m3/d規模的污水處理廠為一體，地面為景觀公園，總用地面積3.94ha。設計方案有效解決了舊城改造中污水治理與城建開發用地需求的矛盾，最大程度地減少了對生態環境的破壞。
作者簡介：張明杰(1964-)，重慶人，大學本科，高級工程師，中國市政工程西北設計研究院有限公司西南事業部副總工程師，從事給水排水工程設計研究工作。
1.項目背景
2012年，貴陽市啟動“二環四路城市帶”開發建設，計劃五年左右基本開發完成包括二環路和機場路、甲秀南路、花溪大道、貴黃路(藝校至清鎮段)沿線區域，規劃總用地105平方公里，其中新增開發改造建設用地52平方公里，形成以二環四路串聯的15個功能板塊“珠鏈?zhǔn)?rdquo;新興城市帶，預計聚集城鎮人口80萬。建成后的城市帶中將綜合配套醫院、中學、小學以及污水處理廠等基礎設施建設，完成城市帶重要景觀節點建設與沿線棚戶區、城中村改造，徹底改善城市核心區周邊和入城口景觀環境風貌，建成一批低碳社區、綠色社區，實施區域商業綜合功能深度開發。
彭家灣片區為“二環四路城市帶” 貴黃路現代商貿商務功能板塊，規劃用地395.76ha，規劃入住人口47.4萬人，根據規劃要求貴陽市大型房開項目內均須新建污水處理廠收集處理區域內的污水，以減少對南明河流域截污溝的排污壓力并將尾水作為河流上游的景觀用水。
2.廠址與建造形式選擇
污水處理廠廠址選擇在五里沖中央公園處。該項目位于CBD中心，人流量車流量大、車位緊張以及須與周邊環境合理的銜接等多種因素，為更有效的利用地下空間、節省寶貴的土地資源，最終確定本項目建設型式采用全地下式，集地面公園、停車場及商場、公交車首末站、污水處理廠為一體的地下四層綜合工程(見圖1)。

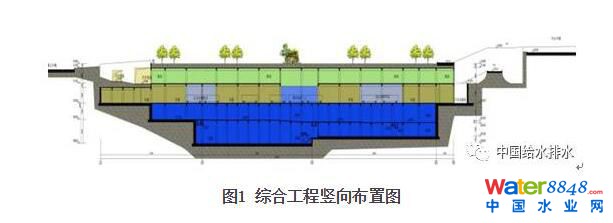

圖1 綜合工程豎向布置圖
該地塊地面公園面積3.94ha，地下綜合體總建筑面積為65325.95平方米。其中地下一層為商業用房和機械停車庫，商業用房建筑面積為11201.59平方米、機械停車庫建筑面積為4397.6平方米;地下二層為公交首末站及其附屬用房，建筑面積為21320.17平方米;地下三、四層為污水處理廠，建筑面積為28406.59平方米(包括設在地下二層綜合辦公用房)。
地面景觀效果圖見圖2。

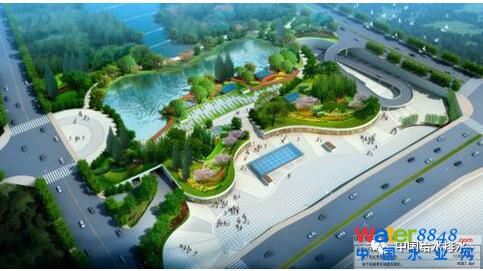

圖2 地面景觀效果圖
3.地下一、二層布局設計商業服務用房位于該大型綜合體的-1F南側。平面內柱網間距為8~15米，為商業后期靈活布局提供了有利的條件。平面內空間層高為6米，滿足一切商業用房的使用需要。平面內在中部位置設置有公交站的出入站門廳，并直通下沉式休閑廣場，沿下沉式廣場靈活布置設置商場出入口。
停車庫設計位于該大型綜合體的-1F北側，設計為機械式雙層停車庫，總的設計停車位數量約為180個，為中型停車庫。在西側設置車庫入口、東側設置出口，車庫進深約20米，采用中間通車道、兩面垂直停車的方式，合理、高效的布置停車位。停車庫內部層高為6米，滿足雙層機械式停車庫的凈高要求。

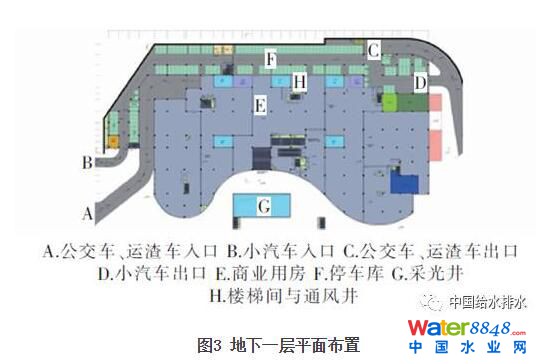

圖3 地下一層平面布置
公交首末站設計位于該大型綜合體的-2F，根據區域定位，該首末站屬于中型站，有效配車總數為30輛。公交站嚴格設置車輛入口及出口，在東側設置入口、西側設置出口通過匝道與城市道路相連接。出入口凈寬均為9米，車道坡道最大為8%。因用地緊張，在出入口段兼作污水處理廠運渣車的出入口，運渣車不通過場站內部，通過專用的坡道通往-3F。平面內柱網均為8~15米，層高7.5米。在平面適當位置布置有為公共站服務的配套服務用房，包括辦公、食堂、機修等附屬設施。

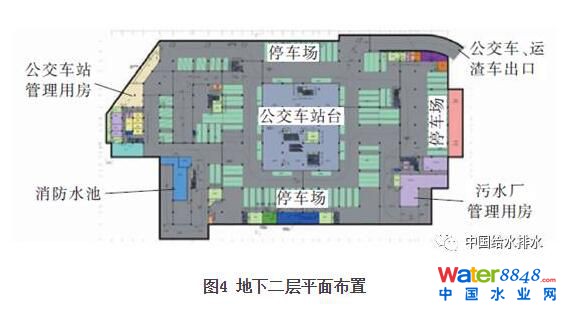

圖4 地下二層平面布置
4.地下三、四層(污水廠)設計污水處理設計總規模6.0×104 m3/d，近期處理水量3.0×104 m3/d，遠期增加3.0×104 m3/d，土建一次實施，設備分期安裝。
尾水排放受納水體為小車河，執行《城鎮污水廠污染物排放標準》(GB18918-2002)中的一級A標準。
污水生化處理采用改良A2/O工藝、二沉池采用矩形周進周出沉淀池、污水深度處理采用高效沉淀池工藝、消毒采用紫外線消毒工藝;其中20%規模的中水再采用纖維轉盤濾池+次氯酸鈉輔助消毒。
污泥濃縮脫水采用“疊螺式污泥濃縮機+高壓彈性壓榨機”，污泥脫水至含水率≤60%。

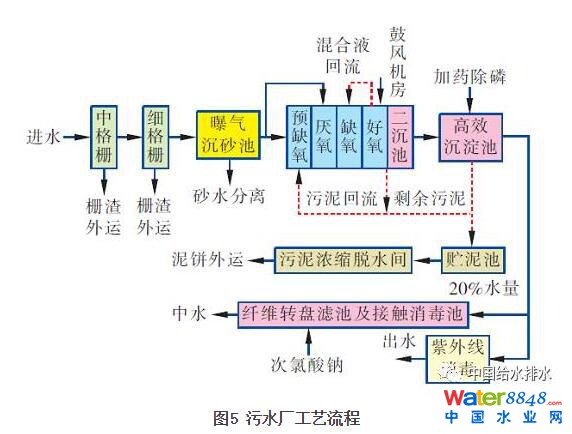

圖5 污水廠工藝流程
污水廠平面功能分區根據工藝流程，設置預處理區、二級處理區、深度處理區、污泥處理區、公用建筑區、車行道及管廊區，各分區具有相對獨立性和完整性。污水廠設置一條雙向6.0m的單車道供運輸使用，綜合用房可直接通往負三層、負四層，便于生產管理或參觀人員的出行。箱體總長161.05米、總寬104米，面積1.54公頃(見圖6、圖7)。

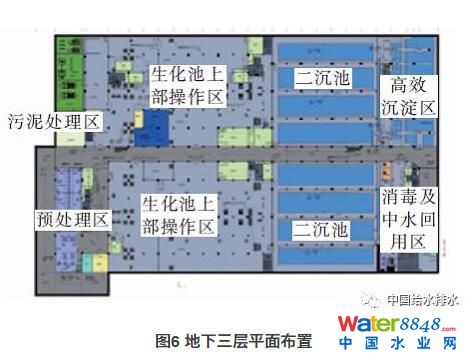

圖6 地下三層平面布置

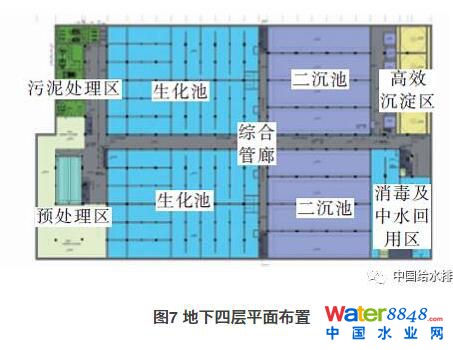

圖7 地下四層平面布置
5.交通組織該項目使用功能眾多，人員與車輛流動頻繁，必須合理、有序的組織與疏導交通。
綜合體內主要人流分為三股：公園休閑人流、商業用房人流、公交場站客流、辦公人流。主要出入口與南面延安南路緊鄰的下沉式休閑廣場及下沉式廣場與地面公園之間采用室外大臺階相連，做到了休閑人流與其他人流的有效分隔。辦公與公交客流均有單獨的出入口，車流均位于東西兩側，嚴格做到基地內的人車分流，保證了優越的休閑公園品質。
綜合體內主要車流分為三股：污水廠運渣車、公交車及小型機動車。在平面及車流交通組織中，根據三股車流的使用頻率，將頻率較小的運渣車與公交車混用入口，在節約用地的同時，也保證了正常的使用需求。用地西側設兩個機動車入口，其中一個為機動車停車庫專用，另一個作為公交車、運渣車使用。用地東側分別設停車場出口及公交車、運渣車出口，由于地形高差大，兩出口匯合后通過匝道與中山中路相接。
6.關于地下式污水廠設計的幾個問題探討
6.1地下箱體平面布置一般為矩形或近似矩形。
總體布置上明確功能分區，各構筑物之間布置緊湊，構筑物間盡量采用渠道連接，充分利用地下空間，減少箱體占地面積，節省工程造價。
6.2工程安全措施
在易發生事故的處理單元，充分做好工程設計預防措施。如：
1)任何情況下不能被淹沒。粗細格柵易發故障導致污水發生滿溢事故，在格柵旁增設人工格柵，在緊急狀態下啟用，防止污水從格柵前溢出。
2)消除有毒有害氣體。加強通風、除臭等措施，并設置有毒有害氣體檢測儀(H2S檢測儀)。
6.3污水泵站是否必須單獨設置
《室外排水設計規范》(GB 50014-2006)中5.1.3條：抽送產生易燃易爆和有毒有害氣體的污水泵站，必須設計為單獨的建筑物，并應采取相應的防護措施。
地下式污水廠各構筑物需組合在一個箱體內，污水泵站難以做到與其他構筑物有一定的間距，但可作為一個單獨的防火分區采用防火墻隔離。
6.4消防與防火分區面積劃分
地下式污水廠消防需考慮的問題：1)交通組織與運輸;2)安全疏散與消防車道;3)防火墻及防火分區面積;4)消防給水及滅火器配置;5)通風;6)電氣及自控系統。
設計當時指導消防設計的規范為《建筑設計防火規范》(GB50016-2006)。對于地下式污水廠，對應條款是執行第3章廠房和倉庫中的相關內容，主體是地下廠房，生產的火災危險性為戊類，地下式廠房防火分區的最大允許建筑面積≤1000m2。 值得注意的是，2014版“防火規范”(2015年5月1日施行)在第3.3.1條款中的表下增加了一條注6，即：廠房內的操作平臺、檢修平臺，當使用人數少于10人時，平臺的面積可不計入所在防火分區的建筑面積內。雖然新舊規范對防火分區面積沒有變化，但如何計算其面積卻有本質的變化，極大地影響著防火分區的劃分。污水處理廠內有許多大面積的操作平臺巡檢走廊、檢修平臺等空間，因為平時沒人使用，僅在巡檢時有人工作，主要為生產服務的工藝設備而設置，所以這些平臺可不計入防火分區的建筑面積。
該項目因功能復雜，疊合公交首末站及商業用房，因此在施工圖階段由省消防主管部門組織召開了該項目特殊消防設計專項評審，專家組意見包括：1)污水處理廠的防火設計可參照戊類工業廠房的防火設計要求確定;2)污水處理廠的防火分區可以按照實際的設備用房的建筑面積計算(非設備用房空間不計入防火分區面積)，每個防火分區建筑面積不應大于1000平方米;3)在人員疏散系統完全獨立、污水處理廠與公交首末站及商業用房實行嚴格防火分隔的條件下，現疊合建設方案可行。
6.5結構伸縮縫
超長的地下構建筑物往往需要設置伸縮縫，由于止水帶在施工時易破損、后期老化易出現漏水的現象，故提倡盡可能不設縫。采用加強帶+補償收縮混凝土的方式能有效的解決混凝土早期的溫度和收縮應力，不會產生溫度裂縫，降低漏水的風險。
正常使用期間，地下構筑物處于溫度相對恒定的工作狀態，溫差非常小，不易產生溫度裂縫，即使后期出現滲水現象，用混凝土表面堵漏劑也易于解決。
