現階段我國污水處理規模體量巨大，碳中和在未來污水廠中的運行中必將成為一大趨勢，其對推動行業乃至社會的綠色發展具有重大意義。然而，受限于污水行業技術水平低等諸多因素限制，我國目前尚未建成真正意義上的“碳中和”污水廠。

本次推薦的參考文獻是以北京某污水廠為實例，從理論上分析了當前AAO工藝條件下污泥厭氧、水源熱泵以及太陽能利用對碳中和運行的貢獻潛力，并得出污泥厭氧能量自給率僅達53%的結論。

在我國污水有機物含量低不利于能量回收的情況下，如何制定碳中和發展之路?值得深思。摒棄AAO工藝，利用碳源濃縮技術、主流Anammox技術以及高效厭氧技術，組建低能耗、高能源回收的新型污水處理工藝或許是未來的解決途徑之一。

在全球溫室效應及氣候變化背景下，污水廠污水處理碳中和將會是未來污水處理行業的發展趨勢。

目前，一方面污水處理屬于高耗能行業，勢必會導致較高的碳排放足跡;另一方面，污水中本身蘊含較多的能量(有機物、熱能等)，為實現污水處理過程能源自給及碳中和運行提供了客觀基礎。展望污水處理的未來前景，多個國家已經陸續發布了污水廠碳中和技術路線圖。

美國水環境研究基金(Water Environment Research Foundation)提出了2030年美國所有污水處理廠均要實現碳中和運行的目標。歐洲一些國家也相繼發布了污水廠能源管理手冊。在世界范圍內，部分污水廠已經通過技術升級實現了能量自給及碳中和運行(表1)

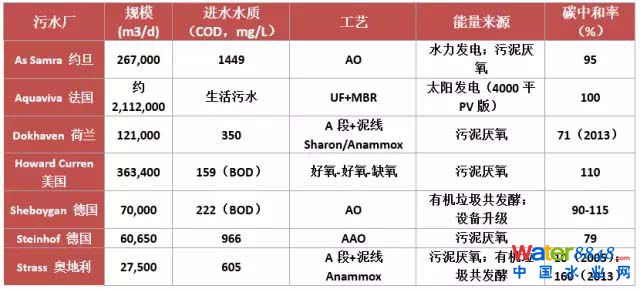

表1 目前國際上實現能量自給/碳中和的污水廠案例

研究人員以北京一座處理規模為60萬噸的污水廠為實例(AAO工藝)，對污水廠碳中和運行進行了潛力分析。研究人員主要從以下三個角度，考慮了污水廠實現碳中和的途徑。

回收污水中有機物的能量。

利用水源熱泵技術回收污水中熱能。

基于目前污水廠一般占地面積較大，沉淀池和曝氣池的表面可以用于鋪設太陽能光伏發電板，利用太陽能發電。

污水中有機物能量回收主要依靠針對污泥的厭氧過程實現。污水處理過程中會產生初沉污泥和二沉污泥，污泥經過厭氧處理(Anaerobic digestion, AD)產生沼氣，沼氣經過熱電聯產(CombinedHeat and Power, CHP)產生電能和熱能。

“污泥厭氧產沼氣+熱電聯產”AD-CHP過程中產生的電能可以用于補償污水廠的能耗，從而降低污水廠的碳足跡排放，甚至實現碳中和運行。

 目前，我國污水處理規模體量巨大、消耗能量多，碳中和（污水處理低碳運行與能源消耗自給自足）在未來污水廠中的運行中將成為一大趨勢，其對推動行業的綠色發展具有重大意義。然而，受限于污水行業技術水平低等諸多因素限制，我國目前尚未建成真正意義上的“碳中和”污水廠。

研究人員以北京某污水廠為實例，分析了當前主流工藝條件下污泥厭氧、水源熱泵以及太陽能利用對碳中和運行的貢獻潛力，認為當前污泥厭氧能量自給率僅達53%。

污水碳中和運行已被國際推行

展望污水處理的未來前景，多個國家已經陸續發布了污水廠碳中和技術路線圖。目前，一方面污水處理屬于高耗能行業，勢必會導致較高的碳排放足跡；另一方面，污水中本身蘊含較多的能量（有機物、熱能等），為實現污水處理過程能源自給以及碳中和運行提供了客觀基礎。

美國水環境研究基金(WaterEnvironmentResearchFoundation)提出了2030年美國所有污水處理廠均要實現碳中和運行的目標。歐洲一些國家也相繼發布了污水廠能源管理手冊。在世界范圍內，部分污水廠已經通過技術升級實現了能量自給及碳中和運行。

回收有機物能量貢獻率僅53%，理想狀態可達270%

研究人員以北京一座處理規模為60萬噸的污水廠為實例(AAO工藝)，對污水廠碳中和運行進行了潛力分析。

當前，污水廠實現碳中和途徑主要有以下3個途徑：回收污水中有機物的能量；利用水源熱泵技術回收污水中熱能；基于目前污水廠一般占地面積較大，沉淀池和曝氣池的表面可以用于鋪設太陽能光伏發電板，利用太陽能發電。

污水中有機物能量回收，主要依靠污泥的厭氧過程實現。在污水處理過程中，會產生初沉污泥和二沉污泥，污泥經過厭氧處理產生沼氣，沼氣經過熱電聯產產生電能和熱能。

在“污泥厭氧產沼氣+熱電聯產”過程中，產生的電能可以用于補償污水廠的一部分能耗在理想狀態下，甚至可以實現碳中和運行。

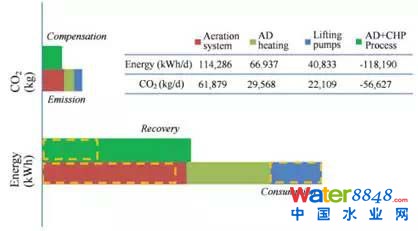

模型針對北京幾個污水廠的實際污水水質，模擬計算了“污泥厭氧產沼氣+熱電聯產”過程對水廠總體能源自給的影響，其貢獻值僅為53%。需要強調的是，如果改進工藝，在不考慮設備引起的能量損失情況下，碳中和率可以達到270%。

理論值和實際值產生巨大差異說明，污水廠碳中和運行的潛力有待挖掘，如果提高設備（提升泵、曝氣泵）效率、優化工藝過程（污泥厭氧產甲烷過程），回收污水有機質所蘊含的能量很大，碳中和率可以達到非常理想的狀態。

水源熱泵產生的熱能高，太陽能利用亦可直接提供電能回收污水有機質所蘊含的能量外，還可以考慮污水熱能和太陽能。

基于北京地區污水廠案例研究，北京大部分月份的溫度差能夠滿足水源熱泵技術的應用條件，為利用水源熱泵回收污水熱能提供了基礎。

根據模擬計算結果，1噸出水溫度如果降低1℃，水源熱泵回收的熱量若由煤電產生，等效于產生0.26kwh煤電時的燃煤消耗。經過初步估算，只利用出水量的1/5所回收的能量，足以彌補上述提到的有機物能量實際回收不足帶來的能耗缺口。

然而，水源熱泵雖然產生的能量高，但并不能直接產生電能，只是產生熱能，不方便將富裕熱能向周邊供給。比如需要考慮向周邊供給半徑、市政供熱網絡的互動等因素。

不過，太陽能的利用可以直接提供電能。根據北京幾座大型污水廠的情況，每萬噸污水處理規�？晒┨�陽能鋪設的反應池表面積在1147m3~1576m3之間。

基于商業化光伏太陽能板的產電效率，污水廠太陽能利用可以補償10%的能耗損失。但是，其對碳中和運行的貢獻率低于回收污水中有機物的能量或利用水源熱泵技術回收污水中熱能。

作者系中宜環科環保產業研究院研究員清華大學環境學院博士

相關鏈接

北控清潔能源拓展“光伏+污水廠”

日前，北控水務參與投資的北控清潔能源擬以每股0.17港元（單位下同）向啟迪科創有限公司發行40.45億股新股。所得款項凈額6.87億元，用于開發其光伏發電相關業務及作一般營運資金用途。

公告顯示，啟迪控股及其關聯企業的水廠數量達到158家，設計規模近600萬噸╱日水處理量。同時，啟迪控股將在各地科技園、產業園、孵化器屋頂建立分布式光伏發電站。因而，未來北控清潔能源與啟迪控股將在分布式資源上形成優勢互補、協同發展。

據悉，在今年5月，北控水務就曾聯手北控清潔能源，擬在全國300多座污水廠中建分布式光伏電站。電站建設完成且相關條件達成后，北控清潔能源將向北控水務集團出售電能，打開了“光伏+污水廠”的合作新模式。而此次與啟迪合作，或可看成是在此模式基礎上的新的拓展。

 就在我們將目光的注意力集中在厭氧氨氧化和好氧顆粒污泥之際，很多人忘記了前幾年業內非常熱衷的MFC技術已經取得了一定規模的中試。污水處理觀察微信公眾號注意到，日前，在美國波士頓坎布瑞恩創新中心的微生物燃料電池（MFC）的中試規模達到了2.25噸，可以生產出清潔的出水，供15人使用，并且MFC自身產生電能驅動中試裝置的運行，產生的電能還略有盈余。

這是一個很了不起的突破，這對于傳統污水處理行業是一個絕對的好消息，污水處理行業耗能巨大，僅在美國污水處理行業的能耗就在全國總能耗的約1.5%，如果能夠?qū)崿F(xiàn)污水處理的完全能量自給，會對行業及社會產生深刻的影響。

其他研究MFC的團隊也在突破規模的放大，加州圣迭戈的J.CraigVenter研究中心的規模達到了630升，處理的養豬廢水。該中心還在墨西哥籌劃一個更大規模的中試MFC，研究人員稱在未來三五年內實現商業化。而坎布瑞恩中心則希望MFC能進一步放大到每天20噸的規模。

美國賓夕法尼亞州立大學環境工程系教授BruceLogan是MFC領域的國際權威，他曾經估計微生物燃料電池實現工業應用需5~10年。但目前一些中試規模的放大似乎在小型分散式的污水處理站有了用武之地。

相比較于國外同行在不斷追求規模的放大和成本的降低，筆者接觸過一位中國的同行，中國的同行似乎更在意機理的研究，這也許對發表文章很有用。東西方理念的差別，也造成這一技術在各國的不同發展局面。
