威立雅水務技術 高級工程師 宮曼麗 博士

下面我們有請威立雅水務技術高級工程師宮曼麗做報告。她的報告題目是威立雅先進的污泥處理解決方案及新案例介紹。

宮曼麗：尊敬的各位領導，嘉賓，以及在座的各位同仁，大家上午好。今天要和大家一同探討的是威立雅的污泥處理技術，包含基于與消化工藝相關的（熱電聯產，熱水解，協同厭氧消化技術）和污泥焚燒技術以及相關的案例。

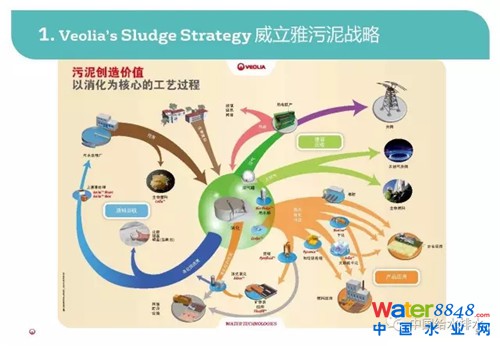

這張圖是我們威立雅公司的污泥戰略圖，其中囊括了所有威立雅的污泥處理技術，大家可以看到，這些技它主要是以消化為中心展開的。這里根據沼氣的利用，最終污泥的回用用途以及污泥中N、P元素的回收情況，可以將這些污泥處理技術大致分為三種類型，即能源利用型，產品回用型和原料回收型。

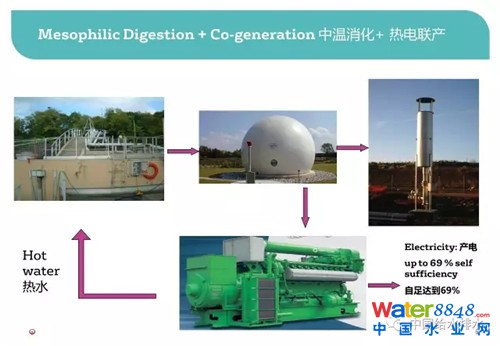

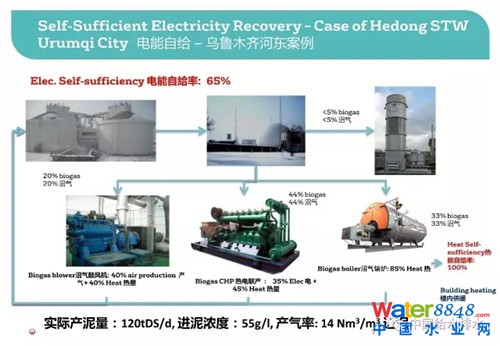

第一種要和大家分享的基于消化工藝的先進的污泥處理技術是消化和熱電聯產。威立雅在中國有兩個消化和熱電聯產的案例，目前運行的都不錯。第一個業績是烏魯木齊河?xùn)|污水處理廠污泥消化和熱電聯產工程，該項目的處理規模是40萬噸污水/天。污泥消化工程包括兩期：一期4座消化池的改造和二期2座消化池的新建。一共6座消化池。配備有3臺500kw的沼氣發電機，2臺500kw的沼氣鼓風機。

這座污水處理廠每天共產生約120噸干泥。實際沼氣產量為32400Nm3/d（該廠現階段未滿負荷運行）。產生的沼氣約有 40%進行熱電聯產，20%拖動沼氣鼓風機，30%用于沼氣鍋爐。最終，該廠實現了熱能的100%回用，電能自給率65%。

第二個熱電聯產的業績是青島麥島污水處理廠污泥消化和熱電聯產工程。這個業績已經在多次會議上討論過，該廠的日處理規模為14萬噸污水。設有有兩座消化池，單座容積12000立方米。日設計進泥量48噸干泥，沼氣日產量15000立方米。沼氣全部供給4臺400kw的國產沼氣發電機進行熱電聯產，發電余熱用來給消化池保溫。通過熱電聯產可以實現電能覆蓋到全廠用電量接近70%的目標。

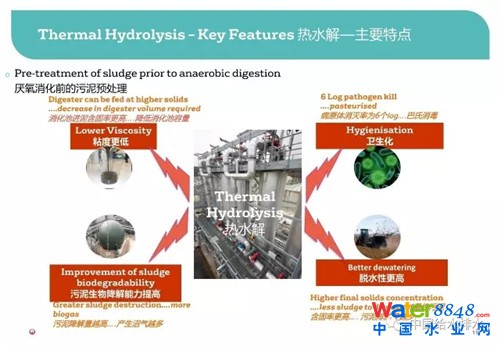

第二種基于消化應運而生的污泥處理技術是污泥熱水解技術。它一般是作為消化的一種預處理工藝出現的。熱水解就是利用高溫高壓蒸汽，實現對污泥蒸和煮的過程。在這個過程中，污泥細胞破壁，胞內物質溶出，成為了可以利用的一部分基質。這樣一來，沼氣產量得到了提高；污泥粘度降低，使得消化池可以接收含固率更高的污泥；對污泥進行高溫蒸煮也是一個細菌滅活的過程，因此污泥的衛生學指標也將得到改善；最后，消化后脫水工藝可以實現更高的污泥含固率；減少后續處理或處置的設備或污泥體積。

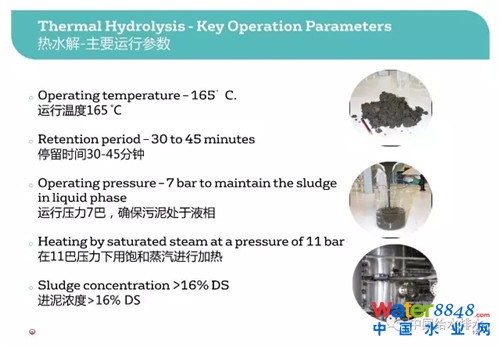

熱水解工藝的運行參數是運行溫度165度，停留時間30-45分鐘，運行壓力7巴，用11巴壓力的飽和蒸氣對污泥進行加熱，進泥濃度在16%DS以上。經過多年的研究和工程經驗反饋，目前威立雅的熱水解工藝分為間歇式和連續式兩種。

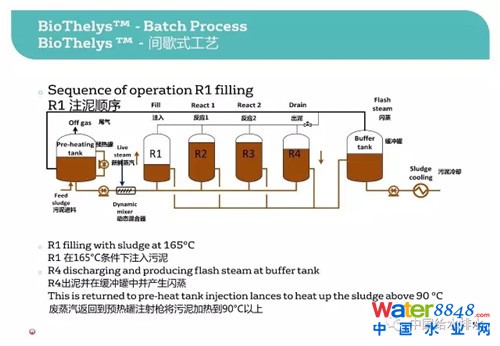

間歇式的工藝包含預熱罐，反應罐，緩沖罐，污泥和新鮮蒸汽混合用的動態混合器組成。污泥在預熱罐中完成預熱過程，熱源來自于緩沖罐產生的廢熱蒸汽；在反應罐中依次完成注泥、反應和卸泥的過程；污泥在緩沖罐中臨時儲存，并釋放廢熱蒸汽。

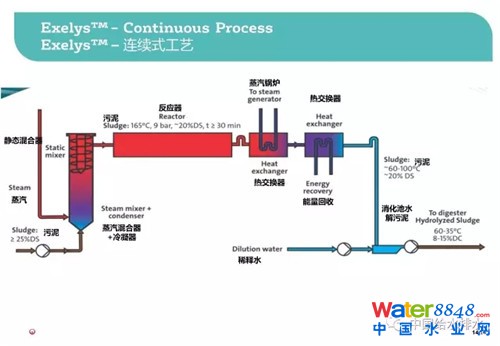

連續式污泥熱水解工藝可以處理含固率大于25%的污泥。污泥和蒸汽在蒸汽混合器中混合，再進入到管式反應器中反應。在反應器中保持污泥的停留時間大于30分鐘。接下來經過兩級換熱，回收熱量，提高系統熱效率。高溫?zé)嵊脕?lái)產蒸汽，共熱水解自身利用；低溫蒸汽可以用來給其他消化池保溫或者建筑加熱。

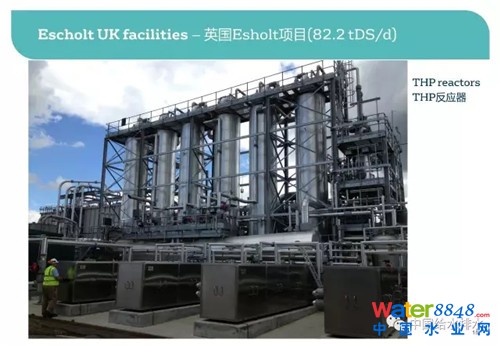

圖示是威立雅在英國Esholt污水處理廠的間歇式熱水解工藝現場照片。該熱水解工藝的污泥日處理量為82.5噸干泥。采用6座熱水解反應器，單座容積23立方米。

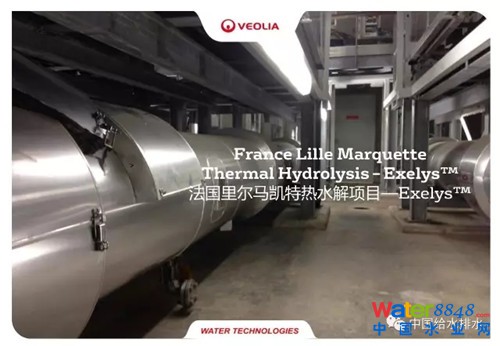

這是我公司在法國里爾馬凱特污水處理廠采用的連續式熱水解的現場照片。這個項目的日處理能力是60噸干泥。熱水解采用12米長的管式反應器，外殼包有保溫層。這座污水處理廠環河而建，威立雅為其進行了水廠處理工藝的升級改造，采用了緊湊型工藝，增設了三級處理工藝。泥區主要采用熱水解+消化+干化的處理工藝。

第三種和消化相關的工藝是聯合厭氧消化，Biomet®。這個工藝與普通協同厭氧消化相比，前面增加了水解段。這樣做的目的是可以促進揮發性脂肪酸的產生，給產甲烷菌提供更多的可利用的底物，從而使得產甲烷的反應向正方向進行。

這是威立雅在南布達佩斯污水廠的聯合厭氧消化的業績。增加聯合厭氧消化之后，沼氣產量提高了4倍，熱電聯產產電提高的3倍，能源自給率達到80%。

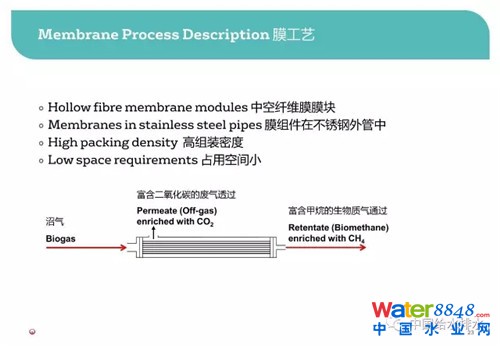

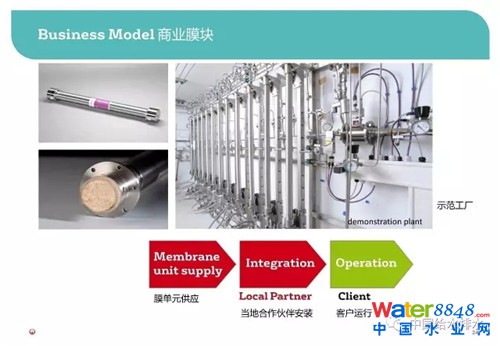

跟消化相關的技術，都會有沼氣產生。因此，威立雅也開發了基于膜工藝的沼氣提純技術。采用中空纖維膜，利用二氧化碳和甲烷在膜中不同的透過速度，實現甲烷的分離和提純。

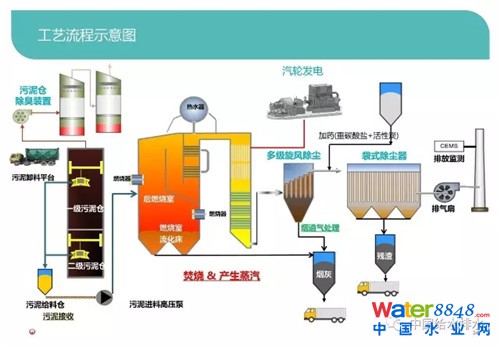

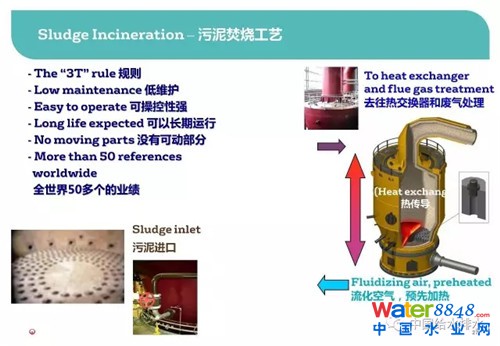

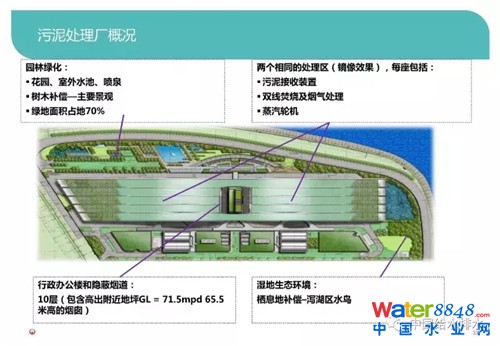

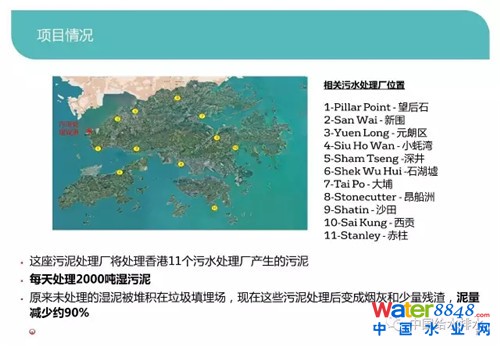

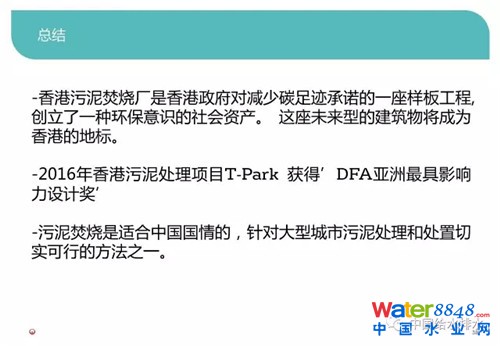

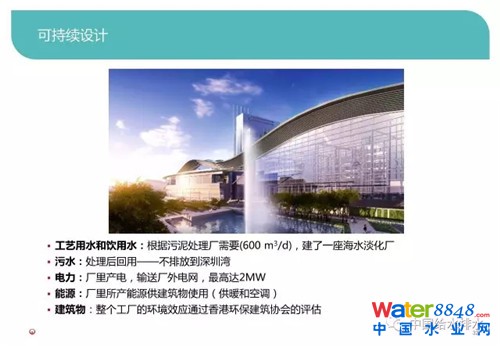

第二類在這里想和大家分享的污泥處理技術是污泥焚燒。威立雅的污泥焚燒技術主體工藝采用的是鼓泡式流化床焚燒爐。它是由風室、拱頂、砂床、燃燒室、爐頂和煙道組成。污泥在爐內燃燒，遵循“3T”規則，煙氣經過換熱和煙氣處理工段，最后處理后的潔凈煙氣達到歐盟2000標準排放。由于焚燒爐是用耐火磚砌筑而成，內部沒有移動部件，所以運行穩定，維護費用低。

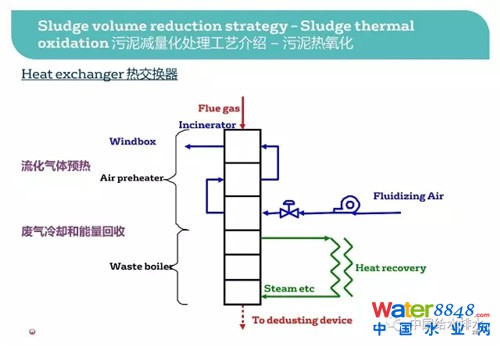

污泥焚燒后煙氣進入的下一設備是煙氣換熱器。換熱器實現兩個功能：第一個功能是給流化空氣預熱；另一個功能是回收煙氣中的熱量，提高系統的熱效率。若焚燒之前有干化工藝存在，那么這部分回收的熱量可以轉換成飽和蒸汽，供給干化機使用。

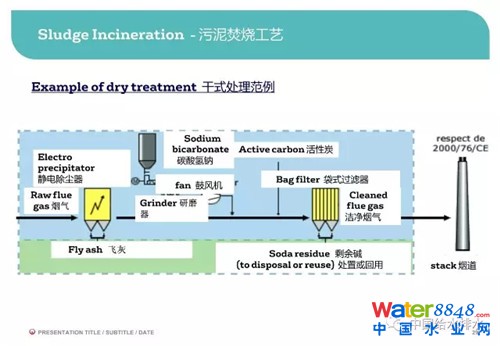

經過換熱之后的煙氣，它的溫度已經降低到200度左右，可以進入煙氣處理工段。目前，煙氣處理的主流工藝是干法處理工藝。即在線投加碳酸氫鈉和粉末活性炭，去除污染物質，反應產物被后續的布袋除塵器截留。
