MBBR工藝(MBBR-移動床生物膜反應器）

MBBR工藝是通過向反應器中投加一定數量的懸浮載體，提高反應器中的生物量及生物種類，從而提高反應器的處理效率。由于填料密度接近于水，所以在曝氣的時候，與水呈完全混合狀態，微生物生長的環境為氣、液、固三相。載體在水中的碰撞和剪切作用，使空氣氣泡更加細小，增加了氧氣的利用率。另外，每個載體內外均具有不同的生物種類，內部生長一些厭氧菌或兼氧菌，外部為好養菌，這樣每個載體都為一個微型反應器，使硝化反應和反硝化反應同時存在，從而提高了處理效果。



1、 前置反硝化工藝 工藝流程圖：



　　污水經格柵去除粗大漂浮、懸浮物后，經過提升泵房，進入出沉池去除部分SS、COD、BOD等物質，經預處理的污水采用上向流進入第一級ABAF濾池，利用回流液中的硝態氮進行反硝化作用、并消耗降解部分COD和BOD，污水進入第二級 OBAF濾池后,對剩余的COD、BOD進一步降解，同時利用消化作用大量降解氨氮，形成硝態氮，出水進入清水池貯存待反沖洗用，部分出水回流到ABAF進水口用于反硝化。生物處理以外連接化學除磷工藝，可保證出水總磷≤ 0.5mg/l，NH3-N ≤ 5 mg/l，TN ≤ 10mg/l。運行過程中，濾池運行一段時間后需對濾池進行反沖洗；反沖洗采用氣水聯合反沖洗，反沖洗污水通過反洗緩沖池返回沉淀池，與原污水混合進行處理。

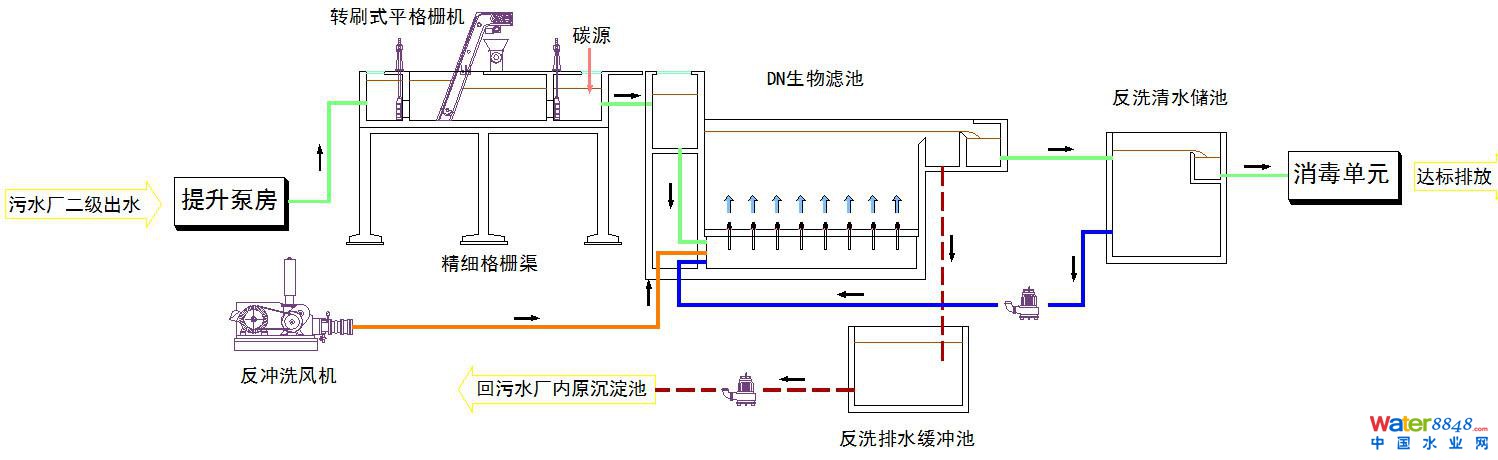

2、深床濾池工藝流程：

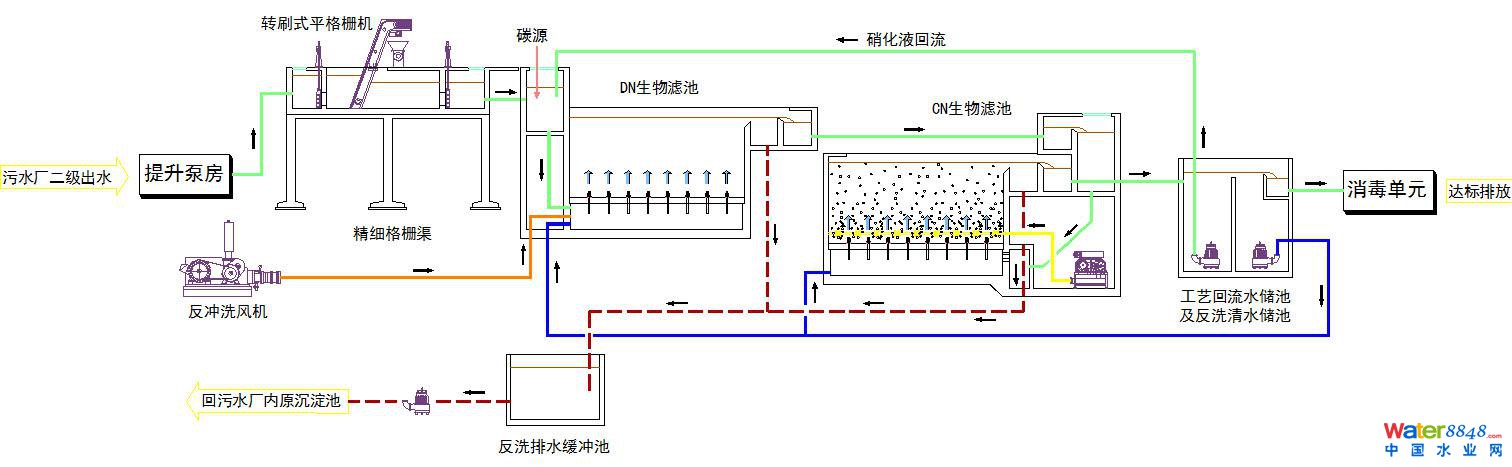

　　生活污水經過提升泵房，進入格柵去除粗大漂浮、懸浮物后，采用上向流進入深床濾池，利用污水中的硝態氮進行反硝化作用、并消耗降解COD和BOD，若來水碳源不足，需外部投加碳源，出水總氮滿足一級A標準。

　　使用范圍：適用于污水廠的提標改造和深度處理。

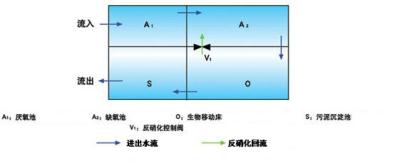

 3、 SSMBBR工藝：

SSMBBR工藝是全系統的，以活性污泥法運行的懸浮填料工藝，包含懸浮填料在系統內的防堆積、防堵塞設計和填料對墻體、設備及曝氣系統的防摩擦設計等。

A²O、AO、氧化溝、SBR等任何工藝都可以改造成SSMBBR工藝，SSMBBR工藝中懸浮填料可以任意投放在水解池、厭氧池、缺氧池、好氧池而不會在末端堆積和堵塞，流化效果好，能夠提高系統內的生物量及生物活性，顯著提高污廢水的處理效率。

SSMBBR工藝尤其適用于占地面積小，池容不足的城市污水處理廠和工業園區廢水處理廠的提標擴容工程。

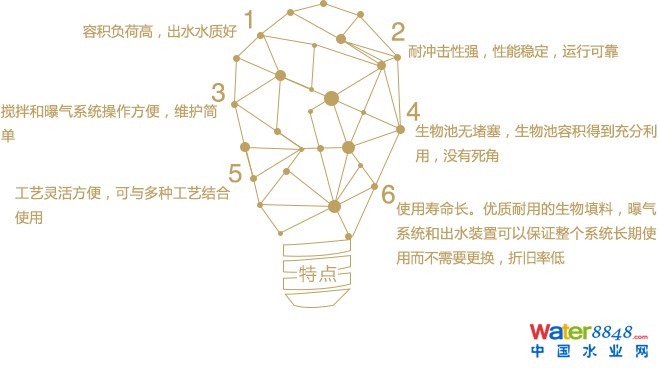

特　點：

· 無須調整F/M比率

· 使用高效的改性生物懸浮填料，提供最適合的微生物生長環境及大比表面積，使系統內維持高生物量和高生物活性。

· 反應速度快、處理效果好，以生活污水為例，BOD去除率96-98%、COD去除率95%-97%、氨去除率98-99.9%、氮去除率80-85。

· 易于操作、無須維護

· 污泥產生量極少

· 無污泥膨脹、無堵塞

· 占地小、投資少、耗電量低、運行成本低

· 對老舊污水處理廠的提標擴容、高污染的廢水處理具有顯著的效果

4、15種工藝技術


我國飲用水新標準（GB5749-2006）已于2012年7月強制執行，但目前95%以上的地表水廠是在現行水質標準頒布之前設計建造的，設計及運行參數完全達不到新標準的要求。面對不斷增加的供水壓力，水廠改造已經成為我國供水領域的首要任務。

1.給水廠提標改造及深度處理

☆ 針對水源污染導致水質不達標的解決方案

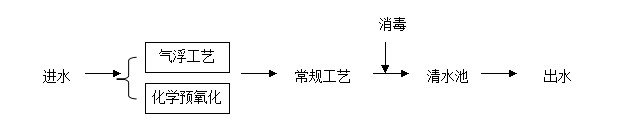

（1）化學預氧化（適用于低溫低濁，或者有機物含量高的水源水質）





（2）強化生物法預處理（適用于水體中氨氮及有機物超標的微污染水源水）

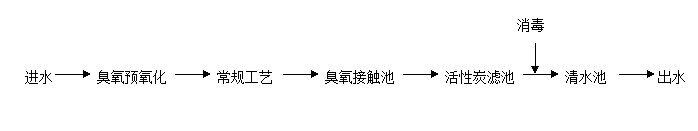

（3）深度處理工藝（適合于原水水質為劣Ⅲ類或以下的地表水）











（4）其他工藝

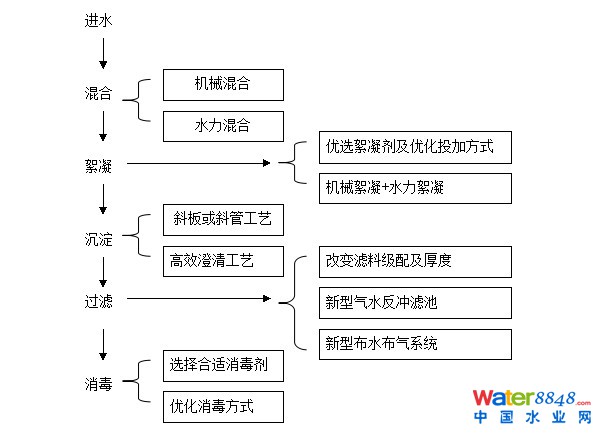

☆ 原有工藝不完善導致出廠水不達標解決方案

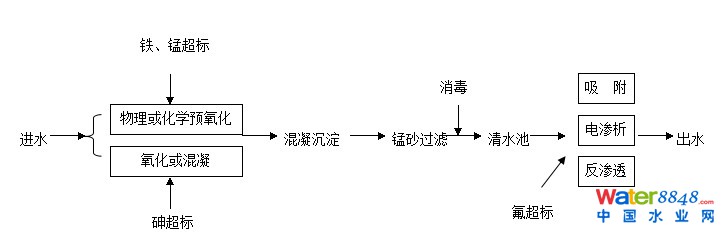

☆ 鐵、錳等特殊污染物超標



















2、污水處理廠提標改造

在不新增占地面積的情況下，對現有污水處理廠進行提標改造，可以對初沉池、生化工藝分別進行技術改造，分述如下：

（1）

初沉池存在問題：泥量大，含固率低；碳源流失嚴重；污水可生化性變差。

改造后效果：合理排泥，含固率提高，無需污泥濃縮池；具有水解酸化和生物除磷功能；提高污水的可生化性。



（2）生化工藝改造措施

A 常規曝氣生物濾池工藝

常規曝氣生物濾池工藝存在問題：濾池易堵塞；配水配氣不均勻，易發生溝流；曝氣系統會出現曝氣管連接處破裂，濾池?zé)o法正常運行，需經常清池維護；反沖排污不徹底；各濾池間水量不平衡等問題。

改造后效果：濾池不堵塞；采用專利設備—多功能濾管，配水配氣均勻，同時具有曝氣作用，可連續使用10年以上無需清池維護；采用氣水聯洗，排污徹底；采用專利技術“上向流濾池水量負荷自動均衡方法及結構”控制濾池間水量平衡。



B  氧化溝工藝

C  SBR工藝



3、給水廠生產廢水及污泥脫水處理

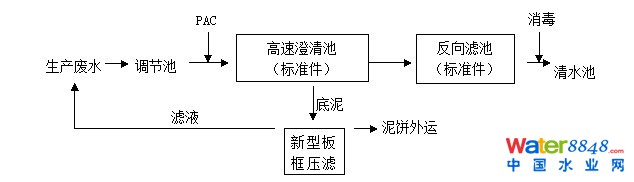

自來水廠的生產廢水主要來自沉淀池或澄清池排泥水和濾池反沖洗廢水，其中包含了原水中的雜質以及水廠投加的藥劑殘留物，其水量一般約占水廠總制水量的3%~7%，由于環境保護的需要，這部分泥水不能直接排放，另外水資源成本越來越高，因此需對這部分水進行合理的回收處理和污泥脫水處置。工藝如下：





工藝的優勢主要有：1、整個處理過程不投加PAM；2、污泥低成本脫水，脫水后含水率低于 60%；3、生產廢水經處理后沒有安全風險，出水濁度低于0.5NTU，直接并入水廠濾池出水；4、整個過程清潔生產；5、采用智能化模塊化的標準件，顯著減少建設垃圾和占地面積。



我國飲用水新標準（GB5749-2006）已于2012年7月強制執行，但目前95%以上的地表水廠是在現行水質標準頒布之前設計建造的，設計及運行參數完全達不到新標準的要求。面對不斷增加的供水壓力，水廠新建已經成為我國自來水供水領域的重要任務。

1)、水廠新建項目

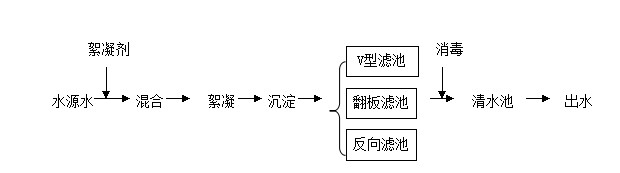

常規工藝路線

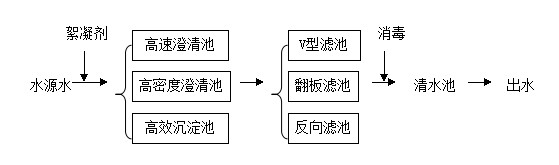

高效工藝路線



2）污水處理廠新建項目

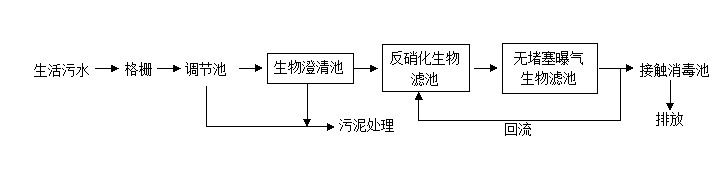

新建的污水廠主工藝采用我公司的生物澄清池+兩級生物濾池，與傳統工藝比較，可大大減少占地面積；出水水質達到國家一級A標準。



隨著我國城鎮化腳步的不斷加快，對城鎮污水處理水水質的要求也越來越嚴格，現新建（包括改、擴建）的城鎮污水處理廠均需按《城鎮污水處理廠污染物排放標準》(GB 18918 -2002)一級A標準執行，而現有的城鎮污水處理廠也需進行提標改造，將原一級B標準提至一級A標準，以符合社會發展的要求。

清泉公司針對城鎮污水處理提標改造提出的深度處理工藝方案有：

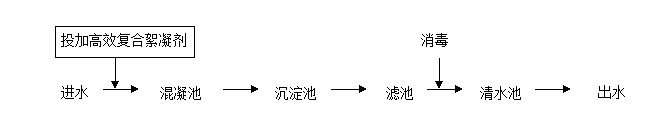

（一）微絮凝+直接過濾

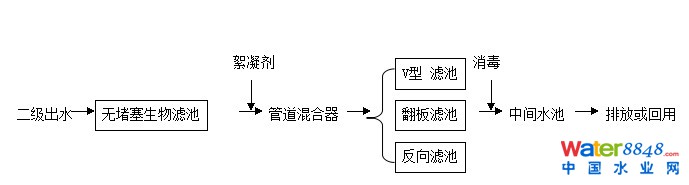

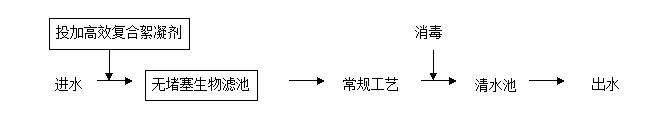

（二）無堵塞生物濾池+過濾

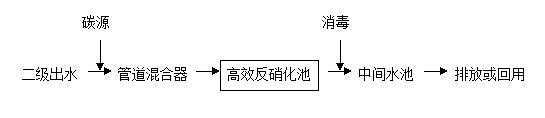

（三）外加碳源+高效反硝化濾池

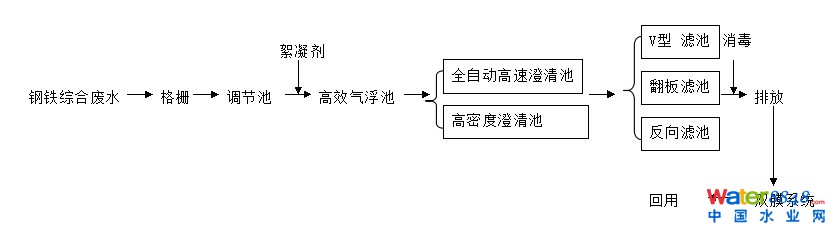

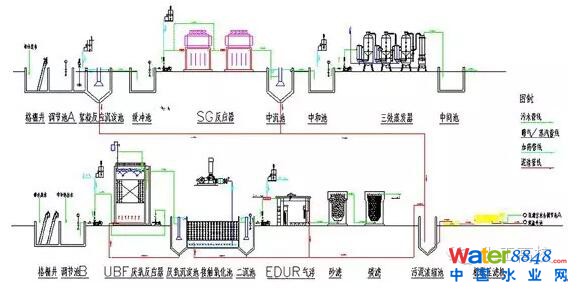

（一）鋼鐵綜合廢水

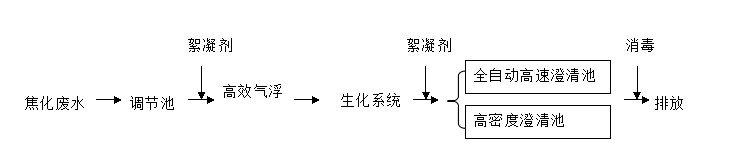

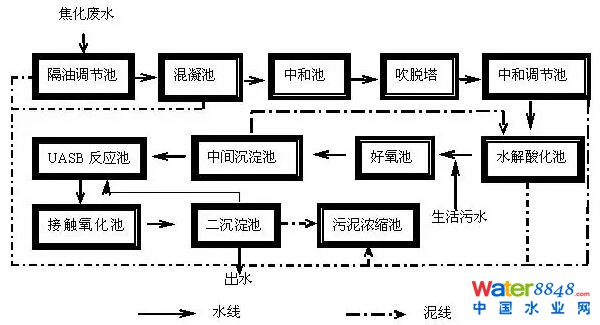

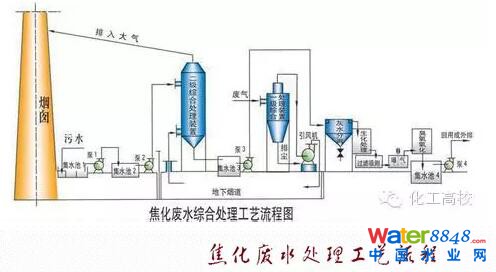

（二）焦化廢水





（來源：water8848）

【干貨】62種污水、廢水處理典型工藝和工藝流程圖

七、氧化溝工藝

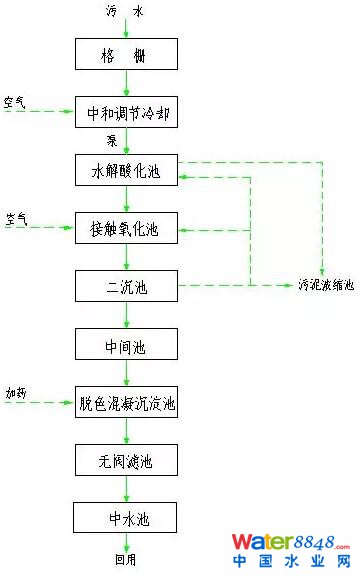

八、中水回用處理典型工藝流程

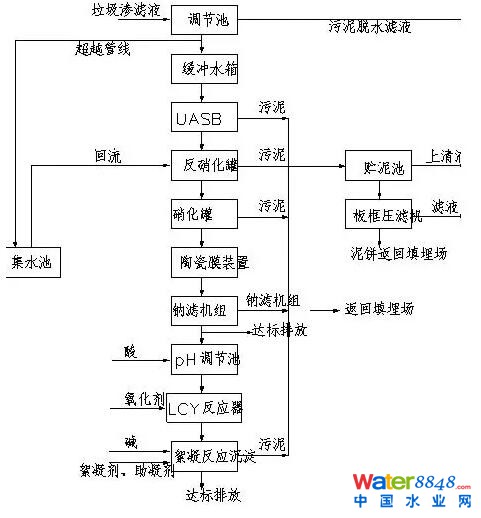

九、垃圾滲濾液典型工藝流程

十、城市污水回用處理工藝

十一、鋼鐵乳化液處理典型工藝流程

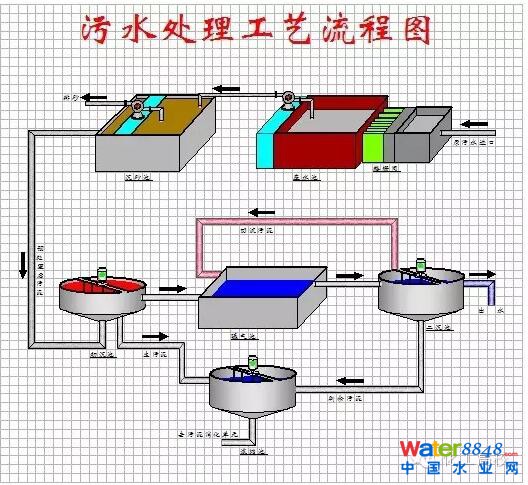

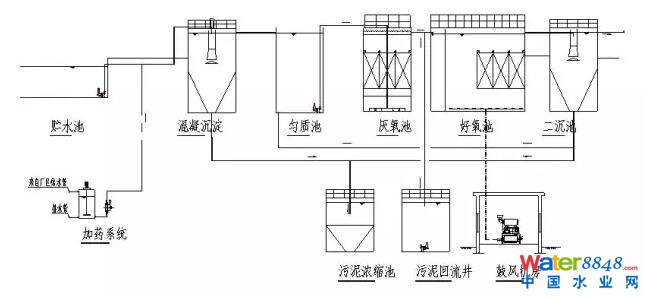

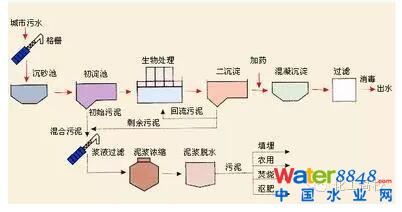

十二、城市污水處理工藝流程圖

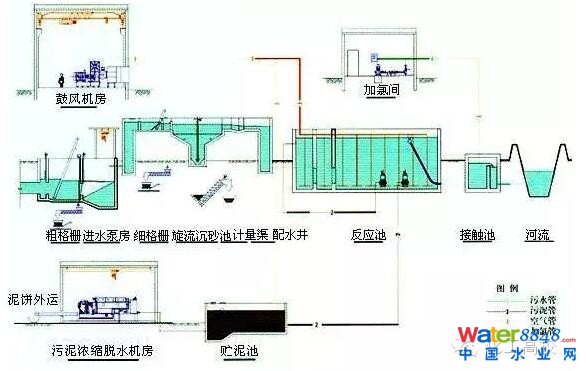

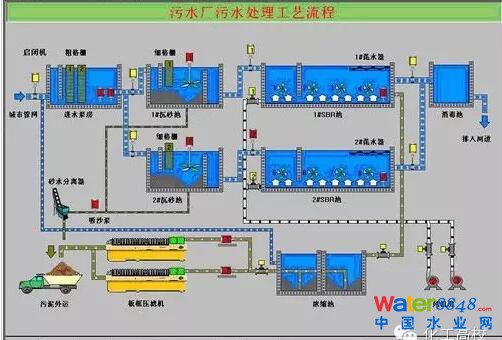

十三、污水處理廠典型工藝流程圖

十四、造紙污水處理工藝流程

十五、屠宰廢水處理工藝流程

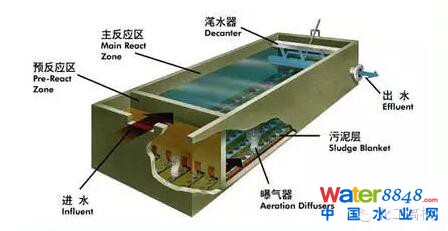

十六、CAST污水處理工藝

十七、酸洗磷化廢水處理工藝

十八、高礦化度礦井排水深度處理新工藝流程圖

二十五、污水處理工藝流程圖

二十六、城市污水處理工藝流程圖

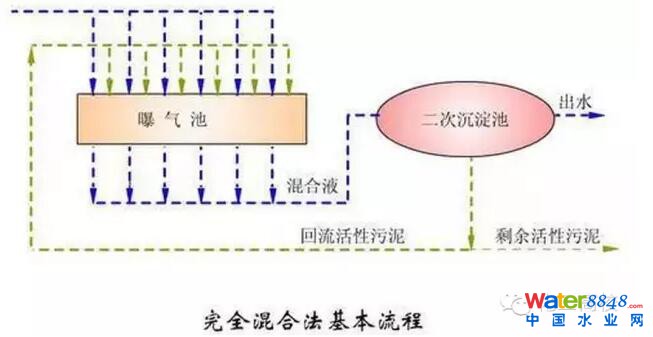

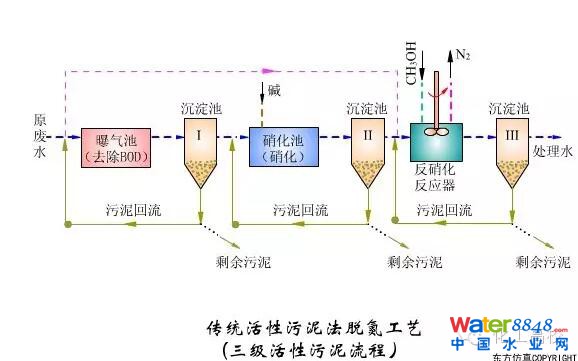

二十七、傳統活性污泥法工藝流程圖

二十八、MBFB工藝

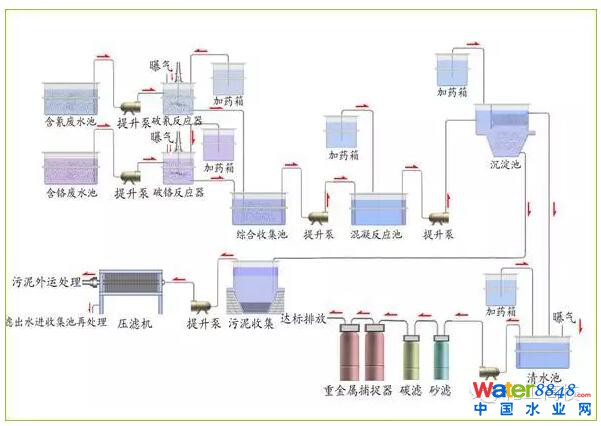

二十九、電鍍污水處理工藝流程

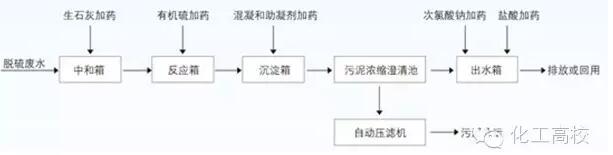

三十、脫硫廢水處理工藝

三十一、塑膠電鍍廢水處理工藝圖

三十二、煉油廠典型的廢水處理工藝流程

三十三、制糖廢水處理工藝流程圖

三十四、焦化廢水處理工藝流程

三十五、高濃度氨氮廢水處理工藝流程圖

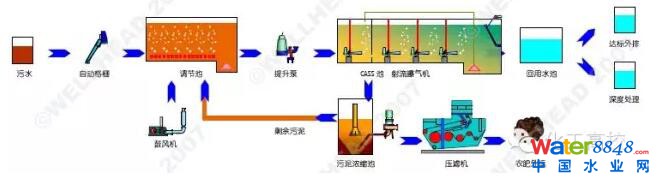

三十六、cass工藝廢水處理流程圖

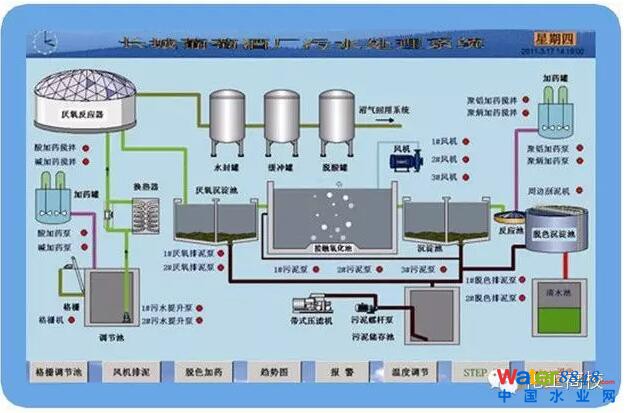

三十七、污水處理工藝流程組態圖

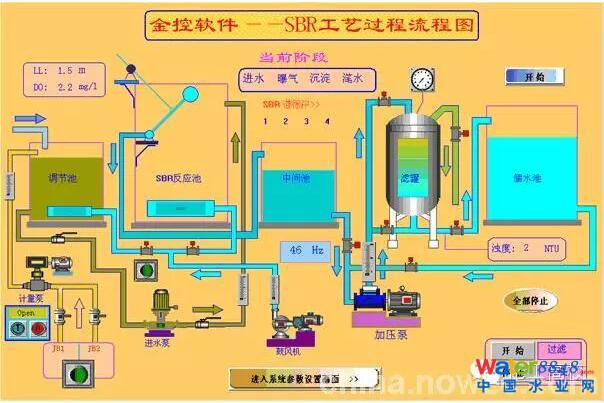

三十八、SBR污水處理工藝

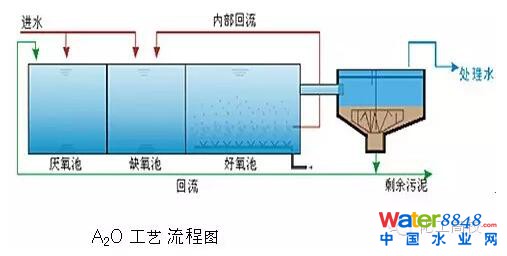

三十九、A2O工藝流程圖

四十、污水處理的PLC自控系統

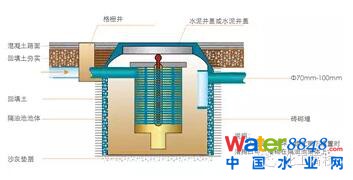

四十一、GW-T型整體地埋式隔油池

四十二、電鍍污水處理設備

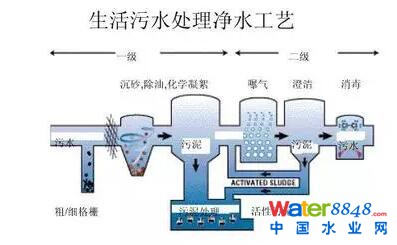

四十三、這是生活污水凈水工藝

四十四、生活污水處理設備與工藝

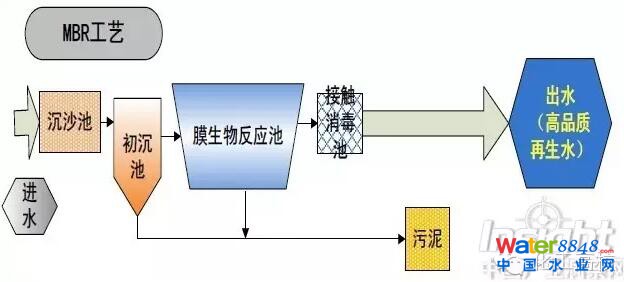

四十五、MBR膜生物反應器工藝流程

四十六、反硝化除磷或其他脫氮工藝

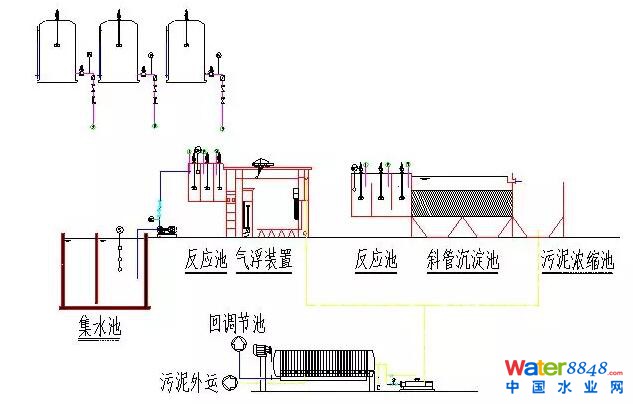

四十七、污水處理設備污水處理工藝流程

四十八、ETRB懸鏈?zhǔn)轿鬯�處理曝氣工藝及裝置

四十九、ITT污水深度處理工藝及主要設備

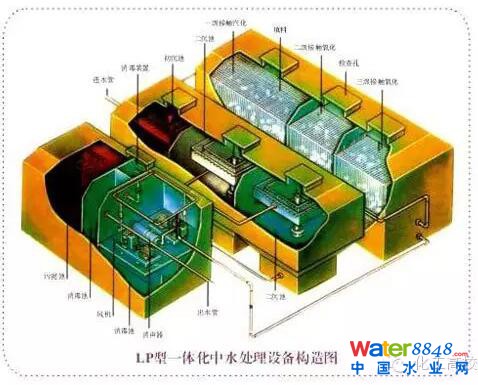

五十、ＬＰ型一體化污水處理設備

五十一、污水處理技術工藝流程圖詳解

五十二、淀粉廢水

五十三、果汁廢水

五十四、含鉛廢水處理工藝流程圖

五十五、合成革廢水處理工藝流程圖

五十六、化工廢水處理工藝流程圖

五十七、化纖廢水處理方案

五十八、焦化廢水處理工藝流程圖

五十九、垃圾滲透液廢水工藝流程圖

六十、磷化廢水廢水處理工藝流程圖

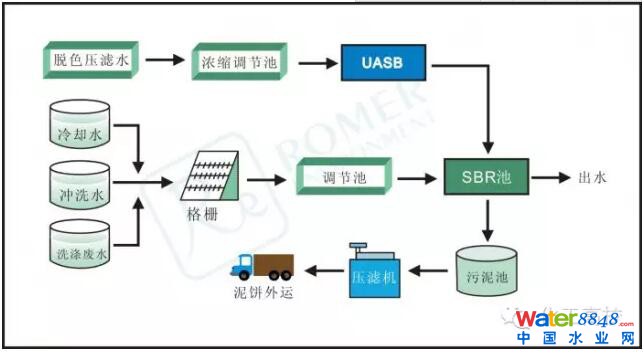

六十一、印染廢水工藝流程圖

六十二、制藥廢水處理工藝流程圖

原標題:【收藏】污水、廢水處理典型工藝和工藝流程圖
