導讀:現有的污泥處置工程與技術種類繁多，這些污泥處置技術是否符合我們的污水處理廠的需要?最好的方法就是通過親身考察與實地了解。中國水網收集整理2009年到2015年以來上海水業熱點論壇組織參觀、考察過的11個經典案例及2016年即將考察的一個案例情況。通過這12個案例的匯總分享，希望給大家更多關于污泥處理技術和實地項目考察的認識。

“污泥”與“污水”相伴而生，據E20研究院最新的研究報告顯示，污泥的妥善處理處置率僅在31%-36%之間。如何妥善處置污水廠產生的“污泥”一直以來，都是備受關注的問題�，F(xiàn)有的諸多污泥處置工程與技術種類繁多，這些污泥處置技術是否符合我們的污水處理廠的需要?最好的方法就是通過親身考察與實地了解。

上海水業熱點論壇一直關注污泥市場的發展，將實地考察項目作為論壇的重要組成部分。

2016年，上海嘉定新城污水處理有限公司污泥脫水干化工程將是一個實地考察項目，中國水網特將項目資料奉上，除此以外，中國水網還收集整理2009年到2015年以來上海水業熱點論壇組織參觀、考察過的11個經典案例。通過這12個案例的匯總分享，希望給大家更多關于污泥處理技術和實地項目考察的認識。

上海嘉定新城污水處理有限公司污泥脫水干化工程(2016年待參觀)

廠區圖

該項目位于上海市嘉定區外岡鎮北龔村88號，設計處理污水總規模為10萬m3/d，日均污泥量約100t/d (含水率80%)。項目采用上海復潔環保科技股份有限公司的“低溫真空脫水干化成套設備”對污泥進行處理，能夠將含水率96-98%的污泥一次性脫水干化至含水率小于30%，處理后的污泥總量為28.6t/d，比技改前減量70%以上。這一工程2016年6月投運營，工程主要涉及污水處理廠污泥區，新增污泥脫水干化車間、污泥泵房、污泥脫水干化系統設備、電氣、儀表自控等設施的新建及改造等。

低溫真空脫水干化成套技術是上海復潔環保科技股份有限公司自主開發的一種新型固液分離設備，將物料的脫水與干化工序合成一體，在同一設備上連續完成。利用低溫(<100℃)真空干化原理，達到傳統熱力干化的脫水效果，最低含水率可達20%以下;這樣，既節省了占地面積，避免了脫水設備和干化設備的轉換時間和勞動力，減輕了環保、安全上的壓力，同時，污泥經進料過濾、隔膜壓濾、吹氣穿流、真空干化等過程處理后，濾餅中的水份得到充分的脫除，污泥量大大減少，最大限度實現污泥的減量化，并在一定程度上起到了殺菌滅活和無害化的作用。這一工程主要包括污泥泵房、污泥干化車間內所有干化系統工藝設備與系統集成的全套連接管路。共分為污泥調質系統、低溫真空脫水干化主機系統等12個系統。

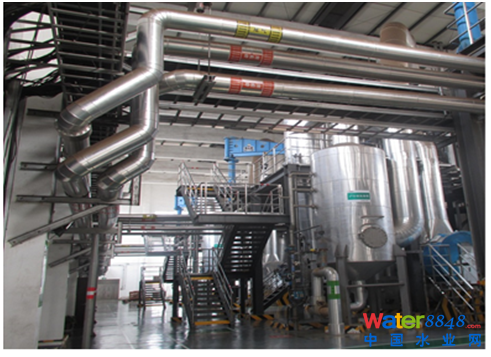

設備圖片

下面我們一起看看這以前參觀過的11個經典污泥項目的詳細情況。

1 上海石洞口污水處理廠污泥干化焚燒項目(2009年9月參觀)

2009年，在中國建成的城市污水污泥單獨焚燒項目只有上海石洞口污水處理廠污泥干化焚燒項目。項目建設投資為8000萬元，處理能力為213噸/天(設計值為含水率70%)。

工程采用流化床污泥干化和流化床焚燒工藝，污泥干化后的含水率降為10%左右。污泥干化焚燒工藝中，噸泥處置成本238.8元/噸，其中人工成本為57.9元/噸、原料成本為52.45元/噸、動力成本為70元/噸、修理成本為25.64元/噸、大修成本為32.8元/噸。該項目2004年10月開始進入調試試運行，同年底通過環保驗收，由上海城環水務運營有限公司負責運營管理。

干化焚燒法是一種高溫熱處理技術，即以一定的過剩空氣量與被處理的污泥在焚燒爐內進行氧化燃燒反應，污泥中有機質和有毒有害物質在高溫下氧化、熱解而被破壞，是可同時實現污泥無害化、減量化、資源化的一種技術。

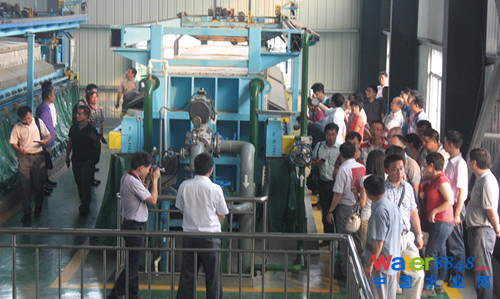

2009年首屆上海水業熱點論壇與會人員參觀現場圖

2 上海白龍港污水處理廠污泥處理工程(2011年、2012年、2015年參觀)

作為亞洲最大的污水處理廠的上海白龍港污水處理廠，其污泥處理工程一直備受青睞。上海水業熱點論壇曾經三次參觀考察這里的污泥處理工程。

這一工程是世界銀行貸款項目上海城市環境項目APL二期城市污水管理子項目上海白龍港污泥處理工程BST2.3標的一部分，由上海城投總公司下屬的上海市城市排水有限公司承擔建設，總投資約7億人民幣。設計的污泥處理規模為每天204噸(實際運行180噸以上)干污泥，工程采用“污泥重力濃縮+機械濃縮+厭氧消化+脫水+部分干化” 污泥綜合處理工藝。污泥處理系統工藝包括重力濃縮、機械濃縮、厭氧消化、離心脫水、污泥干化以及深度脫水系統，較好地結合了污泥消化處理工藝與污泥干化工藝。其總體處理流程為“濃縮-脫水-厭氧消化-污泥干化-土地利用-填埋”、負責中心城區12家污水處理廠所產污泥處理。

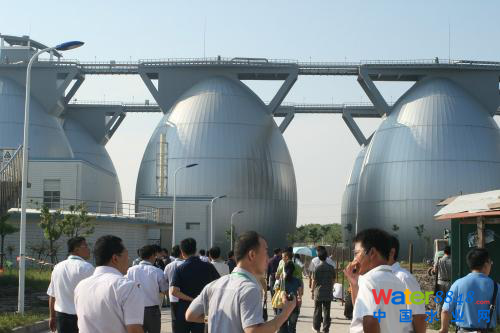

2011年9月16日參觀圖片

白龍港污水處理項目進場的污泥的一部分經過污泥厭氧消化處理。污泥厭氧消化系統由勻質池、消化池、沼氣處理、沼氣利用及加熱系統組成。污泥消化池采用蛋形結構，共8座。蛋形消化池的單池容積為12400 m3，總容積為99200m3，池體最大直徑為25m，高度為45m。進入消化池的污泥含水率為95%，消化溫度為35℃，污泥停留時間為24.3d，有機負荷為1.21kgVSS/(m3•d)，每日可產生沼氣44512立方米，消化處理后的污泥產量為151噸干污泥/天。

2015年污泥干化系統圖片

白龍港污泥項目的污泥干化系統采用流化床干化工藝，通過沼氣鍋爐導熱油干化污泥，設計處理能力64.6 tDS/d，利用污泥消化系統所產沼氣作為能源，天然氣作為備用能源，經干化處理后的污泥含水率降至10 %以下，后混處理后含固率大于70 %的污泥外運送往上海老港垃圾填埋廠填埋。污泥項目的深度脫水系統總處理規模為300tds/d，除服務于白龍港污水處理廠污泥外，還處理中心城區12家污水處理廠的脫水污泥。深度脫水系統先對污泥進行調理，再經過板框壓濾處理后，使出泥含水率低于60%。

3 朱家角膜法好氧發酵污泥處理工程(2011年參觀)

朱家角膜法好氧發酵污泥處理工程由上海元鈞環保科技有限公司自行投資建設，是上海市青浦污泥處理工程的應急工程，共投資1200萬元。占地面積約10畝，主要處理的污泥來自上海青浦區污水處理廠。2010年8月開始建設到2011年9月中旬，項目日處理規模為100噸/天(脫水污泥，含水率80%)。建設投資為每噸15~20萬(不含土地費用)，建成投入運行后，每噸污泥處理費用約為150元。

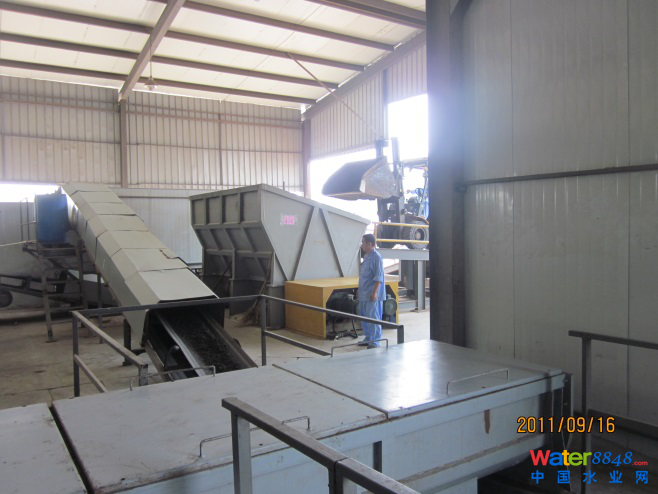

2011年參觀照片

項目采用國內最新的膜覆蓋高溫好氧發酵工藝。核心是一種特制微孔的功能膜，加設功能膜罩，可實現低超高壓發酵，能夠保證空氣流的均勻。功能罩是特殊材料制成的，只允許水蒸氣和CO2從發酵體中出來，臭氣、病毒、氣溶膠等均不能夠穿過。采用功能膜罩后的發酵物——發酵溫度能夠達到70℃、完全腐熟、無異味、對外界無影響，耗能很小。

4 上海天山污水處理廠污泥深度脫水工程(2013年、2015年參觀)

上海天山污水處理廠污泥深度脫水工程是繼白龍港污水廠污泥項目后又一關注度頗高的經典案例。上海水業熱點論壇曾經兩次造訪。天山污水處理廠占地面積68畝，服務于蘇州河市區段上游地區，總服務面積約670公頃左右，1987年正式投入運行，由上海市政工程設計院設計，污水處理能力為7.5萬噸/日，日均污泥產量為13tDS/d，以 80%含水率計為65t/d。主要以處理生活污水為主，采用鼓風曝氣活性污泥法工藝，污水經過處理后排入蘇州河。污水處理廠改造后的設計出水水質符合國家二級排放標準 (GB18918)，污泥經深度脫水后外運到老港進行處置。污泥深度脫水工程配備了高標準的臭氣控制和處理系統。

2013年參觀圖

在深度脫水流程中,對重點惡臭污染源進行加罩或封閉空間除臭,對污泥調理池、離心濃縮機、隔膜壓濾機和污泥卸料區，采用封閉抽風除臭并同時向封閉空間輸送離子風預處理，收集的臭氣送化學預洗+生物濾池處理。污泥深度脫水工程可將污泥含水率降至60%以下。采用離心濃縮+藥劑調理+隔膜壓濾機脫水的工藝，實現運送填埋場處置的要求。天山污水廠污泥深度脫水設施自2012年7月開始投運以來,達到了預期目標。

2015年工作人員展示含水率55%左右的干污泥

上海天山污水處理廠污泥深度脫水工程的最大特色是對臭氣的高效控制與處理，臭氣治理的投入占項目總投資的25%。工廠進行了污泥處理改造及除臭工程創新技術和工藝優化。

改造方案中對臭氣來源和逃逸過程進行了兩道隔離，除此以外還采取相應的綠化降噪措施。

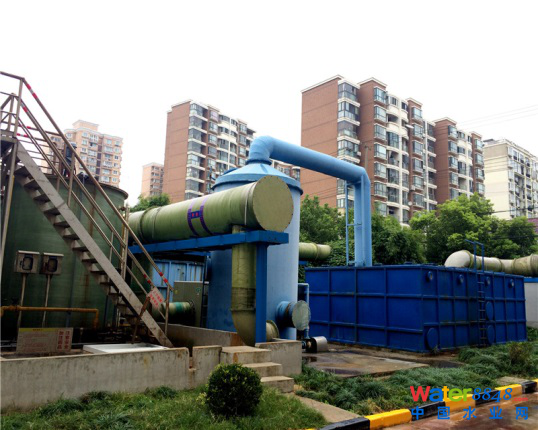

天山污水處理廠與居民區僅一條小路之隔

5 蘇州江遠熱電有限責任公司污泥干化焚燒綜合利用工程(2013年參觀)

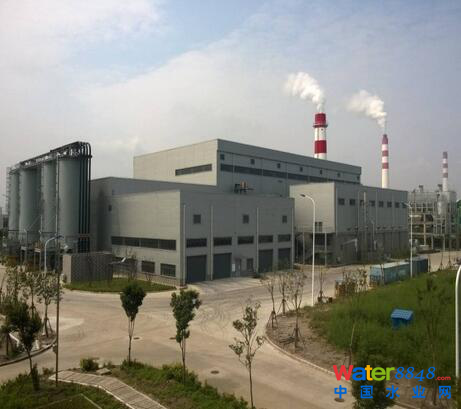

2013年參觀圖

江遠熱電污泥焚燒項目位于吳中區，是一項為徹底減量處置蘇州市污泥的配套公益性項目。由天通新環境負責總包建設，2013年4月正式投產，一期規模300t/d，采用污泥干化后焚燒工藝。項目利用熱電廠的自身優勢，將低品位蒸汽作為熱源對污泥進行干化，干化后污泥的含水率可從80%降至40%以下，最后半干化的污泥通過循環流化床進行焚燒處置，并對污泥灰渣進行綜合利用。這一項目主要負責處置蘇州市吳中區的污水污泥，采用“蒸汽干化處理+摻煤焚燒+灰渣利用”的工藝路線。污泥的整個干燥過程在封閉的環境下進行，揮發氣體經過冷凝器洗滌冷卻，殘余氣體引致鍋爐焚燒，冷凝污水排入污水管網，加熱蒸汽冷卻后回收循環利用，因此對環境的影響很小。半干化的污泥作為燃料，一年內回收的熱量相當于5200噸標煤的燃燒熱量，最終的污泥燃燒灰渣作為建筑輔材實現了綜合利用。

6 寧�？h城北污泥處理處置工程(2013年參觀)

寧�？h城北污泥處理處置工程是2011年3月由寧海市政府引入北京中持綠色能源環境技術有限公司，采用DBO模式，在寧海城北污水處理廠建設污泥處理處置項目。2012年03月竣工投運，成為國家863示范工程，并獲得了國家發改委專項資金的支持。項目分二期建設，總建設規模為日處理含水率80%的污泥150噸。當時日處理規模75噸污泥、30噸糞便的一期工程已建成投入運營一年，實際日處理量約40噸，全年污泥均集中到此進行處理處置。項目采用“分級分相厭氧消化+深度脫水+優先土地利用”的創新工藝路線，將縣域內的污泥、糞便等有機廢棄物進行集中厭氧處理。

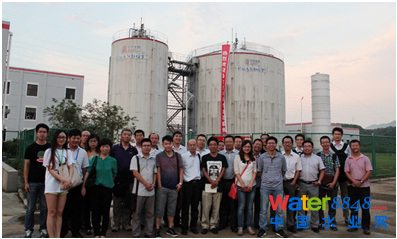

參觀人員合影

7 上海奉賢區污泥處理工程(2013年參觀)

上海奉賢區污泥處理工程采用污泥膜覆蓋高溫好氧發酵技術，處理規模為150噸/日的脫水污泥(含水量80%)，工程占地約42畝，建設周期為6個月。

當時參觀主要分為污泥電滲透脫水現場和膜覆蓋高溫好氧發酵現場，其中，污泥電滲透脫水機是一種實用性脫水處理技術，具有高效率、經濟性、穩定性等特點。其脫水性可根據施加的電流強度進行調整，使污泥中的“自由水”和“間隙水”同時從污泥中分離出來，最終實現污泥含水率降低至60%以下，減量化顯著。污泥電滲透脫水設備的能耗很低，與污泥熱烘干技術相比，能耗降低至熱烘干技術的20%—25%，而且設備工作時不需要熱源和其他輔助設備，不需要添加任何藥劑。膜覆蓋高溫好氧發酵工藝核心是一種具有特征微孔的功能膜，其半滲透功能能夠實現一個較恒定的氣候環境，在鼓風的作用下，在發酵體內能夠形成一個微高壓內腔，使堆體供氧均勻充分，溫度分布均勻，為好氧發酵構建成一個適宜的小環境。同時，水蒸氣和二氧化碳能夠借助功能膜的微孔結構擴散出去，維持了發酵堆體膜內外的氣流平衡，保證好氧發酵進行得更加充分徹底。

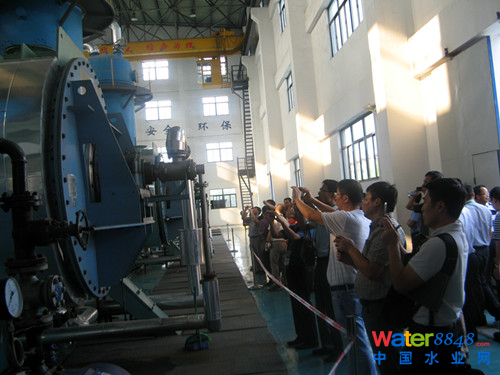

參觀現場圖

8 無錫錫山污泥處置示范項目(第一段)及無錫國聯污泥自持焚燒項目(第二段)(2013年參觀)

無錫錫山污水處理廠成立于2002年，日處理污水7萬t/d，污泥含水率97%——98%左右。2010年12月，約1000m3/d的錫山污泥脫水處置項目開工建設，并預留了遠期處理能力。 錫山污泥處置項目直接調質深度脫水，現場布置了3臺泥水一體化板框壓濾機，處理后含水率由98%降至60%以下，污泥減量達60%。其中 “泥漿螺旋分配器”、“凸起粒子濾板”、“錐形濾布”等設備均由無錫國聯自主研發。板框壓濾脫水時采用間隔的“遞增式”施壓脫水工藝，經過壓濾機處理的濕污泥變成了一塊塊的污泥干餅，含水率得到大幅降低。

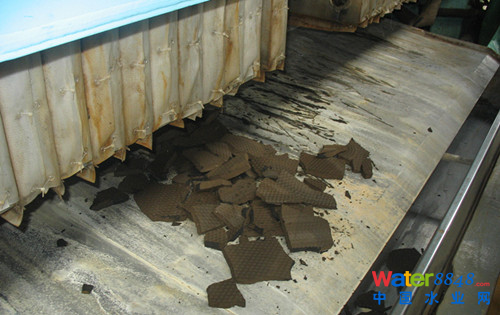

污泥餅干

無錫國聯污泥自持焚燒項目采用無錫國聯自主研發的污泥自持焚燒處理工藝，日處理能力為100t/d(含水率60%)。這一特色工藝可將污泥焚燒處理的成本降至最低，干化后的污泥餅進行進一步烘干，含水率降至50%以下后，在專用焚燒爐中進行焚燒不需要添加任何輔助燃料。而污泥焚燒產生的煙氣被導熱油吸收，作為污泥干化系統的熱源，又可將含水率60%左右的污泥干化至50%以下，半干污泥又作為焚燒爐的燃料，實現資源循環利用，最大限度地降低了焚燒處理成本。 污泥焚燒爐是由無錫華光鍋爐股份有限公司制造，采用流化床燃燒方式。污泥燃燒產生的煙氣采用Turbosorp煙氣凈化處理工藝，煙氣排放完全達到國家排放要求。 整體污泥減量化達到90%左右。

參觀現場圖

9 上海市松江污水廠污泥處理處置工程(2014年參觀)

上海市松江污水廠污泥處理處置工程坐落于松江污水廠廠內，工程總建筑面積月10626.84m2，日處理污泥120噸。項目由上海市政院設計，中科博聯提供工藝方案及核心設備并負責運營管理，采用好養發酵工藝進行污泥堆肥。該污泥處理處置系統有22個發酵槽，其中20個為日常使用，另外兩個備用，一次厭氧發酵周期為20天。項目采用生物發酵，整個發酵周期只進行兩次翻料。發酵不需要添加菌種，發酵過程的促進是通過調節碳氮比來實現發酵產物可用于園林綠化或作為電廠生物質燃料，其中有很大一部分用于高速公路護坡綠植的營養土。

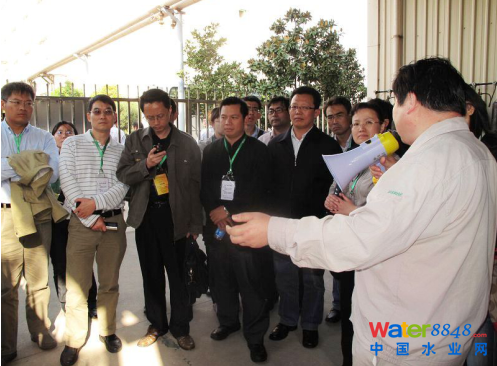

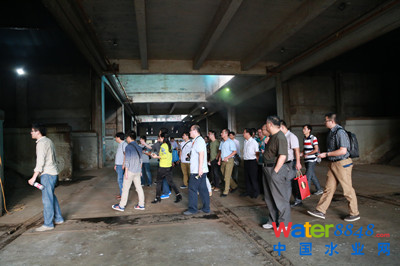

圖為參觀團在講解員帶領下參觀發酵車間

工程采用中科博聯智能中控系統。還采用生物除臭系統，“源頭控制+末端除臭”的理念，源頭控制就是通過智能控制系統對工藝運行過程中的各個環節進行合理的調控，保證臭氣釋放量最少;每個發酵槽下都設置了曝氣孔，通過采用獨特的自動控制曝氣系統，保證發酵堆體的均勻性，為了保證臭氣的高校收集并防止臭氣外逸，兩個發酵槽為一組有隔墻及卷簾門分隔成獨立區域，每個區域內設置有臭氣濃度在線監測探頭，當臭氣濃度超過設定濃度值時，自動開啟引風除臭系統，從而保證除臭系統的高效運行并大幅度降低能耗和運行費用。通過雙重保障，保證了廠內工人的操作環境。

10 無錫梅村水處理廠污泥深度脫水項目(2014年參觀)

參觀人員合影

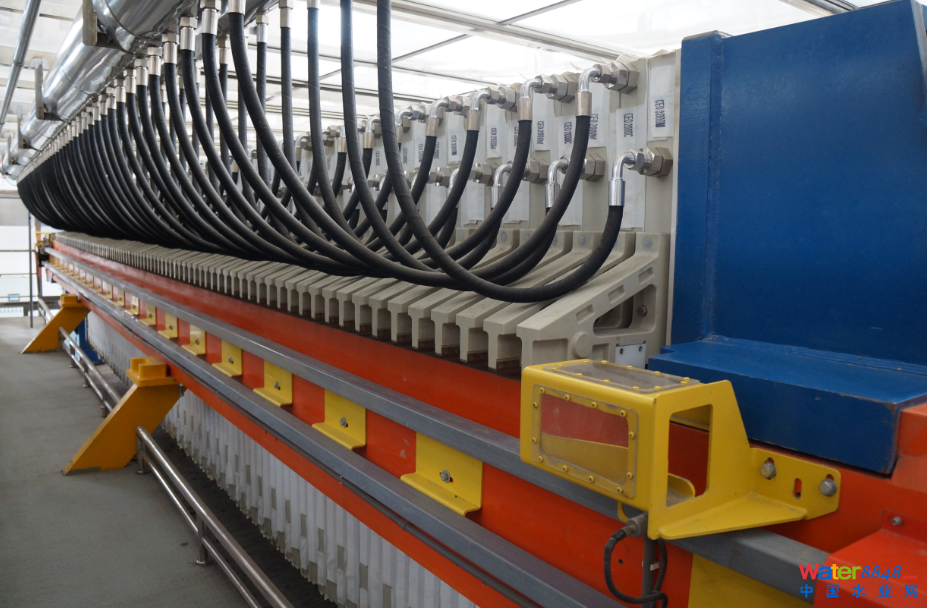

梅村污水處理廠隸屬于無錫市高新水務有限公司，污水處理設計規模為11萬噸/天，2012年委托無錫國聯以特許經營的方式對梅村污水處理廠剩余污泥進行減量化、無害化處理。該項目污泥處置設計規模為300t/d(含水率80﹪)，一期建設規模為200t/d，預留100t/d的擴建位置，采用“微生物源頭減量+調質深度脫水+資源化焚燒工藝”，主要處理梅村污水處理廠含水率97﹪的剩余污泥和無錫新區其他污水處理廠含水率80﹪的脫水污泥，污泥脫水后含水率降至55﹪左右，實現污泥減量50﹪，并使原有離心機成功停運。經過深度脫水后污泥泥餅運至無錫惠聯污泥自持焚燒爐進行規范化、無害化焚燒，實現污泥的徹底處置，最終實現減量90﹪。板框壓濾脫水時采用間隔的“遞增式”施壓脫水工藝，經過壓濾機處理的濕污泥變成了一塊塊的污泥干餅，泥餅可在專用焚燒爐中無需外加輔助燃料，實現資源化燃燒(每噸污泥回收的能源相當于29公斤標煤)。

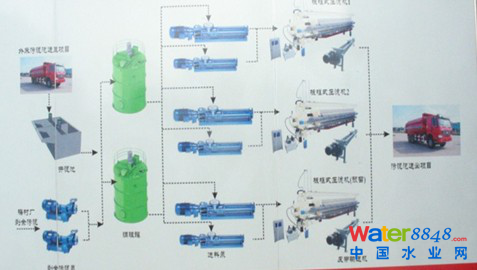

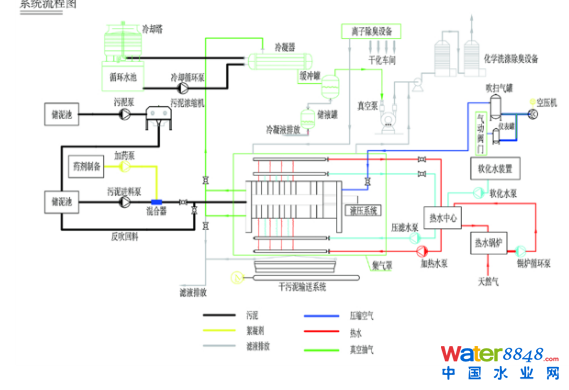

項目工藝流程平面圖

11 上海竹園污泥處理工程(2015年參觀)

上海竹園污泥處理工程項目位于浦東新區外高橋地區規劃竹園污水廠用地范圍內，總占地面積5.83ha。項目接收和處理來自上海市竹園一廠、二廠、曲陽、泗塘4座污水處理廠的脫水污泥，采用半干化焚燒處理工藝、焚燒灰渣進行建材綜合利用的處置方式。參與環節污泥干化+焚燒線工程總承包。采用半干化+焚燒+煙氣處理工藝，污泥實現自持燃燒，減量化率90%;排放達到歐盟2000標準;工藝臭氣通過焚燒爐焚燒處理，達標排放。

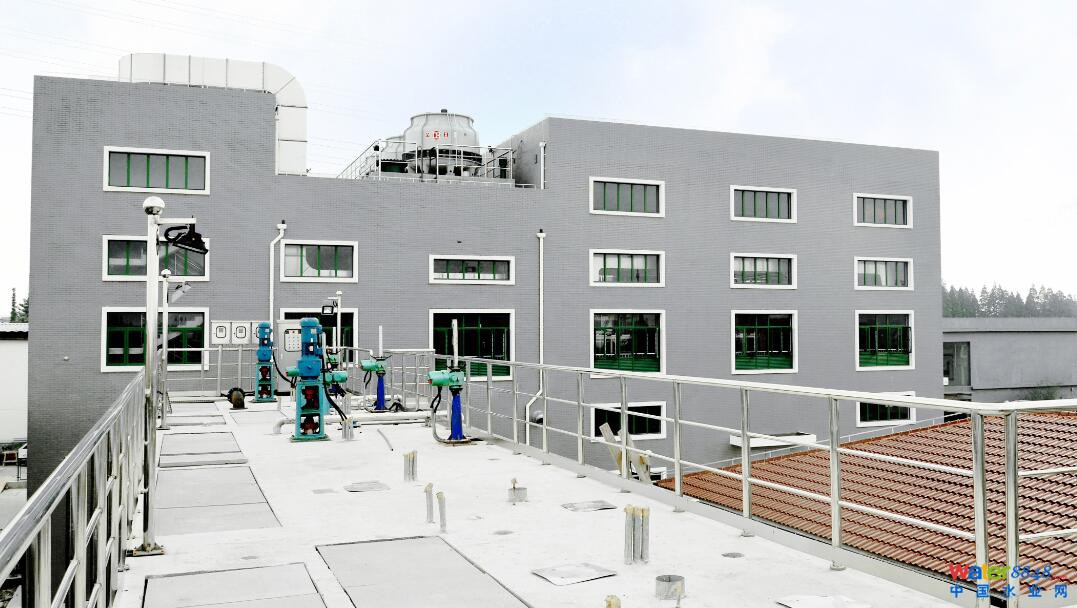

廠區圖

“2016年上海水業熱點論壇” 將于9月23日、24日在上海舉辦”。本屆論壇仍然設置項目實地參觀與考察，歡迎現場感受上海嘉定新城污水處理有限公司污泥脫水干化工程。

(本文2009到2015年的11個案例整合來自歷年新聞資料)

 這12個項目，您最想去哪個項目參觀?

1上海嘉定新城污水處理有限公司污泥脫水干化工程(2016年待參觀)

2上海石洞口污水處理廠污泥干化焚燒項目

3 上海白龍港污水處理廠污泥處理工程

4 朱家角膜法好氧發酵污泥處理工程

5上海天山污水處理廠污泥深度脫水工程

6 蘇州江遠熱電有限責任公司污泥干化焚燒綜合利用工程

7寧�？h城北污泥處理處置工程

8上海奉賢區污泥處理工程

9無錫錫山污泥處置示范項目(第一段)及無錫國聯污泥自持焚燒項目(第二段)

10 上海市松江污水廠污泥處理處置工程

11 無錫梅村水處理廠污泥深度脫水項目

12上海竹園污泥處理工程

歡迎留言，告訴我們，你最想去的項目名稱。
