中國典型污泥資源化案例：襄陽市魚梁洲污泥甲烷捕獲實踐
污泥的有效及可持續處理是眾多國家在快速城鎮化進程中所面臨的共同挑戰。經濟合作與發展組織國家的許多城市針對污泥能源化和資源化利用已有諸多實踐。其中采用厭氧消化技術“捕獲”污泥中的可利用物質，避免由此帶來的二次污染成為最有效的解決方案之一。
由于厭氧消化在實現污泥處理的減量化、穩定化、無害化、資源化，以及減少溫室氣體排放方面具有顯著優勢，歐美國家采用厭氧消化對污泥進行處理處置的項目越來越多。歐美國家的污泥厭氧消化處理處置主要有兩大趨勢。
一是將熱水解作為厭氧消化的預處理環節。熱水解可以顯著改善污泥的脫水和厭氧消化性能，實現高效率厭氧消化，將污泥中的有機物充分轉化為沼氣，近年來越來越多地被歐美國家采用，并取得了良好效果。例如，波蘭Bydgoszcz的Kapusciska污水處理廠熱水解厭氧消化后污泥含固率從20%提高到31%，減少了近一半體積；又如，愛爾蘭都柏林的Ringsend污水處理廠熱水解消化項目中單位池容產氣量提高到3.5立方米/日，是通常情況的3.5倍。
二是將污水處理廠污泥和餐廚垃圾、農場畜禽糞便等有機廢物進行混合消化處理。由于餐廚垃圾和農場畜禽糞便有機質含量較高，與污泥進行混合消化，在實現污泥穩定化、無害化處理的同時，還能夠提高產氣率和項目的經濟效益。
奧地利Strass污水廠采用厭氧消化工藝處理污泥生產生物沼氣，并利用外源餐廚垃圾與剩余污泥混合，厭氧共消化過程產生的生物沼氣通過熱電聯產的方式為污水廠創造了能源效益和實現了碳減排目標
2011年，湖北襄陽市為了解決污泥造成的惡臭和水污染問題，保障南水北調工程水源安全，選擇了“高溫水解+高濃度厭氧消化+甲烷捕獲利用”技術路線對污泥和餐廚垃圾進行協同處理，經過兩年多的嘗試，取得了很好的效果。不僅實現了襄陽市每天新增污泥的全部處置，還逐步消納了堆置的陳舊污泥，實現了“污泥全消納、能量全平衡、資源全回收、過程全綠色、費用可接受”的多效目標，探索出了一條有效的污泥資源化途徑。
>>>>魚梁洲項目簡介

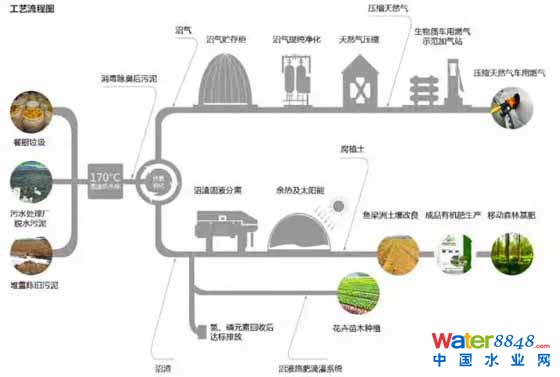

為了解決污泥難題，2011年4月襄陽市開工建設“襄陽市污水處理廠污泥綜合處置示范項目”（以下簡稱“魚梁洲項目”），處理襄陽市區及周邊污水處理廠產生的污泥和餐廚垃圾。魚梁洲項目位于魚梁洲污水處理廠內，占地45畝，設計規模300噸/日（折合年處理污泥約11萬噸）。魚梁洲項目對污泥和餐廚垃圾進行集中收運后，采用“高溫?zé)崴猓?70℃）+中溫厭氧消化（40℃）”工藝進行處理。魚梁洲項目的污泥產品包括：
車用壓縮天然氣（CNG）：6000立方米/日；配套建設一座220萬立方米/日的壓縮天然氣加氣站
生物炭土（Bio）：55～60噸/日（含水率40%）
移動森林：利用生物炭土以容器苗形式種植“移動森林”

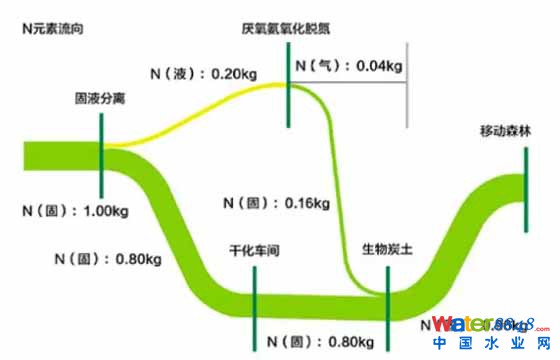

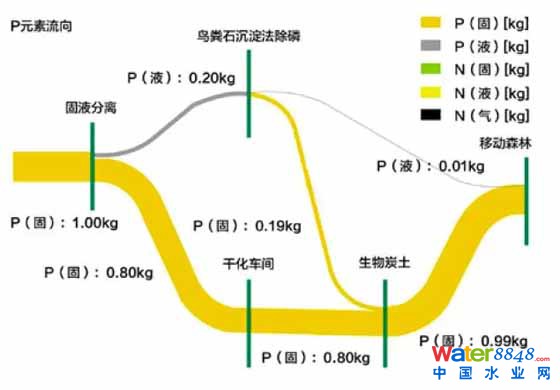

根據魚梁洲項目的設計，原污泥中80%的氮進入沼渣，隨后轉化為生物炭土；而進入沼液的氮經過厭氧氨氧化法和鳥糞石沉淀法后有20%形成氮?dú)馀湃氪髿猓Ｓ嗟牡ㄟ^鳥糞石沉淀（磷酸銨鎂，分子式MgNH4PO4-6H2O）也進入生物炭土。與氮的遷移類似，原污泥中80%的磷會進入沼渣；而進入沼液的磷經過鳥糞石沉淀法之后有95%形成鳥糞石沉淀進入生物炭土中；剩余的磷進入最終的沼液中被用于苗木的滴灌或排入污水處理廠中。
在設計條件下，魚梁洲項目有望實現對氮、磷等營養物質最大程度的回收再利用，其中96%的氮和98%的磷以可利用的方式進入了生物炭土。需要指出的是，鳥糞石沉淀法和厭氧氨氧化法在運行過程中面臨一定的成本問題，魚梁洲項目計劃下一步對這兩個環節進行試運行，以找到效果、成本雙贏的運行方式。
>>>>溫室氣體減排評價

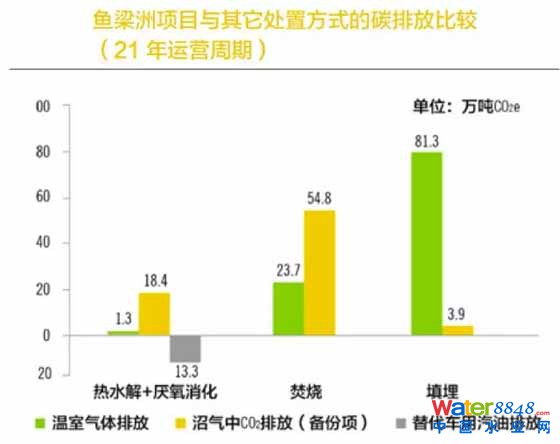

根據項目運行數據測算，魚梁洲項目在21年的運行期中可處置22.7萬噸污泥，共產生1.3萬噸二氧化碳當量排放（相當于年均產生606噸二氧化碳當量排放）。根據下圖，如果對相同規模的污泥和餐廚垃圾混合物按照相同運行周期（21年）采用填埋或焚燒進行處置，則將分別產生81.3萬噸二氧化碳當量或23.7萬噸二氧化碳當量的排放，是魚梁洲項目溫室氣體排放的62.5倍或18.2倍。
同時，魚梁洲項目在21年的運行期中可產生約4500萬立方米車用壓縮天然氣，可替代近6萬立方米車用汽油，實現約14萬噸二氧化碳當量的額外減排。而且，與汽油比，采用天然氣的汽車顆粒物排放幾乎為零，氮氧化物（NOx）、一氧化碳（CO）和碳?xì)浠衔铮℉C）的排放也顯著降低，在改善空氣質量方面有著重要意義。
>>>>能源管理措施
厭氧消化工藝的能耗主要用于維持厭氧反應溫度，以及維持污泥泵、攪拌設備和沼氣壓縮機等設備運轉。魚梁洲項目中，污泥和餐廚垃圾的混合進料在熱水解環節需加熱至170℃，而在進入?yún)捬跸h(huán)節前需要通過冷卻器將改性污泥降溫至40℃。目前，魚梁洲項目電耗約為6000千瓦時/日（折算成單位電耗為20～22千瓦時/噸污泥，按含水率80%計）。
為了提高污泥處置的能效，魚梁洲項目采取了一系列能源管理措施，包括：利用厭氧消化產生的沼氣提供熱能，維持熱水解和厭氧消化過程所需溫度，除了系統啟動以外，系統在運行過程中的熱能完全靠污泥自身反應產生的沼氣提供，不需外加能源；熱水解后的污泥需要從170℃冷卻至40℃之后再進入?yún)捬跸^程，利用冷卻過程釋放的多余能量進行沼渣干化，解決了沼渣干化過程所需的70%～80%熱能（沼渣化所需的其余熱能利用太陽能提供），進一步實現了熱能的再利用。
>>>>其他資源化效益評價
魚梁洲項目將厭氧消化后的污泥制成生物炭土，用于培植觀賞性或市政綠化樹種，為污泥的最終無害化、穩定化處理開辟了新思路。2013年，魚梁洲項目采用容器苗模式在廠區種植了1500株香樟、紫薇、櫻花、桂花等苗木，長勢良好。項目每天產生生物炭土55～60噸，則每年可以產生生物炭土21600噸（按每天60噸生物炭土，每年360天計），需要種植21.6萬株樹苗進行消納（按照每株苗木消納100公斤生物炭土計算）。
采用生命周期分析方法可以對“移動森林”的固碳能力進行動態估算。假設魚梁洲項目種植苗木2年后定植開始形成顯著固碳效應，一棵樹平均每年吸收18.3公斤二氧化碳計算，則在該項目21年的運行周期中所配置的樹木固碳能力可以達到75萬噸。
值得注意的是，目前國家禁止將污泥直接用于耕地，且缺乏污泥產品土地利用的強制性標準，魚梁洲項目采用生物炭土及容器苗模式種植，實現了對污泥的消納，同時也在一定程度上避免了污泥的直接還田，而同時也為項目的穩定運行創造了持續現金流，是中國特殊背景下的一個創新舉措。
本文節選自世界資源研究所（WRI）的工作論文《污泥資源化的環境-能源-經濟效益評估：以湖北省襄陽市魚梁洲污泥甲烷捕獲實踐為例》，作者：鐘麗錦、付曉天。
