概況
川北河全流域均為山區河道，是懷九河重要支流之一，發源于北京昌平區東北山麓的山區河道，起點是望寶川村，終點是北莊村。主河道全長約12km，主河槽寬10~50m，流域面積約45km2，河流上游建有南峽水庫。川北河流域地形西高、東北低，故水力梯度由西向東逐漸降低。目前川北河存在較為嚴重的生態與環境問題。河道水源受到外部污染源大范圍污染，河道大面積干涸，植被退化嚴重，河道生態環境惡化;河道瘀堵嚴重，部分河堤損毀，不能滿足防洪要求;沿河兩岸橋梁、道路等基礎設施老化。這些問題嚴重制約了沿岸地區的可持續發展。因此建設環境優美、生態功能建全、行洪安全的川北河生態景觀已經成為刻不容緩的任務。
川北河地理位置
存在問題分析
川北河生態環境存在的主要問題：河床裸露、水源缺乏、濕地退化、植被稀少、生物多樣性缺失，生態系統破壞嚴重。
川北河存在的主要問題
治理措施
規劃平面圖
1.河道綠線確定
河道平面布置與河道綠線的劃定：河道設計中心線與原河道中心線一致，根據兩岸地形地勢確定所需行洪寬度，不占用岸邊農業規劃用地，河道綠線劃定范圍是河道邊坡及巡河路路肩。

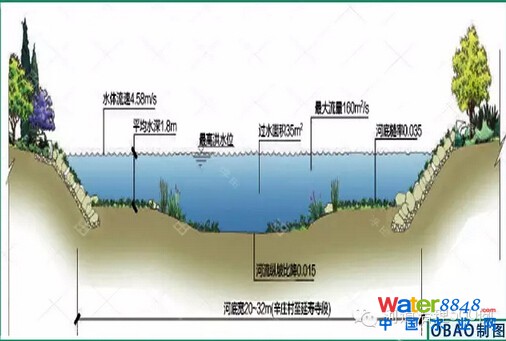

河道設計斷面圖
2.重構河床微地形
天然河床由水流長期塑造形成，在橫、縱、垂三維空間上有著其特有的深槽、淺灘、江心洲、水灣等多種形態。
河流微地形設計斷面圖
川北河水系空間設計根據河床演變規律，結合河道地勢，通過清淤和疏挖等造型措施調整，在深坑處形成深槽與水坑地形，在非主流區形成水灣地形，在寬闊水域形成江心洲，在窄槽處形成水淺流急的淺灘急流。在此基礎上，結合水位變化情況及水生動植物適水深度生物習性，配置適于深水區生長的沉水植物、適于淺水區和濱水區生長的挺水植物以及適于陸地生長的濕生植物。在深槽和水坑內設置利于生物棲息與繁衍的多孔隙石島。通過河床上中下游、點線面、表中底立體空間的綜合塑造，形成自然河床形態的多樣性。
3.設置子槽水系
形成較為連續和穩定的水系空間是川北河生態系統恢復的重要基礎，因此對貧乏的水資源要高效利用。具體來說是在滿足生態功能需要的前提下，將水體空間塑造成狹長的子槽水系，減少水系面積，以減少河水的蒸發量與滲漏量，節約水資源。設計方法是在河床中間位置疏挖子槽，形成具有一定深度和寬度的過水?dāng)嗝妗?/p>
子槽設計示意圖
子槽的水位和流量會根據不同季節時水源的情況而變化，川北河中下游子槽水系在雨季的豐水期能形成較為連續的水系;在冬、秋季節的枯水期，子槽水系主要水源為滲入河道的山泉、蓄水壩攔蓄雨洪和南峽水庫來水，中下游子槽水面變窄并在一定范圍內形成較為連續的水系，流量也相應變小。
川北河自然子槽實景
4.營造開敞水空間
為形成較大水面，通過開挖河道與砌筑蓄水壩來攔蓄雨洪及涵養水源。蓄水壩高度約1m，壩體駝峰型，結構上采用不透水漿砌石墻和河石堆坡，由木樁固定散堆河石。為不影響川北河防洪斷面，蓄水壩不高于河底設計高程。
蓄水壩設計斷面圖
5.采用擬自然防滲
為節約水資源，在子槽河底及常水位以下部位采取必要的擬自然防滲措施。擬自然防滲采用有微滲功能的膨潤土防水毯材料，其與PE膜等其他防水材料相比，對河流生態系統與地下的物質和能量交換的影響相對較小。為確保汛期雨水和上游來水迅速下滲，補充地下水，在非重點區域不作減滲處理，不進行補水，以減少水量消耗。
川北河水系減滲設計示意圖
6.補水設計
因為長期干旱和上游水庫的截流，川北河上游河段已干涸多年，為解決子槽所需用水量，采用南峽水庫庫區水和雨水為主要水源。
觀點
在河流生態恢復中應堅持以改善河流生態環境和健全河流生態功能為目標，秉持以河流生態環境保護為內在核心、以自然景觀為河流價值外在表現的川北河生態修復理念，堅持保護與開發并重的原則。川北河生態修復的提出和實施為川北河生態恢復、生物多樣性保護及流域總體生態環境改善提供了合理可行的操作方案，將產生積極的推動和引導作用。也是國內河流生態設計研在實際應用方面的一次有益探索。其中不乏非常多比較新的設計元素，對我們的在治河過程有效結合生態恢復方面提供了參考與引導。
原標題:北京川北河生態修復方案，治河新思路你用得到！
來源:河道治理500例 2015/12/2
