摘要 造紙工業是國外廢水厭氧處理技術應用最多的領域之一，我國在這方面存在較大差距。IC反應器是在UASB反應器基礎上發展起來的新一代高效厭氧反應器，目前已經成功用于造紙工業廢水處理，它具有更高的負荷和凈化效率，用于廢紙制漿的廢水處理，負荷約在20－30kg/(m³·d)，占地小于UASB反應器。IC反應器可以代替UASB作為厭氧－好氧系統的關鍵設備，使用IC的厭氧－好氧系統處理廢紙制漿廢水時，COD、BOD去除率分別達到90％和99％。IC反應器和UASB反應器用于廢紙制漿造紙工廠，已經成功地實現了廢水的零排放。

關鍵詞 造紙廢水 厭氧處理 封閉循環 零排放 IC反應器

廢水的厭氧處理技術以其運行成本低、節約能源、污泥易于處置等優點，在廢水處理中正發揮著越來越大的作用。國外用于出口的厭氧顆粒污泥設備主要是處理造紙廢水的UASB裝^[1]。目前厭氧處理技術在國外造紙工業中主要應用的領域包括廢紙制漿造紙廢水、機械漿和化學機械漿（TMP、CTMP和APMP）廢水、半化學漿（NSSC）廢水以及堿法黑液蒸發冷凝液^[2．3]。但是，我國造紙行業廢水處理卻較少應用厭氧技術，厭氧技術在我國造紙工業廢水污染控制領域里存在較大差距和很大發展空間。

目前UASB(upflow anaerobic sludge blandkt，升流厭氧污泥覆蓋層）反應器已經成為最重要的和最受歡迎的厭氧反應器，世界各國（不包括中國）UASB反應器占全部造紙廢水厭氧處理設備的75％^[4]，它在造紙廢水處理中還將繼續發揮其重要作用。但是廢水厭氧處理技術是一個發展較快的領域，90年代由荷蘭Paques公司開發的專利技術內循環厭氧反應器（簡稱IC反應器），成為厭氧新技術的佼佼者。IC反應器的負荷可以相當于UASB的2－3倍，反應器高度約等于UASB的3倍以上，因此占地極少，具有體積小、效率高的突出特點。自1996年用年造紙廢水處理以來，發展極快，厭氧技術領域領先世界的荷蘭Paques環境公司，在1996年以來的工程項目中，IC反應器工程比例大大超過了UASB反應器，造紙工業也已成為IC反應器應用最多的領域之一^[5]。毫無疑問，這一新的技術發展動態值得我國環境和造紙工作者重視。

一、IC反應器原理簡介

IC反應器是在UASB反應器的基礎上發展起來的技術，兩種反應器中都存在厭氧細菌聚集形成的“顆粒污泥”，因此兩者都是上流式顆粒污泥處理系統。廢水在反應器中都是自下而上流動，污染物被細菌吸附并降解，凈化過的水從反應器上部流出。事實上，IC反應器可以簡單化地理解為兩個上下組合在一起的UASB反應器，一個是下部的高負荷部分，一個是上部的低負荷部分。IC反應器與UASB的最大不同之處是，廢水處理中由COD轉化產生的生物氣的引出分為兩個階段，下部產生的氣體產生一個水和污泥的循環回流，由此引起的強烈的攪拌作用和高的上流速度，極大地改善了污染物從液相到顆粒污泥的傳質過程，因此有極高的凈化效率，這是內循環（internal circulation）一詞的由來。圖1是IC反應器的示意圖。

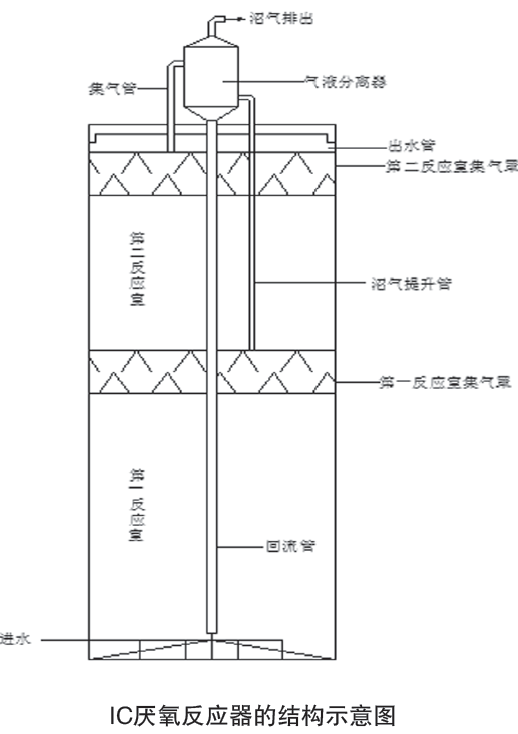

圖1 IC反應器結構示意圖

IC反應呂把4個重要的工藝過程集合在同一個反應器內，這4個工藝過程是：（1）進液和混合－布水系統；（2）液化床反應室；（3）內循環系統；（4）深度凈化反應室。

以下對各部分作簡要介紹。

進液和混合－布水系統

廢水通過布水系統泵入反應器內，布水系統使進液與從IC反應器上部返回的循環水、反應器底部的污泥有效地混合，由此產生對進液的稀釋和均質作用。為了進水能夠均勻地進入IC反應器的流化反應室，布水系統采用了一個特別的結構設計。

流化床反應室

在此部分，廢水和顆粒污泥混合物在進水與循環水的共同推動下，迅速進入流化床室。廢水和污泥之間產生強烈而有效的接觸。這導致很高的污染物向生物物質（即顆粒污泥）的傳質速率。在流化床反應室內，廢水中的絕大部分可生物降解的污染物被轉化為生物氣。這些生物氣在被稱為一級沉降的下部三相分離器處收集并導入氣體提升器，通過這個提升裝置部分泥水混合物被傳送到反應器最上部的氣液分離器，氣體分離后從反應器導出。

內循環系統

在氣體提升器中，氣提原理使氣、水、污泥混合物快速上升，氣體在反應器頂部分離之后，剩余的泥水混合物經過一個同心的管道向下流入反應器底部，由此在反應器內形成循環流。氣提動力來自于上升的和返回的泥水混合物中氣體含量的巨大差別，因此，這個泥水混合物的內循環不需要任何外加動力。有意思的是，這個循環流的流量隨著進液中COD的量的增大而自然增大，因此反應器具有自我調節的作用，原因是在高負荷條件下，產生更多的氣體，從而也產生更多的循環水量，導致更大程度的進水的稀釋。這對于穩定的運行意義重大。

深度凈化室

經過一級沉降之后，上升水流的主體部分繼續向上流入深度凈化室，廢水中殘存的生物可降解的COD被進一步降解，因此這個部分等于一個有交的后處理過程。產生的氣體在稱為二級沉降的上部三相分離器中收集并導出反應器，由于在深度凈化室內的污泥負荷較低、相對長的水力保留時間和接近于推流的流動狀態，廢水在此得到有效處理并避免了污泥的流失。廢水中的可生物降解COD幾乎得到完全的去除。由于大量的COD已在流化床反應室中去除，深度凈化室的產氣量很小，不足以產生很大的流體湍動，加之，內循環流動不通過深度凈化室，因此流體的上流速度很小。這兩個原因使生物污泥能很好地保留在反應器內，即使反應器負荷數倍于UASB時也如此。由于深度凈化室的污泥濃度通常較低，有相當大的空間允許流化床部分的污泥膨脹進入其中，這就防止了高峰負荷時污泥的流失。

二、應用實例

IC反應器當前在造紙行業應用較多的是用各類廢紙作原料的造紙廠，即二次纖維制漿造紙工廠，其中包括脫墨和不脫墨的各類廢紙制漿工藝的廢水處理。處理的目的包括實現一般的達標排放，通過治理后的廢水回用，即不同程度的封閉循環，或者完全沒有廢水排放的零排放，達到節水和治污的雙重目的。以下選擇典型的情況作一介紹。

3家實現廢水達標排放的造紙廠

（1）3家造紙廠情況介紹

工廠1（Sical，法國）

年產5萬t瓦楞原紙和箱紙板，使用廢紙為原料。1996年該廠建立了厭氧－好氧廢水處理系統，其中厭氧反應器是100m³的IC反應器，設計廢水處理能力為1000m³/d，處理COD2000kg/d。

工廠2（Wepa，德國）

年產7萬t衛生紙，使用廢紙脫墨制漿和部分商品漿。該廠原廢水處理系統采用好氧的生物滴濾池和活性污泥工藝，在廢水排放前還要經過一個氧化塘進一步凈化。由于滴濾池的效果差、堵塞以及處理能力不足，該廠決定采用385m³的IC反應器取代滴濾池，設計能力為每天處理COD9520kg，廢水流量為4000m³/d。

工廠3（Europa Carton III,德國）

年產30萬t瓦楞紙和箱紙板，使用二次纖維為原料。直到1998年該廠還使用UASB反應器作為其厭氧－好氧工藝的關鍵設備，UASB之后是活性污泥工藝。由于生產能力增加，工廠需要新增12500kgCOD/d處理能力。最終工廠在465m³的IC反應器和1000m³的UASB反應器的方案中采用了前者。

以上3個造紙廠的IC反應器的主要幾何尺寸如表1所示。

表1 3個造紙廠廢水處理中的IC反應器特征尺寸^[6,7]

工廠	反應器容積(m3)	反應器直徑	反應器高度	設計能力(kgCOD/D)
1	100	2.85	16	2000
2	385	5	20	9520
3	465	5	24	12500

（2）3家工廠的運行情況

3家造紙廠的IC反應器運行中表現出的共同規律是隨著廢水COD濃度增高，COD去除率上升，研究發現這是因?yàn)閺U水COD的峰值主要由更容易生物降解的物質例如淀粉引起。3個反應器的運行都證明，COD去除效率是反應器容積負荷的函數，較高的負荷下COD去除率也較高。除了與進液濃度有關的生物可降解性的變化外，這個較高的去除率可以認為是高負荷下，由于產氣的增加，流體內循環比例隨之增大，使生物污泥和廢水之間產生更強烈的接觸。運行中COD濃度和反應器容積負荷波動非常大（見表2），但反應器的運行始終非常穩定，出水揮發性脂肪酸（VFA）始終很低。

運行情況表明，IC反應器在濃度和負荷大幅度波動的情況下，具有非常好的自我調節能力，反應器的運行始終穩定。

比利時VPK Oudegem紙廠高度封閉循環的廢水處理系統

比利時VPK Oudegem紙廠原有生產能力1000t/d時，決定投資300萬美元擴大其循環水處理系統，其目標是把循環水COD濃度從1000mg/L降低到5000mg/L。經過沉淀澄清以后，絕大部分直接回用于生產。全廠進入生化處理系統的循環水為500m³/h，其中350m³/h循環水不經過冷卻直接進入IC反應器和曝氣池處理，處理后全部回用于漿料的稀釋及低壓噴淋（圖2回用水A）。另一部分（150m³/h）進入原有的厭氧（采用UASB反應器）－好氧系統（活性污泥法），出水可以經過過濾，成為質量更高的回用水B，主要用于真空泵的水封或者洗毛毯及銅網。經過一段時間處理后，生產系統排往水處理系統的循環水COD濃度由10000mg/L減少到5000mg/L，完全滿足紙板廠工藝的要求。這個工廠在1999年開始生產。



圖2 比利時VPK Oudegem造紙廠廢水處理及回和流程^[7]

表2 3家造紙廠IC反應器運行情況的平等數據^[6,7]

工廠	設計最大負荷[kgCOD/(m3·d)]	實際運行負荷[kgCOD/(m3·d)]	進液COD濃度(mg/L)	COD去除率(%)
1	20	5-26	650-2650	60-75
2	24	9-20	1510-2920	58-74
3	27	9-24	1250-3515	61-86

在零排放紙廠中的應用

如本文作者在另一篇文章中介紹的，厭氧技術引入紙廠的封閉循環和零排放系統，可以解決包括封閉循環和零排放后有機酸和鹽積累引起的腐蝕、腐漿、產品臭味、操作條件惡化，二次膠粘物引起的樹脂障礙，陰離子“垃圾”引起的濕部添加劑用量增加，鈣積累引起的水硬度上升、設備結垢、紙機斷紙次數增加等等問題，其中一些問題是單純的好氧處理方法不能解決的^[8]。

在廢水零排放的造紙廠中已經成功運行了厭氧－好氧處理工藝，零排放的工廠，所有廢水1-4m³/t紙，這些清水其實僅僅補充了蒸發和漿渣中帶走的水分，廢水處理系統可以看作是水的閉路循環的一個組成部分。第一個這樣的“在線”工藝是1995年在德國的Kappa Zulpich紙板廠投入使用的。

致力于改進這類工藝的研究仍在繼續進行，主要的想法除了使反應器更緊湊，效率更高外，還要適應封閉循環后水溫升高的特點，使反應器能夠直接處理水溫高于40℃的循環水，而不必采用降溫系統。采用IC反應器成功地實現了以上預期目的。

研究和實踐證明，IC反應器除了以上突出優點外，還具有對含懸浮物的廢水更好的適應性。通常認為輕質懸浮物易于將微生物從UASB反應器中帶走，從而引起污泥流失，但在IC反應器懸浮物不引起污泥的流失。這對于輕質懸浮物含量高的廢水較為重要，IC反應器用于含纖維的造紙廢水和含大量酵母細胞的酵母生產廢水處理的實踐證明，輕質的懸浮物不影響反應器的處理效果，也不引起生物物質的流失。

以上兩個優點使IC反應器在零排放造紙廠有取代UASB反應器的趨勢^[9]。

零排入實例1(Kappa Graphic Board)

荷蘭某紙廠^[9]使用廢紙板為原料，每日生產400t箱紙板。生產過程的廢水經過厭氧－好氧處理后全部回用，實現了廢水零排放。厭氧工藝采用了IC反應器。圖3是該廠廢水處理系統的示意圖。



圖3 荷蘭某造紙廠廢水零排放工廠和循環水處理流程示意圖^[7]

這個工藝實際上是在原先采用中溫的UASB反應器的零排放工廠的基礎上改進的，以高溫的IC代替了中溫的UASB，循環水可以不經過降溫直接處理，實際的運行溫度是55℃。曝氣塔是一個高10m的氣提反應器（air lift reactor)，以壓縮機和射流曝氣器曝氣。這個工廠設計處理量是90m³/h。整個設計效率高、占地少，并且非常好地適應高溫條件。這個系統處理的效率為COD去除率90％以上，BOD去除率99％。由于有循環水的處理系統，工藝循環水的濃度維持在3000-4000mgCOD/L的水平。該廠于1999年10月啟動運行，投資250萬美元。

零排放實例2

西班牙的Papelera de la Alqueria造紙廠日產100t瓦楞原紙。該廠在技術上可以實現廢水零排放，但是由于溶解性COD的積累，不得不排放廢水，以便保持循環水濃度在18000mg/L以下。工廠最終決定建立厭氧－好氧處理系統。圖4是僅僅包括調節、IC反應器、好氧處理三個步驟的工藝流程。預計在實現封閉循環后水溫將上升，因此設計處理水溫在55℃（溫度范圍40－60℃），為此必須培養嗜熱的厭氧細菌，在這個廠的IC反應器和在上述的比利時工廠里，采用了逐步升溫的辦法實現晴熱菌增長。這個工廠于2000年3月啟動運行，工廠實現了零排放，并使工藝循環水濃度維持在5000mg/L以下，完全實現了設計目標。



圖4 西班牙Papelera de la Alqueria造紙廠的零排放廢水處理系統

參考文獻

1 北京市環保科學研究院．難降解有機工業廢水高效生物技術及其關鍵設備研究．國家“九五”科技攻關項目技術報告，2000．12

2 賀延齡、皇甫浩．造紙工業廢水的厭氧處理技術（連載）－造紙工業廢水與厭氧技術原理．西南造紙，1999（2）；16－18,1999(3);7-9,1999(4);9-11

3 賀延齡．廢水的厭氧生物處理．北京：中國輕工業出版社，1998

4 Habets,L.H.A.The Applecation of Anaerobie Waste Water and Process Water Treatment in the Paper Industry.Technical Report,Pqques BV,The Nether lands.1999

5 戚愷．IC反應器在造紙行業的應用．國際造紙，2001，20（3）：59－60

6 Driessen,W.J.B.M.et al.Anaerobie treatment of recycled paper mill effluent with the internal circulation reactor,6^th IAWQ Symposium on Forest Industry Wastewaters,Tampere,Finland,6-10 June 1999

7 Habets,L.H.A.et al.Zero Effluent by Application of biological Treatment at High Temperature,Research Report,Sponsored by the Dutch Program EET(Ecology,Economy and Technology).1999

8 賀延齡．廢紙紙漿造紙的封閉循環和零排放．中華紙業，2001，22（2）：13－16

9 Habets,L.H.A.Introduction of the IC Reactor in the Paper Industry.Technica Report,Pqques BV,The Nethe lands.1999

【一、概述】
IC（internal circulation）反應器是新一代高效厭氧反應器，廢水在反應器中自下而上流動，污染物被細菌吸附并降解，凈化過的水從反應器上部流出。
IC反應器在處理中低濃度廢水時，反應器的進水容積負荷率可提高至20～24kgCOD/(m3.d)；處理高
濃度有機廢水時，進水容積負荷率可提高到35～50kgCOD/(m3.d)；與UASB反應器相比，在獲得相同處理效果的條件下，IC反應器具有更高的進水容積負荷率和污泥負荷率，IC反應器的平均升流速度可達處理同類廢水UASB反應器的20倍，在處理低濃度廢水時，HRT可縮短至2.0～2.5h，使反應器的容積更加小型化，因此更加具有優勢，

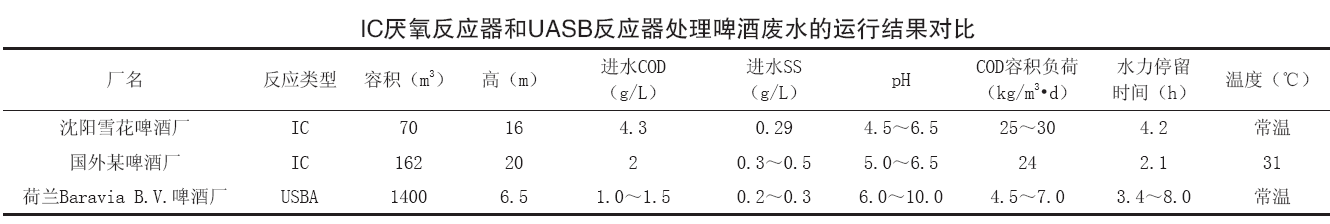

【二、IC與UASB區別】
隨著國家對環保的日益重視，公司在廢水末端處理方面也進行了大量的資金投入，如在造紙二部和板紙公司廢水厭氧處理技術的應用足以證明。廢水的厭氧處理技術以其運行成本低、節約能源、污泥易于處理等優點在廢水處理中正發揮著越來越大的作用。
UASB與IC在運行上較大的差別表現在抗沖擊負荷方面，IC可以通過內循環自動稀釋進水，有效保證了第一反應室的進水濃度的穩定性。其次是它僅需要較短的停留時間，對可生化性好的廢水的確是優點。大家同意因?yàn)镮C運行穩定，抗沖擊負荷效果好，容積負荷高，投資省等許多優于UASB的優點，是否就應該因此而放棄再選用UASB了呢？
IC缺點尤其在污水可生化性不是太好的情況下，由于水力停留時間比較短去除率遠沒有UASB高，增加了好氧的負擔。另外，IC由于氣體內循環，特別是對進水水質不太穩定的廠，導致IC出水水量極不穩定，出水水質也相對不穩定，有時可能還會出現短暫不出水現象，對后序處理工藝是有影響的。UASB比IC突出優點就是去除率高，出水水質相對穩定。但I(xiàn)C優點還是很多的，特別是對于高SS進水，比UASB有明顯優勢，由于IC上升流速很大，SS不會在反應器內大量積累，污泥可以保持較高活性。對于有毒廢水也是如此！
IC運行溫度的設計完全和UASB一樣，在調試運行上和UASB區別不大，只是在剛進水調試時盡可能采用水力負荷高些，然后逐步交互提升水力、有機負荷，盡可能在負荷提升過程中保證第一反應室上升流速大于10m/小時，但較大水力負荷較好控制在20m/小時以下，這樣即保證第一反應室污泥床的傳質效果，也避免污泥流失．冬季進水管道及反應器較好保保溫，因?yàn)閰捬蹙鷮?duì)溫度波動特敏感，對負荷波動適應要相對好的多．其實IC的調試比UASB要好調的多，能調試好UASB的，應該調試好IC沒有太大問題．不是應為上升流速大，會不好控制而延長調試周期．IC它對進水水質的要求僅是相對穩定就行，它要求高的上升流速僅是滿足第一反應室污泥床處于膨化狀態，加大傳質效果，IC的高度較高，你不必太擔心會有污泥流失，因?yàn)閮?nèi)部它有兩層三相分離，更何況第一反應室產氣量較大，絕大部分沼氣被第一反應室分離收集提升到頂部的氣水分離氣包進行氣與泥水的分離．第二反應室氣量少泥水更易分離沉降．若接種顆粒污泥基本一個月便可達到設計負荷是沒有問題的，絮狀污泥可能需三到五個月．
【三、結構組成】
它相似由2層UASB反應器串聯而成。按功能劃分，反應器由下而上共分為5個區：混合區、第1厭氧區、第2厭氧區、沉淀區和氣液分離區。
1）混合區：反應器底部進水、顆粒污泥和氣液分離區回流的泥水混合物有效地在此區混合。
2）第1厭氧區：混合區形成的泥水混合物進入該區，在高濃度污泥作用下，大部分有機物轉化為沼氣�；旌弦荷仙�流和沼氣的劇烈擾動使該反應區內污泥呈膨脹和流化狀態，加強了泥水表面接觸，污泥由此而保持著高的活性。隨著沼氣產量的增多，一部分泥水混合物被沼氣提升至頂部的氣液分離區。
3）第2厭氧區：經第1厭氧區處理后的廢水，除一部分被沼氣提升外，其余的都通過三相分離器進入第2厭氧區。該區污泥濃度較低，且廢水中大部分有機物已在第1厭氧區被降解，因此沼氣產生量較少。沼氣通過沼氣管導入氣液分離區，對第2厭氧區的擾動很小，這為污泥的停留提供了有利條件。
4）沉淀區：第2厭氧區的泥水混合物在沉淀區進行固液分離，上清液由出水管排走，沉淀的顆粒污泥返回第2厭氧區污泥床。
5）氣液分離區：被提升的混合物中的沼氣在此與泥水分離并導出處理系統，泥水混合物則沿著回流管返回到較下端的混合區，與反應器底部的污泥和進水充分混合，實現了混合液的內部循環。
從IC反應器工作原理中可見，反應器通過2層三相分離器來實現，獲得高污泥濃度；通過大量沼氣和內循環的劇烈擾動，使泥水充分接觸，獲得良好的傳質效果。
【四、工作過程】

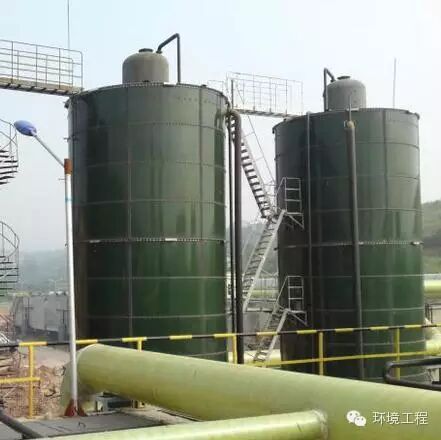

   IC反應器外形是立式罐體，高度從16米到28米,，直徑從1.5米到15米。需要處理的廢水使用高效的配水系統由反應器底部泵入反應器，與反應器內的厭氧顆粒污泥混合。
1）在反應器下部主處理區
2），絕大部分有機物質被轉化為甲烷和二氧化碳。這些混合氣體（或者叫做沼氣）由下部的三相分離器
3）收集。產生的“氣提”帶動水流通過上升管
4）進入反應器頂部的氣液分離器
5）沼氣從這個分離器中溢出反應器，水流經過下降管
6）回到反應器的底部�；�于這個原理：反應器被命名為內循環反應器。在上部的精處理區，廢水被進一步處理
7）沼氣在精處理階段的液相中脫離出來，接著被上部的三相分離器收集，處理過的水從反應器頂部排出。
【五、優點】
IC 反應器的構造及其工作原理決定了其在控制厭氧處理影響因素方面比其它反應器更具有優勢。
1）容積負荷高：IC反應器內污泥濃度高，微生物量大，且存在內循環，傳質效果好，進水有機負荷可超過普通厭氧反應器的3倍以上。
2）節省投資和占地面積：IC 反應器容積負荷率高出普通UASB 反應器3倍左右，其體積相當于普通反應器的1/4—1/3 左右，大大降低了反應器的基建投資；而且IC反應器高徑比很大（一般為4—8），所以占地面積少。
3）抗沖擊負荷能力強：處理低濃度廢水（COD=2000—3000mg/L）時，反應器內循環流量可達進水量的2—3 倍；處理高濃度廢水（COD=10000—15000mg/L）時，內循環流量可達進水量的10—20倍。大量的循環水和進水充分混合，使原水中的有害物質得到充分稀釋，大大降低了毒物對厭氧消化過程的影響。
4）抗低溫能力強：溫度對厭氧消化的影響主要是對消化速率的影響。IC反應器由于含有大量的微生物，溫度對厭氧消化的影響變得不再顯著和嚴重。通常IC反應器厭氧消化可在常溫條件（20—25 ℃）下進行，這樣減少了消化保溫的困難，節省了能量。
5）具有緩沖pH值的能力：內循環流量相當于第1 厭氧區的出水回流，可利用COD轉化的堿度，對pH值起緩沖作用，使反應器內pH值保持較佳狀態，同時還可減少進水的投堿量。
6）內部自動循環，不必外加動力：普通厭氧反應器的回流是通過外部加壓實現的，而IC 反應器以自身產生的沼氣作為提升的動力來實現混合液內循環，不必設泵強制循環，節省了動力消耗。
7）出水穩定性好：利用二級UASB串聯分級厭氧處理，可以補償厭氧過程中K s高產生的不利影響。Van Lier[6]在1994年證明，反應器分級會降低出水VFA濃度，延長生物停留時間，使反應進行穩定。
8）啟動周期短：IC反應器內污泥活性高，生物增殖快，為反應器快速啟動提供有利條件。IC反應器啟動周期一般為1～2個月，而普通UASB啟動周期長達4～6個月[7]。
9）沼氣利用價值高：反應器產生的生物氣純度高，CH4為70%～80%，CO2為20%～30%，其它有機物為1%～5%，可作為燃料加以利用
IC 反應器當前在造紙行業應用較多的是用各類廢紙作原料的造紙企業，處理的目的包括實現一般的達標排放，通過治理后的廢水回用，從而達到節水和治污的雙重目的。
【六、適用范圍】
IC厭氧反應器是一種高效的多級內循環反應器，為第三代厭氧反應器的代表類型(UASB為第二代厭氧反應器的代表類型)，與第二代厭氧反應器相比，它具有占地少、有機負荷高、抗沖擊能力更強，性能更穩定、操作管理更簡單。當COD為10000-15000mg/1時的高濃度有機廢水;第二代UASB反應器一般容積負荷為5-8kgCOD/m3;第三代AIC厭氧反應器容積負荷率可達15-30kgCOD/m3。
IC厭氧反應器適用于有機高濃度廢水，如，玉米淀粉廢水、檸檬酸廢水、啤酒廢水、土豆加工廢水、酒精廢水。
IC反應器廣泛應用于：啤酒、發酵、造紙、食品、飲料及化工等行業，
