今天主要分享4個方面的內容:
第一、污水處理廠五種形式的綜合比較;
第二、“藍色地下凈水園區”理念的提出;
第三、藍色凈水園區的地下式污水處理廠技術特性;
第四、北控水務藍色地下凈水園區典型案例。
現在污水處理廠的建設形式,我認為有五種形式:一種,常規的地下污水處理廠,這類比較多,我國不超過3600座。第二種,地上加蓋全封閉污水廠,這里列舉了新加坡樟宜污水廠。全封閉加蓋的類型也不少,尤其是南方氣味影響比較大,新加坡二期我們正在做前期工作。第三種,地上生態化污水廠,也是一種全封閉的方式,如Organic生態化污水廠。第四種,半地下污水廠,像合肥塘西河再生水廠,以及我們?cè)谠颇系捻?xiàng)目做的就是半地下的。第五種,全地下污水廠,北控水務項目規模16萬噸/天得北京稻香湖再生水廠,就是全地下的。

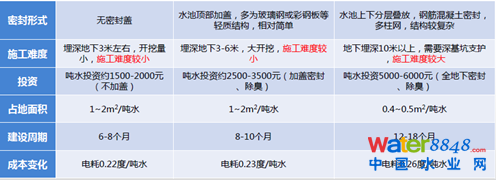

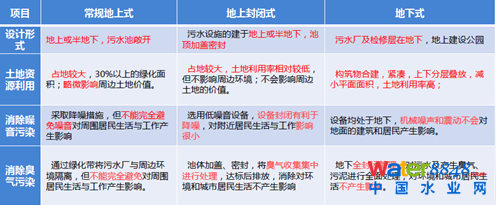

典型地上與地下式污水處理有哪些不同?這里列舉三種類型進行比較:常規地上式、地上封閉式、地下式。
常規的地下污水處理廠、地上加蓋全封閉污水廠、地上生態化污水廠、半地下污水廠、全地下污水廠,這五種形式各有特點,選擇需要因地制宜。應該根據項目的邊界條件,做出最佳的選擇方式。建議一般的選用順序?yàn)椋鹊厣祥_始,再到地上加蓋/地上生態,然后半地下,到全地下。
為什么會提出藍色地下凈水園區的概念

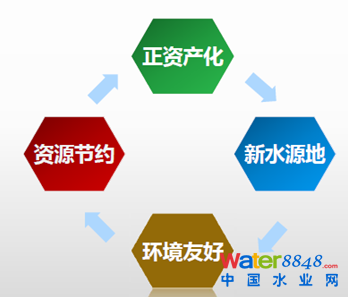

首先,說到地下水廠,不可能只講地下部分,而不說地上部分。實際上我們做的這些項目,承接的合同范圍都包括地上部分。如果把地上和地下共同分析,實際上“藍色地下凈水園區”有四個形式特點:藍色、地下、凈水、園區。藍色比喻更加寬泛,水廠的處理主要是地下,處理水質要求非常高,它實際上是園區的概念,不是傳統意義水廠的概念。藍色地下凈水園區具有四個內涵特點:正資產化、資源節約、環境友好、新水源地。
正資產化。最早是王凱軍教授提出來的。正資產主要指地上部分:城市公用服務設施:城市綠島;休閑公園;體育場或健身中心;游樂場;圖書館; 商業街區;社區中心;停車場;城市環境教育基地等等,我們?cè)O(shè)計的這些廠都有這樣的需求。藍色地下凈水園區已成為城市正資產、城市名片。起到師法自然,貢獻社區的意義。
新水源地。一般地下廠都是用于河流、公園甚至地下水等補水,及城市再生水回用。要求較高的出水標準。水質要求一般在一級A、準IV類、甚至更高III類(人可近水)。
環境友好。主要解決了地上廠三大污染問題:噪聲污染、異味污染、景觀污染。景觀污染需要改善城市生活休閑和視覺感受。這一點我們深有感觸,我們?cè)诒本┳鰶鏊又卫,有一次帶政府客戶參觀,當?shù)氐木用穹磻?yīng),說這個地方建的非常好,要保護好,要求我們留一個舉報電話,有人在這里破壞,他們想舉報沒有電話。這種由過去的“鄰避”,變成“擁抱”和“體驗”,這就是環境友好。
資源節約。資源節約主要是四個方面:
第一,有益城市區域功能規劃——地上城市公用服務設施,給周邊區域功能帶來新的空間和可能。
第二,節約土地面積。節約廠區占地,且減少衛生防護距離,像北京稻香湖再生水廠、深圳布吉污水處理廠等。節約土地面積,尤其在城鎮化的過程中,開發程度比較高,非常有價值。
第三,在城中廠改造的時候,釋放周邊土地價值。水廠周邊的房?jī)r(jià)都上不去,現在建了地下廠可能就不一樣了。
第四,降低管網投資。流域綜合治理原位處理就近補水;城區新建廠或城中廠改造,降低搬遷的龐大管網投資。稻香湖項目原方案為地上式污水廠,占地17公頃;優化為地下式污水廠后,占地面積減至4.47公頃。從資源節約角度來講,就有我們所說的藍色園區的概念在里面。
地下廠是凈水園區,但是,若從無害化觀點來認識,將會面臨一些問題:首先有一個理念,消減污染物單位代價越低的,技術越有前景;發展中國家面臨的挑戰:結果要好且成本要低;地下廠比地上廠造價運營成本高,也許這可能不是資源節約型,所以說站在水處理角度來講還是有問題的。
藍色凈水園區的地下式污水處理廠技術特性
大致梳理發現 ,在技術方面,地下式污水處理廠與地上廠有15點不同。
系統的優化。地下廠帶來新的可能性,包括工藝類型選擇、工藝單元關聯性、空間布局和水力條件優化設計等等系統優化。
工藝強化。包括工藝的銜接性、前后處理的強化、生物系統的強化等。
節能降耗。我們污水廠有兩個問題,實際上它是耗能,談不上節能,另外它實際上是釋放溫室氣體,節能降耗也是一個重要的方法。
設備的配置,地下的設備選擇和配備是不同的,需要考慮耐蝕,維修等等很多方面,尤其是工藝池體的限制,使用設備不一樣。
電氣自控、通風除臭都不一樣。我們要解決四大氣體問題,通風、散熱、潮濕、臭氣;自然通風設計;除臭風量、密封;與除臭系統的配合;管線布置等。
防洪排澇,地下水廠這方面非常的突出,我國不少污水廠遇到這個問題。還有消防安全、采光照明、建筑結構的問題。
另外還有防腐防銹,以及緊急疏散方式、運營維護、維修改造、應急處理都不一樣。
地下污水處理廠面臨的技術突破包括:
第一,造價和運行成本及其他外圍成本形成的綜合成本降低。當?shù)叵聫S和地上廠造價運營成本差不多的時候,競爭力就非常凸顯了。
第二,創新技術的突破。針對地下廠,需要做到技術突破。在一個相對溫度比較穩定的狀況下進行生物反應,實際上有它的特點,關鍵會帶來一些針對它的技術挑戰。
第三,新技術應用。王凱軍老師介紹了好氧顆粒污泥、納米絮凝劑技術等,還有我們說的FM-DBR技術,這個技術不產生剩余活性污泥,F(xiàn)在地上廠都回避一個問題,有泥就有影響。當這個廠沒有泥往外運的話,對環境就是零影響。
第四,與城市功能結合,體現城市生態綜合體的價值。地下廠和地上廠的設計都是融合在一起的。
第五,高地下水位地區應用。
第六,半地下廠的應用,這個應用的前景也是不錯的,造價比較適中。
北控水務藍色地下凈水園區典型案例
最后我介紹一下北控水務在藍色地下凈水園區的典型案例。

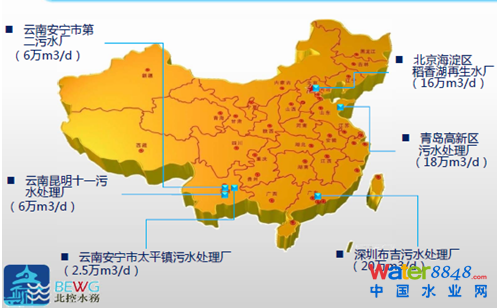

目前,北控水務投資建設運營的地下式污水處理廠項目8個,其中2項為國際項目——馬來西亞Pantai第二污水處理廠、新加坡樟宜第二新生水廠,6個為國內項目,總處理量達123.3萬噸/日,涵蓋污水、再生水、新生水三大領域。北控水務近年來在全國和國外做的地下污水處理廠的幾個案例:
這里簡單介紹三個案例:
馬來西亞Pantai第二污水處理廠。Pantai第二污水處理廠為全地下式水廠,日處理規模32萬噸,服務人口142萬人,投資25.48億港幣,集污水處理功能及景觀生態價值于一體,是中國企業在海外運營的首個污水處理廠。采用全地下式設計思路,融合生物濾池除臭、太陽能無動力高效采光、沼氣發電、水源熱泵等新技術,使其成為一座綠色、環保和節能的新型污水處理廠。

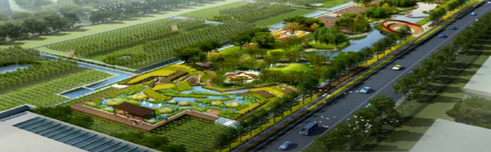

北京稻香湖再生水廠。日處理規模16萬噸;占地面積4.47公頃;服務面積約34.5km2 ;出水“準IV類地表水”標準;是北方地區最大的地下式污水處理廠和再生水廠。原設計,采用地上式設計,占地17公頃,對于海淀北部生態新區“綠心”有較大影響。優化設計采用全地下式設計,占地4.47公頃并且對于海淀北部生態新區環境有積極影響。大幅節約土地、提升周圍環境品質及土地價值,符合政府愿望,被政府采納,選為投資合作方。被列為市區兩級重點工程,是北京市未來三年中十大重點工程中唯一入選水務項目,也成為環保部重點關注的工程項目。地上功能與定位為,精心打造一個具有鮮明特色的低碳示范公園,同時,使其成為區域發展的綠色引擎。生態公園、活力公園,文化公園,高端科技研發基地。關鍵技術采用多級多段生物除臭技術,矩形周進周出沉淀池,分段進水A2O脫氮除磷技術,水源熱泵熱能回收技術,精確曝氣技術,精確加藥技術,自然采光技術。

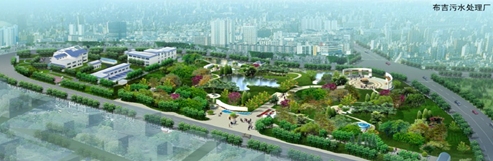

深圳布吉污水處理廠。這個是我們運營了四、五年的污水處理廠,地上定位主要為文體休閑公園,對市民開放的公園,地上的綠化所有維護都是合同范圍內的,政府對這部分也給予了支付。
北控水務李力:藍色地下凈水園區的概念和典型案例分析
時間:2015-07-23 17:10
來源:E20環境平臺
作者:李曉佳整理
