氮磷大掃除

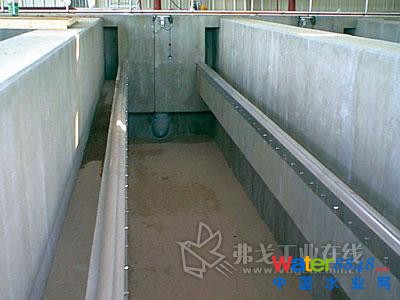

圖1 Leopold elimi-NITE反硝化濾池
氮和磷目前已成為我國眾多江河湖海的最主要污染源。在工業與生活污水處理中，一般采用生物處理方法，但很難使TN和TP等指標達到一級A標準，采用Leopold濾池進行深度處理，將可以實現該三項指標同時達標。
隨著生產生活排放的污染物不斷進入水體，國家在“十一五”期間圍繞“控源減排”的目標，將化學需氧量（COD）作為約束性指標，并基本完成了削減10%的預期目標。但對于氮磷的控制則有惡化的趨勢。氮磷已成為目前首要的污染因子，是導致我國眾多江河湖海產生富營養問題的主要原因。在眾多污染源中，城鎮生活污染由于排放量的不斷增加、處理效率低，成為了其中最主要的污染源。以淮海流域?yàn)槔�，城�?zhèn)生活氨氮排放量占工業與生活排放總量的75%以上。

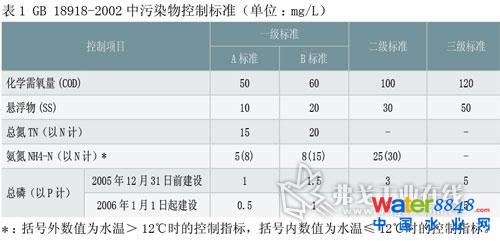

《GB 18918-2002l 城鎮污水處理廠污染物排放標準》對氮磷最高允許排放濃度（日均值）均有所規定，如表1所示。相比國家標準而言，北京、天津等地方標準要求更高。江蘇省將太湖地區城鎮污水廠主要水污染物排放標準升至一級A標準。“十二五”期間，污水處理的提標改造將成為重中之重，對氮磷的控制將會全面展開，污染控制指標體系不僅單獨設立富營養化水質考核指標，并設置總量控制指標。
圖2 出水主要水質指標
通常，污水處理提標改造過程中，TN和NH4-N可通過強化生物處理進行去除，TP可以過強化生物處理或化學除磷加過濾等措施去除。但通常僅運用生物處理很難使TN和TP等指標達到一級A標準。如污水在生物處理后，出水SS、TP和TN指標不穩定或未達到設定標準，可以通過Leopold濾池進行深度處理實現該三項指標同時達標。
Leopold濾池組成及運行

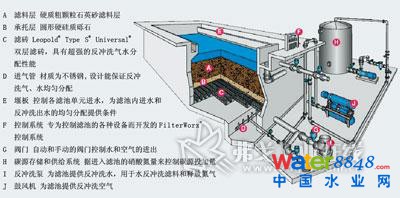

Leopold濾池是一種后置式的反硝化濾池，從根本上講是一種重力下向流式深床砂濾池。濾料選用硬質粗石英砂，除了本身具備的懸浮物過濾功能，還可以通過在進水總渠前投加碳源，促使反硝化細菌在濾料上生長，將污水中的硝態氮轉化成氮?dú)馀欧胖链髿�，達到脫氮目的。濾池的具體組成參見圖1。
elimi-NITE反硝化濾池的運行過程可分為以下三個步驟：
正常過濾階段：投加碳源的污水經進水渠進入濾池系統，且被均勻分配到各濾池單元。污水流過石英砂濾料層、礫石承托層、雙層濾磚之后，匯集到旁側的出水槽，最后通過出水管的閥門流入到清水池。
氮?dú)忉尫烹A段：反硝化過程產生的氮?dú)夥e聚在濾料內，導致過濾的水頭損失增加。這可以通過周期性氮?dú)忉尫沤鉀Q，即通過幾分鐘反沖洗釋放氮?dú)�。通常氮�(dú)忉尫砰g隔4~8h，主要取決于氮的負荷。
反沖洗階段：當濾池運行達到一定時間或?yàn)V池水頭損失達到設定限值后，濾池將啟動反沖洗過程。反沖洗采用高強度的氣水聯合沖洗，通過濾磚均勻分配后，自濾池底部向上去除濾料截留的懸浮物和老化生物膜。反沖洗廢水進入污水池。

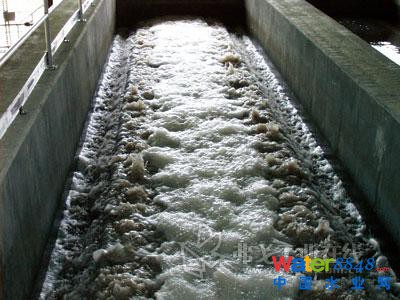

圖3 采用氣水聯合反沖洗清洗濾料，反沖洗水總量低至處理量的2%
反硝化系統性能優化
Leopold公司成立于1924，一直致力于水和污水處理解決方案，并成為行業的領導者。其發展從最初的普通快濾池到最新一代的Universal S型濾磚，Leopold對其設備控制方式、運行設計等一直進行優化改進。
Leopold的濾磚也在不斷發展過程中，濾磚內部有諸如空氣導流板及回水槽等設計，保證整個濾池內部的布?xì)獠妓牟痪鶆蛐孕∮?%。底層配水系統檢修較困難，Leopold濾磚材質采用高密度聚乙烯，有較高結構強度和防腐蝕特性。
elimi-NITE反硝化濾池安裝弧形進水堰，運行采用恒液位控制，保證進水分配至各個濾池單元時，盡量避免增加溶解氧濃度。
如果碳源投加量不當，會導致反硝化不徹底或出水BOD上升，Leopold濾池通過前后反饋精確控制碳源投加量。前饋控制即檢測進水流量、硝態氮濃度、溶解氧濃度，計算碳源投加量；后饋控制即檢測出水硝態氮濃度，修正碳源投加量。綜合前后反饋計算，通常碳源投加量不超過理論計算量的110%。
通過不斷的功能優化，相對于其他過濾或反硝化設備，Leopold具有以下明顯優勢：
elimi-NITE濾池采用均質石英砂作為濾料，相對其他過濾介質不易堵塞，反沖洗的間隔較長，省去頻繁維護；且濾池具有反硝化和過濾的雙重功能，能同時去除TP、TN和SS。
圖4 合理化設計使濾池達到最佳性能，同時降低了投資、安裝等費用
elimi-NITE濾池采用周期性的高強度氣水聯合反沖洗。反洗過程中由于沒有必要使濾床完全流化，反沖洗水和氣的流速可以分別設定為15m/h和91m/h，反洗水量?jī)H為處理量2%。相對連續洗砂而言，節省了大量反沖洗空氣和水，且免去連續洗砂所需考慮的洗砂速度與保留足夠生物量的平衡，以及跑砂問題。
elimi-NITE濾池采用Leopold Universal S型濾磚，其采用雙層布水方式，相對其他濾磚，具有更好的配氣配水性能。濾池的池型設計多種多樣且在寬度上沒有過多限制，完全可以按照現場情況進行設計，Leopold更不乏對原有濾池進行改造的項目。
案例分析
位于美國北卡羅來納州Smithfield的污水處理廠面對水質水量的變化，采取了好氧、缺氧等生物處理措施，但仍不能實現達標排放，出水硝態氮濃度停留在6~8mg/L。2003年，該廠安裝了elimi-NITE反硝化濾池，其對出水總氮達標起了關鍵作用。安裝后，出水總氮濃度降至1.96mg/L，硝態氮和BOD等去除情況如表2及圖2所示。
在實際運行過程中，濾池的運行參數不斷進行優化。在未啟動反硝化時，反沖洗的時間間隔可以達到250h；反硝化啟動后，反沖洗時間間隔為48~60h。氮?dú)忉尫诺臅r(shí)間約持續1min。該廠使用甲醇作為碳源，其使用量受硝態氮濃度、溫度、進水DO濃度等影響，也不斷進行相應調整。
小結
污水處理的要求將會不斷提升，尤其是富營養類指標。elimi-NITE濾池針對二級處理后TN、TP等仍未達一級A標準的出水可提供有效的解決方案。其解決方案基于豐富的經驗、高效的設備，進行合理的濾池系統設計、處理工藝優化，從而為用戶節約投資運行成本。
