葉新
(上海市政工程設計研究總院<集團>有限公司，上海200092)
面對不容樂觀的江河水源水質現狀，凈水廠處理工藝除常規處理外，還需考慮預處理及深度處理，或者在廠平面中預留場地,因此平面布置中處理構筑物單元眾多，各單元間相互連接的各類管線繁復。在工藝流程順暢、管理維護方便的條件下，對處理構筑物和輔助建筑物進行合理的組（疊）合布置，可以有效節省寶貴的土地資源，使得處理構筑物布置集中，功能分明且環境協調優美。
針對不同的原水水質特性，凈水處理流程各不相同，以平原地區微污染原水典型的凈水處理工藝為例，對處理構筑物進行組合設計，處理流程如下：江河或湖泊取水→進水井→取水泵房→配水井→預臭氧接觸池→絮凝池→沉淀池→砂濾池→提升泵房→后臭氧接觸池→活性炭濾池→清水池→吸水井→送水泵房→用戶。
水廠排泥水處理典型流程如下：水廠排泥水→調節池→濃縮池→平衡池→脫水機房→泥餅外運。
從上述處理流程可以看到處理構（建）筑物單體為17個，若再計入加藥間、儲液池、加氯間、回用水池、臭氧制備車間等輔助生產建筑物，廠區內構（建）筑物處理單體將達20個以上。
根據處理構（建）筑物的功能及高程布置，通常將上下游構筑物、同類構筑物、構筑物與清水池等進行構（建）筑物的組合設計。
1 處理構筑物組（疊）合設計
1.1 上下游構筑物組（疊）合設計
① 上下游構筑物組合設計
水廠總平面按凈水處理工藝水力流程、擬建場地的高程以及進出水管線等因素布置，為節省用地減少水頭損失，考慮施工難易及維護管理方便等，上下游處理構筑物組合常用于水廠總平面設計中。
在江河或湖泊水源地設置取水構筑物，在符合水文及航運等要求的情況下，設置江心取水口經自流管至岸邊進水井，或者受通航限制設置岸邊式進水井，遇水位高差較大的江河段取水，進水井與取水泵房一般合并組合設計，主要是考慮進水井與泵房單體構筑物埋設均較深，既需要考慮單體之間的施工間距，又要考慮連接管道埋設太深的施工因素；遇水位高差變化較小的江河或湖泊水源地取水，可根據地形情況、取水水泵泵型選擇、進水井與取水泵房的不同高程布置，通過經濟技術比較，進水井與取水泵房既可采用分建也可合建。
上下游凈水處理構筑物中，配水井與預臭氧接觸池、絮凝池與沉淀池、砂濾池與提升泵房、后臭氧接觸池與活性炭濾池通常組合設計，這樣構筑物高程布置合理且上下游處理流程銜接順暢，既充分發揮了上下游構筑物的處理功能，又節省了處理構筑物單體各自分建連接管線間的水頭損失。上下游凈水構筑物合并集中布置既節省了用地,又方便了生產運行管理。
② 處理構筑物與清水池疊合設計
在廠區平面圖布置中，清水池占地面積較大，為有效節省占地或擬建場地面積受到限制，設計考慮將處理構筑物與清水池疊合布置。根據場地高程以及凈水工藝流程布置，通常平流沉淀池與清水池、砂濾池或活性炭濾池與清水池疊合。
③ 同類型構筑物組（疊）合設計
在排泥水處理工程設計中，為節省用地且加強生產管理，采用同類型構筑物組合以及疊合設計。組合設計通常將排泥水調節池和回用水池合并設計，可二列并排組合泵房集中布置在一端，或者一列組合泵房集中布置在中間的方式，使之整體組合成為一個構筑物。疊合設計主要考慮上下游的排泥水調節池與濃縮池，以及平衡池和脫水機房疊合設計，流程銜接合理且運行管理方便。
④ 構筑物與輔助生產建筑物組（疊）合設計
為方便生產管理,減少不必要的運行能耗，輔助生產建筑物也經常與處理構筑物組（疊）合設計，如沖洗泵房常與砂濾池、活性炭濾池管廊合建，藥劑儲液池常�？紤]疊于加藥間下。
1.2 多重構筑物組（疊）合設計
每個水廠的原水水質特性、凈水處理流程各不相同，擬建場地的面積、高程、形狀也千變?nèi)f化，因此，廠平面布置中處理構筑物除上述組（疊）合設計外，還可根據工程項目的特性和具體要求，進行多重構筑物組（疊）合設計。
絮凝、沉淀（通常為斜管沉淀池）、砂濾池及沖洗泵房組合建設在一起，有時也考慮下疊清水池，常用于擬建場地受限制且處理規模較小的水廠，既利于生產管理又節省土地。此設計形式利用濾池管廊將沉淀池與濾池連成一體，管廊下層可設置沖洗設備，上層可布置配電室及管理用房，構筑物布置緊湊，各處理單元間水頭損失小。
根據處理流程布置以及擬建場地情況，為有效共用輔助沖洗設備，將砂濾池、提升泵房、臭氧接觸池及活性炭濾池組合建設。此設計形式可考慮砂濾池、活性炭濾池均各自單排布置，在管廊中各自的出水渠道處拼接組合，提升泵房、沖洗設施等設置在端頭或中部；也可考慮砂濾池、活性炭濾池均各自雙排布置，利用設置的提升泵房、沖洗設施等用房前后連接組合；不管如何組合都要詳細并合理考慮各處理、輔助單元進出以及超越管線的布置，與廠平面管線布置相協調。
排泥水工程處理單元池體大小不一，若分散布置占地面積較大，為有效節省用地并方便管理，考慮在排泥水調節池上疊建濃縮池、在回用水池上疊建脫水機房，且平衡池考慮與回用水池組合設計，這樣，在處理規模合適的情況下，排泥水工程單元可全部組（疊）建在一起。
圖1為工程規模為30萬噸/天的水廠布置實例，工藝處理流程包括預處理、常規處理、深度處理以及排泥水處理，兩組生產構筑物設置在廠區西側，從南到北呈直線型布置，廠區東南側布置輔助生產設施，水力流程順暢，平面布置緊湊，工程占地為10.67 hm2。

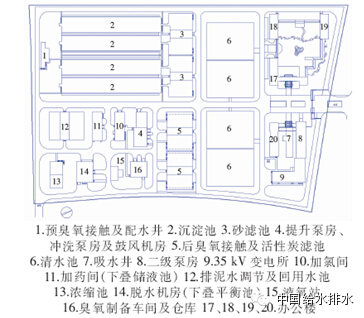

圖1 水廠構筑物組（疊）合設計平面布置實例
根據建設場地狀況，輔助生產設施盡量考慮組合及疊合設計，以有效節省占地。利用濾格面積相同的特點，砂濾池與活性炭濾池共用一套反沖洗設施，并與提升泵房有機組合，使得用電負荷集中并方便管理；排泥水調節與回用水池合建，儲液池與加藥間疊合、平衡池與脫水機房疊合布置；為此，將所有輔助生產設施集中設置在廠區東南側，布置緊湊、管理便利。廠前區二級泵房及辦公樓并排布置，與生產處理構筑物間布置了大容量清水池，平面布置在遵循工藝流程順暢、功能分區合理、有效利用場地的原則下，兼顧了整個水廠的建筑景觀設計，從廠區北側往南觀看一覽無遺，視線通透，建筑和景觀相得益彰。
2 處理構筑物連接設計
① 管道、渠道連接設計
常規處理工藝構筑物間一般采用管道或渠道連接，但隨著原水水質變化，需要建設預處理及深度處理工藝或者預留建設用地，因此，平面布置時需分析不同原水水質情況的運行方式，處理工藝的分期建設設想，以及應急事故處置預案等變化情況。由于預處理、深度處理工藝的加入，各處理單元間需考慮超越管線，或者預留與后續建設處理構筑物之間的接口。
超越管線設置在上下游處理構筑物之間，如配水井與預處理池、砂濾池與提升泵房或者活性炭濾池等，通過管線或渠道設置閥門之間的啟閉，來實現上下游處理構筑物間的連接或超越。若工程分期建設，設計中需要謹慎考慮各階段處理構筑物的連接，并預留與上下游構筑物間的接口。預留管線接口除上述考慮的超越管線接口外，還需在廠平面管線總體布置中統籌考慮。
② 分配、結合井連接設計
除了采用管線連接外還可采用分配、結合井連接，主要是設置一個或多個井室，通過多個閘閥的啟閉，來分配上下游構筑物進出管線，實現處理構筑物間的連接或超越。
若是水廠處理工藝為常規處理，預處理、深度處理為遠期預留，則可設置分配井連接。在分配井前砂濾池出水管上預留深度處理接口，分配井可設置1~2個井室，根據總圖清水池布置通過井室來分配進入清水池的出水管，井內預留深度處理后管線入口，進出口均設置閥門�，F(xiàn)階段運行時，砂濾池出水管進入井室，濾后水經分配至清水池；遠期深度處理運行時，開啟砂濾池出水管上預留接口，進入深度處理系統，同時關閉井內砂濾池出水閥，打開深度處理預留閥門，深度處理后水經分配井至清水池。至此，井內砂濾池出水閥為超越閥門。
若凈水處理流程采用預處理、常規處理及深度處理，處理工藝需要考慮超越深度處理時，需要設置結合井。以某水廠設計為實例，砂濾池與提升泵房合建，后臭氧接觸與活性炭濾池合建，考慮砂濾池在臭氧制備系統故障或檢修時，砂濾池出水需超越進入清水池。設計中采用結合井連接，結合井布置詳見圖2。

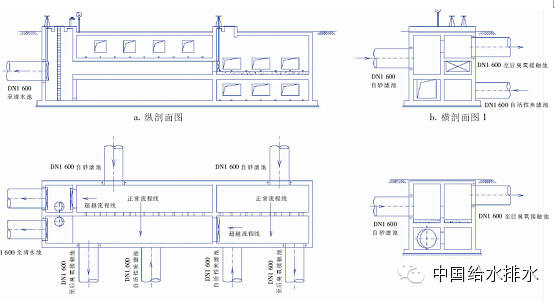

圖2 結合井設計布置實例
結合井從上而下為3層設計，正常運行情況下，提升泵房出水經過上層結合井至后臭氧接觸池，活性炭濾池出水進入結合井下層，而后至清水池，進出均采用閥門控制；當需要超越活性炭濾池時，結合井中層設置超越閥門，上層可直接進入底層至清水池。
（本文發表于《中國給水排水》雜志2014年第18期“給水深度處理及飲用水安全保障技術交流會專題”欄目）
