世界第一高電視觀光塔——廣州塔工程給排水設計簡介
趙力軍1黃 頻1 黃玲俐1常 磊2 唐德昕1 徐智勇1 鄭偉遠3
（1 廣州市設計院，廣州 510620；2 廣州市公安消防局，廣州 510660；3廣州新電視塔建設有限公司，廣州，510310）
1 工程概述
1.1場地概述
廣州塔(見圖1)工程位于廣州市海珠區濱江東路，珠江文化帶（橫軸）與新城市中軸線（縱軸）交匯處的珠江南岸。東臨珠江帝景住宅區，南為雙塔路及花城廣場，與赤崗塔為鄰，西靠原新中國造船廠，北與珠江新城及舉行亞運開閉幕式的海心沙市民廣場隔江相望。對岸的珠江新城為廣州市中心商務區和文化藝術中心區，城市新中軸線花城廣場兩旁建設有雙塔、廣州歌劇院、省博物館、珠江城、廣州圖書館等標志性公共建筑。新電視塔的坐向正好對著珠江河口，迎送絡繹進出的客船。場地西側地下有地鐵三號線及珠江新城區域軌道交通—“捷運APM系統”；中南部地下有規劃中的地鐵六號線延長線東西向貫穿；南端有赤崗涌東西向橫穿而過；場地西南角與赤崗塔毗鄰。
本工程建設場地為不規則的梯形地塊，南北長約600米，東西長約180～680米；一期建筑所在地塊南北長約210米，東西約180～680米。場地四周道路交點標高大致平整（8.00）。
1.2 工程設計規模及項目組成
廣州塔第一期總建筑面積約114000平方米，其中6.800以上（含6.800）建筑面積約44200平方米，主要使用功能包括廣播電視技術用房、觀光旅游層、休閑娛樂區域以及部分商業用房（影視、游客餐廳）；地下（6.800層以下）建筑面積約69700平方米，其中±0.00主要功能登塔大廳、設備用房、消防中心、辦公區和展覽、餐飲等商業區域；-5.000層主要作為車庫和地下設備用房使用，另外還包括廚房員工餐廳等其他用途區域；-10.000層主要為設備用房、五級人防及電視臺器材間。6.800和±0.000為主入口層。
1.3建筑功能分區及建筑平面布局
廣州塔的高度功能根據地球不同的氣候區分成不同的主題區間，由下而上分別是：
海洋區——地下停車庫、展覽廳、入口大廳、會議中心（-10.0層—32.8層）
沙漠區——高科技娛樂廳、4D影院 （84.8層—121.2層）
亞熱帶草原區——觀景平臺、小食（147.2層—168.0層）
熱帶雨林區——空中云梯 （168.0層—334.4層）
溫帶區——設備用房、茶室 （334.4層—350.0層）
冰原區——微波電視機房 （376.0層—402.0層）
北極區——觀景平臺、旋轉餐廳、橫向摩天輪（407.2層—459.2層）
再往上是電視臺桅桿天線部分及跳樓機，具體各樓層功能情況詳下表1。
1.4 方案投標及設計
2004年，建造方邀請多個境內外著名設計公司參與了廣州新電視觀光塔的建筑方案設計競賽，共有13家機構（或聯合體）遞交了設計成果。通過技術審查、專家評審并經過三輪投票后最后由:1.建筑設計：信基建筑事務所(Information based architecture )，2. 設計人：馬克·海默爾（Mark Hemel）和芭芭拉·庫伊特（Barbara Kuit）， 3.結構和設備/電氣設計：奧雅納工程顧問(Ove Arup &Parters(HK)L.td)三方組成的設計團隊的方案勝出。后續設計工作則由奧雅納工程顧問（APRU）與廣州市設計院（GZDI）組成的設計團隊共同完成。另外，業主委托中廣電廣播電影電視設計研究院負責微波設備及天線布置、安裝等設計。
1.5 工程建設情況
2005年11月25日，廣州新電視塔工程奠基。2006年4月6日，塔基坑工程驗收完成，開始施工總承包開標。2006年4月25日，開始主體樁基礎工程施工。2008年8月27日，454米的主塔體封頂。2009年5月5日主體天線桅桿封頂。2010年9月28日，廣州市城投集團舉行新聞發布會，正式公布廣州新電視塔的名字為廣州塔。2010年9月29日舉行落成典禮。2010年10月1日起正式公開售票接待游客。
第16屆亞運會期間，這個世界最高的電視觀光塔終以其婀娜秀麗的身姿展現在了世人的面前。二期工程位于主體建筑南端，為其配套的綠地廣場和地下車庫，目前正在建設中。
2 工程設計特點
廣州塔處于廣州新城市中軸線的中心位置，正前方是第16亞運會開閉幕式的主會場海心沙。廣州塔是一座以觀光旅游為主，并具有廣播電視發射和微波信號發射、科學教育、展示、文化娛樂和城市窗口功能的大型地標式城市基礎設施，它具有許多設計特點。
2.1建筑、結構、電氣、通風空調專業的設計特點
（1）目前已建成的世界第一高電視塔觀光塔。塔高600m, 塔身主體454米，觀光平臺比上海東方明珠塔的觀光層高出約191米。
（2）創造多項世界之最。塔中設有世界最高露天觀景平臺（454米）、世界最高橫向摩天輪（454米）、世界最高跳樓機、世界最高4D影院（84.8～121.2米）、世界最高的旋轉餐廳（424米）、核心筒外設有世界最長旋轉上升空中云梯（由1000多臺階組成）、世界最高的消防水箱兼用減振阻尼器（438.4～443.6米）的常高壓消防供水系統等。
（3）建筑造型浪漫、優美、高貴典雅。塔體由上下兩個大小不同的橢圓體扭轉而成，中部形成細腰，核心筒呈橢圓形，底部長軸方向與珠江水流方向一致，頂部長軸方向則轉至與城市的南北軸線合而為一，與已建成的“西塔”及建設中的“東塔”形成「三足鼎立」之勢，“扭腰”的造型使游客從不同的方向看，都不會有重復的形態，平面也隨著高度的不同而不斷變化。
（4）結構形式復雜，設計難度高。結構采用鏤空、開放形式，24根由DN2000～DN1200漸變錐形鋼斜柱、斜撐、46個圓環梁和內部的鋼筋混凝土筒體的運用，實現了垂直圓柱、水平圓環和對角線三個主要設計元素，減少了塔身的體量感和承受的風荷載，使塔體纖秀、挺拔，創造出豐富、有趣的空間體驗和光景效果。塔身采用特一級抗震設計，可抵御強度7.8級地震和12級臺風，設計使用年限超過100年。
（5)電氣、通風空調設計采用了大量新技術、新工藝、新設備、新材料。如：電梯單次提升高度達438米，1分半鐘直達頂層的高速電梯（電梯中安裝有氣壓調節裝置）；上下橋箱調節高度達2米的高速雙層電梯；太陽能及風力發電；新型空氣凈化殺菌裝置；為減少風口附近的阻力及壓差，高空區域外百葉在樓板上開設；排風均壓環；由計算機控制的6696套點狀LED燈具和44套LED投光燈具形成的色彩變幻達百萬級的塔身泛光照明；世界上最高的摩天輪及跳樓機等。
（6）兼具有廣播、電視轉播發射功能。
2.2給排水專業的設計特點及創新點
（1）采用了高于《高規》要求，安全度很高的水消防系統。
①全塔設計(412米層以上除外)采用屋頂設置高位消防大水箱（270m³*2，與減振阻尼器兼用）的常高壓消火栓及自動噴水滅火系統。消防時，消火栓系統不需采用碎玻啟動，自動噴水滅火不需采用濕式報警閥壓力開關啟動，無論發生停電，水泵故障，操作控制系統失靈等情況，系統仍可安全運行，系統安全度高。
②所有疏散樓梯及電梯機房等規范未要求設噴淋保護的區域也加設噴淋保護。觀光梯出口設k200分隔噴頭保護等。
③所有地下消防水池、屋頂及接力消防水箱水池均采用兩格設置，當一個水池清洗或發生故障時系統仍能正常工作。
④消防系統的檢修閥門均采用信號閥門，閥門的開閉均可由消防控制中心進行實時監控，防止誤關閉及人為破壞。
⑤地下消防水池存儲了所有室內消防用水、大空間智能型主動噴水滅火系統用水及部分室內消防延續用水，可在室外市政消防用水無法供應時或滅火時間超過三小時仍要延續供水時仍能繼續供水。
⑥核心筒強弱電管井均設置氣體消防系統保護。
⑦所有消防管道均采用耐銹蝕的鍍鋅內涂塑鋼管。
⑧門廳等大空間場所采用大空間智能型主動噴水滅火系統等。
（2）塔頂高位消防大水箱（270m³*2）創新地設計為兼做減振阻尼器（TMD+AMD）的一部分。這樣設計既未另增加結構的重量，又滿足了將一次消防用水量存儲于屋頂?shù)脑O(shè)計要求。
（3）雨水系統創新地采用了雨水減壓水箱設計。系統中加入減壓水箱，既可防止了系統出現超高壓，降低對管材的承壓要求，又可讓各個不同高度平臺的雨水合用一條排水管，減少了排水立管的數量和占用核心筒的面積，節材、節地。
（4）給水水（池）箱均采用雙格設計，轉輸給水干管均采用雙管設計，以保證水池清洗或維修時，轉輸給水干管檢修更換時仍能正常供水。
（5）為防止臭氣對露天平臺及桅天線上游樂設施環境的影響，在排水系統兩條排氣總管的頂端分別設置了4個STUDOR大型負壓平衡閥，這也是世界上第一次在這么高的排水系統（460多米）頂端設置負壓平衡閥。
（6）采用了大量節水、節能、消防、安全新技術、新工藝、新設備、新材料。如：雨水回用；光催化水消毒滅藻；虹吸及同層排水；污廢水合流排水；不設化糞池；新型給排水及消防管材；綜合支吊架；大空間智能型主動噴水滅火；400米長的人工瀑布；不銹鋼水箱；IG541氣體消防；細水霧綠化澆灑等。
3 給排水設計
3.1設計范圍
給排水系統的設計范圍主要包括本工程用地紅線內下列項目的設計：（1）生活給水系統；（2）污廢水排放系統；（3）雨水排放系統；（4）室外消火栓系統；（5）室內消火栓系統；（6）自動噴噴水系統；（7）大空間智能型主動噴水滅火系統；（8）IG-541潔凈氣體滅火系統；（9）滅火器配置、柜式和定溫懸掛式滅火裝置。
3.2生活給水系統

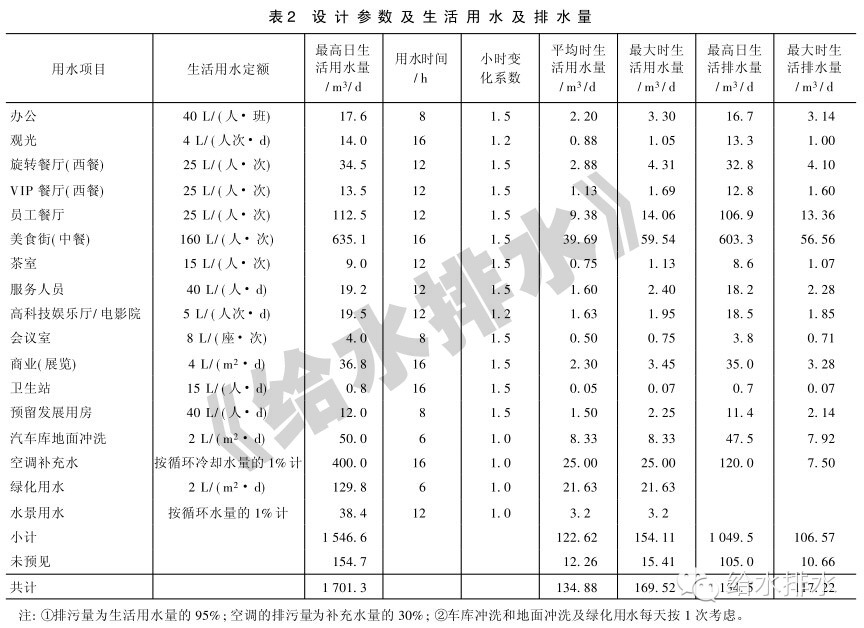

3.2.1設計參數及生活用水量(見表2)
3.2.2水源
由西邊的藝苑西路和南邊的雙塔路的市政管網各自引入2根DN300的給水管，經室外計量水表后供給本項目的消防及生活用水。
3.2.3生活水池（箱）的設置
系統在地下-10.0米設有1座100立方米生活水池，并在147.2米、334.4米和438.4米的避難層設置中間生活水箱或中間生活轉輸水箱，其中147.2米的中間生活水箱為6立方米，334.4米的中間生活水箱為6立方米，438.4米的生活水箱為10立方米。所有生活水池（箱）的材質均采用SUS316不銹鋼。
給水水（池）箱均采用雙格設計，轉輸給水干管均采用雙管設計，以保證水池清洗或維修時，轉輸給水干管檢修更換時仍能正常供水。
3.2.4供水方式
供水方式采用高位水箱重力供水加變頻調速給水泵組加壓供給的供水方式，各個中間生活水箱均設一組轉輸水泵向上一級中間箱供水。豎向分區保證所有供水點出水水壓不超過0.45MPa，具體的如下表3。
3.2.5供水設施
（1）水表：在市政進水管、廚房、冷卻塔、綠化及電視發射的工藝機房層的用水點前設置水表，其他各功能區和樓層的用水點均預留水表位和水表接口。
（2） 排氣閥：各立管最高點均設排氣閥。
（3）安全泄壓閥：變頻供水水泵出水管上設安全泄壓閥。
（4）防污染隔斷閥：市政進水管及各非生活用水水表后均設防污染隔斷閥。
3.2.6熱水供應
塔樓上的餐廳（旋轉餐廳和VIP餐廳）及廚房提供生活熱水。熱水采用容積式電熱水器,供水溫度為60℃。生活用水壓力均高于電熱水器之最小水壓要求，并保證冷熱水壓力平衡。
3.2.7管材潔具
（1）室外：采用鋼絲網纏繞PE管，熱熔連接。（2）室內：壓力小于等于1.6MPa時，采用薄壁不銹鋼管，環壓或卡壓連接。壓力大于1.6MPa時，采用厚壁不銹鋼管，環壓連接。（3）潔具：采用節水型潔具，配感應式龍頭或感應式?jīng)_洗閥。
3.3污廢水排放系統
3.3.1設計參數
最高日生活排水量：1154.5立方米/天；最大時生活排水量：117.22立方米/時，設計參數及生活排水量計算詳見表2。
3.3.2系統概述
管道采用雨水和污廢水分流、污廢水合流設計，并設專用通氣立管，通氣管集中引至461米高空排放，為防止臭氣對露天平臺及桅天線上游樂設施環境的影響，在兩條排氣總管的頂端分別設置了4個STUDOR大型負壓平衡閥，這也是世界上第一次在這么高的排水系統頂端設置負壓平衡閥。生活污廢水由排水管道系統收集后直接排入市政管網，不設置化糞池，由城市污水處理廠集中處理。部分排水系統如塔樓的衛生間采用了同層排水技術。地下停車場收集的廢水流入設于地下室的廢水排水溝后，收集至集水井，經水泵提升排入室外排水檢查井，再排到室外污廢水管網。塔樓上部的餐飲含油廢水經塔樓上部的懸掛式不銹鋼隔油池初步處理后，排入地下室的氣浮隔油處理機房；首層和地下層的餐飲含油廢水直接排入地下室的氣浮隔油處理機房，經氣浮處理后，通過污水泵提升排至室外污廢水管網。經氣浮隔油處理后的廚房廢水達到廣東省《水污染物排放限值》三級標準(第二時段) (DB44/26-2001)及《污水排入城市下水道水質標準》（CJ3082-1999）的要求。地下室衛生間生活污廢水，由設于地下室的污水池及污水泵提升排至室外污水檢查井，與其他污廢水匯合。
3.3.3管材潔具
（1）室外埋地：DN400及以上采用HDPE雙壁波紋管，DN400以下采用UPVC或HDPE雙壁波紋管。（2）重力污水管：立管采用壓蘭式柔性接口排水鑄鐵管；水平橫支管部分采用HDPE排水管。（3）壓力污水管：內涂塑熱鍍鋅鋼管，卡箍式連接。（4）潔具：采用六升水箱節水型大便器。
3.4 雨水排放系統
3.4.1設計參數
雨水流量按廣州市暴雨強度公式計算：q=2510.884*(1+0.471lgP)/(T+10.302)0.678 。屋面雨水設計降雨強度q=7.11升/秒·100平方米（設計重現期P=50年，降雨歷時T=5分鐘，屋面綜合徑流系數為0.9）。屋面雨水設計溢流降雨強度q=7.69升/秒·100平方米（設計重現期P=100年，降雨歷時T=5分鐘，屋面綜合徑流系數為0.9）。區域雨水設計降雨強度q=4.65升/秒·100平方米（設計重現期P=5年，降雨歷時T=10分鐘，綠化部分綜合徑流系數為0.3）。由于四周外立面有較多的立柱和橫向連接的結構阻擋部分雨水（此部分雨水將沿立柱流至地面）,中間屋面的雨水匯水面積按屋面面積的80%計算。
3.4.2系統概述
屋面雨水采用內排水重力排放方式，雨水經由雨水斗、雨水管、中間雨水減壓水箱、檢查井等收集后排入室外雨水管網，進而排入珠江和赤崗涌。6.8米平臺層部分采用了虹吸雨水排水系統，并沿塔底周邊設置一個雨水溝，收集沿立柱排下的雨水。在地下停車庫出入口車道起始端和末端加設雨水截水溝，末端設雨水集水井及潛水排污泵排放雨水。雨水排放系統示意見圖2。
3.4.3 雨水減壓水箱
塔樓雨水系統創新地采用了雨水減壓水箱設計，奧雅納工程顧問最初提出的塔樓雨水系統方案并未有考慮采用雨水減壓水箱設計，廣州市設計院加入給排水設計后發現雨水管減壓消能的問題不好解決，且中筒管井太小，無法設置太多雨水立管而創新地提出此修改設計方案，后被采納。
中間雨水減壓水箱的設置達到了以下目的：（1）減壓消能，避免下游雨水管道承受過高壓力（特殊情況下），降低對管材的承壓要求，保證系統安全；（2）便于上下高差很大的兩個平臺的雨水可以共用同一排水立管排放，減少排水立管數量，節材、節地。
塔樓雨水排水系統設與不設雨水減壓水箱的雨水立管設置數量對比見表4，減壓水箱示意見圖3。
3.4.3 雨水利用
為了節約資源，對6.8米層室外平臺的部分（面積約9300平方米）雨水進行了回收利用。雨水經虹吸雨水排水系統收集，儲存，沉淀、過濾、消毒處理后回用于場地綠化用水。消毒工藝嘗試了采用了光催化消毒工藝，而沒有采用傳統的加氯或紫外線消毒工藝具。其原理為：光催化金屬網上的納米級TiO2在紫外燈的照射下產生游離電子及空穴，利用空穴的氧化及電子的還原能力，和周邊的H2O,O2發生反應，產生氧化能力極強的自由基（活性羥基、超氧根離子、-COOH、H2O2等），這些自由基可輕易破壞細菌的細胞膜，使細胞質流失，進而將細胞氧化，直接殺死細菌、藻類。而這種特殊的光觸媒材料只是催化反應，本身的性質在反應前后不會發生變化，也沒有任何損耗。光催化物理消毒處理工藝能達到非常好的殺菌滅藻效果，既安全又不會產生三氯甲烷二次污染。
3.4.4管材
主塔內雨水管采用了承壓能力較高的內涂塑熱鍍鋅鋼管，部分采用了加厚管。聯接方式采用卡箍式連接。虹吸雨水管采用HDPE排水管，熱熔聯接。
3.5消火栓系統
該塔是目前已建成的世界第一高電視觀光塔，塔上既要承擔電視、廣播等重要發射任務也要承擔大量人流的觀光需要，消防安全非常重要。奧雅納工程顧問最初提出的塔樓消防系統方案是采用分段接力臨時高壓系統設計，后經廣州市設計院建議改為采用常高壓系統設計。整個消防系統采用一個高于《高規》要求，安全度很高的水消防系統。
3.5.1消防水源
本項目從西邊的藝苑西路和南邊的雙塔路的規劃市政給水環網上各引入一條DN300進水管，在室外形成環網，并在地下室設置612立方米的消防水池，在塔樓上部設540立方米的消防水池。
3.5.2消防用水量
消防用水量按照相關消防規范計算如表5。
3.5.3室外消火栓布置
室外消火栓直接利用市政管網雙路供水，在室外形成環網。各消火栓間距不超過120米。并配合水泵接合器的位置布置。
3.6室內消火栓系統
3.6.1水池和泵房的布置
消防水池設置見表6。
-10.0米層設有消防水泵房，147.2米層及334.4米層分別設有轉輸水泵房，443.6米層設有臨時高壓供水加壓水泵房。所有地下消防水池、屋頂及接力消防水箱水池均采用兩格設置，當一個水池清洗或發生故障時系統仍能正常工作。地下消防水池存儲了所有室內消防用水、大空間智能型主動噴水滅火系統用水及部分室內消防延續用水，可在室內市政消防用水無法供應時或滅火時間超過三小時仍要延續供水時仍能繼續供水。塔頂高位消防大水箱（270m³*2）創新地設計為兼做減振阻尼器（TMD+AMD）的一部分。這樣設計既未另增加結構的重量，又滿足了將一次消防用水量存儲于屋頂?shù)脑O(shè)計要求。塔頂高位消防大水箱（270m³*2）兼減振阻尼器（TMD+AMD）的示意圖如圖4。
3.6.2系統分區和管網布置
412.4米以下的區域（包括地下室、裙樓）室內消火栓系統采用常高壓給水系統。利用設置在443.6米的540立方米的消防水池及在334.4米、147.2米層的減壓水箱和多組減壓閥分別提供1～8區室內消火栓的水量和水壓。消防時，消火栓系統不需采用碎玻啟動，自動噴水滅火不需采用濕式報警閥壓力開關啟動，無論發生停電，水泵故障，操作控制系統失靈等情況，系統仍可安全運行，系統安全度高。系統的豎向分區保證最不利點的靜水壓力不超過0.80 MPa，并且在消火栓栓口的動水壓力超過0.50 MPa的區域，室內消火栓采用減壓穩壓消火栓。
412.4米以上9區的室內消火栓系統采用臨時高壓供水系統，利用設置在443.6米的540立方米的消防水池和高區消火栓加壓泵組提供水量和水壓；并在發射天線筒內473.7米的標高高度設置18立方米的高位水箱，提供系統的初期用水量。

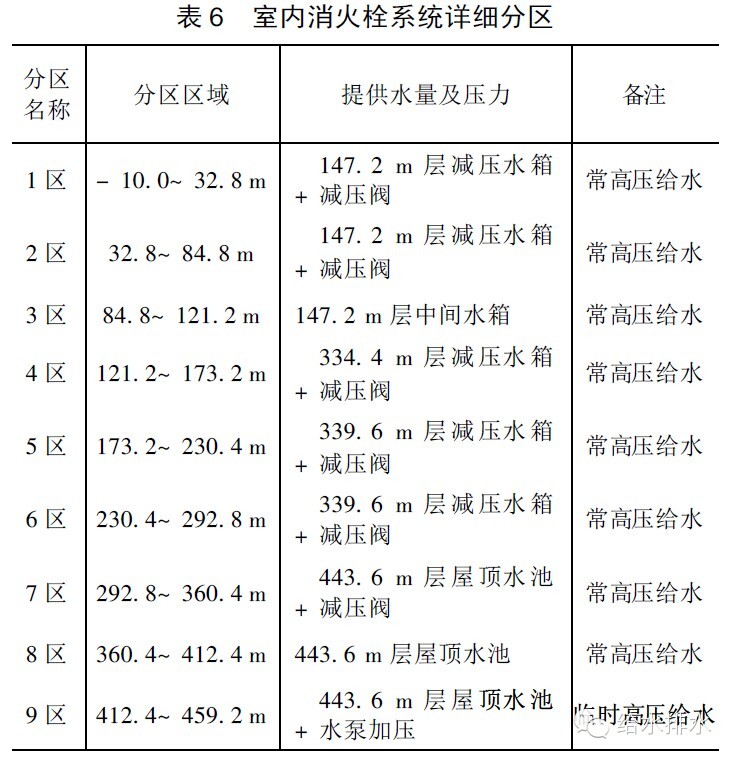

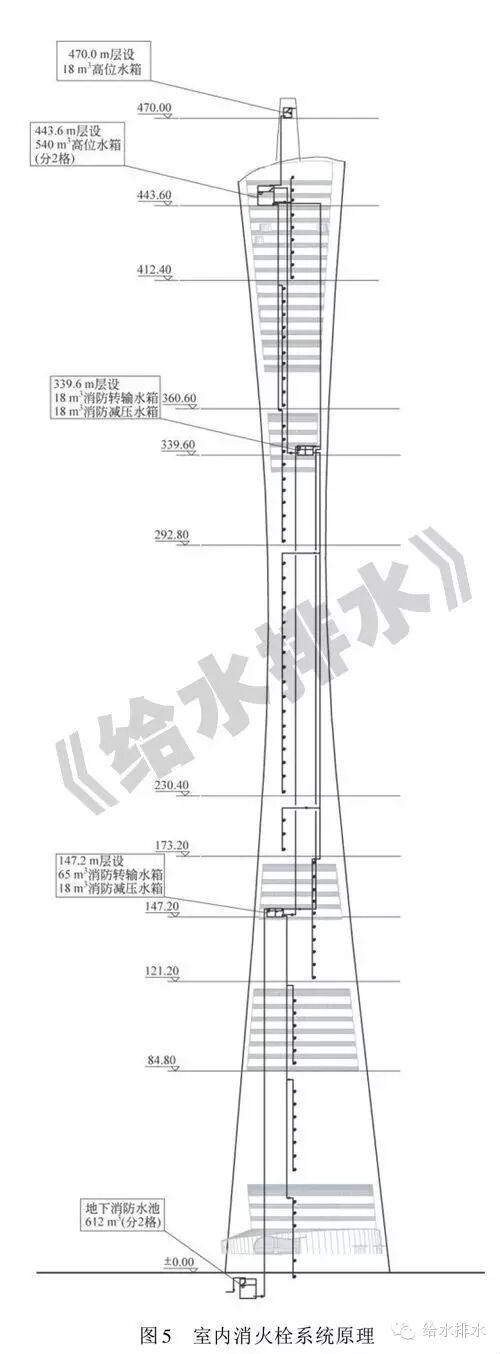

室內消火栓系統詳細分區如下表6,系統圖見圖5。
室內消火栓的供水管網在各區域均形成環狀，以提高系統的供水安全性。
低區的水泵接合器直接供水到管網，共設3套，每套水泵接合器的設計流量按15升/秒計算；高區的水泵接合器則將室外消防車的補水接至消防水池，利用消防轉輸加壓泵加壓提供，共設3套，每套水泵接合器的設計流量按15升/秒計算。消防系統的檢修閥門均采用信號閥門，閥門的開閉均可由消防控制中心進行實時監控，防止誤關閉及人為破壞。
3.6.3消火栓布置
所有各層均設置室內消火栓，消火栓按規范要求安裝于各樓層及其消防電梯前室、疏散電梯前室、地下室和明顯便于取用的地方；每支水槍流量為5升/秒，水槍充實水柱不少于13米，消火栓的間距保證同層相鄰兩個消火栓的水槍充實水柱同時到達室內任何部位。消火栓箱的間距不大于30米，保護距離不大于25米。
消火栓選用單門組合箱：栓口直徑為65毫米；每個消火栓均配置水帶和水槍，水槍噴嘴口徑為19毫米，水帶長度為25米；消防自救卷盤將設置于消火栓箱內，自救卷盤的栓口直徑為25毫米，膠帶內徑為19毫米，噴嘴口徑為6毫米。消防前室的消火栓也設置簡易單門組合箱：箱內配置與前述基本相同，設2根12.5米長的水帶，但不含自救卷盤。
3.6.4系統的控制
采用臨時高壓給水系統的每個消火栓箱內均設消火栓水泵啟動按鈕及在消火栓外的旁邊均設置手動報警按鈕；火警時，按下水泵啟動按鈕自動開啟室內消火栓水泵將火警警報訊號送至消防控制室，而觸動手動報警按鈕則將火警警報訊號送至消防控制室并啟動火警警鐘；消火栓水泵也可由消防水泵房及消防控制室的啟動/停止按鈕控制。
采用常高壓給水系統的每個消火栓旁邊均設置手動報警按鈕，不設消火栓水泵啟動按鈕；火警時，按下手動報警按鈕以達到將火警警報訊號送至消防控制室并啟動火警警鐘。
3.6.5系統管材
當工作壓力£1.6MPa時，采用熱鍍鋅內涂塑鋼管，絲扣或溝槽式卡箍連接；
當工作壓力>1.6MPa時，采用熱鍍鋅加厚內涂塑鋼管，溝槽式卡箍連接。
3.7 自動噴水滅火系統
自動噴水滅火系統也與消火栓系統一樣采用了一個了高于《高規》要求，安全度很高的常高壓系統自動噴水滅火系統。
3.7.1系統設置部位及要求
各區域包括辦公室、商場、公共區域、走道、電梯大堂、樓梯間、餐廳、廚房、地下室停車庫及空調機房、水泵房、（小于5 平方米的衛生間和不宜用水撲救的地方除外）等均設置自動噴水滅火裝置。所有疏散樓梯及電梯機房等規范未要求設噴淋保護的區域也加設噴淋保護。另根據消防性能化設計要求，在觀光電梯設有電梯門的外側加設K=200的快速響應噴淋頭保護，噴頭間距為2米，延續時間1小時。
噴淋系統按中危險II級設計，作用面積160平方米，設計噴水強度8升/分鐘·平方米，每個報警閥控制的噴頭數量不超過800個。
噴頭作用溫度及類型的選擇，按不同建筑設計用途而定；廚房灶位上方選用93°C玻璃球閉式噴頭（K=80）；其余部分均采用快速響應噴頭（K=80），其中有吊頂部位選用68°C吊頂型快速響應噴頭（當?shù)蹴攦?nèi)凈空大于800mm時，在吊頂內加設68°C快速響應噴頭），地下停車庫及無吊頂區域選用68°C快速響應噴頭，并向上安裝。
3.7.2水池和泵房的布置
消防水池（箱）及消防轉輸水泵與室內消火栓系統共用。
3.7.3統分區及管網
在407.2米以下的區域自動噴水滅火系統采用常高壓供水系統，利用設置在443.6米的540立方米的消防水池及339.6米、147.2米的分區減壓水箱和多組減壓閥組提供1～8自動噴水滅火系統的水量和水壓。
在407.2 米以上區域的自動噴水滅火系統采用臨時高壓供水系統，利用設置在443.6米的540立方米的消防水池和高區消噴加壓泵組提供水量和水壓；并在發射天線筒內473.3米處設置18立方米的穩壓水箱，提供系統的初期用水量。

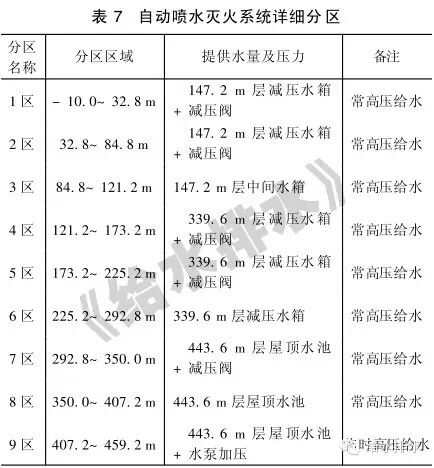

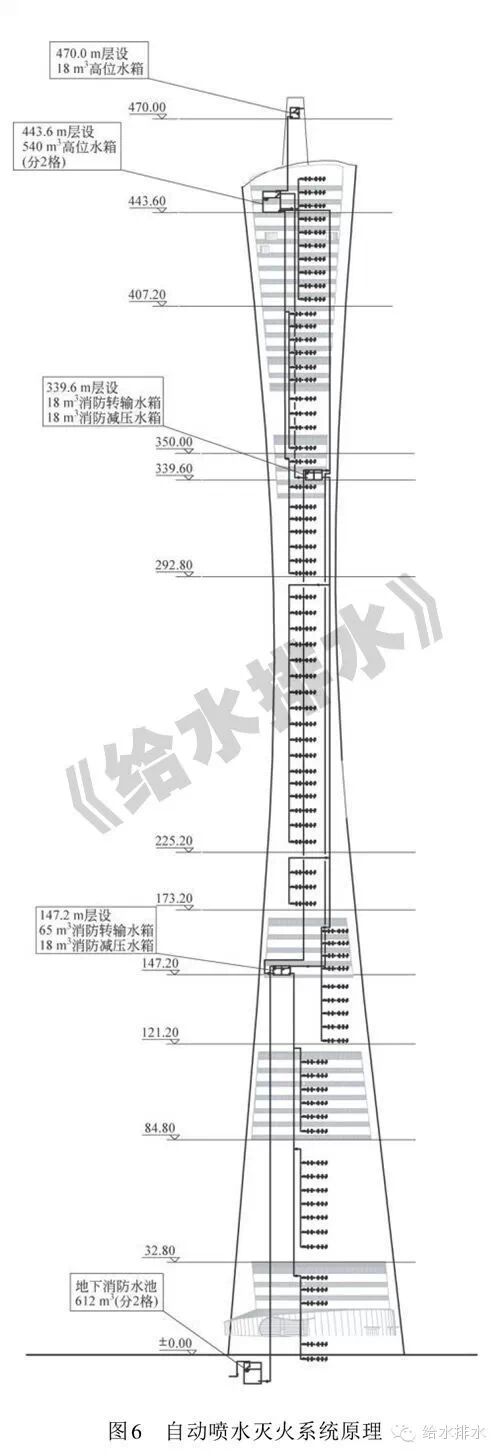

自動噴水滅火系統的詳細分區如下表7，系統示意見圖6。
水泵接合器設置于首層室外，每套水泵接合器的設計流量按15 升/秒計算；高、低區各設兩套。低區水泵接合器直接供水至管網（濕式報警閥前）。高區水泵接合器直接接入低區轉輸管網，并在121.2米、220.2米和334.4 米標高層預留手抬消防接力泵的接口。
3.7.4系統的控制
系統內設有水流指示器、信號閘閥、壓力開關等輔助電動報警裝置。自動噴水系統按防火分區布置，每個防火分區分別設水流指示器、信號閘閥及末端試水裝置或排水裝置。當火災發生時，失火層的水流指示器被觸動，有關訊號送至消防控制室而發出警報。同時濕式報警閥的壓力開關動作，將有關訊號送至消防控制室；如采用臨時高壓給水系統，在將有關訊號送至消防控制室的同時發出信號自動啟動噴水水泵提供噴淋用水滅火。
因121.2米、334.4 米減壓水箱與443.6米高位大水箱均與消火栓系統合用，而兩個系統的火災延續時間不同，特在這三個水箱自動噴水滅火系統出水管處設置了電動閥門，可由消防控制中心在適當時后遙控關閉自動噴水滅火系統。
3.7.5系統管材
當工作壓力£1.6MPa時，采用熱鍍鋅內涂塑鋼管；DN50及以下采用絲扣連接，DN50以上采用溝槽式卡箍連接；當工作壓力>1.6MPa時，采用熱鍍鋅加厚內涂塑鋼管，溝槽式卡箍連接。
3.8 大空間智能型主動噴水滅火系統
6.8米層入口大堂的層高11.2 米，為玻璃斜屋面，為保證建筑造型和滅火效果，在入口大堂的位置采用了大空間智能型主動噴水滅火系統。系統選用智能型高空水炮滅火裝置。系統利用設置在-10.0米層的地下消防水池，采用智能型高空水炮系統的加壓水泵加壓提供水量及水壓；系統的穩壓和初期水量由147.2 米的中間消防水箱減壓后提供。系統按6個水炮同時啟動，每個水炮的流量為5升/秒，滅火持續時間為1小時，流量為30升/秒；最不利點噴頭的工作壓力不小于0.6MPa，噴頭保護半徑為20米。每個噴頭前均設置水平安裝的電磁閥。在首層室外設置2個水泵接合器，每個接合器的設計流量按15 升/秒計算。
422.8米的大空間設置了配置標準型大空間智能滅火裝置的大空間智能型主動噴水滅火系統。系統按4個噴頭同時啟動，每個噴頭的流量為5升/秒，滅火持續時間為1小時，流量為20升/秒；最不利點噴頭的工作壓力不小于0.6MPa，噴頭保護半徑為6米。每個噴頭前均設置水平安裝的電磁閥。加壓系統與9區自動噴水滅火系統共用。
3.9 氣體滅火系統
電視塔氣體滅火系統設置情況如下表8。
IG-541潔凈氣體滅火系統的基本設計參數如下：儲存壓力為4.2MPa；設計濃度采用38%；
3.10 滅火器配置
按照《建筑滅火器配置設計規范》，按嚴重危險級，電氣配電房等設置必要數量的二氧化碳手提滅火器，其余部分設置必要數量的手提/推車式磷酸銨鹽等干粉滅火器。核心筒電管井設置定溫懸掛式滅火裝置。
3.11 消防排水
在消防電梯的井道底部設置集水井，集水井容積不小于2立方米，并設置2臺排水泵，每臺排水泵的流量為10升/秒，水泵由液面高低控制自動啟動或手動啟動。
4 結語
廣州塔是世界上目前已建成的第一高電視觀光塔，它既是一個超高層建筑，又與通常的超高層建筑有所不同：世界第一高塔；優美而奇特的造型；每一高度都在發生變化的平面；功能層分段設置而非連續設置；所有垂直交通、人員疏散及豎向管線均依賴于其狹窄的中筒等。給排水設計人員所面對的不單是如何將水送上塔排下塔的問題，更重要的是如何設計好一個安全可靠的水消防系統，以保證在任何不利情況下都能及時撲滅火災，保障人民的生命財產安全。在設計人員的共同努力下，在消防部門及專家的指引下，一個世界獨創的、具較高安全度的超高層建筑水消防系統——屋頂高位消防大水箱與減振阻尼器（TMD+AMD）兼用的常高壓水消防滅火系統終于設計建造完成，并將接受檢驗。廣州塔的高度終將被超越，希望其設計建造的技術及經驗?zāi)転槌秸咛峁┙梃b。
