作者：張寧 來源：萬達商業規劃院景觀所



商業環境中的景觀元素按照商業空間氛圍營造的重要性分為三級。第一級為裝飾型，即以裝飾性為主的景觀元素，其往往是城市建筑物的第二名片，如城市空間藝術品、雕塑等；第二級為混合型，即功能和裝飾性并重的景觀元素，如鋪裝、座椅、樹池、樹箱花缽等；第三級為功能型，即以功能性為主，其裝飾性需與環境融合，不宜過分突出，如排水溝、圍欄、欄桿扶手、裝飾井蓋、樹池篦子、隔離墩等。



上述中的第三級純功能性景觀元素一般不太被人注意，但它們卻是景觀設計不可或缺的重要單項，其細節設計的好壞是項目品質表現的重要元素之一，此單項在以往設計中往往不被重視，在對日本商業環境的考察中，這些第三級景觀元素給筆者留下了很深的印象，以下就以排水溝為例，對其功能設計、成本控制、人性化細節以及在萬達廣場中的實施情況進行解析和探討。



一、純功能型的景觀元素也是良好的環境裝飾



1、空間界定，強化場所感



當?shù)孛驿佈b材料顏色相同時，利用排水溝界定空間，并結合花池座椅、建筑等元素劃分空間，進一步強化區域場所感。（見圖1和圖2）

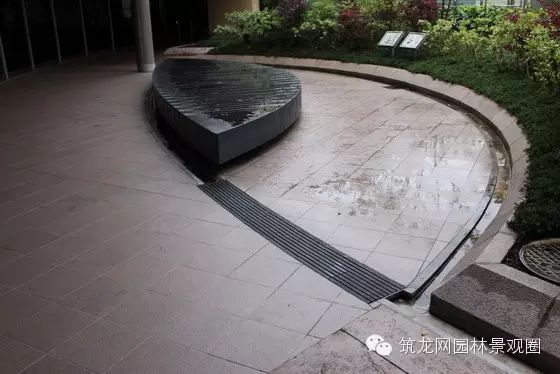

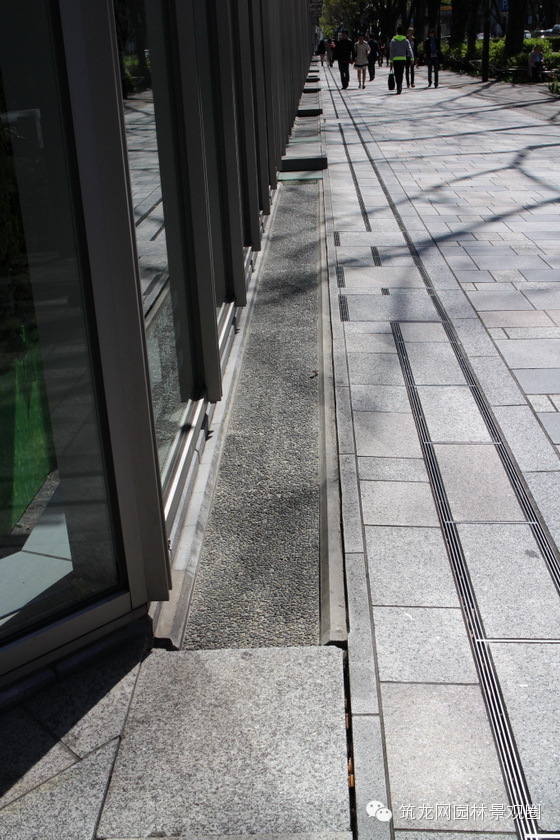

圖1 以排水溝作為場地邊界

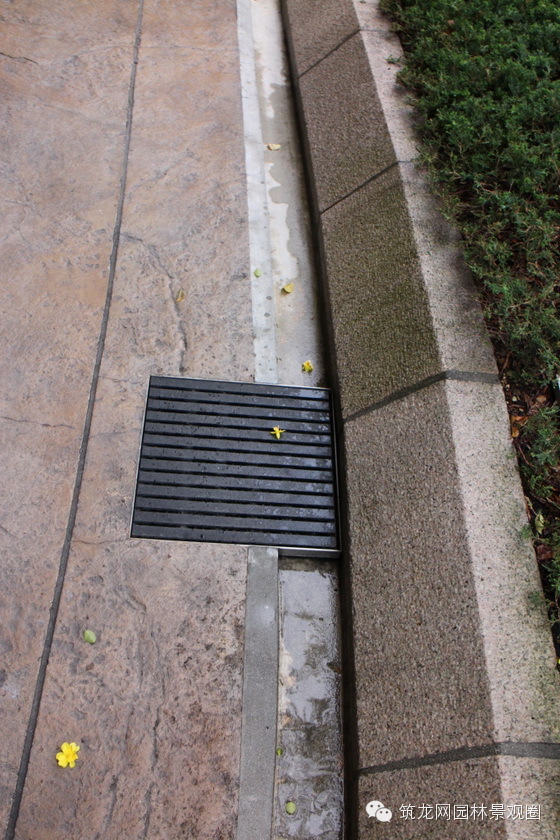

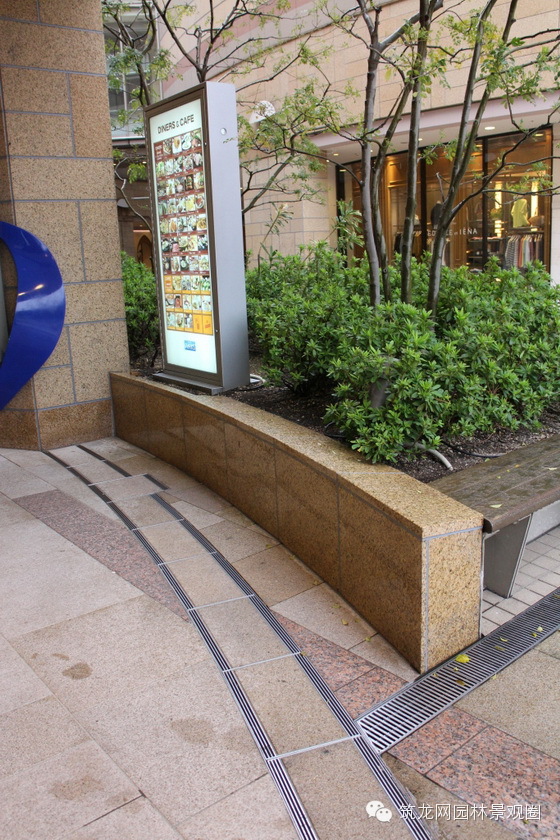

圖2與建筑呼應劃分空間



2、鋪裝分界，區分不同的功能區域



利用排水溝位置的特殊性，作為不同鋪裝材質或拼花的分界變化線，同時還起到了不同功能分區的劃分和警示作用。（見圖3）

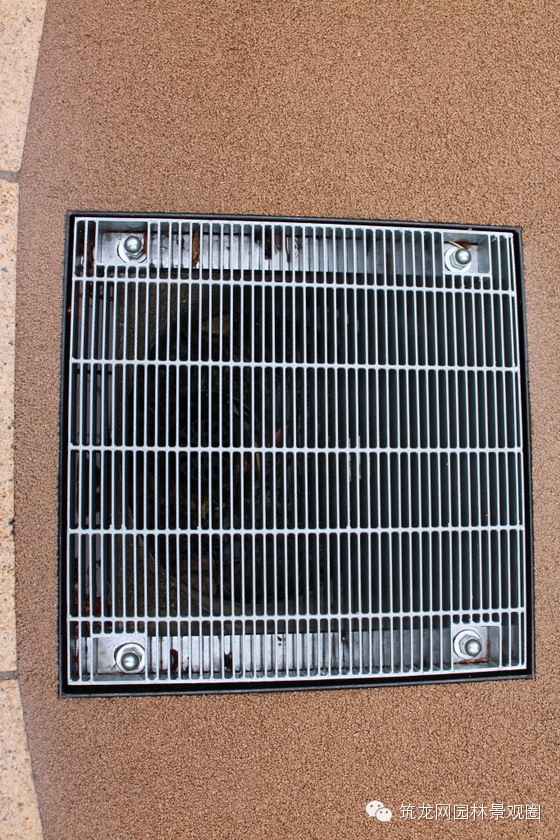

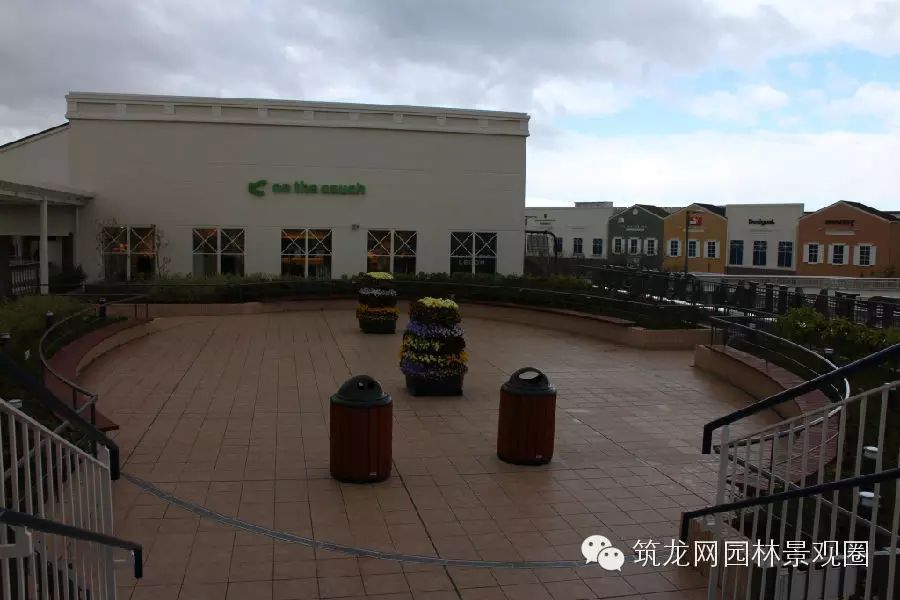

圖3 市政人行道和商業場地空間的劃分線



3、鋪裝裝飾，并有一定的導向作用



利用排水溝或排水口的直線和點陣特點，以點線結合的形式，起到一定導向和強調作用。（見圖4和圖5）

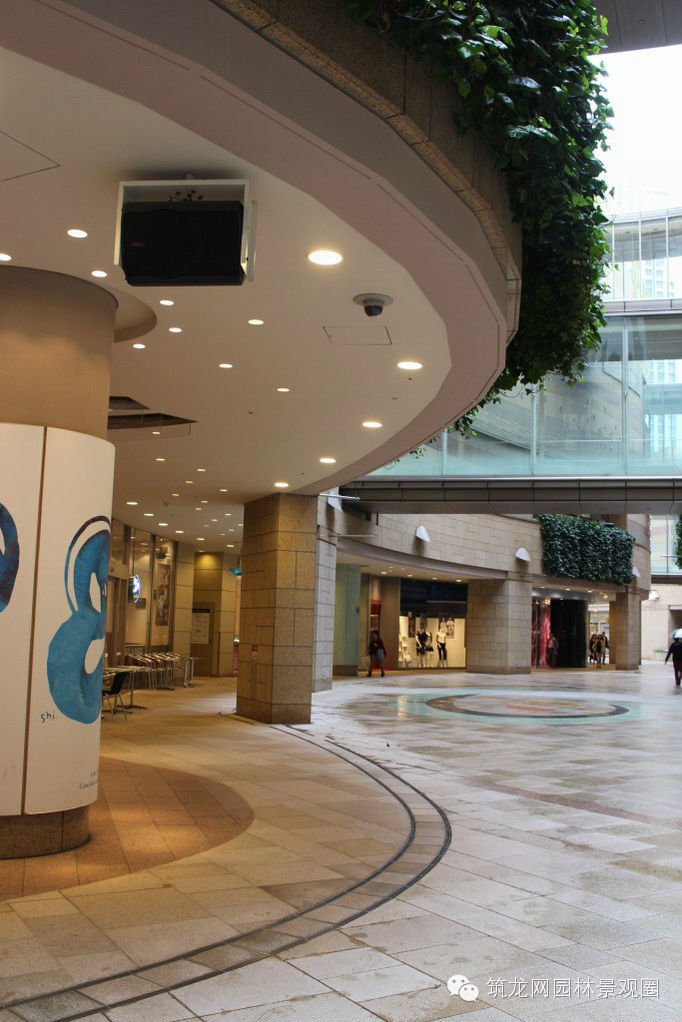

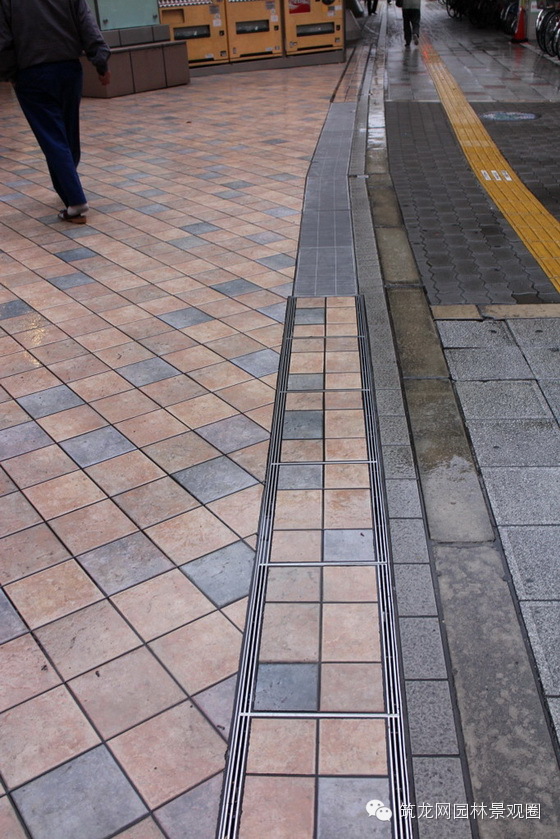

圖4 導引建筑入口

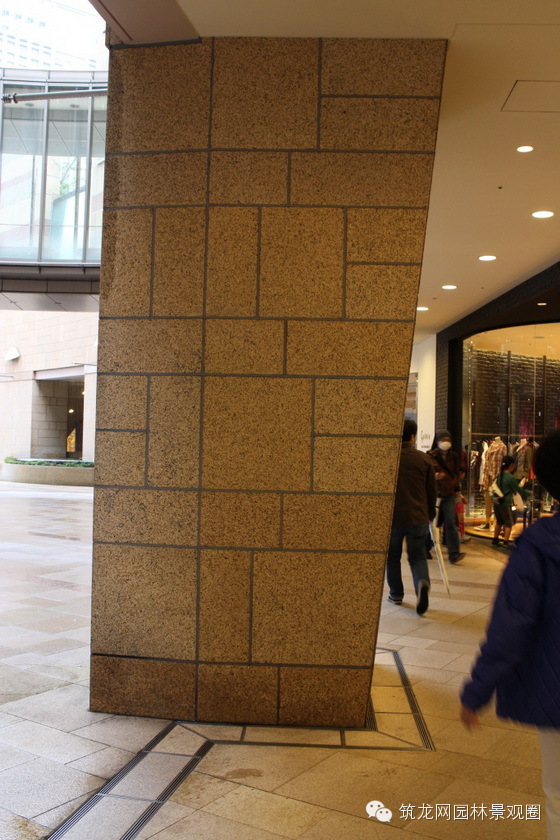

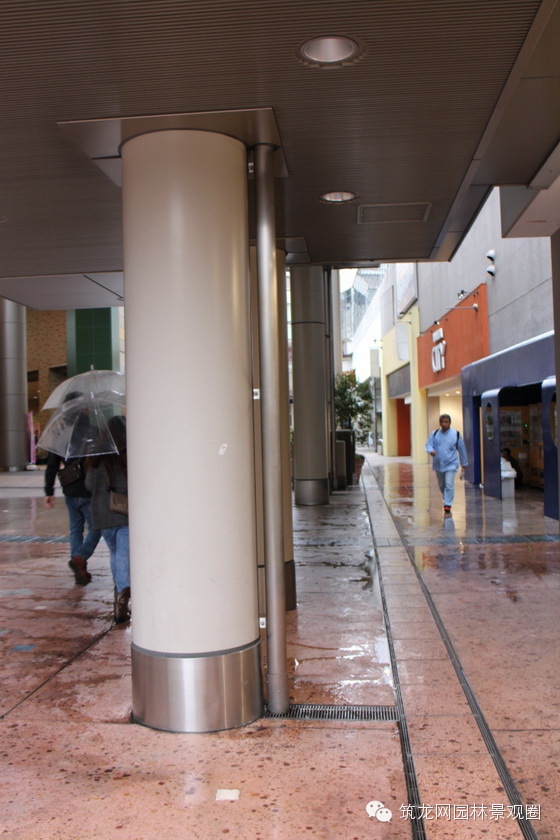

圖5 強調環境中心區域



二、排水溝的樣式設計與成本控制是密不可分的



按照商業區域?qū)ζ焚|(zhì)的不同要求，決定了排水溝的樣式，從而做到了對成本的良好控制。以下按照位置和功能進行分類分析。



1、地面排水主溝（見圖6-圖8）

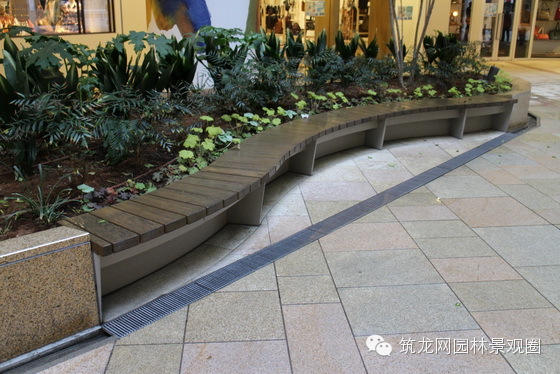

圖6

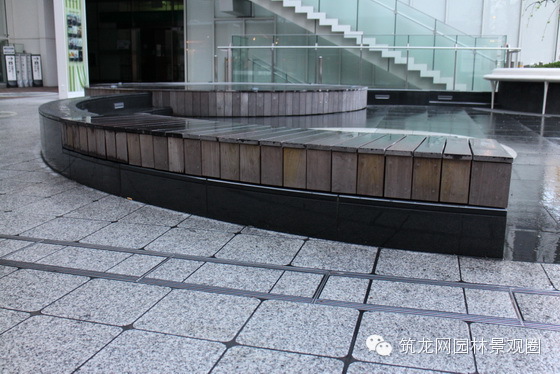

圖7

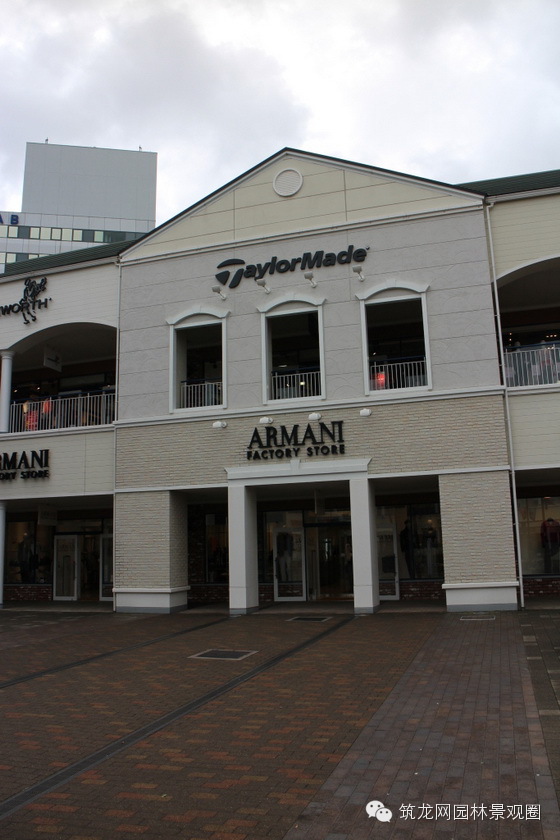

圖8



位置： 地面主人流區，多為通行空間，人流較多

分類：地面排水主溝

樣式： 暗溝，一般采用裝飾性側排式溝蓋板，且樣式統一。（見圖9）



圖9



材料： 不銹鋼，用材質地堅固耐久，施工質量高，排水溝按照市政標準模塊統一加工（經考察，大部分排水溝規格均為統一樣式），避免因施工單位不同，而影響施工質量。



2、地面排水輔溝或集水口（見圖10和圖11）



位置：地面非主人流區，多為休閑空間，人流較少，人行速度較慢

分類：地面排水輔溝或集水口。

樣式：一般采用全排式溝蓋板，樣式規格根據場地功能單獨設計。

材料：不銹鋼和鑄鐵，一般需開模加工制作。



圖10 鋪裝邊界排水溝



圖11建筑入口處設精致的集水口



3、屋面排水主溝(見圖12)



位置：上人屋面，人流較多

分類：屋面排水主溝

樣式：暗溝，一般采用全排式溝蓋板

材料：不銹鋼和鑄鐵



圖12建筑入口處設精致的集水口



4、屋面排水輔溝（見圖13和圖14）



位置：上人屋面，人流較少

分類：屋面排水輔溝

樣式：明溝無蓋板，局部采用全排式溝蓋板

材料：溝體為混凝土



圖13屋頂排水明溝



圖14屋頂排水明溝局部增設全排式蓋板



成本控制與排水溝樣式統計表

分類		樣式A	樣式B
1	溝體	明溝	暗溝
2	溝蓋板	全排式蓋板	側排式裝飾性蓋板
與成本關系		低	高



通過以上表格可以看出，日本景觀設計在控制造價時按照功能區域、人流大小確定排水溝的樣式。



三、人性化的細節設計無處不在



排水溝細節設計充分考慮人性化，大大增加了人行的舒適度，且材料施工工藝細致，效果品質非常好，以下舉出一些范例以供參考。



1、上人屋面通道邊界的排水溝一般采用明溝，增設局部蓋板主要以增加人行舒適度和避免安全隱患為主，通常有以下幾種方式：



1）增設蓋板的材料色彩均與其環境主調相同。如與人行通道或休息區交叉時，則采用全排式溝蓋板覆蓋溝體（見圖15和圖16），使人行順暢，如集水檢修井口超出明溝范圍（見圖17），也會增設蓋板，避免造成安全隱患，且細部設計考慮安裝的穩固性和材料耐久性。



圖15人行通道上的明溝增設排水蓋板



圖16休息區的明溝增設排水蓋板



圖17集水檢修井口上增設排水蓋板



2）增設蓋板的材料色彩既與環境主調相同，又有警示作用。



屋面道路轉角處的明溝增設溝蓋板，并用特殊色彩進行裝飾，保證人行安全，起到提示作用。（見圖18）



圖18集水檢修井口上增設排水蓋板



2、臺階排水溝設置在邊側，臺階踏面不易有積水，且溝寬適宜，行人不易絆腳。 （見圖19）



圖19臺階邊溝



3、排水溝規格設計模數與地磚相同，施工設計相輔相成，施工能做到精確的模磚對縫。（見圖20）



圖20排水溝規格與地磚模數相同



4、排水溝位置選擇以不影響場地的整體效果為宜，如沿旗廊柱子內側布置排水溝（見圖21）。



圖21排水溝位置應使整體環境美觀



5、排水溝檢查井位置選擇設置在邊角隱蔽位置，不破壞排水溝的整體美感。（見圖22）



6、排水溝各種接口處理應特殊設計及定制。如地面主溝與輔溝接口處理采用異形加工制品，施工細致（見圖22）。如利用地面輔溝，使建筑落水管與地面主溝相連 （見圖23）

圖22檢修口及接口處理



圖23建筑落水口與排水溝接口處理



7、其他排水設施的細節設計：



1）建筑散水：采用下凹式設計，利于幕墻雨水快速匯集，底部鋪砌透水材料，滿足綠建標準，底部管溝與排水溝相連，可加速雨水排放。 (見圖24)



圖24建筑散水



2）集水口：雨水篦子做工精致,有螺絲固定，便于后期維護，不易損壞和丟失。(見圖25)



圖25集水口雨水篦子樣式



3）花池溢水口：立體式種植池，雨水無法快速滲漏時，會從種植池頂部溢出，污染池壁，設溢水口可規避此問題，此細節設計既美觀又精致。 （見圖26）



圖26花池溢水口樣式



總結：萬達廣場項目排水溝設計施工問題解析



1、目前存在問題：



1）樣式不統一：

建筑和景觀設計方銜接不到位，往往造成排水溝設計效果不理想。

2）施工工藝不統一：

施工工藝完全依賴施工單位隊伍水平，竣工開業使用后，破損率高。

3）施工圖招標均需各項目公司自行計算成本，成本難以控制且工作效率不高。



2、建議改進方向及解決辦法：



1）統一大樣標準：

將可以標準化的排水溝形式進行大樣統一，同時發送建筑和景觀設計院按標準圖設計，雙方僅進行位置布置和匯水率復核計算即可，避免項目對接不到位。

2）制定施工工藝標準：

固化施工工藝流程，可模塊化生產加工，并可減少后期維護成本。

3）統一定額設計標準：

大樣標準化后統一定額設計標準，成本部套用定額計算，加強成本控制。

筆者通過考察，看到目前工作管控中的不足之處，并將考察成果分項進行總結后運用到各項目中，在控制環境整體的同時更加關注景觀細節，在控制成本的同時更加注重廣場的人性化設計，使萬達廣場的環境品質可以不斷地持續提升，也為購物者營造更加舒適的商業環境。
