2022年11月，雙百聯盟在“2022（第十四屆）水業熱點論壇”發布了第二期“雙百跨越”污水處理標桿比選活動結果。本次標桿比選活動歷時4個月，來自32家水務企業的73座污水處理廠進入?yún)^(qū)域評審環節，最終25家水務企業的33座污水廠上榜（33座污水廠上榜，第二期“雙百跨越”標桿污水廠榜單發布）。

為傳播標桿廠優秀建設和運營管理經驗，雙百聯盟將以“精細化-智慧化-資源化-低碳化-生態化-社會化”評選維度，系統展示第二期標桿廠風采。本文以智慧化標桿廠——天津創業環保集團杭州七格污水處理廠（一二期）為案例，向行業同仁展示該廠的智慧化特征優勢，為污水處理廠智慧化建設提供案例支持。

天津創業環保集團杭州七格污水處理廠（一二期）在本次標桿比選中，榮獲“智慧化—信息化集成標桿污水廠”稱號。“雙百跨越”污水處理標桿聯盟比選專家，上海城投污水處理有限公司總經理陳廣點評道：在污水處理過程控制方面創新性提出各條生產線反應池末端水質過程分析站及相關數據分析的應用。“雙百跨越”污水處理標桿聯盟特聘運營評估專員，天津創業環保集團運營管理中心總監趙令點評道：該廠自動化規格較高，具有完善的信息采集技術，中控管理平臺和生產管理平臺；智能加藥系統、自動采樣站等體現了運行智慧化；智慧管理保證實時性、時效性。

01基本情況

杭州七格污水處理廠地處杭州下沙經濟技術開發區西側的七格村附近，緊鄰錢塘江堤，占地面積約660畝，主要服務區域為杭州市主城區第三污水系統、杭州錢塘新區（原經濟技術開發區）下沙污水系統，日處理規模為60萬噸。一期工程日處理水量40萬噸，于2000年12月開工建設，于2003年7月投入運行；二期工程日處理水量20萬噸，于2003年9月開工建設，2005年9月通水運行。主要服務區域為杭州市主城區第三污水系統、杭州錢塘新區下沙污水系統等主城區。

圖 1 杭州七格污水處理廠

為進一步消減污染物排放，改善錢塘江和杭州灣的水環境，2015年5月啟動提標工程建設，2016年7月1日投入提標改造后試運行。一、二期提標改造工藝采用原有初沉池、AAO工藝系統改造為倒置AAO強化脫氮除磷+反硝化深床濾池深度處理工藝，提標后出水達到《城鎮污水處理廠污染物排放標準》（GB18918-2002）中的一級A標準，排入錢塘江。產生的剩余污泥經離心+帶式脫水方式，脫水后的污泥全部外運，最終焚燒處置。

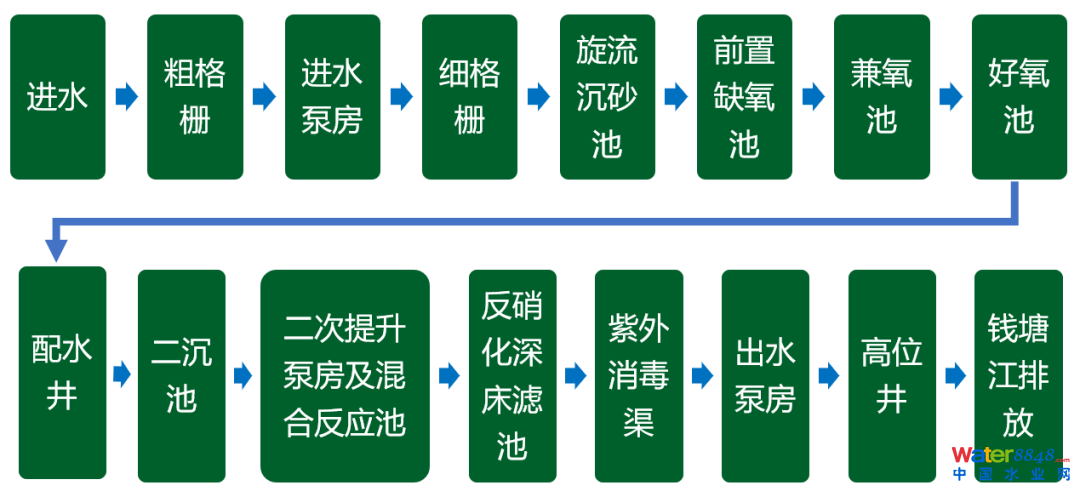

圖 2 杭州七格污水處理廠工藝

02特征優勢

杭州七格污水處理廠應用智能化手段對污水處理進行賦能，主要包括信息采集傳輸、中控管理平臺、生產管理平臺、環境精準控制（智能加藥控制、精準曝氣控制、自動采樣站）。

1.信息采集傳輸

杭州七格污水處理廠處理信息采集系統組建于2002年，更新改造于2016年。該系統主要用于監控全廠污水處理各階段的工藝參數以及重要設備的生產調控。在計算環境中部署了生產管理系統、數據庫服務器和OA服務器，在生產大區中通過PLC系統采集數據經由工業交換機傳輸?shù)焦こ處熣竞筒僮髡旧�，其中一期共�?42套數據采集儀表、二期85套。日�？赏ㄟ^操作站來實現公司各個生產大區的工藝調控、數據統計。

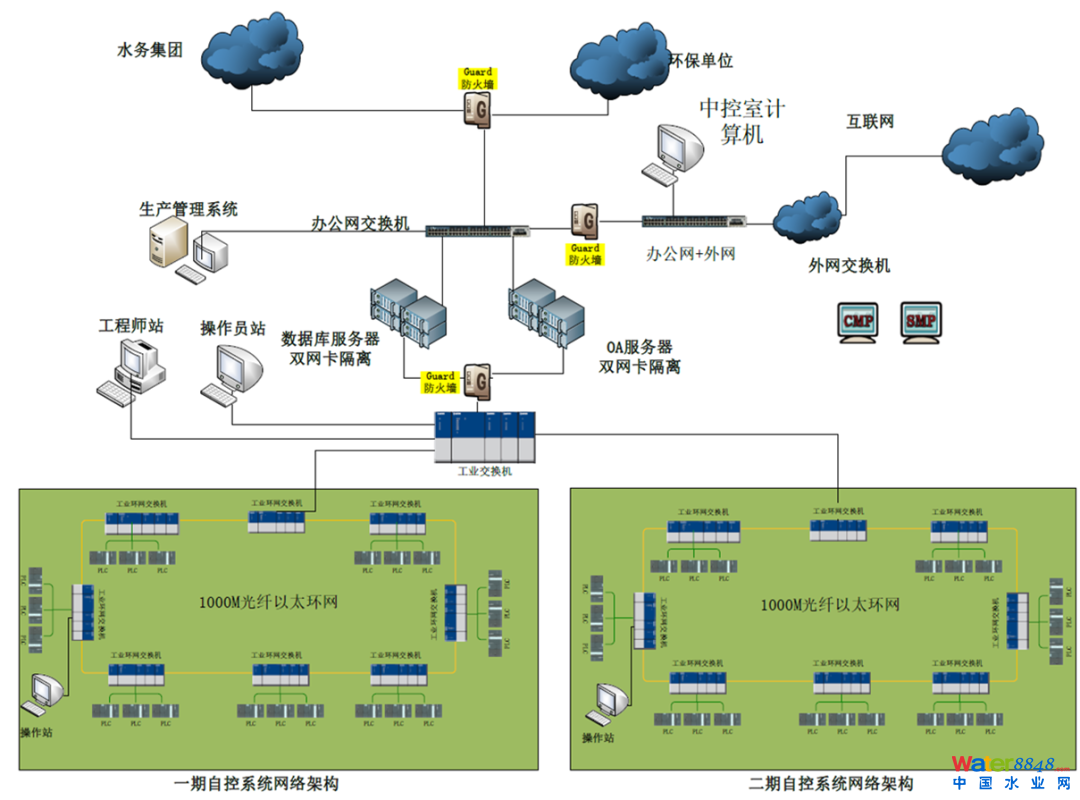

圖 3 處理信息采集系統

2.中控管理平臺

中控管理平臺是全廠的神經中樞，將全廠的生產設備信息、工藝技術參數進行收集匯總，生產調度通過這些數據的反饋來發出切合實際的工作指令，統籌全局，使得全廠的工藝調整合理化、科學化、效率化。

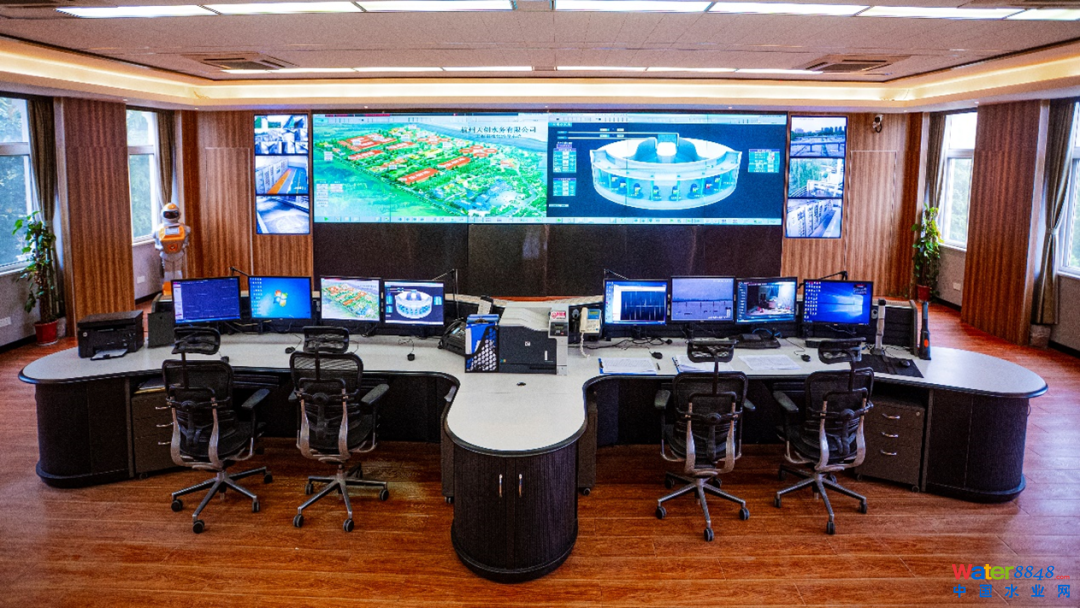

圖 4 中控管理平臺

3.生產管理平臺

杭州七格污水處理廠以信息集成與高效管理為目標，搭建生產管理系統平臺，提高管理效率、掌握及時、準確、全面的生產動態，建立一個規范準確即時的生產數據庫，同時實現輕松、規范、細致的生產業務一體化管理工作。

生產管理平臺主要技術路線是采取B/S+C/S，WEB平臺和APP應用雙結合，通過集成調度中心集中控制系統實時監測數據，基于SOA架構、云計算、大數據等新技術的智能水網系統平臺總體架構。系統從下至上分為五層：信息采集及傳輸層、網絡層、數據資源層、技術支撐層以及應用層，各層都以服務的方式接入，實現靈活構建、可拆可合。在業務管理上，實現支持多級管理的運行模式和業務持續創新。

目前生產管理平臺已升級到3.0版本，主要包含生產運維管理子系統、設備設施資產管理子系統、設備設施監測管理子系統、設備運行數據管理子系統、移動終端應用子系統五個方面。

（1）生產運維管理子系統

綜合了報修、維修工單派發業務的特點，利用線上公開性和及時性使得維修工作的時間、進度、費用等信息進行公開化，生產月度設備設施統計分析圖表便于管理人員分析設備設施運行狀態，將繁瑣的工作進行簡單化、信息化，全面提升維修服務質量。

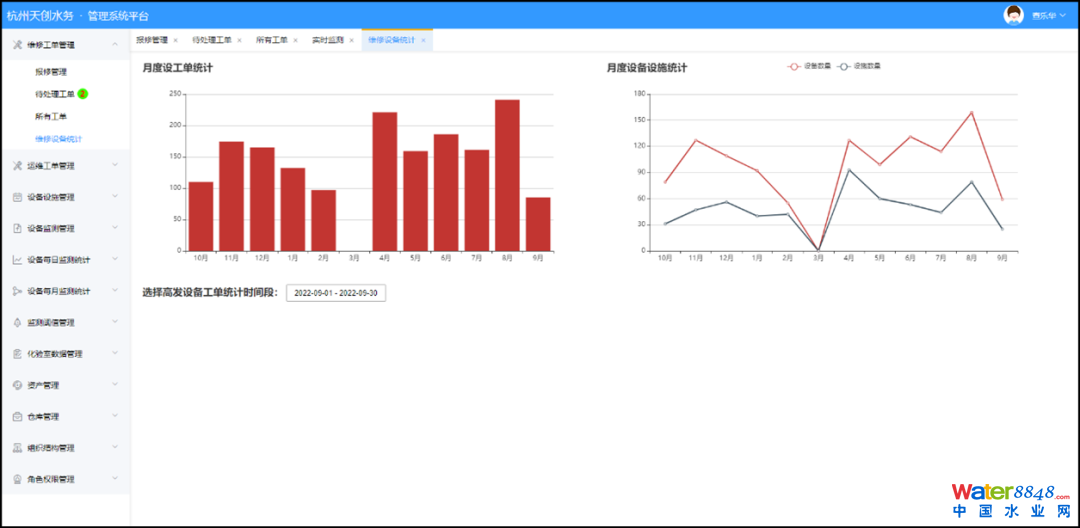

圖 5 管理系統平臺

（2）設備設施資產管理子系統

對廠區全過程設備設施資產管理，對應資產信息進行記錄、編號等，對資產實行全生命周期管理。

（3）設備設施監測管理子系統

對廠區全過程設備運行狀態數據進行實時監測，便于全員隨時隨地參與設備管理。同時對關鍵設備運行數據閾值在線預警，及時發現異常，預防處理。

（4）設備運行數據管理子系統

在線管理設備運行監測數據，通過對監測數據的信息采集、信息傳輸、信息管理，自動生成每日/每月的設備監測統計報告，并對異常監測統計數據進行及時預警，通過對關鍵設備運行參數、工藝水質數據、藥劑使用耗量進行實時記錄統計，可按每日報表、月度報表進行導出匯總，便于日常統計分析，同時為后續大數據智慧化運行提供基礎。

（5）移動終端應用子系統

通過使用手機APP實現高效、快捷的移動處理，目前已上線維修處理、實時監測、告警監測、化驗自測數據功能。對一線員工而言，手機移動端管理系統幫助他們工作中省時省力，工作便攜性大大提升；對于基層管理者而言，降低日常管理對人的依賴，用信息化進行精細管理；對于企業管理者而言，為決策提供輔助參考，制定更為先進的企業發展戰略。

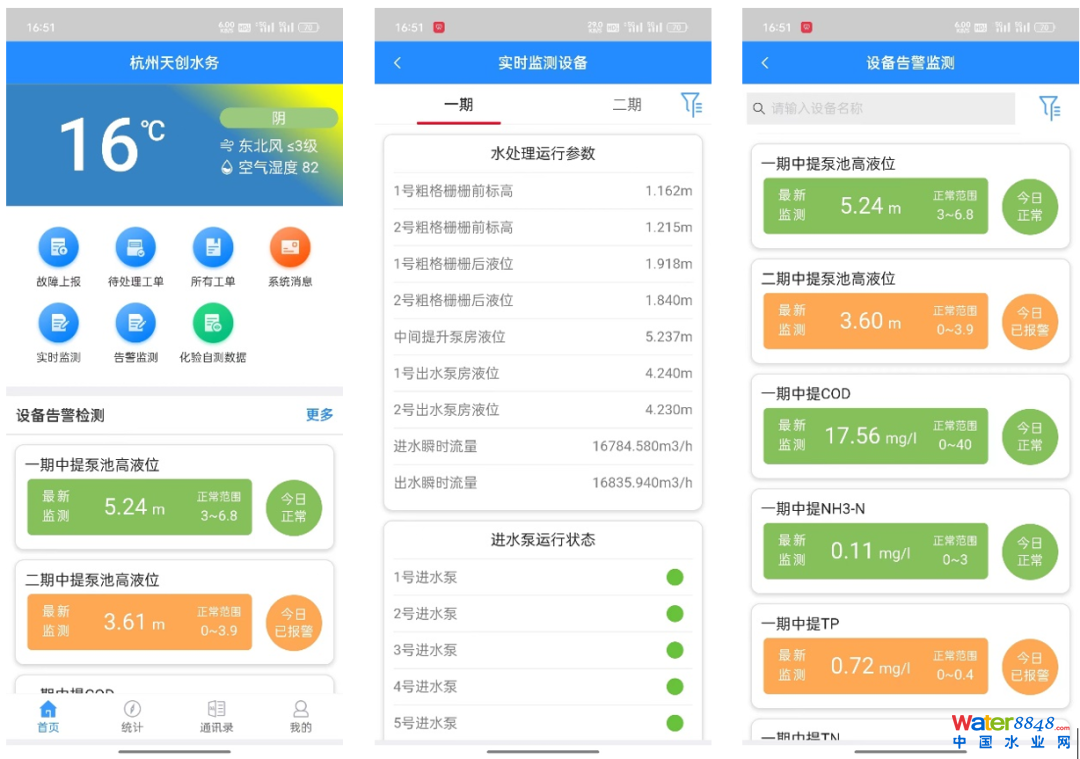

圖 6 移動終端應用子系統

4.環節精準控制

在污水處理工藝中，生物處理工藝是廣泛被采用的一種污水處理技術。其過程是一個復雜的生化過程，在污水處理過程中，為保證污水處理效率，需要嚴格控制污水處理過程中的多個水質參數。綜合利用上述的數據采集平臺，解決現有技術中存在污水處理過程中無法精準控制藥劑、風量的投加，同時不便于對每個處理單元的水質進行監測的諸多問題，開展實施了智能加藥控制、精準曝氣控制及自動采樣站等一系列環節精準控制系統。

（1）智能加藥控制

RTC智能自動加藥除磷項目，使用Phosphaxsc正磷酸鹽分析儀以及RTC自動投加系統，在確保出水總磷穩定達標的前提下，合理優化化學除磷藥劑的投加量，一定程度上有效地降低了成本支出。

（2）精準曝氣控制

基于“前饋+模型+反饋”的多參數控制模式，根據當前計算結果，控制鼓風機組進出口導葉的開度、開啟臺數來進行風量調節，并與生反池管道電動調節閥的開啟度進行聯動，實現氣量的按需分配，實現溶解氧的精確控制，具有穩定、安全、精細化特點。

（3）自動采樣站

通過自動采樣站的運行，對每個系列生反池出水的氨氮、總磷、總氮實現24小時連續精確監控，并將實時數據上傳生產管理系統，便于生產人員精準控制各生物處理單元的處理狀況，視情況第一時間調整各單元工藝參數；并能預警異常情況，確保出水穩定達標�，F(xiàn)場布局及操作界面如下：

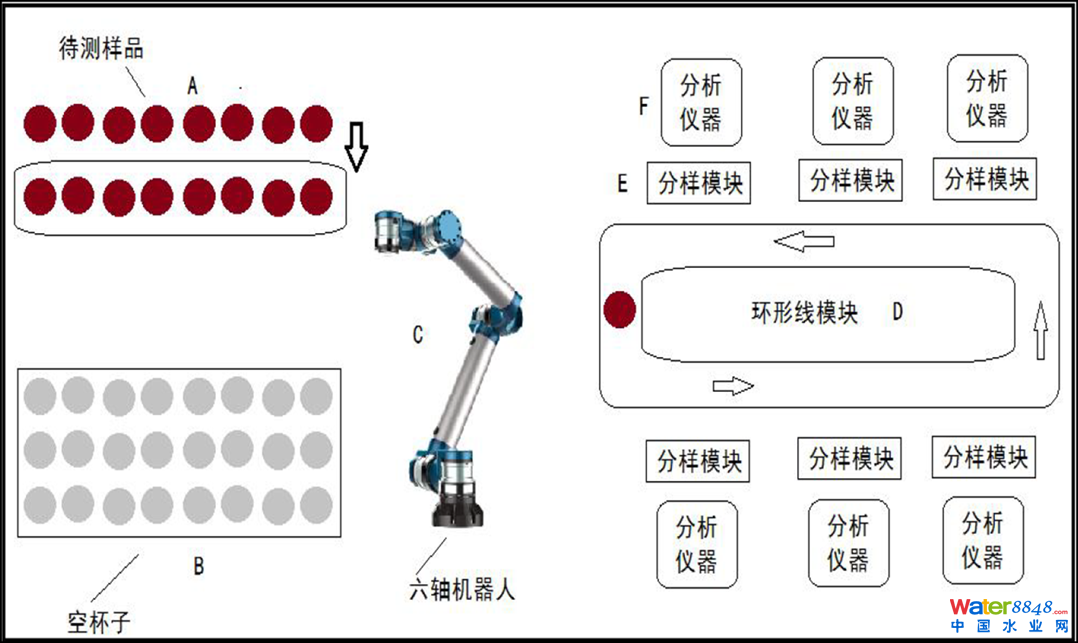

圖 7 自動采樣現場布局及操作界面

03企業榮譽

2003年4月11日，時任浙江省委書記的習近平同志曾前往杭州市七格污水處理廠調研工作。通過工作人員的專業介紹，總書記詳細了解了七格污水處理廠的服務范圍、工藝流程、處理能力、水質達標排放等情況；同時，還就七格污水處理廠運行管理方式展開深入交流，并對污水處理廠今后發展方向提出了許多寶貴意見。

2008年5月1日，杭州市原市長蔡奇和原副市長張建庭等一起，蒞臨公司實地考察一二期項目建設運營情況，重點對出水在線監測裝置進行了檢查。蔡市長提出：“要以七格污水處理廠一二期為重點，落實轄區政府責任，從源頭抓起，從企業抓起，抓污染源治理，以提高進水與出水達標率”。

歷年獲得榮譽：

1. 2009年5月，公司榮獲浙江省人民政府頒發的2008年度浙江省減排工作“優秀工程”稱號。

2. 2010年2月，公司榮獲杭州經濟技術開發區黨工委、杭州經濟技術開發區管委會聯合頒發的杭州經濟技術開發區“平安單位”稱號。

3. 2011年1月，公司分別榮獲杭州市人民政府頒發的來杭投資企業“先進單位”稱號和杭州市建設工會授予的杭州市建設系統“節能減碳”活動優秀成果獎。

4. 2011年3月，公司榮獲杭州市社會治安綜合治理委員會頒發的杭州市“示范綜治工作室（站）”稱號。

5. 2011年11月，公司榮獲“杭州市‘十一五’主要污染物減排先進企業”榮譽稱號。

6. 2018年3月，公司提標改造工程榮獲浙江省市政優質工程金獎示范工程。
