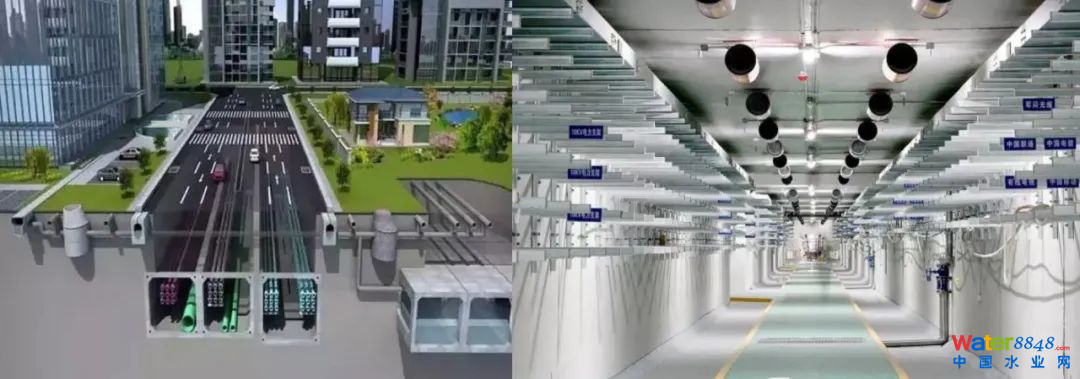

城市地下管道綜合管廊(以下簡稱“綜合管廊”)即在城市地下建造一個隧道空間,將電力、通信,燃?xì)狻⒐、給排水等各種工程管線集于一體,能夠有效解決城市“拉鏈路”和空中“蜘蛛網”等問題,大大提升了城市土地利用率,是保障城市運行的重要基礎設施和“生命線”。
由于綜合管廊普遍具備規模大、布局復雜等特點,且需要定期檢修與維護以保證管廊正常運行,因此通過智慧化手段對綜合管廊進行監控管理至關重要。
管控營一體化
助力城市地下綜合管廊建設
華自科技研發的HZInfo3000_UT綜合管廊監控管理平臺完美破解綜合管廊管理的壓力與難題,該平臺充分利用云計算、物聯網、GIS+BIM、大數據等高新技術,集環境設備監控、安防監控系統、通信系統、消防監控系統、巡檢管理、設備管理、出入廊管理系統為一體,實現對管廊的集中管理和統一控制,保障管廊安全、高效、規范運行。
綜合管廊平臺架構圖
綜合管廊監控管理平臺系統具備以下六大功能特點:01
BIM+GIS功能
可通過平臺管控中心大屏展示管廊整體信息及運行狀況等,實現管廊內部所有設備交互(設備監視、控制),且在BIM模式下具備手自動巡檢功能。
02
環境監控功能
可根據管廊內部環境參數、集水井水位狀態等監測信息,自動啟停相關風機、水泵等設備,確保管廊內部環境舒適。
03
安防監控功能
在管廊相應位置都部署有紅外入侵報警和聲光報警裝置,當管廊出現非法入侵或異常情況時,監控系統聯動現場聲光報警器啟動自動報警,同時監控工作站大屏?xí)詣訌棾霎惓^(qū)域圖像信息。
04
通信監控功能
綜合管廊監控管理平臺集成無線AP及光纖電話系統,具備對無線AP設備狀態(在線狀態、接入設備數量等)、光纖電話狀態(振鈴、通話中、空閑等)實時監控功能。
05
消防監控功能
可通過煙感、溫感、手報等裝置對設備進行消防監控。當監測到管廊某個防火分區發生火災時,將火災信號發送給環控系統,聯動相應的風機、風閥,并報警提示。
06
運維管理功能
用戶在管控中心即可實時了解設備運行狀況及出入管廊信息等,既減少了人力成本又降低了人為操作難度及風險。
聚焦場景需求,打造最優方案

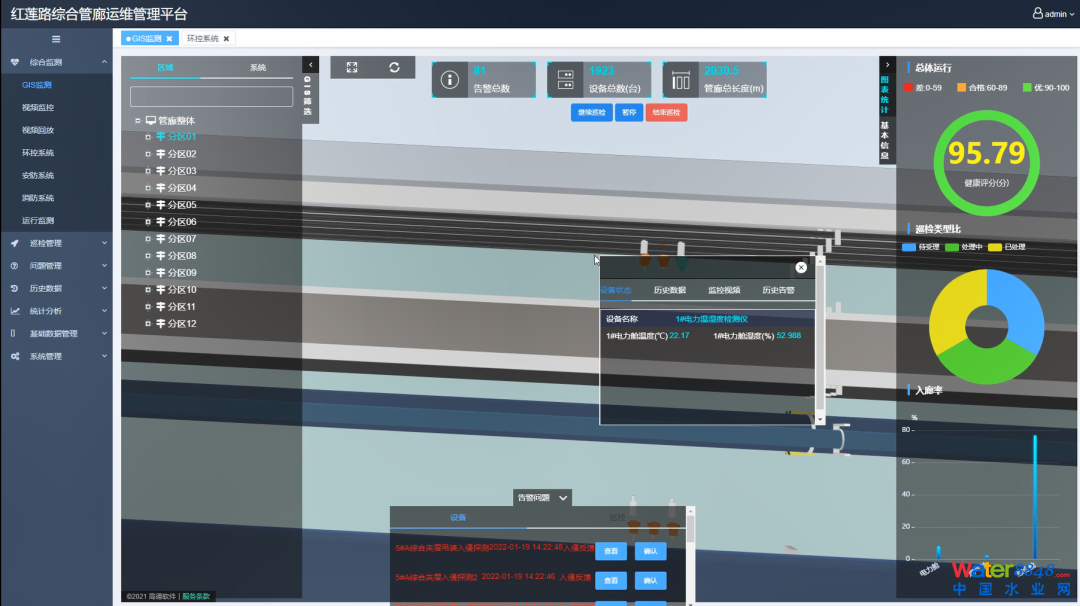

廣州南沙區紅蓮路縱隔管廊總長2.13公里,是目前南沙區內規模最大的綜合管廊。根據該項目現場實際情況,公司為其量身打造了一套綜合管廊智慧化運維管理解決方案,包括設備監控系統設計、安防系統設計、通信系統設計、地理信息系統及統一管理信息平臺設計等服務。自綜合管廊監控管理平臺應用以來,運行穩定,降低了人工成本,提高了管理效率,深受用戶好評。
該平臺具有以下亮點:
集成度高:集成環控系統、安防系統、消防系統、通信子系統,幾乎涵蓋管廊中所有子系統,一平臺管控所有設備;
聯動性強:不僅能實現管廊內部環境與設備聯動,還能跨子系統聯動(人員入侵與視頻聯動、消防報警與視頻聯動、環控與消防報警聯動、關鍵設備故障與視頻聯動);
擴展性強:向下兼容第三方設備與系統,向上支持標準的通信協議。
隨著我國智慧城市建設進程的迅速發展,地下綜合管廊已成為城市地下空間開發和利用的重要領域,打造智慧化綜合管廊管理系統亦成為智慧城市建設的重要載體。未來,華自科技將持續專注于自動化、信息化、智能化技術,加快科技創新成果高效轉化,助力智慧城市建設按下“快進鍵”。
