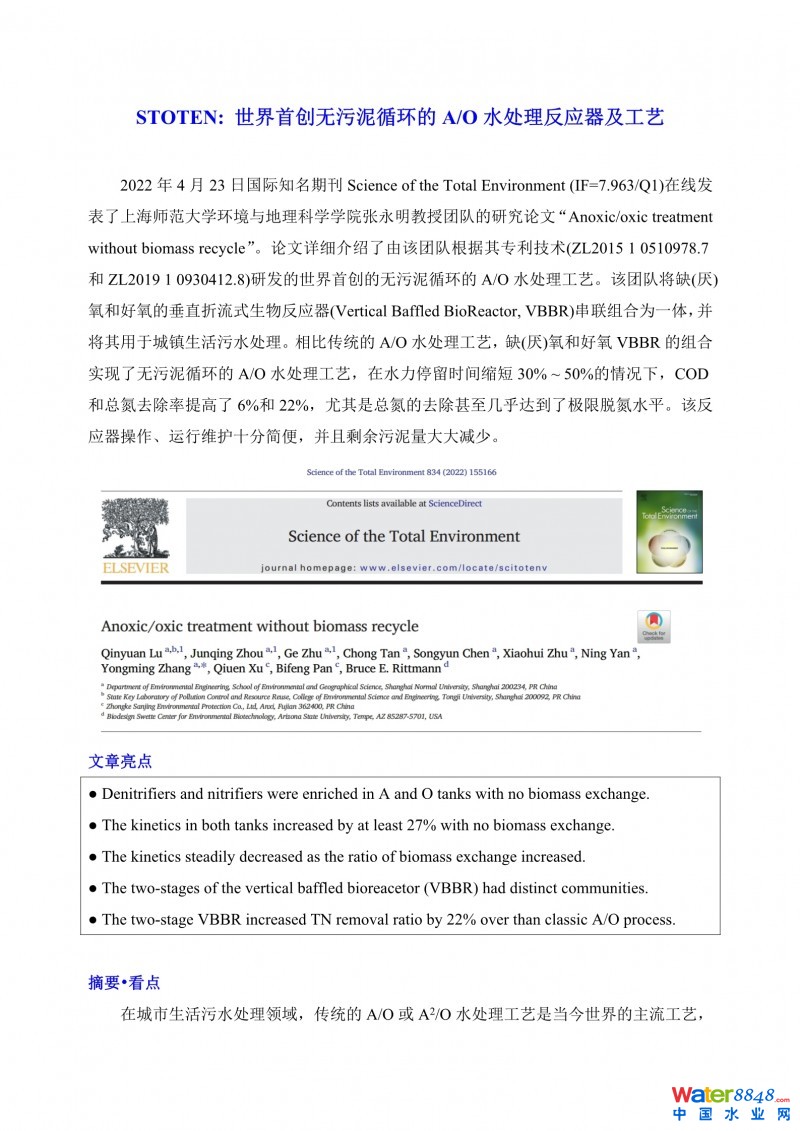

STOTEN: 世界首創無污泥循環的A/O水處理反應器及工藝

2022年4月23日國際知名期刊Science of the Total Environment (IF=7.963/Q1)在線發表了上海師范大學環境與地理科學學院張永明教授團隊的研究論文“Anoxic/oxic treatment without biomass recycle”。論文詳細介紹了由該團隊根據其專利技術(ZL2015 1 0510978.7和ZL2019 1 0930412.8)研發的世界首創的無污泥循環的A/O水處理工藝。該團隊將缺(厭)氧和好氧的垂直折流式生物反應器(Vertical Baffled BioReactor, VBBR)串聯組合為一體，并將其用于城鎮生活污水處理。相比傳統的A/O水處理工藝，缺(厭)氧和好氧VBBR的組合實現了無污泥循環的A/O水處理工藝，在水力停留時間縮短30% ~ 50%的情況下，COD和總氮去除率提高了6%和22%，尤其是總氮的去除甚至幾乎達到了極限脫氮水平。該反應器操作、運行維護十分簡便，并且剩余污泥量大大減少。

文章亮點

摘要•看點

在城市生活污水處理領域，傳統的A/O或A2/O水處理工藝是當今世界的主流工藝，該工藝的優點是通過內循環方式充分地利用進水中有限的碳源，提高了總氮的去除率。但該工藝存在最大的缺點是在水處理過程中，水與污泥一起在缺(厭)氧(A)和好氧(O)池間循環流動，使得在A池內存在大量的硝化菌，而在O池內又存在大量的反硝化菌，由此導致硝化和反硝化效率都不高。此外，傳統的A/O污水處理工藝中，缺(厭)氧池的運行方式很容易使溶解氧溶入其中，導致有限的有機碳源利用率較低，因此傳統A/O污水處理工藝總是難以做到總氮的高效去除。

本新工藝將缺(厭)氧與好氧VBBR串聯在一起，形成一套新穎的反應器系統(如圖1所示)。該系統有效地克服了傳統A/O工藝的缺點，在循環過程中污泥固定不動而只有水的循環。此外，前段的缺(厭)氧反應器(An-VBBR)，由于可以嚴格限制溶解氧的侵入，從而可以極大地提高有機碳源的利用率，進而實現“極限脫氮”。

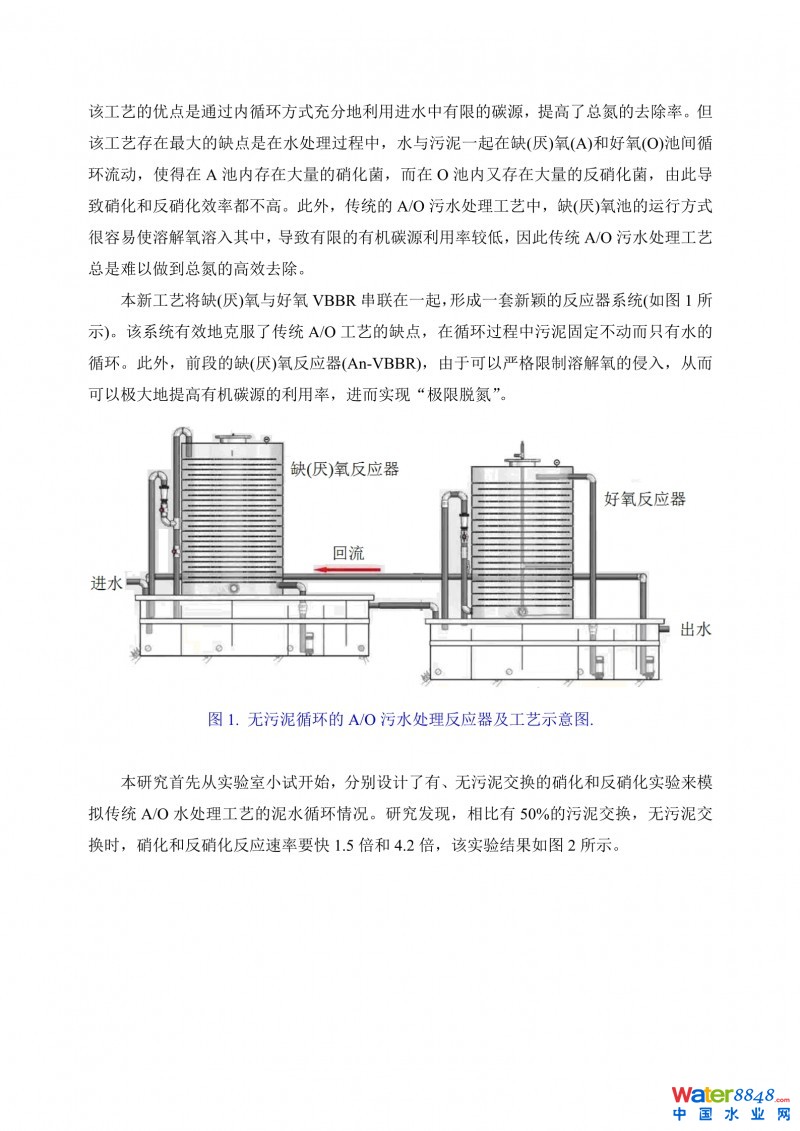

圖1. 無污泥循環的A/O污水處理反應器及工藝示意圖.

本研究首先從實驗室小試開始，分別設計了有、無污泥交換的硝化和反硝化實驗來模擬傳統A/O水處理工藝的泥水循環情況。研究發現，相比有50%的污泥交換，無污泥交換時，硝化和反硝化反應速率要快1.5倍和4.2倍，該實驗結果如圖2所示。

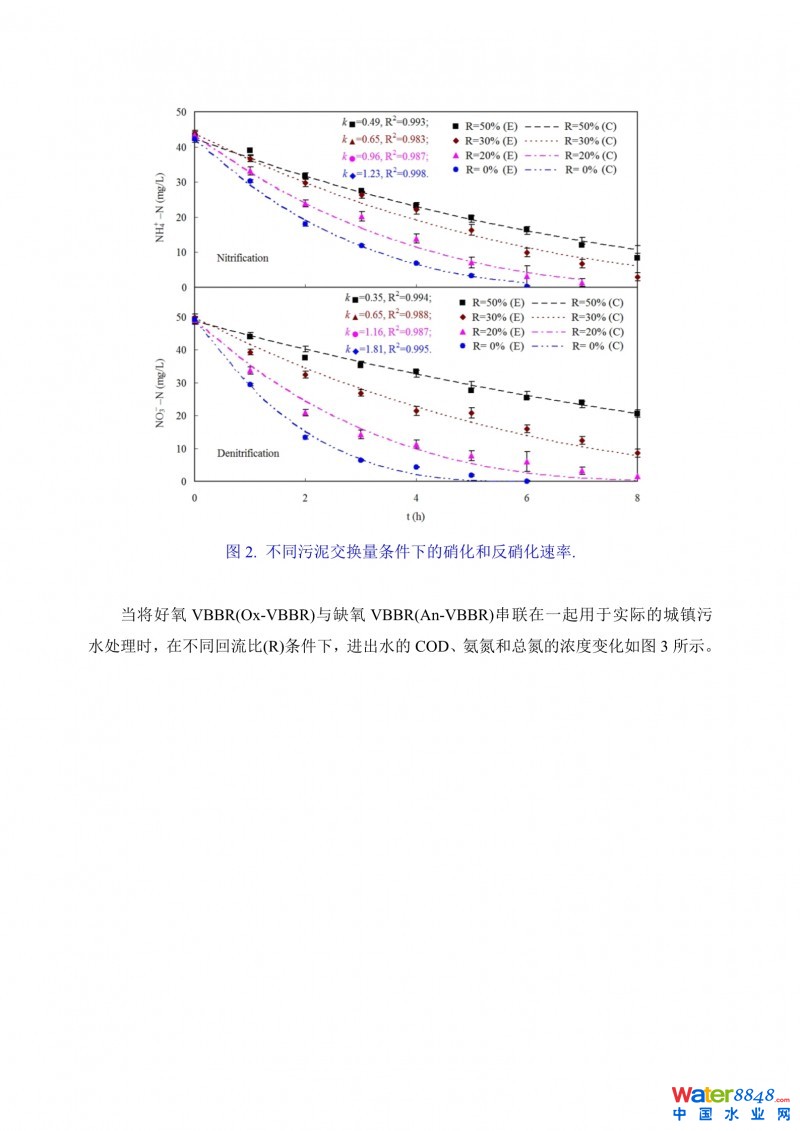

圖2. 不同污泥交換量條件下的硝化和反硝化速率.

當將好氧VBBR(Ox-VBBR)與缺氧VBBR(An-VBBR)串聯在一起用于實際的城鎮污水處理時，在不同回流比(R)條件下，進出水的COD、氨氮和總氮的濃度變化如圖3所示。

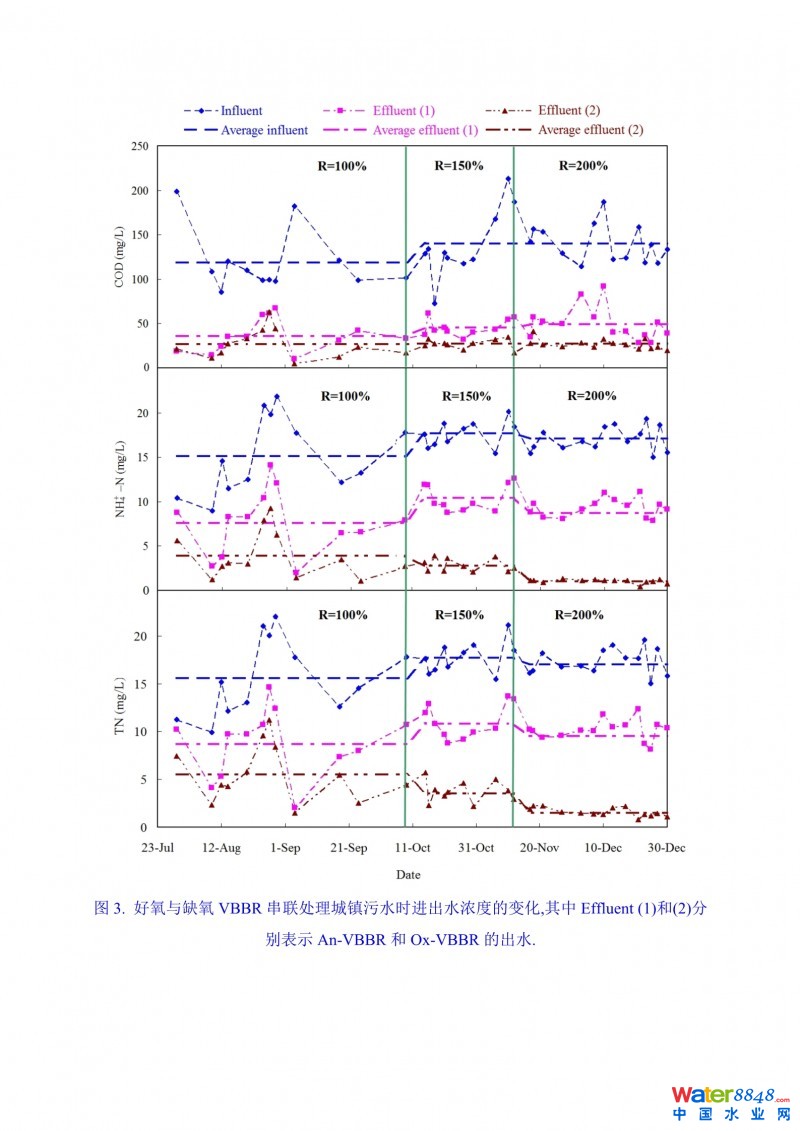

圖3. 好氧與缺氧VBBR串聯處理城鎮污水時進出水濃度的變化,其中Effluent (1)和(2)分別表示An-VBBR和Ox-VBBR的出水.

從圖3可以看出，在回流比為200%時，最后出水總氮的平均濃度僅有1.5 mg/L，達到了極限脫氮的水平。與此同時，傳統的A/O工藝處理相同的城鎮生活污水時，其進出水中COD和總氮的平均濃度如圖4所示。比較圖3和圖4可以看出，組合VBBR工藝相比傳統A/O工藝，COD和總氮去除率平均提高了6%和22%。

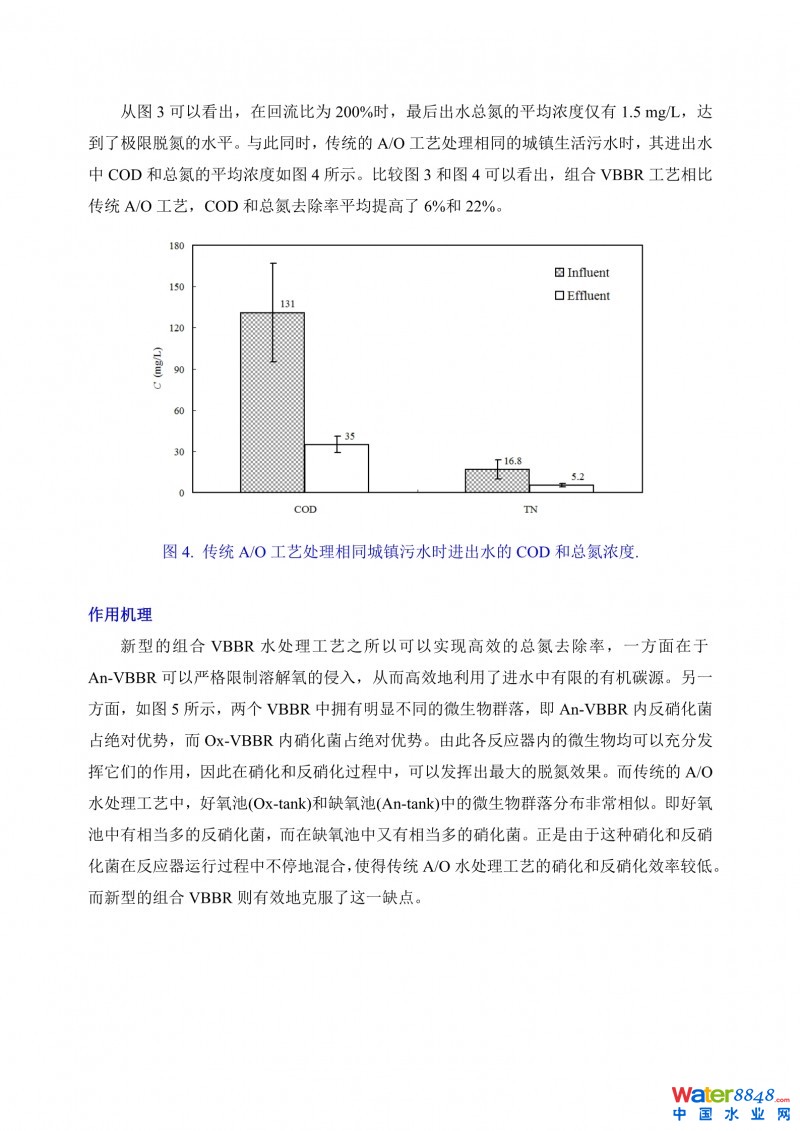

圖4. 傳統A/O工藝處理相同城鎮污水時進出水的COD和總氮濃度.

作用機理

新型的組合VBBR水處理工藝之所以可以實現高效的總氮去除率，一方面在于An-VBBR可以嚴格限制溶解氧的侵入，從而高效地利用了進水中有限的有機碳源。另一方面，如圖5所示，兩個VBBR中擁有明顯不同的微生物群落，即An-VBBR內反硝化菌占絕對優勢，而Ox-VBBR內硝化菌占絕對優勢。由此各反應器內的微生物均可以充分發揮它們的作用，因此在硝化和反硝化過程中，可以發揮出最大的脫氮效果。而傳統的A/O水處理工藝中，好氧池(Ox-tank)和缺氧池(An-tank)中的微生物群落分布非常相似。即好氧池中有相當多的反硝化菌，而在缺氧池中又有相當多的硝化菌。正是由于這種硝化和反硝化菌在反應器運行過程中不停地混合，使得傳統A/O水處理工藝的硝化和反硝化效率較低。而新型的組合VBBR則有效地克服了這一缺點。

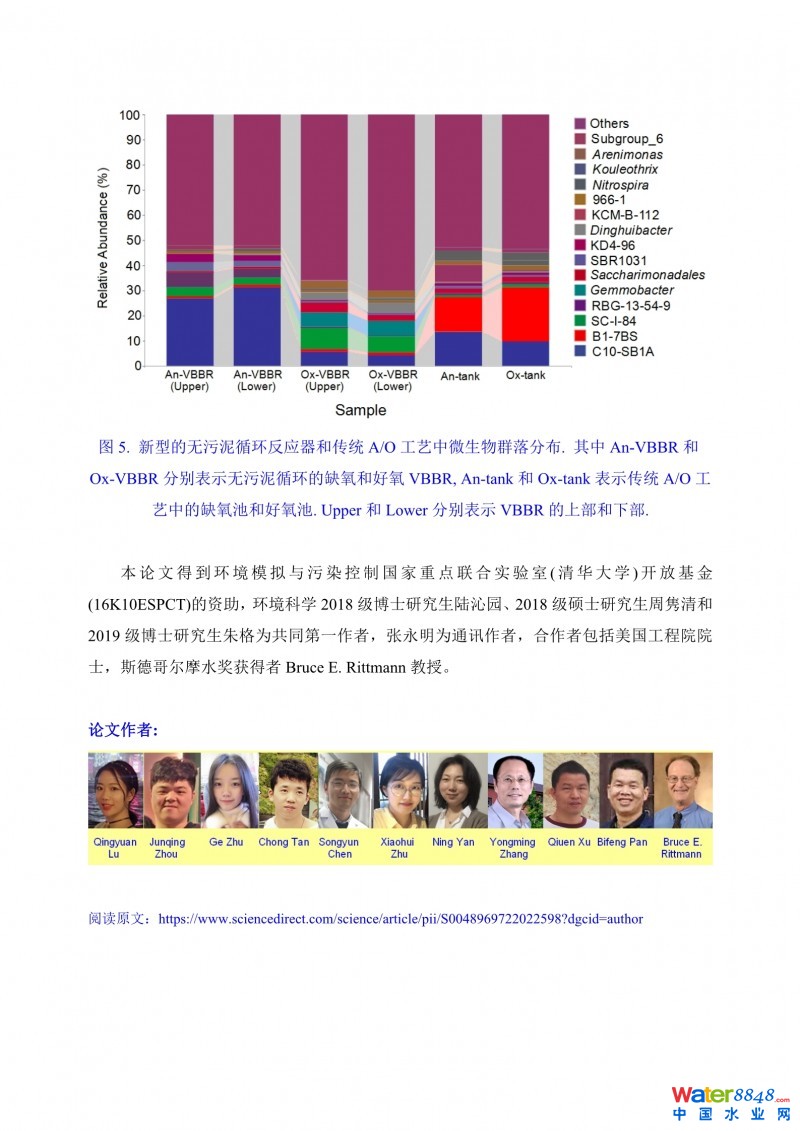

圖5. 新型的無污泥循環反應器和傳統A/O工藝中微生物群落分布. 其中An-VBBR和Ox-VBBR分別表示無污泥循環的缺氧和好氧VBBR, An-tank和Ox-tank表示傳統A/O工藝中的缺氧池和好氧池. Upper和Lower分別表示VBBR的上部和下部.

本論文得到環境模擬與污染控制國家重點聯合實驗室(清華大學)開放基金(16K10ESPCT)的資助，環境科學2018級博士研究生陸沁園、2018級碩士研究生周雋清和2019級博士研究生朱格為共同第一作者，張永明為通訊作者，合作者包括美國工程院院士，斯德哥爾摩水獎獲得者Bruce E. Rittmann教授。

論文作者:

閱讀原文：https://www.sciencedirect.com/science/article/pii/S0048969722022598?dgcid=author
