勁草挺疾風，激流破冰涌。

2021年3月30日，深水海納披荊斬棘，成功登陸深交所創業板，迎來了不平凡的20年。

20年來，深水海納以技術為引領，以匠心筑精品，已建設/運營800余個環保水務項目，打造出一批具有標桿示范意義的精品項目。

為此，我們隆重推出“匠心20年”深水海納精品項目巡禮，展現深水海納人精益求精的工匠精神。

本期推薦——山東省菏澤市曹縣化工產業園區污水處理廠及配套管網PPP項目：深水海納打好工業園區污水處理“組合拳”，助力打造綠色生態新名片。

項目名稱

山東省菏澤市曹縣化工產業園區污水處理廠及配套管網PPP項目

項目概況

項目位于山東省菏澤市曹縣化工產業園區，采用PPP模式，總投資約1.88億元，設計總規模2萬m³/d，并配套建設19.30公里管網和人工濕地，特許經營期29年(不含建設期)。

該項目分兩期建設，其中一期工程占地約30畝，建設規模1萬m³/d，二期工程占地約30畝，污水處理規模為1萬m³/d。一期工程2017年5月開工建設，2019年5月試運營，主要收集曹縣化工園區、中小企業孵化園區各企業工業污水及生活污水和晏莊社區生活污水，出水水質執行《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標準。

為進一步提升出水水質，降低排入受納水體的污染物濃度，項目于2020年在污水處理廠后端建成了“人工潛流濕地+河道濕地走廊”人工濕地項目，污水處理廠出水中的3000噸/日排入人工濕地，人工濕地設計出水水質執行《地表水環境質量標準》(GB3838-2002)Ⅳ類標準，即CODcr≤30mg/L，BOD5≤30mg/L，氨氮≤1.5mg/L、TP≤0.3mg/L。

項目示范意義

千年古都，大美曹縣。近年來，為推動水環境質量持續改善，曹縣切實加強措施、壓實責任，狠抓工作落實，堅決打好水污染防治攻堅戰，確保全縣河流水質穩定達標。

本項目是曹縣開發建設的環境保護設施項目，項目實施后極大改善了區域內水體水質和生態環境，為區域的經濟發展創造良好的環境和有利條件，總體上也推進曹縣經濟開發區的全面開發建設和經濟可持續發展，助力曹縣打造綠色生態發展新名片。

本項目因地制宜建設人工濕地，既降低了污染物濃度、投資和運行成本，又美化了周邊環境，在化工園區工業污水深度處理領域具有較好的示范意義。

污水特點

曹縣化工產業園區主要企業為醫藥、橡膠等化工類企業，主要產品有硝基苯、抗生素及中間體、橡膠防老劑、橡膠促進劑等，其排水水質復雜、波動較大，屬于高難度難降解廢水類型。

項目難點分析

◆ 園區內工業企業有山東圣奧、潤和(硝基苯)、山東和源、奧勝化工、山東格德生物等化工企業，各企業排水水質、水量差別大。

◆ 園區部分企業污水處理設施的預處理系統沒有生化工藝，進水含有硝基苯、抗生素及中間體、橡膠促進劑等生物毒性有機物，容易對項目的生化系統微生物產生毒害作用。

◆ 污水中含有部分難以生物降解有機物，生化性差，處理難度大。

項目亮點介紹

◆ 實施效果

本項目采用 “一企一管”污水收集管網，對園區化工企業排水水量、水質進行有效監管，保證了污水處理廠的穩定運行。污水處理廠全年穩定達標，解決園區各企業排水及周邊社區生活污水問題，保證企業正常生產，創造較好的經濟效益。

◆ 社會效益

本項目是一項重要的市政民生工程，能保障了上游企業和周邊居民的生產生活，為當?shù)亟?jīng)濟發展起到積極推動作用。

◆ 生態效益

(1)污水處理廠2020年度處理水量約50萬噸，出水平均水質多項指標均優于(GB18918-2002)一級A標準：COD 23.1mg/L(標準值50mg/L)、NH3-N 0.2mg/L(標準值5mg/L)、TN 5.22mg/L(標準值15mg/L)、TP 0.146mg/L(標準值0.5mg/L)。由此可見，項目能大幅削減水污染物的排放量，有效保護區域內的水體環境。

(2)項目因地制宜建設配套人工濕地，既能恢復和強化河道的自凈功能，又極大美化了周邊的河道景觀。

技術工藝介紹

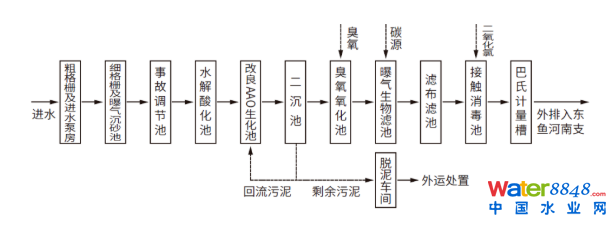

工藝流程圖

◆ 污水處理廠

采用“預處理+水解酸化+改良AAO工藝+臭氧氧化+曝氣生物濾池+濾布濾池+接觸消毒”工藝。其中，二級處理工藝段采用多點進水、設置好氧缺氧選擇區的改良AAO工藝，優化碳源利用、利用微生物代謝作用強化除碳、脫氮除磷;深度處理工藝段采用“臭氧高級氧化+曝氣生物濾池”組合工藝，利用臭氧分解大分子難降解有機物，然后利用DN、DC、N型多級內循環組合曝氣生物濾池的微生物，進一步去除廢水中的CODcr、氨氮和總氮。

◆ 人工濕地

尾水采用“人工潛流濕地+河道濕地走廊”人工濕地項目，利用物理吸附、微生物降解、植物吸收等一系列作用，進一步降解出水中的CODcr、BOD5、氨氮和總磷，降低了排入受納水體的污染物濃度。

技術工藝優勢亮點

◆ 采用水解酸化預處理，有效降低了污水中的有機物的生物毒性，并提高了污水的可生化性，為后續二級生化處理創造了有利條件。

◆ 好氧池采用改良AAO工藝，前加了一個預缺氧段，回流污泥和10%~30%左右的進水先進入預缺氧池，微生物利用10%~30%左右進水中的有機營養物質去除回流污泥中的硝態氮，消除了反硝化細菌對聚磷菌競爭基質的影響，保證了厭氧池除磷效果，同時能抑制絲狀菌，系統能夠更加穩定地運行。

◆ 臭氧氧化池設置在深度處理前端，能降低臭氧投加量，確保出水水質的COD、BOD穩定達標，同時對污水起到脫色作用。

◆ 曝氣生物濾池采用“前置反硝化生物濾池(DC+DN型號)+曝氣生物濾池(N型)”組合濾池工藝，對污水進一步深度處理，保證出水水質。

◆ 臭氣處理工藝采用生物處理，安全、環保、節能。

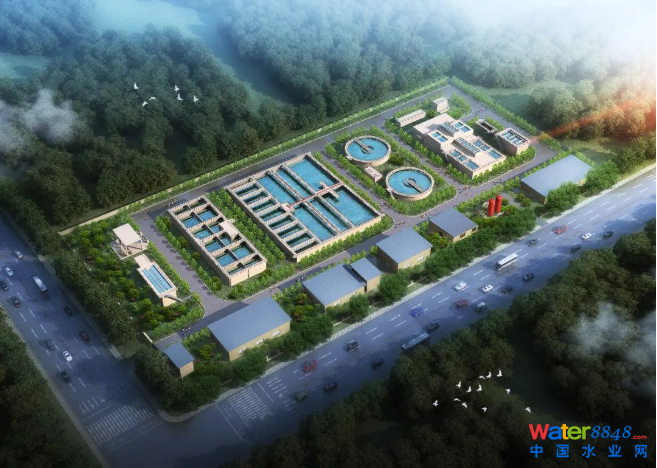

項目實景圖

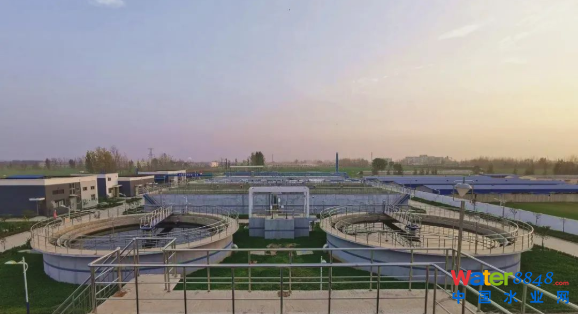

二沉池和配水井

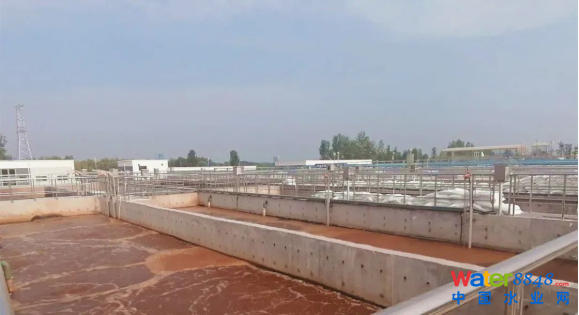

曝氣池

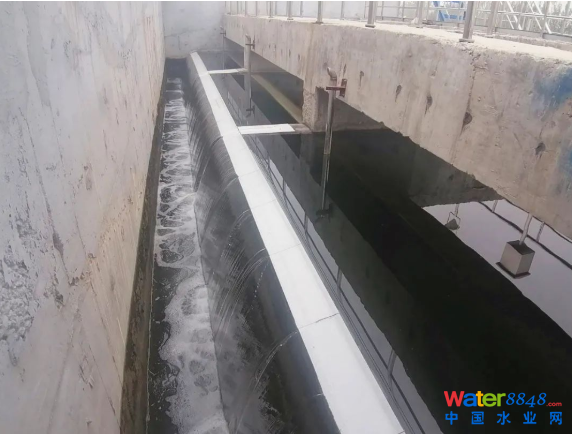

生物濾池
