游泳池關鍵技術研究與應用
游泳池關鍵技術研究與應用
1.項目簡介自改革開放以來，我國經濟發展取得巨大成就，人們的生活水平有了顯著提高，游泳體育運動也隨之廣泛開展，此時游泳場館的建設采用的都是國外的設計規范、標準和技術�！队斡境睾退嫌螛穲@給水排水設計規程》（CECS14:2002）頒布實施以后，國內游泳池產業開始迅速發展，游泳場館建設數量、規模和質量逐步提高。
為應對未來新技術和新工藝的需求，響應節能環保和綠色發展的國家戰略，研究團隊在游泳池水處理領域進行了一系列研發。通過多年的研究和積累，突破了一批游泳池水處理關鍵技術。此外，建立的游泳池標準體系成為全國從事游泳池設計、施工安裝、運行管理和設備制造等專業人員的規范準則，包括7部國家行業標準，1部國家標準圖集。
2.項目主要技術內容
2.1創新點
（1）游泳池水處理技術體系
游泳池關鍵技術研究與應用項目主要技術內容涵蓋游泳池循環系統、過濾系統、消毒系統三大方面，主要包括：
�、倏烧{(diào)式布水口：針對傳統游泳池和可升降游泳池池底系統之間的轉換，研究了一種適應兩種系統轉換使用的可調節布水口�？梢酝ㄟ^調整出水的方向，對泳池結構面層進行循環沖洗，使循環補水過程中的死水區得意消除，從而保證了無人員活動區域的泳池水質潔凈。
�、谧詣�(dòng)清潔系統：針對泳池難以清洗，非人員活動區的結構地面附近區域會產生池水循環死水區，研制了一種新型的游泳池自清潔系統，尤其適用于升降池底泳池地面的自動清洗。利用池內固有布水口，依靠循環水泵作為動力源，結合電磁感應及集成式自動化控制系統，完成對可調式布水口矩陣式控制，對游泳池池底、池壁進行梯級清潔作業
�、蹓毫κ竭^濾器：通過優化過濾介質和內部部件設計，增強介質截污能力、過濾效率高、阻力小、納污容量大、濾后出水水質能夠得到保證；能適應游泳、嬉水負荷變化大，濾后出水水質要求穩定的各類游泳池、游樂池等；實現設備自動化控制運行和間斷式運行；設備構造簡單，易于安裝，維護周期較長。
�、茇�(fù)壓過濾器：負壓過濾器將需要處理的池水通過重力回水流入該系統，利用水泵抽吸設在顆粒過濾介質底部的集配水系統，就使流進該系統的池水經過顆粒過濾介質和該系統底部的集配水系統，再經過水泵的抽吸使其經過顆粒過濾介質達到去除雜質，并將清澈凈潔的池水輸送回游泳池。負壓顆粒過濾系統集成了現有的重力過濾的濾前的重力流和曝氣增氧的優點，并實現濾速可控、高效過濾、綜合能效提升等關鍵運行目標。
�、莩粞跸竟に嚕横槍�(duì)游泳池池水余氯可能與人體皮膚、尿素等接觸反應，可能產生對人體有害的副產物問題，結合臭氧的特性，在保證安全的前提下，率先提出全流量半程式、全流量全程式、分流量全程式臭氧消毒處理工藝。臭氧在水處理過程中不改變水的pH值，也不受水的pH值得影響而改變它殺滅細菌和氧化有害物質的功能和效率。
圖1 游泳池水處理技術體系
圖2 游泳技術部分專利成果
(2) 游泳池標準體系經過多年的研究探索，建立了我國游泳池規范標準體系，成為由2部水質標準：《公共浴池水質標準》(CJ/T325-2010)、《游泳池水質標準》(CJ/T244-2016)，2部技術規程《公共浴場給水排水工程技術規程》(CJJ160-2011)、《游泳池給水排水工程技術規程》(CJJ122-2017)，3部產品標準《游泳池用壓力式過濾器》(CJ/T405-2012)、《游泳池及水療池用循環水泵》(CJ/T534-2018)、《游泳池除濕熱回收熱泵》(CJ/T528-2018)，1部標準圖集、《游泳池設計及附件安裝》(10S605)組成的標準體系，完善程度和技術水平都達到了國際領先水平，為游泳池產業的進一步提升和國際拓展奠定了堅實的基礎。

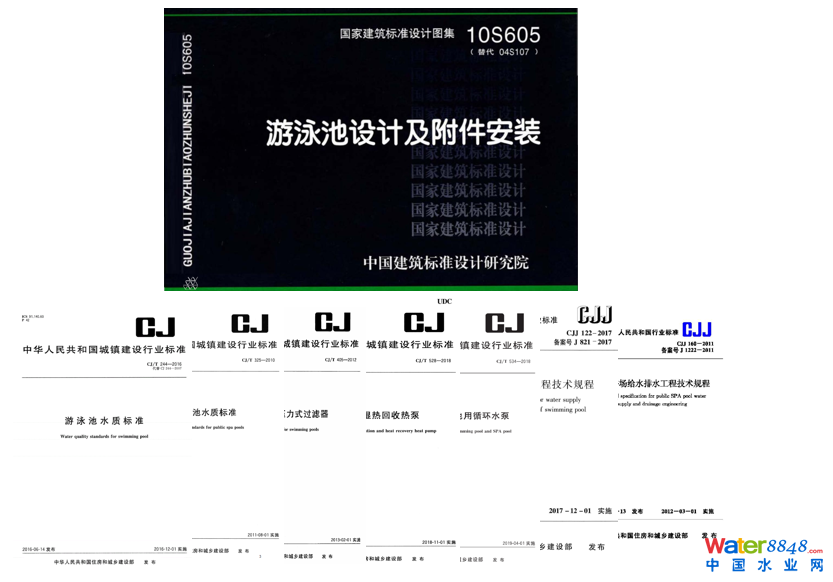

圖2-3 標準體系成果
2.2應用情況本項目建立的游泳池水處理技術體系廣泛應用于實際工程項目中，建立的技術標準體系更是成為全國游泳池行業相關業主、廠家、設計、施工、運維人員的工作準則和依據。研究技術成果已應用于多項國家重大工程，包括2008北京奧運會、2014南京青奧會、2019武漢國際軍人運動會、2022杭州亞運會等高標準競賽型游泳場館，應用工程面積超8000萬m2。
圖3 代表應用場館
3.主要完成單位及完成人主要完成單位：中國建筑設計研究院有限公司、廣東聯盛水環境工程有限公司、江蘇恒泰泳池科技股份有限公司、北京恒動環境技術有限公司、巨龍電機（寧德）有限公司、易達科技（深圳）有限公司。
中國建筑設計研究院有限公司創建于1952年，為大型骨干科技型中央企業，擁有城鎮規劃與城市設計、科研與技術轉化業務板塊，深入研究游泳池、游樂池等水環境保障技術，在城市水安全、水環境和水生態技術領域具備豐富的科研、設計及工程應用經驗。廣東聯盛水環境工程有限公司專注于泳池、水上樂園等水環境系統工程，為本項目在技術轉化、應用推廣方面起到了重要支撐作用。江蘇恒泰泳池科技股份有限公司長期致力于泳池裝備設施研發、配套設計及安裝，為本項目在數據獲取、生產性測試方面起到重要作用。北京恒動環境技術有限公司專注于泳池類水處理系統方案設計及核心裝備制造、場館運維，本項目中在全面調研、實驗測試等方面作出重要貢獻。巨龍電機（寧德）有限公司專精與水泵及電機設備，在相關技術研究測試及產品優化中起到重要作用。易達科技（深圳）有限公司為游泳池類水環境多元化產品供應商，在本項目中水環境保障技術研發發、宣貫和推廣方面起重要作用。
主要完成人：趙鋰、趙昕、李建業、李茂林、趙德天、張超、梁巖、錢江鋒、霍新霖、楊瀚宇、郝潔、劉永旺、王思琦、楊世興、傅文華。
