桐梓縣城污水處理三期工程(一期提標、二期提標擴建)項目

項目名稱： 桐梓縣城污水處理三期工程(一期提標、二期提標擴建)項目

推薦單位： 湖南惟創環境科技有限公司

參與環節： 投資、建設(二期擴建)

項目所在地： 貴州省遵義市桐梓縣

項目概況

桐梓縣城污水處理三期工程(一期提標、二期提標擴建)是貴州省執行《貴州省水污染防治行動計劃工作方案》的重大舉措工程，桐梓縣城區近期(2023年)設計規模3.8萬m³/d，其中賀家灣污水處理廠0.8萬m³/d不擴建，蟠龍污水處理廠(1.5萬m³/d)處理規模擴建至3.0萬m³/d，近期(2023年)擴建規模確定為1.5萬m³/d，污水處理率為100%。

其中桐梓縣第二污水處理廠(蟠龍污水處理廠)原處理規模1.5萬m³/d，采用改良SBR處理工藝，主要服務范圍為燎原片區及部分老城區、婁山關片區，配套污水收集管網總長度為15762m，位于桐梓縣西南面的大官村洞口組官渡河邊。

近年來，隨著桐梓縣城鎮化水平不斷提高和工業化進程的不斷推進，城區人口迅速增長，居民生活用水量及污水排放量也急劇增加。

目前，賀家灣污水處理廠日處理污水量0.8萬m³，已處于滿負荷運行，老城區及婁山關片區部分污水量需分流至蟠龍污水處理廠進行處理。

但隨著燎原新城片區的建設發展，居民及企業大量入駐，燎原片區污水量也迅速增加。根據業主提供資料，蟠龍污水處理廠現狀日處理污水量在1.4萬m³左右，高峰期時段甚至達到1.6萬m³，現有的污水處理設施已不能滿足城市發展的需求。

并且在國家出臺了《水污染防治行動計劃》的基礎上，貴州省出臺了《貴州省水污染防治行動計劃工作方案》，要求重點湖泊、重點水庫等敏感區域城鎮污水處理設施，2020年全面達到一級A排放標準。建成區水體水質達不到地表水Ⅳ類標準的城市，新建城鎮污水處理設施執行一級A排放標準。

官渡河為赤水河上游的重要支流，因此，建設桐梓縣城污水處理三期工程(一期提標、二期提標擴建)已迫在眉睫。

賀家灣污水處理廠提標工藝采用混凝沉淀+微孔過濾器工藝;蟠龍污水處理廠擴建工藝采用垂直流迷宮(VFL)工藝，提標工藝采用混凝沉淀+微孔過濾器工藝，出水水質執行《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標。

項目示范意義

桐梓縣城污水處理三期工程(一期提標、二期提標擴建)，依據《貴州省水污染防治行動計劃工作方案》中新建城鎮污水處理設施執行一級A排放標準的要求順利完成了項目的投資、建設，將有效的改善下游水體環境質量，保護桐梓縣得天獨厚的自然、文化資源，創造健康和諧的生活、投資環境，實現社會經濟發展和人口、資源、環境相協調的可持續發展目標十分必要。

自誕生之日起，惟創環境一直將自身發展與國家生態文明建設目標緊密相連，協同合作伙伴一道，將VFL技術應用到全國數百個水處理項目，同時將VFL技術應用拓展至工業廢水治理、提標改造等更多領域。

不斷突破，追求卓越，惟創環境積極與Xylem、Suez、ProMinent、De Nora等國際領先品牌達成戰略合作，尋求用最好的產品和技術解決水環境問題，為成為“區域綜合環境治理服務商”不斷擴展核心能力，為建設優美的生態環境做貢獻。

項目亮點介紹

(1) 實施效果

桐梓縣城污水處理三期工程中的二期擴容(VFL工藝)出水直接達標一級A對比二期提標后(SBR+混凝沉淀+微孔過濾器)出水達標一級A，工程總投資節約35.6%，占地面積節約48%。VFL工藝為傳統A2O的優化改良工藝，采用獨特的垂直流迷宮結構，配合獨特設計的回流系統，提高系統抗沖擊負荷能力，工藝單元少，自控化程度高，運營維護簡單，人工成本低，產泥量僅為傳統工藝的1/3，污泥處理處置費用低。

蟠龍污水處理廠無自動化控制系統，造成運行管理復雜。總體而言，現有工藝和設施已不能滿足需求。經改造、擴建后，將提高污水廠自動化控制水平，降低運行成本，確保污水處理廠的正常運行。

本工程無顯著的直接投資效益，但是其投資的間接經濟效益較為重要，主要是通過減少污水污染對社會造成的經濟損失而表現出來，其表現形式如下：

1) 工業企業方面：可減少各工業企業分散進行污水處理所增加的投資和運行管理費用，減輕企業負擔。

2) 城市旅游業方面：通過污水處理，水體質量得以改善，水質變清，風景更加美麗，能吸引更多的游客，從而提高旅游業的收入。

3) 農、牧、漁業方面：水污染可能造成糧食作物、畜產品、水產品的產量和質量下降，造成經濟損失。

4) 人體健康方面：水污染會造成人的發病率上升，醫療保健費用增加，勞動生產率下降。

(2) 社會效益

目前，我國正在全面建設小康社會，小康社會不僅是簡單的經濟收入的增加，更是居民生活質量的提高，而生活環境的改善對生活質量的提高至關重要。桐梓縣城污水處理三期工程(一期提標、二期提標擴建)的建設，將徹底解決桐梓縣城區現有污水處理廠處理能力已不能滿足遠期城市發展需求的問題，減少污水對下游水體的污染，使下游流域的水體環境得以保護，改善投資環境，促進經濟發展。

(3) 生態效益

污水項目的建設，能減輕下游水體的污染，改善居民的生活環境，保護城市的生態文明。本工程為污水處理廠的提標擴建工程，項目建成運營后，能提高城市的污水處理能力，減少污水的排放量，同時也減少污染物的排放，為城市創造良好的生態環境，為居民創造舒適的居住環境，改善城市周邊及下游水體的水環境質量，其環境效益是顯著的。

項目技術工藝/裝備簡介

(1)技術工藝/裝備名稱

VFL垂直流迷宮技術。

(2)技術工藝/裝備原理

VFL(Vertical Flow Labyrinth)垂直流迷宮技術是一種新型高效的水處理技術，其原理基于傳統的活性污泥法(A²/O)，利用巧妙的流體及結構——垂直流迷宮，以及獨特的控制邏輯，使得百年活性污泥法煥發新生。

(3)技術工藝/裝備特點

1) 工藝流程簡單：僅需VFL生化處理系統及精密過濾系統，即可穩定實現高標準出水水質。

2) 抗沖擊負荷能力強：采用獨特的垂直流迷宮結構，結合特殊設計的回流系統，形成絮體密實的顆粒污泥，在時間和空間上提高污泥質量和污泥濃度，提高系統抗沖擊負荷能力。

3) 占地面積�。簾o需調節池，工藝先進，污泥池內置，組合池高度集成，建設周期短，比傳統工藝節約三分之一的占地。

4) 施工速度快：池體結構簡單，無異形及復雜結構，池內無電動設備及大型機械設備，整體采用裝配式及模塊化設計，比傳統工藝節省三分之一工期。

5) 運營費用低：工藝單元少，自動化程度高，運營維護簡單(核心設備全部進口(脈沖提升系統、鼓風機、轉鼓過濾器、曝氣器、控制器等)，經久耐用，故障率極低;使用壽命長，無二次投資費用)，人工成本低(自動化程度高，日常維護工作量小，通過適時ORP指標控制迷宮系統回流和曝氣，一個人員可以管理 2-3 個集鎮污水廠)，產泥量僅為傳統工藝的⅓，污泥處理處置費用低。

6) 出水水質穩定達標：具有獨特的污泥循環路線，迷宮格結構中污泥濃度高，脫氮除磷效果出色，在不同氣候條件、進水水量水質波動的情況下，都能夠保證系統穩定的運行，出水可達到地表準IV類水標準(優于一級A)。

7) 適應性廣：在國內經過 8 年的工程及運營經驗積累，對南方低濃度，北方高濃度，東北低溫和熱帶高溫均可實現穩定達標。

8) 環境友好：全場無需除臭設備，無臭味，適宜將污水處理站建在對環境要求嚴格的區域。

(4)工藝/裝備流程圖

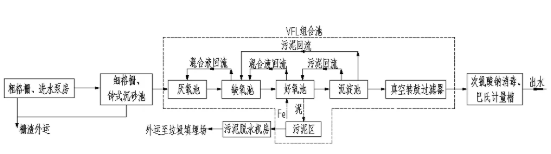

工藝流程圖

(5)廠區/項目地/工藝設備照片

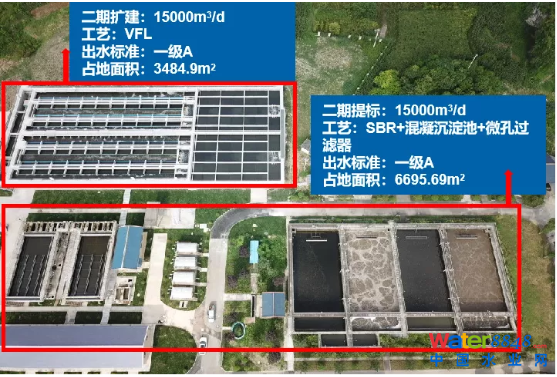

現場布置圖
