上海市石洞口污水處理廠提標改造工程
為落實長江中下游流域水污染防治“十二五”規劃,促進污染減排,改善地區環境質量,提高長江口水環境質量,保護水源地,促進上海市寶山地區經濟社會環境協調發展,于2014年,上海市石洞口污水處理廠提標改造工程立項建設。
工程污水處理規模40萬m3/d,建設內容涵蓋“水、氣、泥”處理。建成后,污水處理達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標準,臭氣處理達到《城鎮污水處理廠大氣污染物排放標準》(DB31/982-2016),污泥焚燒處理達到《上海市生活垃圾焚燒大氣污染物排放標準》(DB31/768-2013)。
作為落實國務院《水污染防治行動計劃》的上海市重大工程,本工程是上海市踐行“長江大保護”的重大舉措。

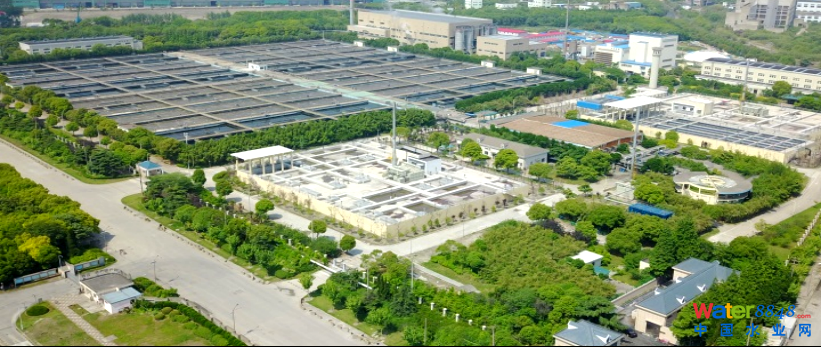

圖1 工程污水處理與污泥處理區

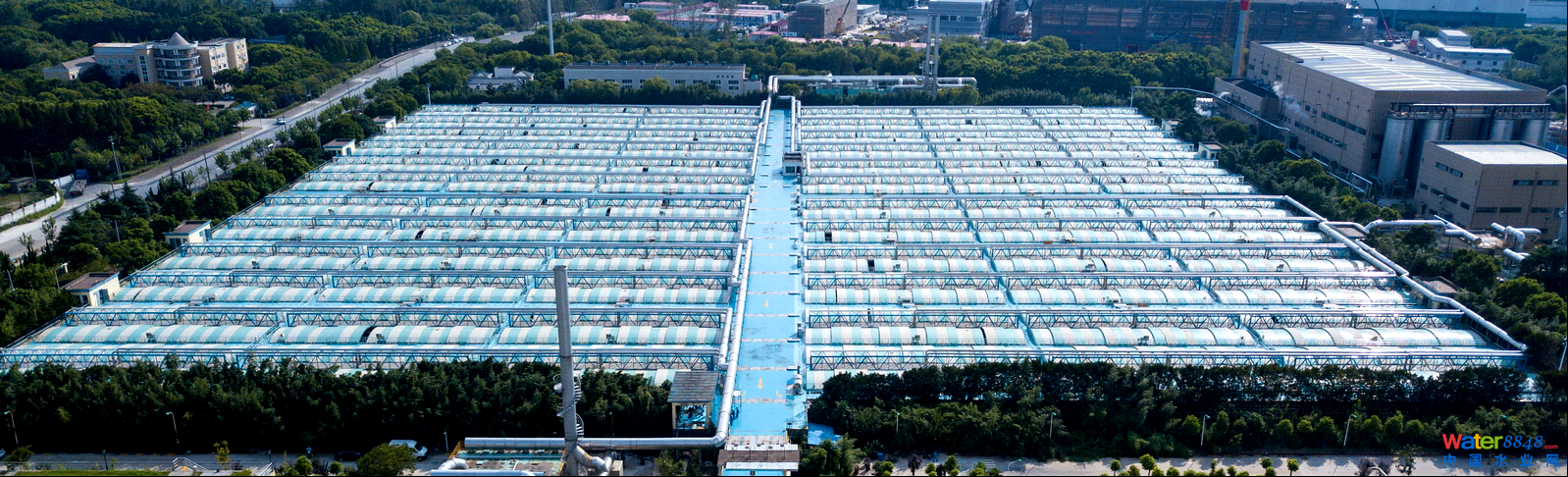

圖2工程建成后的一體化生物反應池
圖3 工程尾水深度處理區
二、技術先進性工程污水處理首創了一體化生物反應池的渾水側流改造工藝、兼顧污染物減排及調蓄調質和反硝化功能的綜合池、用于渾水沉淀處理的雙層沉淀池、針對時空切換污水生物處理工藝的曝氣風量精確控制系統;工程臭氣處理研發了全移動式玻璃鋼除臭蓋板、污水處理廠間歇曝氣型生物反應池的除臭風量調節系統、污水處理池內用于臭氣收集處理的圓孔排風管裝置;工程污泥處理應用了污水處理廠污泥雜質分離設施、污泥流化床干化+流化床焚燒處理工藝;工程新舊設施銜接施工解決了盛水構筑物及過水箱涵的快速隔斷施工難題。

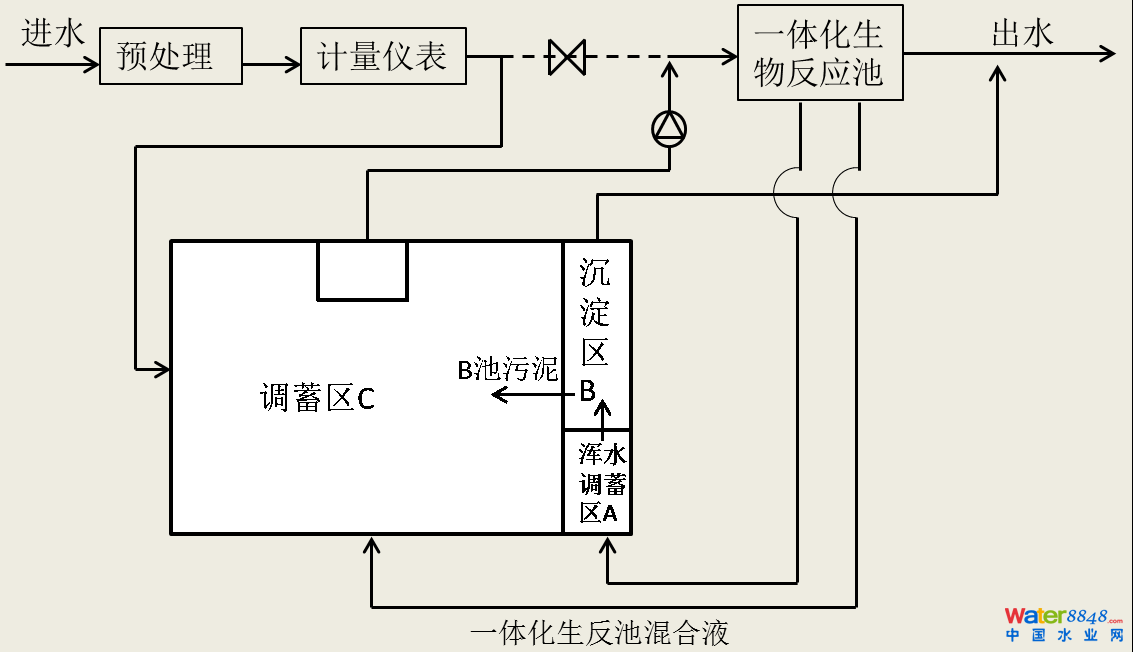

圖4 工程多功能綜合池

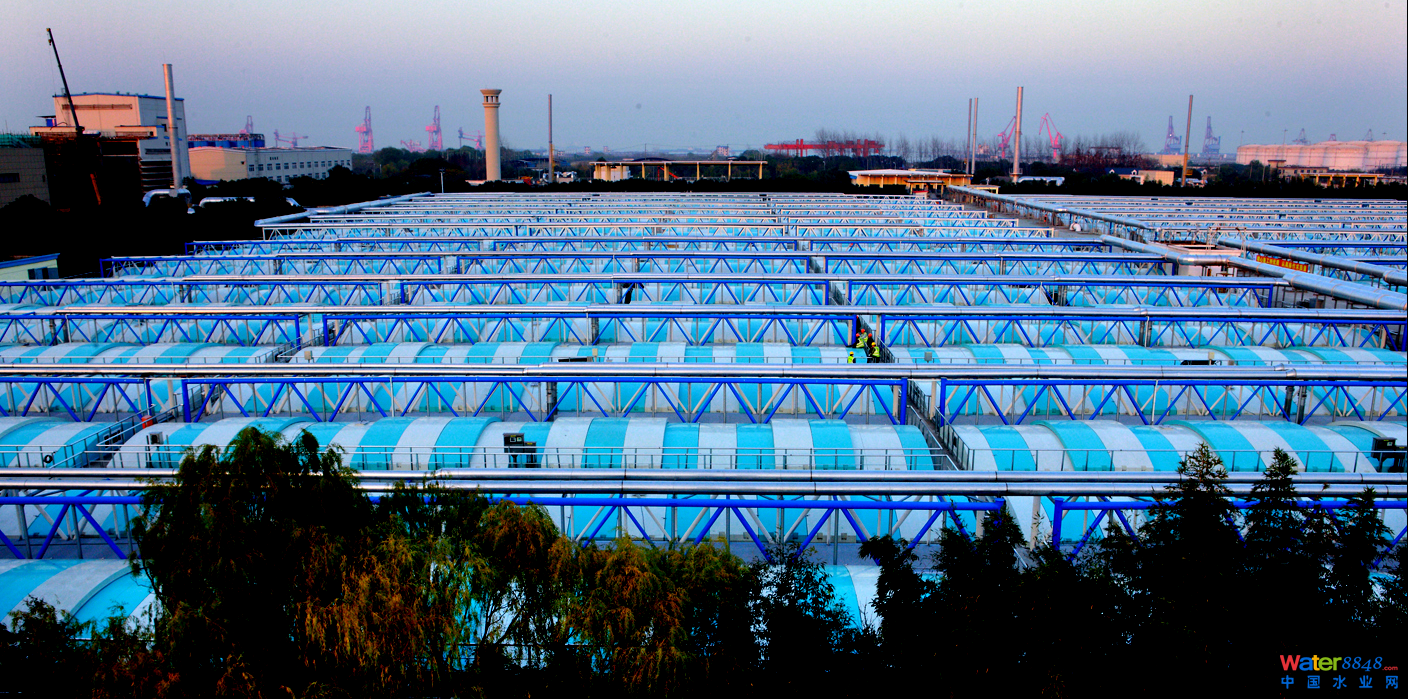

圖5 工程全移動式玻璃鋼除臭蓋

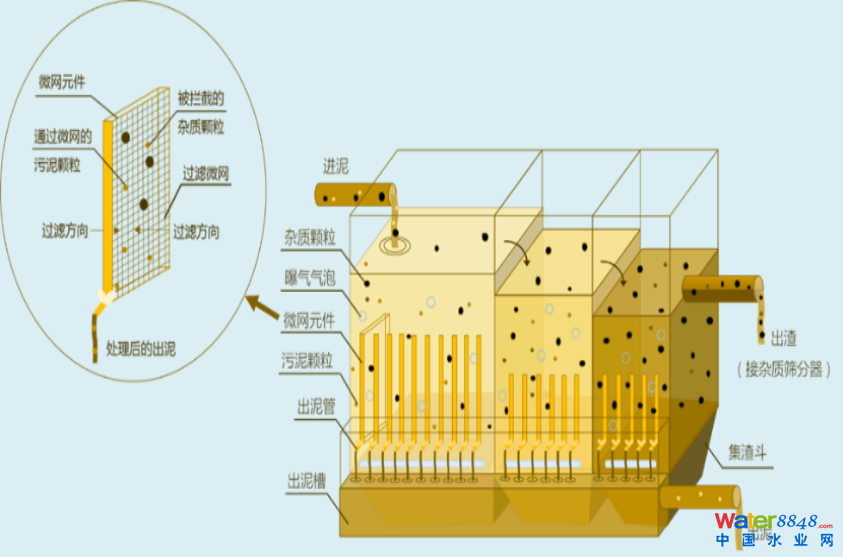

圖6 工程污泥雜質分離設施

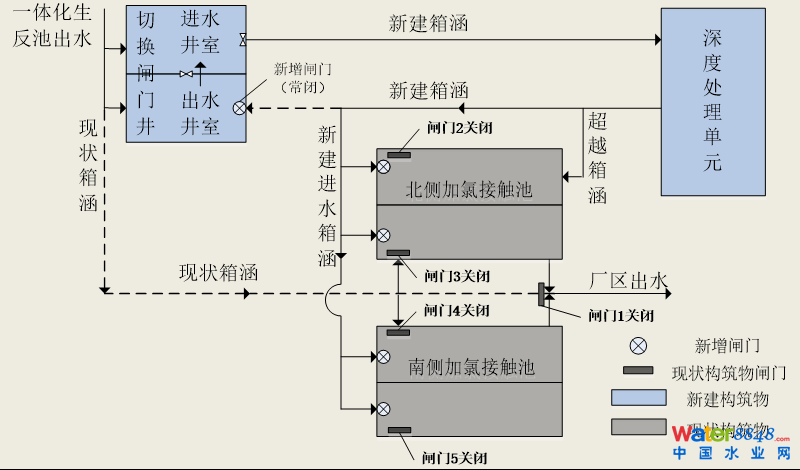

工圖7 工程新舊設施銜接施工工藝
工程先后獲得了上海市科技進步一等獎、教育部科技進步一等獎、上海市優秀工程勘察設計一等獎、上海市土木工程學會工程獎一等獎、上海市市政工程金獎、全國市政工程優秀質量管理成果一等獎等榮譽達40余項。其中,工程建設充分應用BIM技術,曾獲國際BIM大賽最佳污水處理項目應用獎、全國 “創新杯”最佳市政給排水BIM應用獎、上海市首屆BIM技術應用創新大賽最佳項目獎等獎項。三、運行成效
工程一體化生物反應池渾水側流改造工藝提高了污水處理廠潛能,增加了污水處理廠10%的處理能力。結合一體化生物反應池的工藝及其運行特點,納入其渾水至綜合池進行調蓄及后續沉淀處理,更好地發揮了一體化活性污泥法處理工藝優勢。用于渾水沉淀處理的雙層沉淀池,結合尺寸特點融合于綜合池之中,減少了近半的占地面積。工程精細化污水深度處理設施建設規模,應對一體化生物反應池出水(主流)與渾水沉淀出水(側流)的組合流量,確保各種運行工況下的出水水質達標。

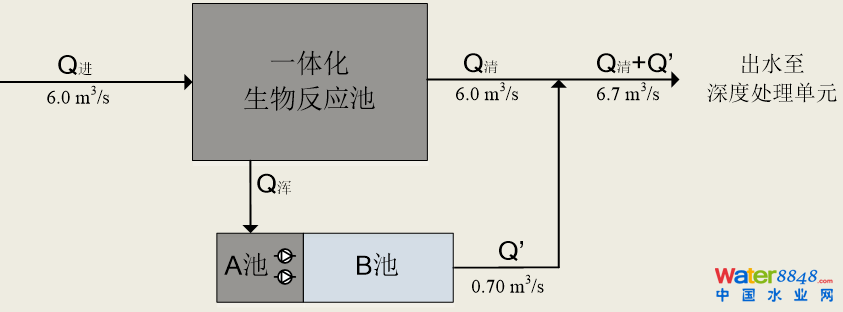

圖8 工程有別于常規污水處理廠的流量變化

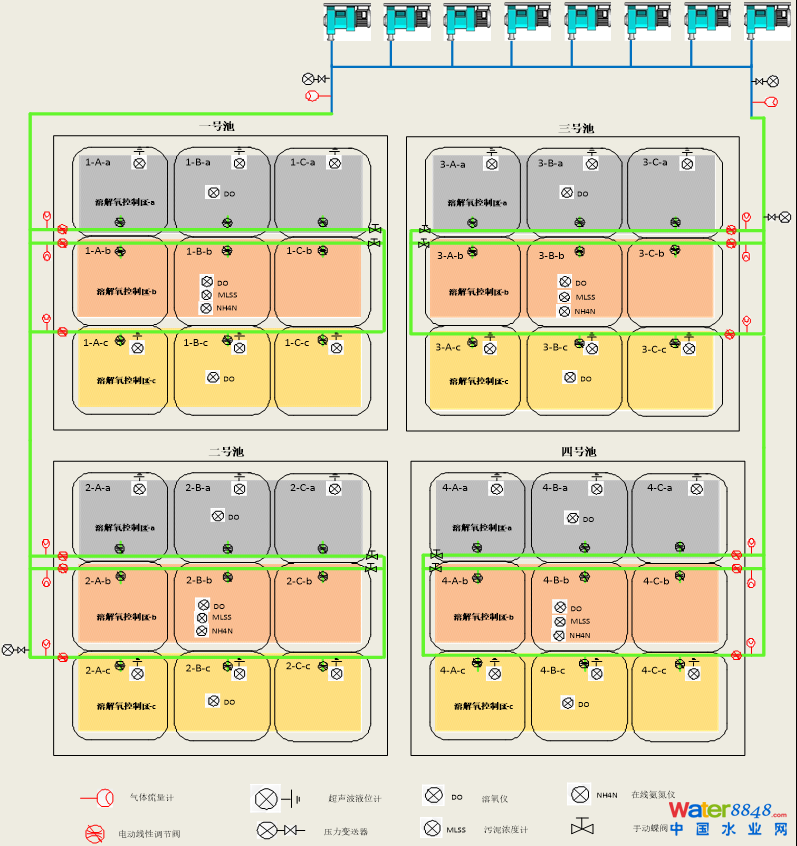

工程一體化生物反應池單格池體平面尺寸達35m×35m,加蓋跨度大,通過全移動式玻璃鋼除臭蓋板的應用,實現了大型污水處理構筑物加蓋除臭及其日常運維監視要求的有機統一。曝氣沉淀時空切換生物反應池除臭風量調節技術用于該約4.5公頃一體化生物反應池加蓋,實現了針對間歇曝氣型污水生物處理工藝的精準除臭。 圖9 結合一體化生物反應池工藝運行特點的精準除臭

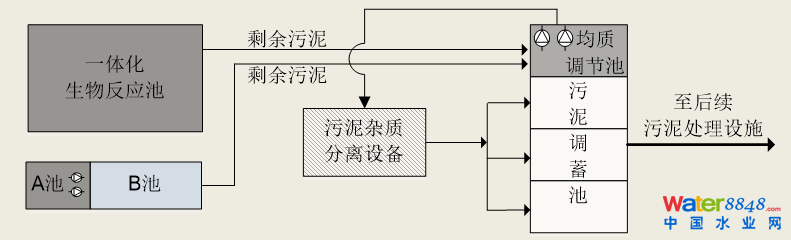

工程針對污泥中含砂量高的特點,對污水處理廠污泥采用“微網雜質分離技術”進行除渣除砂預處理,減輕或避免了污泥中含渣含砂對后續污泥處理系統尤其是污泥干化處理系統的不利影響。 圖10 工程污泥雜質分離系統運行工藝

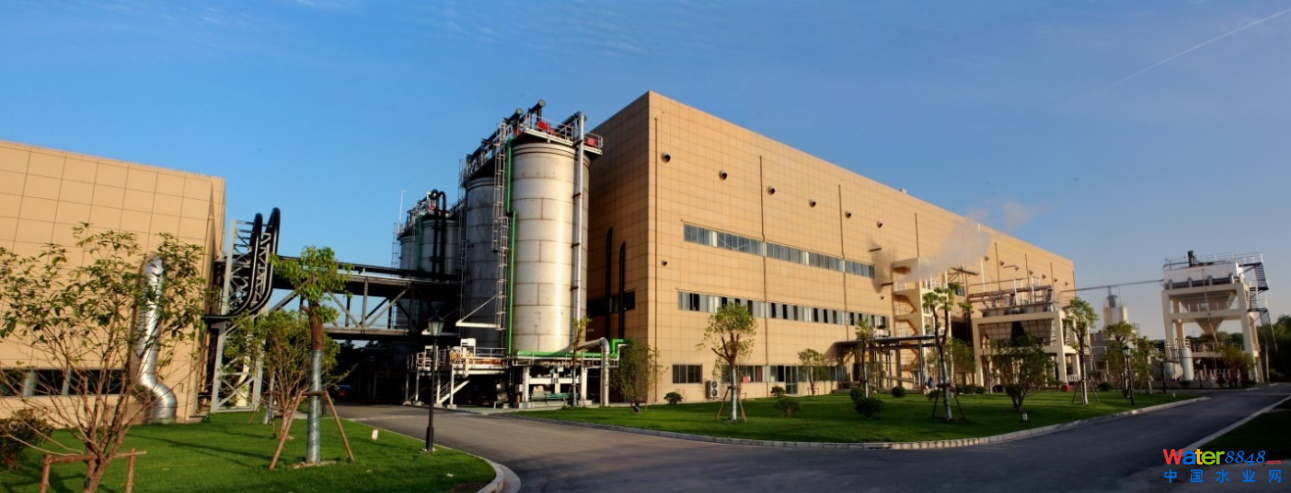

圖11 已于2018年建成投運的石洞口污泥處理擴建工程
根據工程建成后的運行評價,“本工程的建成投產顯著削減了各污染物,污水處理達標率為100%”;“工程通過增設調蓄池,提升了蓄水能力;將原有曝氣系統、出水邊格、設施等升級改造,提高了污水處理效率;增加尾水深度處理部分,實現工藝的重新配置;對廠內設備與工藝進行優化調節,確保出水水質達到一級A標準;對污水處理設施增設除臭系統,優化改造石洞口現有設施并增設污泥雜質分離系統,提高運行的穩定性和可靠性。該工程項目不僅提高污染物消減量,具有顯著生態效益,還可作為服務社會的基礎設施,保障了居民生活、長江水質。上海石洞口污水處理廠提標改造工程的實施及投產,對上海市的城市發展戰略,將具有深遠的意義和影響”。項目名稱 | 上海市石洞口污水處理廠提標改造工程 |
建設地點 | 上海市 |
項目規模 | 40萬m3/d |
主要工藝 | 高密沉淀池+反硝化深床濾池 |
建設單位 | 上海城投水務工程項目管理有限公司 |
設計單位 | 上海市政工程設計研究總院(集團)有限公司 |
施工單位 | 上海市政工程設計研究總院(集團)有限公司 |
運行單位 | 上海城投污水處理有限公司 |
竣工時間 | 2016年4月-2017年12月 |
設計負責人 | 胡維杰 |
施工負責人 | 彭鵬 |
運行負責人 | 汪喜生 |
項目簡介 | 本項目規模40萬m3/d,是我國最大規模“一體化活性污泥法”工藝的污水處理廠,也是我國首座利用污泥干化焚燒的污水處理廠,并進一步實現了“水、泥、氣同治”的高環保目標。本項目對石洞口污水廠進行了提標改造,使污水處理標準提高到一級A標準,并對原廠區整體系統設備的完善及升級改造。項目實施后,石洞口污水廠實現了(1)、出水穩定達標《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標準;(2)、污水處理設施除臭達標《城鎮污水處理廠污染物排放標準》(GB18918-2002)及《惡臭污染物排放標準》(GB14554-93)二級標準;(3)、調蓄溢流水(調蓄容積8萬m3),減少水體污染;(4)、優化改造現狀污水處理設施及污泥雜質分離設施,提高污水廠運行的穩定性和可靠性。 |
-
