市政污水案例：市政污水處理工藝過程模擬的應用
1. 工藝概況平行的兩條氧化溝系統，設計流量每天2.5萬噸，提標前實際流量每天2萬噸，進水與出水水質見表格。

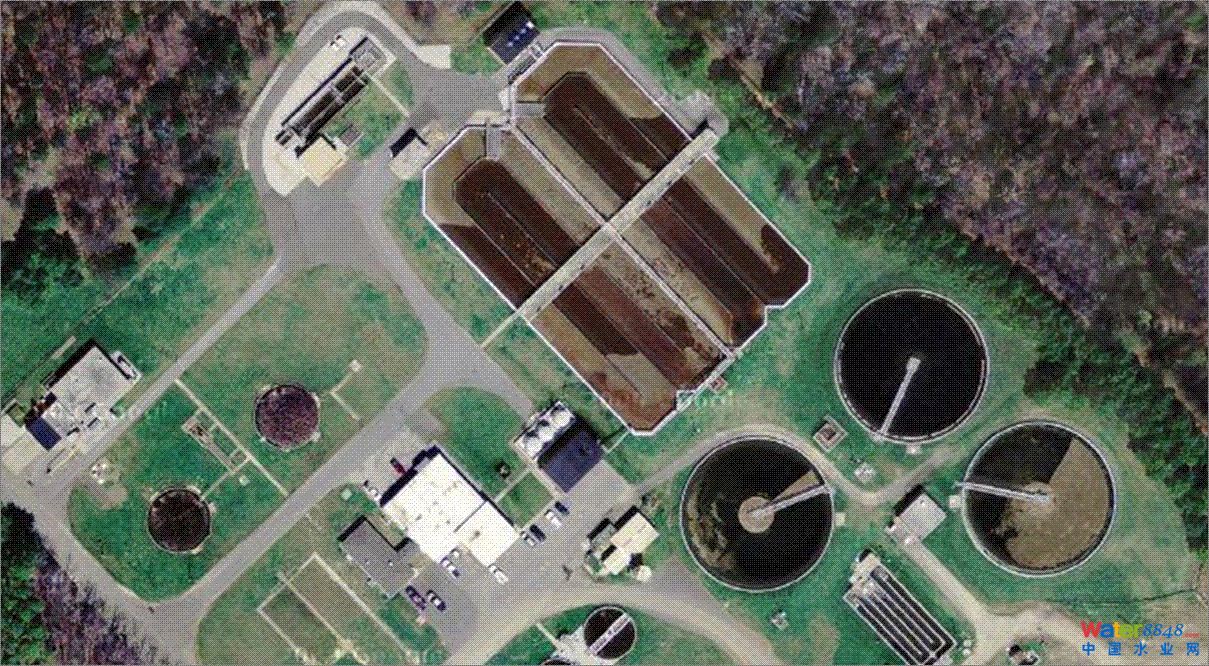

氧化溝工藝?guó)B瞰圖
| 進水 | 出水 | |
| COD (mg/L) | 475 | |
| BOD (mg/L) | 220 | |
| TN (mgN/L) | 31 | 8 |
| TP (mgP/L) | 6.8 | 2 |
2. 建模目的
提標后流量有可能會增加至每天3萬噸，出水TN須降至3mg/L，根據出水接納水體的水量和水質要求TP須降至0.23mg/L。另外，應維護需要，一條氧化溝停產維護時，出水也須滿足提標后的標準。為了滿足以上需求，建立工藝模型考察系統是否需要升級，以及升級后各種運行條件下的達標情況。
3. 模型建立

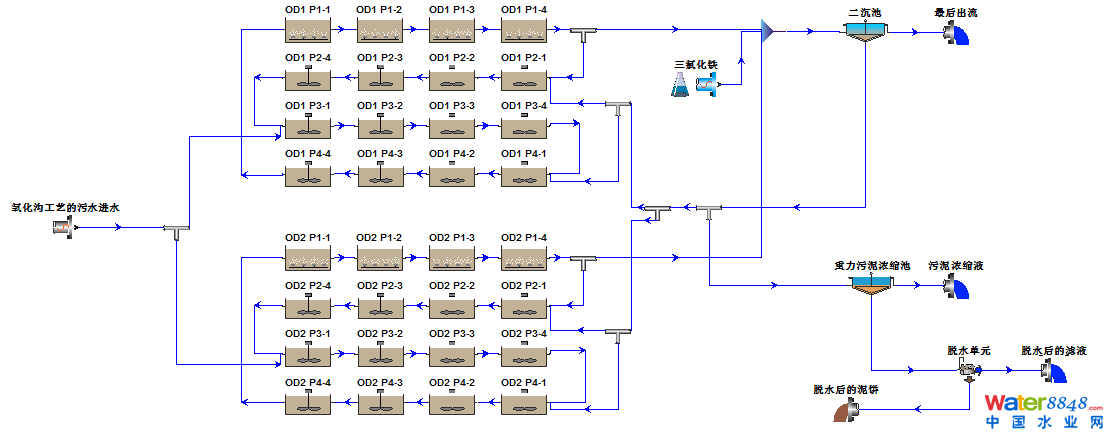

BioWin中工藝流程的設置
4. 校正模型
通過對該污水廠過去一年的數據的分析和補充實驗數據的分析，確定了污水處理廠進水水質組分，并調整參數對模型進行了校正。校正后的模型可以較好地模擬一年內污水廠的運行情況。

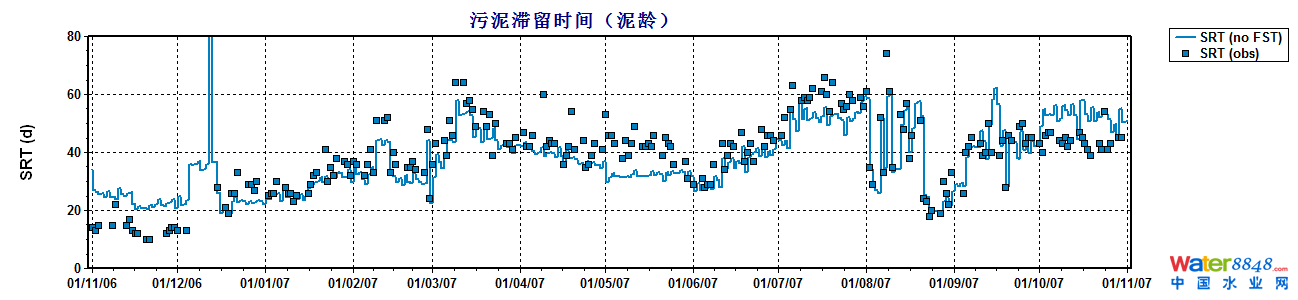

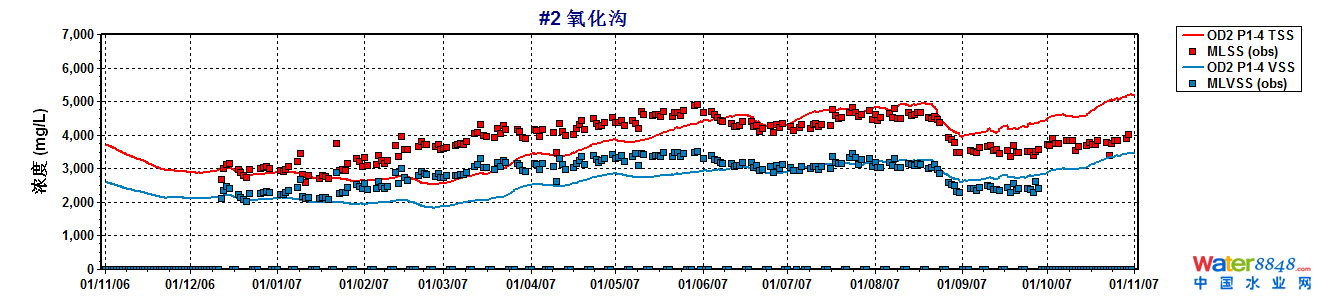

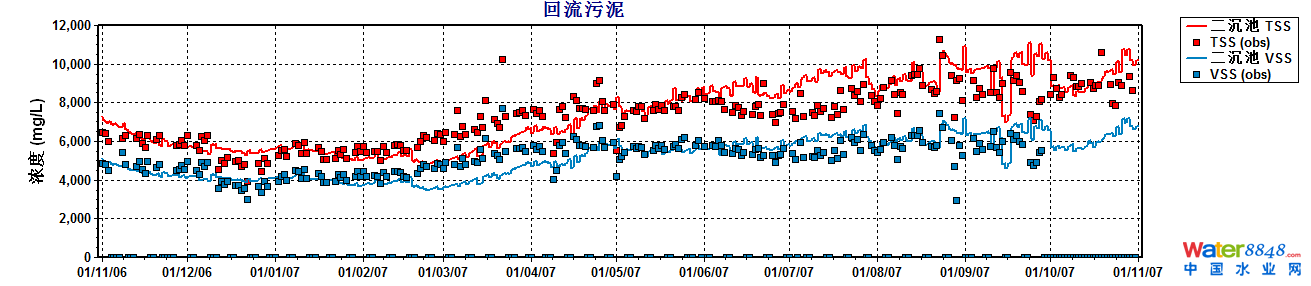

模型預測值與實測值比較
5. 模型應用工程師與建模人員制定了幾種備選的保守型升級法案，經過在模型中使用后發現升級工藝中的曝氣系統（在氧化溝部分段增設曝氣頭）后穩態下可以滿足提標后的要求。隨后又運用該模型對以下情景進行了動態模型：
· 出現峰值流量和暴雨流量時
· 其中一個氧化溝停產維護時
· 進水從平均荷載過渡到最大荷載時
· 季節變化、水溫冷熱交替時
6. 分析結果
增設曝氣頭后，出水水質在進水流量低于設計流量每噸2.5萬噸時無論冬季或夏季均可以達到提標后的要求。如果進水流量超過2.5萬噸時出水TN不能達標；當一條氧化溝停產維護，進水全部靠一條氧化溝處理時出示不能達標；另外，冬季時當進水達到最大荷載出水不能達標。

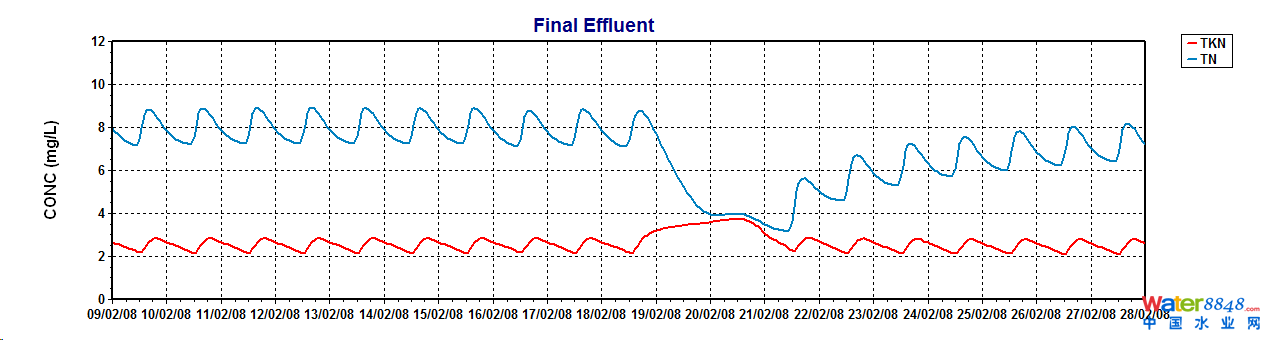

穩態運行中遇到峰值流量時的出水TN

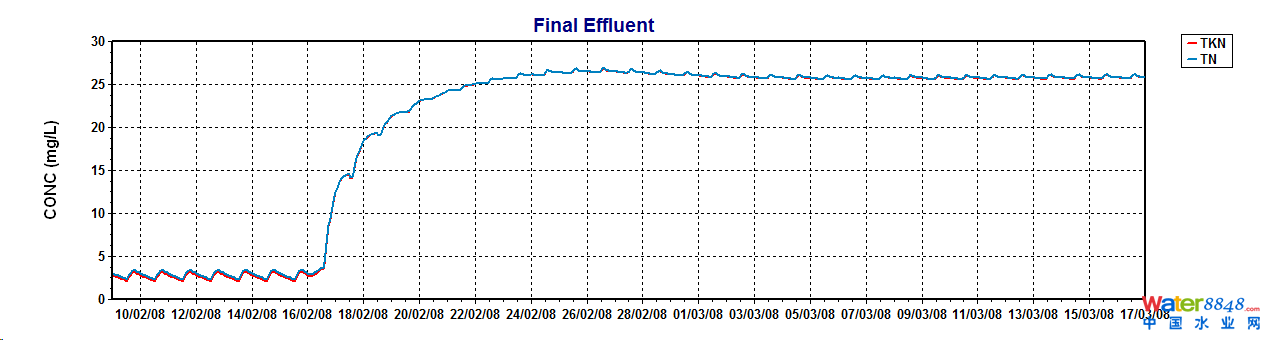

一條氧化溝停產維護時的出水TN
7. 結論
通過模型模擬及時發現備選升級方案的不足，除了增設曝氣頭，建議在二沉池后增加反硝化濾池進一步去除TN和TP。并建議進行進一步的模擬，在已建立的模型基礎上考察新設計或新方案的有效性。
由于新標準確實非常嚴格，可通過展示模型結果與當?shù)卣懻撨\(yùn)行中達標標準的制定和不達標寬容度，以及可能的資金投入等。
