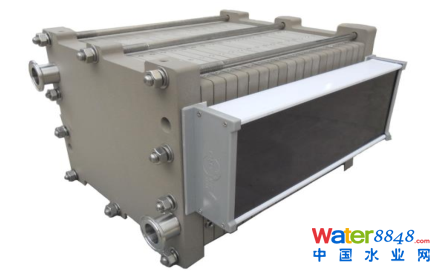

集成板式臭氧發生器技術是歐奏沛爾的核心產品,以抗氧化金屬板為地級材料、以陶瓷片為阻電介質通過高度集成技術制造低壓等離子體臭氧發生裝置。該技術將低電壓(3000±300V)、高頻率(7500±1000Hz)、短流道(200mm)等優勢技術集中一體,為獲得高濃度臭氧和低能耗運行提供了技術基礎。
已知技術中板式臭氧發生器每個地極板均對外設置進氣、出氣、進水、出水,一個百公斤級的臭氧發生裝置會有幾千個接口,大大影響提高了故障率和可靠性,給安裝和維修帶來麻煩。
歐奏沛爾板式臭氧發生器技術將多大幾十個地極板集成成臭氧發生器單元,每個單元只有一組無外接口,因而系統可靠性得到明顯提高。
核心技術
設于阿聯酋沙迦的歐奏沛爾公司主要負責國際貿易和全球物流。

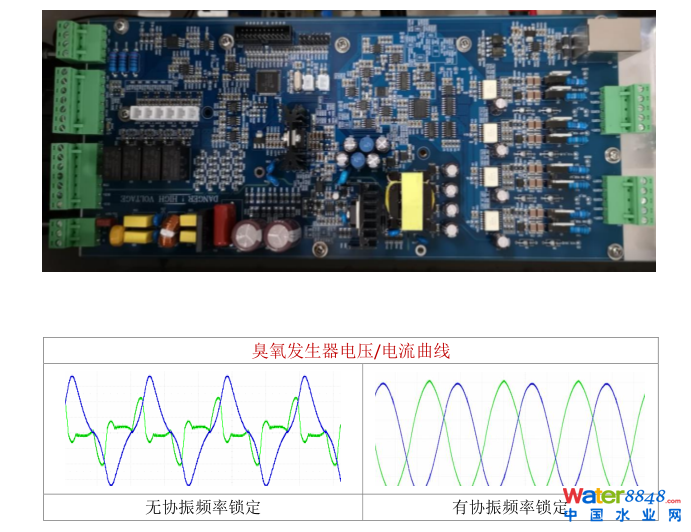

● 數字化諧振頻率自鎖
數字化協振頻率自鎖技術是歐奏沛爾電源技術創新。臭氧發生器是電容性器件,該電容器與臭氧發生器電源中的某個電感器在特有頻率下發生協振,發生器在該協振頻率下工作效率高。然而由于臭氧發生器的等效電容值隨供氣壓力、供氣流量、等離子體溫度、發生器供電功率等等參數變化而改變,因此在國際范圍內絕大部分臭氧發生器均在偏離協振頻率的工況下工作。歐奏沛爾研發的協振頻率自鎖技術利用數字化與模擬電路集成技術,將臭氧發生器魚供電電源頻率鎖定,處于協振狀態,當臭氧發生器工況發生改變而引發協振頻率改變時,該技術在10毫秒內發現新協振頻率并將供電頻率與重新鎖定。這一技術為臭氧發生器工作效率的進一步提高提供了保證。
● ZVS/ZAS高頻電源
數字化的高頻軟開關臭氧電源是歐奏沛爾的技術創新。該技術實現了高頻開關(IGBT)每秒約8000次的開與關時均處在零電壓和零電流狀態,完全解決了大功率IGBT技術可靠性低的技術難題。
(咨詢熱線 155 2226 0001)
-
高度集成板式臭氧發生器技術:
-
數字化諧振頻率鎖定技術:
臭氧發生器是電容性器件,該電容器與臭氧發生器電源中的某個電感器在特有頻率下發生協振,發生器在該協振頻率下工作效率高。然而由于臭氧發生器的等效電容值隨供氣壓力、供氣流量、等離子體溫度、發生器供電功率等等參數變化而改變,因此在國際范圍內絕大部分臭氧發生器均在偏離協振頻率的工況下工作。國際范圍內有極少數企業利用模擬電路嘗試實現跟蹤臭氧發生器的協振頻率,同時將電源供電頻率與之連鎖。但是由于模擬電路反應慢,跟蹤不及時,可靠性差。歐奏沛爾研發的協振頻率自鎖技術利用數字化集成技術,將臭氧發生器供電頻率與協振頻率在幾毫秒內鎖定,無論臭氧發生器工況發生如何改變整個系統一定工作在協振頻率上。
這一技術為臭氧發生器工作效率的進一步提高提供了保證。
-
高頻軟開關技術:
零功率開關技術是歐奏沛爾電源技術創新。該技術實現了高頻開關(IGBT)每秒約8000次的開與關時均處在零電壓和零電流狀態,完全解決了大功率IGBT技術可靠性低的技術難題。
技術優勢- 高效節能
臭氧制備中能耗是為關鍵的參數,也是降低臭氧應用成本的重要考量。
歐奏沛爾臭氧技術通過以下幾個有效手段降低能耗:
• 高頻 (8,000 Hz)。臭氧必須在交流供電情況下產生,供電頻率越高,產生臭氧的效率越高。然而如果沒有IGBT軟開關技術,追求高頻率勢必影響電源的可靠性。歐奏沛爾是在臭氧IGBT供電系統實現了軟開關技術的企業。
• 低電壓(~3000V)。臭氧生成量主要與電流直接相關。在相同電流下,形成等離子體的電壓越低,生成臭氧的能耗就越低。歐奏沛爾臭氧發生器工作電壓約3000V,而常見的玻璃管類臭氧發生器工作電壓則需要6000-8000V。
• 短流道 (~200 mm)。等離子體是臭氧的生產環境,同時也是臭氧的分解環境。為了達到較高的臭氧濃度,玻璃管臭氧發生技術一般采用1.5-3.0m的氣流通道。在這一狹長通道中臭氧不斷產生,也不斷被分解。歐奏沛爾短流道技術有效緩解了這一降低臭氧生成效率的問題。
• 高壓電極冷卻。等離子體的溫度越高,臭氧被分解的速率也越快。歐奏沛爾特有的地電極和高壓電極同時冷卻技術進一步降低了在等離子體內臭氧的分解率,進而降低了能耗。
• 高效電源。歐奏沛爾臭氧電源采用了IGBT軟開關技術、協振頻率自鎖技術、有源功率因素校正技術(active PFC)、油浸水冷變壓器技術、橫排豎繞電感技術等先進技術,使得臭氧制備能耗進一步降低。

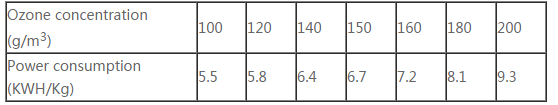

歐奏沛爾臭氧發生器能耗與臭氧濃度 (25℃, 歐洲標準*,92% oxygen)
*歐洲臭氧濃度儀表觀值比中國常見臭氧濃度儀表觀值低20%左右。 - 高濃度
臭氧在氣體中的濃度越高,產生同樣臭氧量消耗的氧氣就越低,臭氧的成本就越低。同時高濃度的臭氧更有利于臭氧的溶解和氧化反應。
歐奏沛爾通過以下手段提高臭氧濃度:
• 高頻 (~8,000 Hz)。臭氧需要在交流供電情況下產生,供電頻率越高,產生臭氧的效率越高,越易獲得更高的臭氧濃度。歐奏沛爾IGBT軟起動技術為高頻臭氧發生技術提供了先決條件。
• 短流道 (~200 mm)。歐奏沛爾短流道技術有效緩解了等離子體中臭氧被分解的幾率,因?yàn)閷?duì)產生高濃度臭氧有利。
• 高壓電極冷卻。在等離子體的溫度越高,臭氧被分解的速率也越高。歐奏沛爾特有的地電極和高壓電極同時冷卻技術進一步提高了臭氧濃度。
• 高效電源。歐奏沛爾臭氧電源采用的IGBT軟開關技術、協振頻率自鎖技術、有源功率因素校正技術(active PFC)、油浸水冷變壓器技術、橫排豎繞電感技術等先進技術對提高臭氧濃度均有積極影響。 - 低維護和高強度
在常見的玻璃管臭氧技術中不銹鋼的大量使用使得維護工作量增加,因?yàn)殚L(zhǎng)期與臭氧接觸的不銹鋼會被腐蝕;同時玻璃管的破損問題也非常嚴重。
歐奏沛爾臭氧發生器內沒有與臭氧接觸的不銹鋼材料,也沒有玻璃制品,因此壽命更長、強度更高、維修量更低。
一般認為玻璃管裝置不太可能通過船級社認證過程中的震蕩實驗。 - 維護方便
以60公斤臭氧裝置為例,一個60公斤玻璃管臭氧器通常有2000根玻璃管,只要有一根玻璃管爆裂,整個系統需要停機,進行復雜的維修。歐奏沛爾60公斤臭氧發生器由18個獨立臭氧發生單元組成,每個單元可以單獨維修,其他17個單元可以繼續工作,對臭氧供應不產生顯著影響。
歐奏沛爾每個臭氧發生單元包含多對電離室,每對電離室均設有單獨的保險絲和指示燈。如果其中一個和幾個電離單元出現故障,涉及的保險絲熔斷,指示燈熄滅,其他電離室仍然繼續工作。 - 體積小
歐奏沛爾臭氧發生單元的體積僅為玻璃管臭氧發生單元的1/5左右。
- 高效節能
公司名稱 | 歐奏沛爾(江蘇)環保技術有限公司 |
國家 | 意大利 |
類別 | 化學物理處理工藝 |
企業網址 | www.ozopureglobe.com |
公司介紹 | 歐奏沛爾公司集團包括歐奏沛爾(阿聯酋),歐奏沛爾(中國)和歐奏沛爾(意大利)、歐奏沛爾(印度)。歐奏沛爾集團內公司分工明確協作緊密,共同承擔以創新的臭氧技術凈化地球的神圣使命。設立于中國江蘇省鹽城市的歐奏沛爾公司,主要負責集團內的臭氧設備基礎技術研發、核心部件的供貨、中國臭氧市場的開拓及市場服務。 |
產品列表
B系列臭氧發生器 臭氧發生器的工作腔體叫做放電室,放電室的工作原理是按照介質阻擋放電原理產生臭氧的。介質阻擋放電是有絕緣介質插入放電空間的一種非平衡態氣體放電又稱介質阻擋電暈放電或無聲放電。 B系列產品特點:微間隙放電;頻率跟蹤高頻軟開關技術;模塊化結構;性能穩定、使用壽命長 |
歐奏沛爾公司集團包括歐奏沛爾(阿聯酋),歐奏沛爾(中國)和歐奏沛爾(意大利),歐奏沛爾(西班牙)、歐奏沛爾(加拿大)和歐奏沛爾(印度)在籌建中。歐奏沛爾集團內公司分工明確、協作緊密,共同承擔以創新的臭氧技術凈化地球的神圣使命。

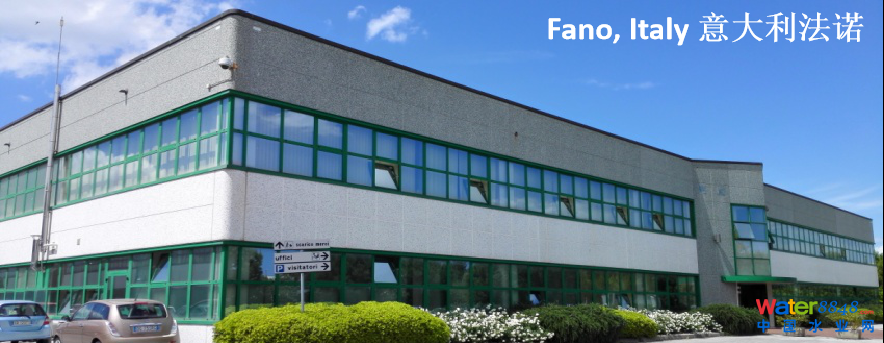

設立于意大利法諾(Fano)市的歐奏沛爾公司主要負責以歐洲標準為全球市場制造歐奏沛爾臭氧設備,負責臭氧系統集成和臭氧應用技術的研發,負責歐洲市場及服務;

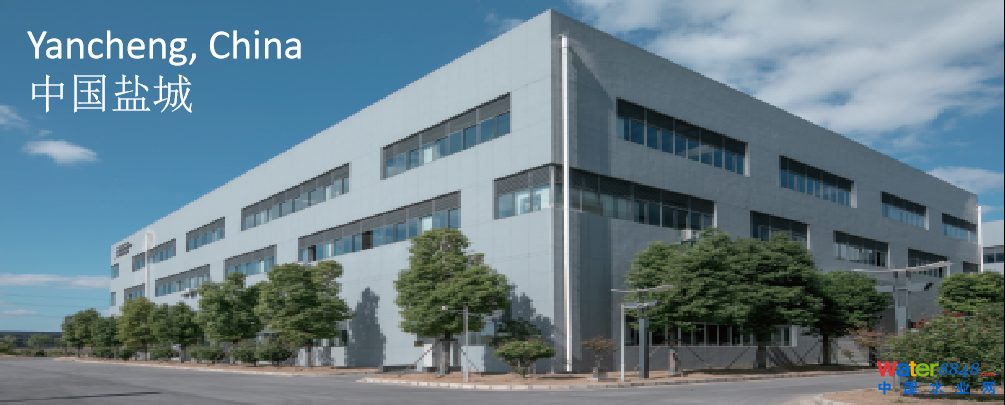

設立于中國江蘇省鹽城市的歐奏沛爾公司,主要負責歐奏沛爾國際集團內的臭氧制備基礎技術研發、核心部件的供貨、中國臭氧市場的開拓及市場服務;設立于意大利法諾(Fano)市的歐奏沛爾公司主要負責以歐洲標準為全球市場制造歐奏沛爾臭氧設備,負責臭氧系統集成和臭氧應用技術的研發,負責歐洲市場及服務;
設于阿聯酋沙迦的歐奏沛爾公司主要負責國際貿易和全球物流。
歐奏沛爾集團主要產品
歐奏沛爾以板式臭氧發生器為核心,為水處理、煙氣處理、船舶壓艙水處理、工業氧化反應提供專業臭氧設備。
◈ A系列臭氧發生器 50-500 g/hr 小型機和便攜式

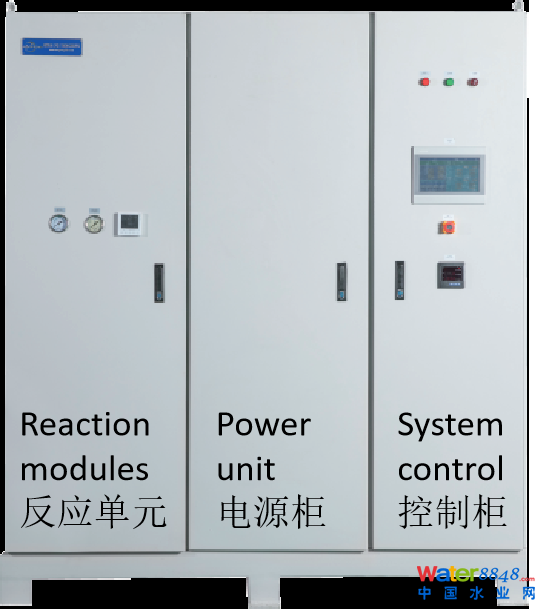

◈ B系列臭氧發生器 1-20 Kg/hr 高度集成,模塊化
◈ C 系列臭氧發生器 20-1000 Kg/hr B系列系統集成
◈ 高濃度臭氧水機 1-10t/h 水中臭氧濃度20mg/l
◈ 高濃度臭氧水機 1-10t/h 水中臭氧濃度20mg/l
◈ 臭氧尾氣銷毀器 1m³/h-7000 m³/h 銷毀臭氧尾氣
◈ PSA氧氣濃縮機 1m³/h-16 m³/h 為臭氧發生器提供富氧氣體
歐奏沛爾集團核心技術
● 高度集成板式臭氧發生器
集成板式臭氧發生器技術是歐奏沛爾產品,以抗氧化金屬板為地級材料、以陶瓷片為阻電介質,通過高度集成技術制造低壓等離子體臭氧發生裝置。該技術將高壓降低至3000±300V、頻率提高至8000±1000Hz、流道縮短至200mm,這些優勢技術集中為一體,為獲得高濃度臭氧和低能耗運行提供了技術基礎。● 數字化諧振頻率自鎖
數字化協振頻率自鎖技術是歐奏沛爾電源技術創新。臭氧發生器是電容性器件,該電容器與臭氧發生器電源中的某個電感器在特有頻率下發生協振,發生器在該協振頻率下工作效率高。然而由于臭氧發生器的等效電容值隨供氣壓力、供氣流量、等離子體溫度、發生器供電功率等等參數變化而改變,因此在國際范圍內絕大部分臭氧發生器均在偏離協振頻率的工況下工作。歐奏沛爾研發的協振頻率自鎖技術利用數字化與模擬電路集成技術,將臭氧發生器魚供電電源頻率鎖定,處于協振狀態,當臭氧發生器工況發生改變而引發協振頻率改變時,該技術在10毫秒內發現新協振頻率并將供電頻率與重新鎖定。這一技術為臭氧發生器工作效率的進一步提高提供了保證。
● ZVS/ZAS高頻電源
數字化的高頻軟開關臭氧電源是歐奏沛爾的技術創新。該技術實現了高頻開關(IGBT)每秒約8000次的開與關時均處在零電壓和零電流狀態,完全解決了大功率IGBT技術可靠性低的技術難題。

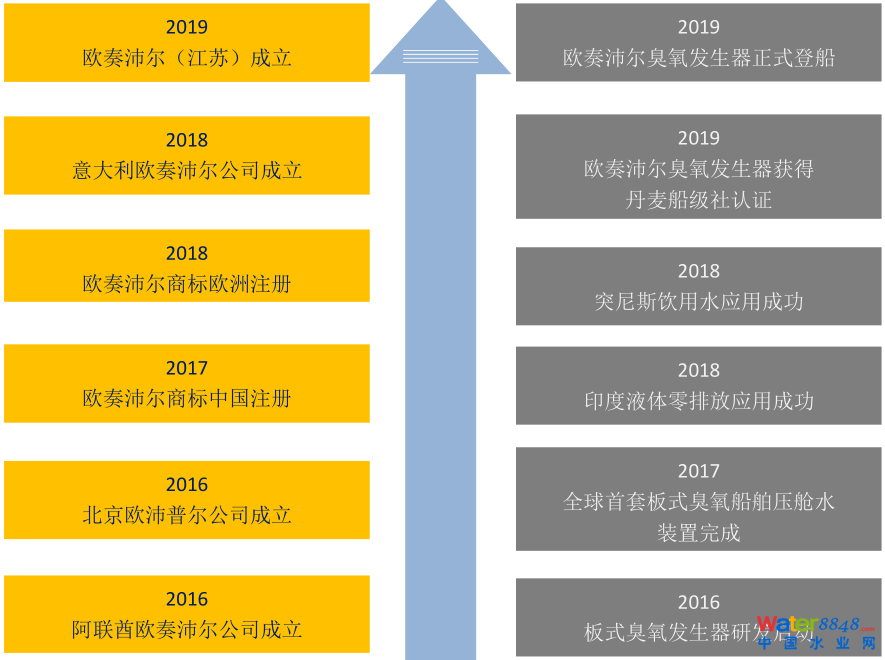

歐奏沛爾歐洲和中國研發團隊緊密合作,經過多年研發,首先在要求極高的船舶壓艙水應用領域獲得突破。歐奏沛爾臭氧設備發揮其高抗沖擊性能、體積小、運行穩定性和工作效率高等方面的優勢,成為目前獲得船級社認證的臭氧發生器。
歐奏沛爾在中國、意大利、印度、突尼斯等國家水處理應用中獲得成功。
