超級抓斗:調蓄池及深隧泵站應用

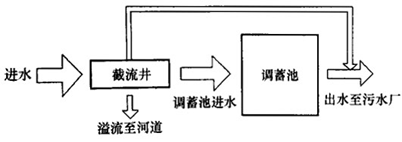

調蓄池:調蓄池是一種雨水收集設施,主要是把雨水徑流的高峰流量暫留期內,待最大流量下降后再?gòu)恼{(diào)蓄池中將雨水慢慢地排出。能夠起到規避雨水洪峰,提高雨水利用率,對排水區域間的排水調度起到積極作用;還能在排水系統中合理設置截污調蓄設施又能有效控制污水和初期雨水污染受納水體。
隨著城市化進程不斷深入,城市中的道路、橋梁、建筑物等不可滲透表面也隨之高速增長。降雨經過淋洗大氣,沖刷路面、城市建筑物、城市廢棄物進入地表水和地下水,特別是初期雨水,加重城市水源的污染,加劇水資源短缺的危機。
2015年04月,國務院發布了“水污染防治行動計劃”,其中指出:有條件的地區要推進初期雨水收集、處理和資源化利用。整治城市黑臭水體。地級及以上城市建成區應于2015年底前完成水體排查,于2017年底前實現河面無大面積漂浮物,河岸無垃圾,無違法排污口;于2020年底前完成黑臭水體治理目標。直轄市、省會城市、計劃單列市建成區要于2017年底前基本消除黑臭水體。
在城市中的調蓄池既有排水調度的作用,又可以作為景觀水體。但是在繁忙的大都市里,當城區地表覆蓋已基本定型,城市道路地下空間已被多種管線占據,如規劃進一步增加城區的排水能力或?qū)⒎稚⒌奈鬯幚韽S外遷歸一,在地表淺層長距離開挖埋設巨型管道的方案往往難以實施。所以,就出現了一個新“物種”——深隧。

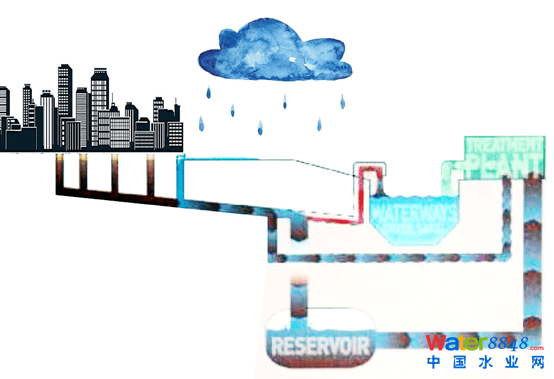

深隧:深隧(Deep tunnel)是深層排水調蓄管道系統的簡稱,一般是指埋設在深層地下空間、用于調蓄/輸送雨水或合流污水的、通常具有較大調蓄容量的系統工程。近年來出于解決城市內澇、建設雨污分流體系等目的,深層排水隧道工程項目在國內外很多城市上馬。
*深隧調蓄工程技術的發源于美國,世界上第一個大型深隧調蓄工程便是美國芝加哥市的深隧水庫工程(Tunneland Reservoir Plan,TARP)。
芝加哥地區城市合流制改造和內澇災害控制工程是世界上最早、最成功的采用地下深隧技術的范例。為了有效地保護環境,芝加哥市將原來流向密西根湖的排水管網改變排水方向,建設由東向西排向河流的人工水道,建設合流制污水處理廠解決河流的水體污染問題。芝加哥花了幾十年時間、投資300億美元建設的深隧工程,是世界上最大的排水和污水處理工程。
深隧排水系統是城市防澇和控污的重要工程措施之一,具有建設施工影響小、可有效調控城市徑流等優勢,能夠克服高密度建成區淺層管網改造等困難,在緩解城市內澇、控制初雨污染等方面發揮積極作用。國外的排水管網建設經驗表明,城市深隧排水系統是一種能夠有效緩解城市內澇問題、解決雨洪和溢流污染的重要措施.該系統在國外多個國家已經有了較為成熟的應用。

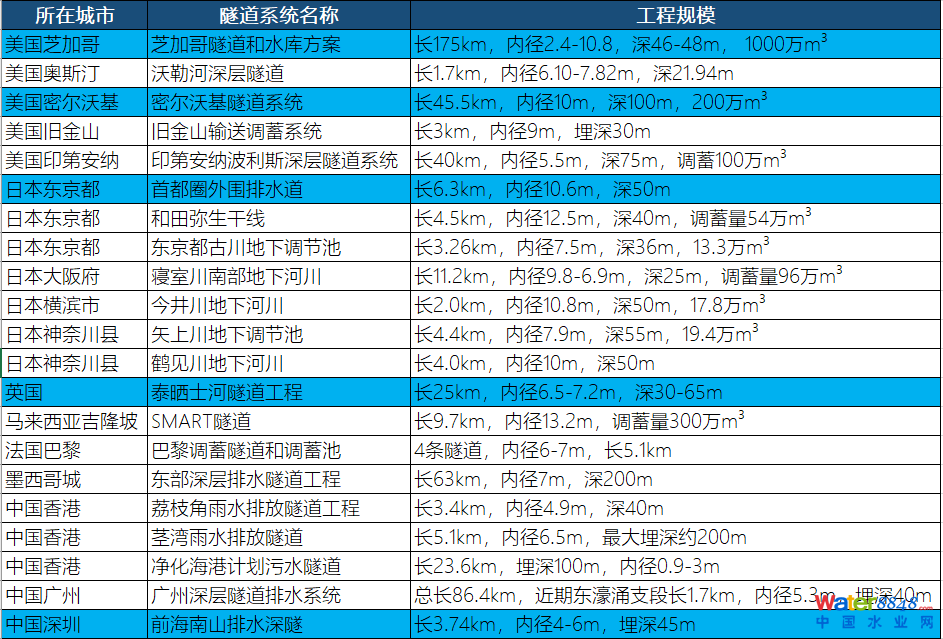

*以上資料為網絡收集并整理(點擊圖片放大)
借鑒國外深隧預處理經驗,如芝加哥隧道(在泵房上游,位于隧道內底安裝格柵)、波士頓隧道(標高處)、克利夫蘭隧道(豎井上游)均安裝清污格柵以預防管道內部污物沉積。
在實際運行管理中,清污不會有一個時間表, 清污是一項持久延續的工作。
國外的更多的深隧工程中采用了 超級抓斗來完成這項艱巨的任務。

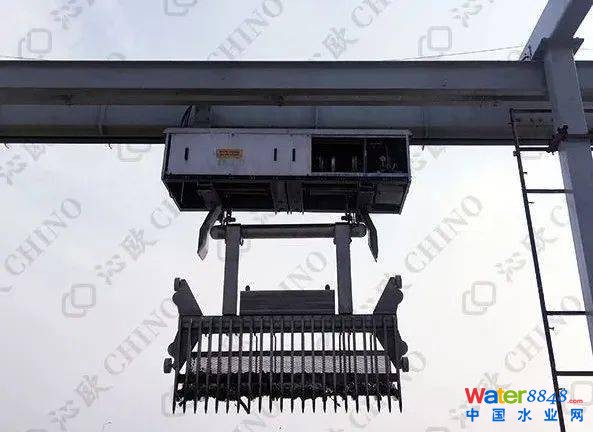

超級抓斗是什么?
就是超深移動式抓斗粗格柵,它廣泛適用于雨污調蓄泵站, 深隧泵站,污水處理廠、排水泵站。
自1960 年OVIVO發明抓斗粗格柵以來,綜合各式清污設備的大量運維經驗,持續改進設計,不斷提高其性能。簡單而又高效的清污設計,使移動式抓斗粗格柵成為清理多個攔污柵最經濟、高效的解決方案。
如今已在世界各地成功安裝超過1000+ 套移動式抓斗粗格柵,安全,穩定,可靠的運行中。
尤其是在深隧領域,清污深度可達100m,可同時服務多個渠道,高效、強力。

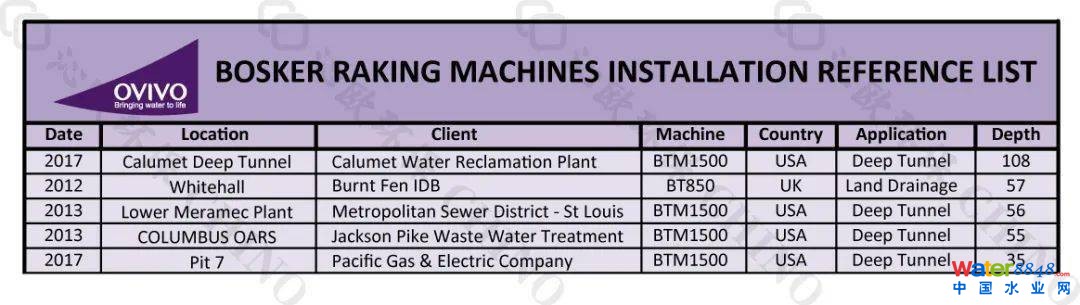

*以上數據為OVIVO全球深隧業績 TOP5
*資料圖片來自于Chinowater.com

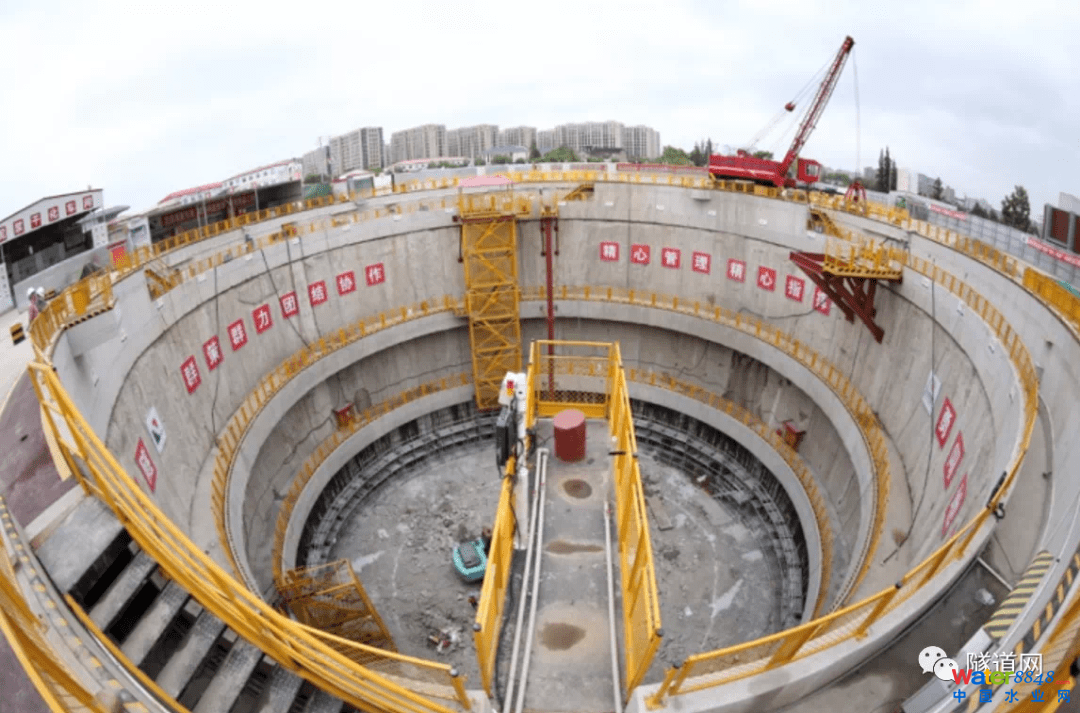

*資料圖片為上海蘇州河深隧項目的開挖,來自于Chinowater.com
*Calumet Water Reclamation Plant 項目資料圖片來自于Chinowater.com
*圖片資料來自Chinowater.com
相比普通抓斗有什么不同?
*圖片資料來自Chinowater.com

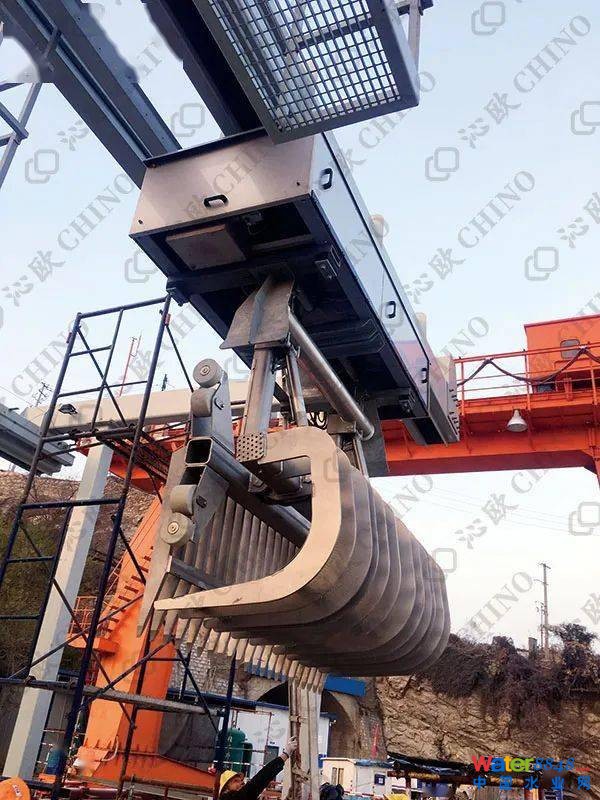

清理大型污物強力、高效
- 抓斗清污范圍500~3000公斤;
- 抓爪寬度可達3米以上;
- 兩側開放的抓斗容易抓取水中大型或粗重垃圾;
- 抓爪前側設計帶網孔過濾板,也可抓取雨水和污水中的小型垃圾。 *圖片資料來自 Chinowater.com
調蓄及深隧泵站應用設計可90度安裝
*圖片資料來自 Chinowater.com
占地空間小,土建要求低
- 按照用戶現場和使用上的需求設計定制抓斗粗格柵,可應用于各種使用工況不需要復雜、昂貴的的土建工程;
- 支撐柱可以安裝在現有的地面或墻壁上,最大限度減少土建的工作量。

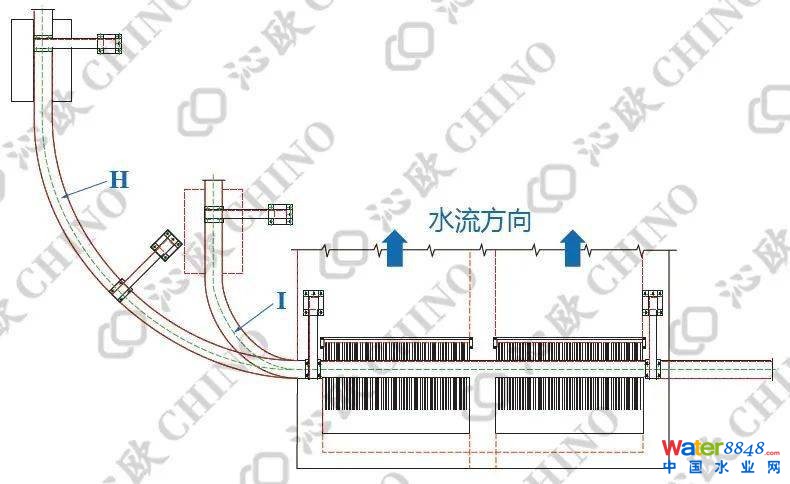

高架單導軌支撐結構,場地條件靈活
- 高架單導軌設計使作業面整潔并可在任何場地條件靈活定位;
- 標準化設計導軌可實現2臺清污共用一根導軌。

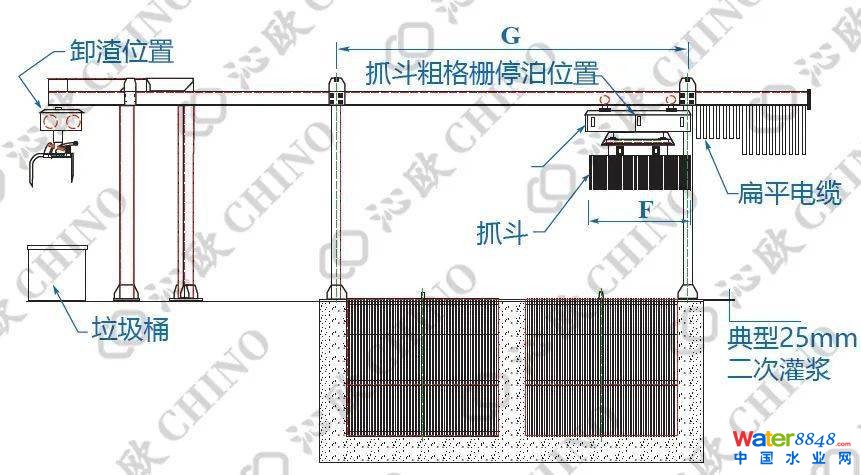

無需污物二次輸送直接抵達卸渣區
- 移動式抓斗粗格柵集格柵、輸送機和裝卸系統三項功能為一體,不需要帶式輸送機或人工裝卸垃圾等輔助卸渣單元,充分降低運行費用。

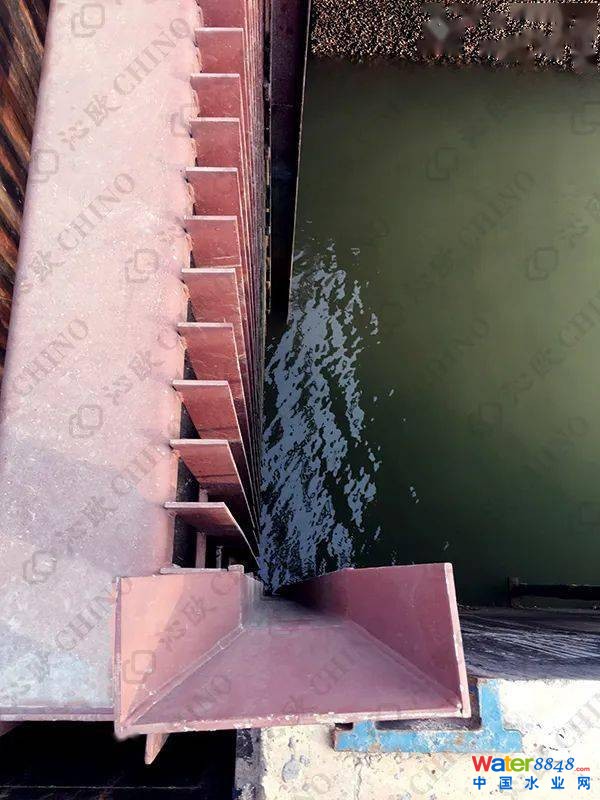

柵條間隙可選,50-200mm,適合初雨、排澇、排污
- 超級抓斗粗格柵的柵條間隙在50-200mm均可,可靈活選擇配置,在城市生活污水清污中效果明顯,大大減輕了下游設備的負擔。
可同時服務多個渠道
- 單條導軌正常應用1臺抓斗就能夠清理多個攔污柵;
- 渠道數量更多時可同時配置2臺抓斗,運行更高效;
- 清污渠深可以達到100m。 *圖片資料來自Chinowater.com

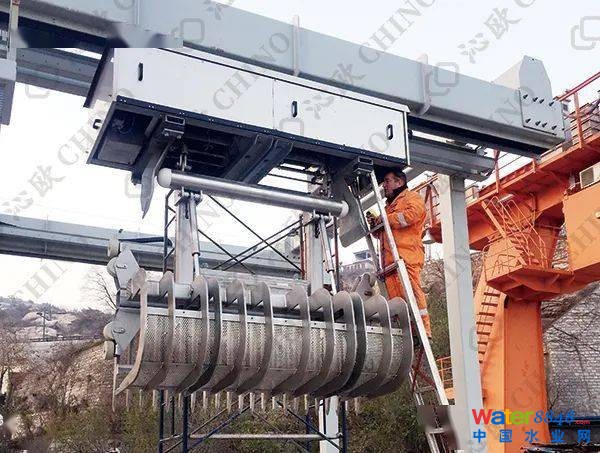

智能化全自動運行設計
- 抓斗粗格柵可以根據不同的運行環境采用不同的材質制造,如耐污水和海水腐蝕的不銹鋼、不打火花的鋁青銅等材料等;
- 移動式抓斗粗格柵的移動電機、提升電機、抓斗開合液壓電機均為獨立單元,隱藏于帶護罩的移動小車內。其中核心部件,如電機、泵、電磁閥、過濾器和壓力安全閥都能方便的檢查和維修;
- 抓斗粗格柵在水下無永久淹沒運動部件;
- 智能控制系統在自動運行中如遇大型漂浮物抓斗無法下降時,將停止下降并主動閉合抓斗進行抓污,避免了大型漂浮垃圾可能引起的運行事故;
- PLC 全自動數控系統;
- 可通過定時器、循環周期、水位差信號和遠程控制等模式全自動運行;
- 手動按鈕控制僅用于安裝初始設置、檢查和維修服務。 *圖片資料來自Chinowater.com
*圖片資料來自Chinowater.com

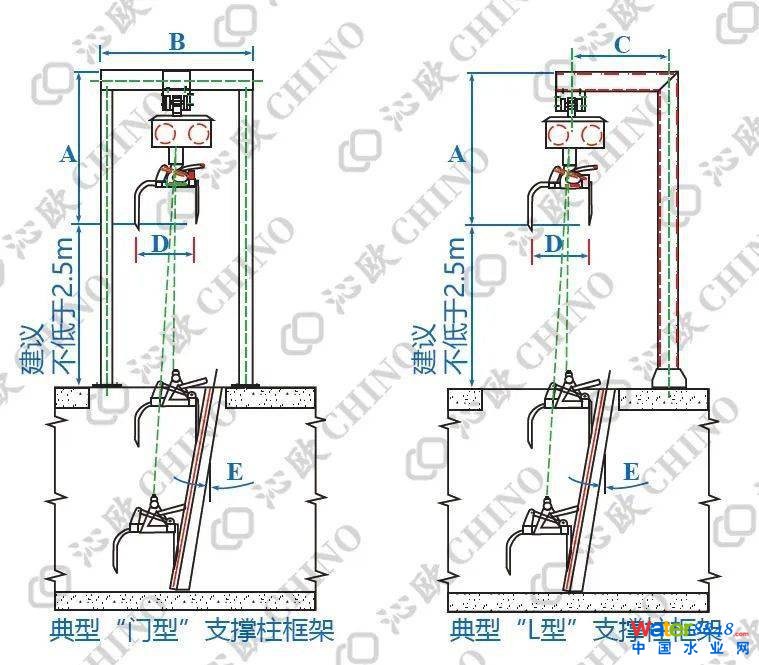

附:典型技術參數
*圖片資料來自Chinowater.com
*圖片資料來自Chinowater.com
沁歐環保科技(上海)有限公司
