《中國城鎮污水廠污泥成分分析與處置路線評述》
王濤
(原文刊載于西南給水排水,2015,37(5):58-65,本文在原文基礎上稍作改動)
摘要:解決污泥問題,“處置決定處理”。根據25座城市的90座污水處理廠的污泥營養成分和重金屬檢測數據,顯示了污泥土地利用處置前景。根據《GB/T23484-2009城鎮污水處理廠污泥處置 分類》中給出的四類共11條處置路線,通過對這些路線進行技術特點、應用情況對比和對應泥質標準分析,給出了適用處置路線選擇順序:農用、園林綠化、土壤改良、垃圾混燒、制水泥;并給出當上述五種情況均不滿足時的解決方案——GI土地利用模式。
關鍵詞:污泥 污泥成分 營養成分 重金屬 處置 土地利用 GI
0.前言
污泥處理處置技術路線問題已爭論多年。解決這一問題,“處置決定處理”是業內共識。但在實際工作中似乎沒有一條“行的通”的處置路線:填埋,占地,無法持續?!土地利用,面臨重金屬等物質污染土壤環境的風險?!焚燒,面臨尾氣尤其是二噁英、重金屬等物質污染大氣環境的風險?!對問題的發現與澄清往往是解決問題的最基礎的步驟,上述問題在工作中被反復出現,那么究竟需要澄清什么?
第一應澄清中國城鎮污水處理廠目前污泥成分究竟如何,二次污染風險究竟有多大,蘊藏資源價值究竟有多少?
第二應結合中國污泥泥質情況研究澄清各類處置方法適用性和經濟可行性,研究應秉持以下原則:
(1)守法原則。必須尊重現行法律、法規和標準要求,嚴格對照這些要求以指導我們的行為;政策、標準若出現模糊不清的情況,應依據國家標準、行業標準、政策文件的順序采納,政策文件應遵循技術政策、技術指南的順序采納。
(2)可持續原則。處置過程應為可持續循環過程,并且循環周期應在可接受范圍之內。
(3)影響最小原則。作為污染治理消納工程,影響最小原則包含兩方面含義:一是達標污染物排放范圍最小,對人體影響最;二是如監測污染物超標排放,所造成的影響最小,且具備補救手段。
(4)盡可能原位處置原則。污染物處置區域與產生、處理的區域應盡可能一致,防止在遷移過程中發生的二次污染。
1.中國城鎮污水處理廠污泥成分
污泥究竟成分如何?《污水處理廠污泥處理處置最佳可行技術導則(編制研究報告)》(注:2010年2月環保部以《HJ-BAT-002城鎮污水處理廠污泥處理處置污染防治最佳可行技術指南(試行)》形式發布)提供污水廠污泥基本理化成分如下表所示。

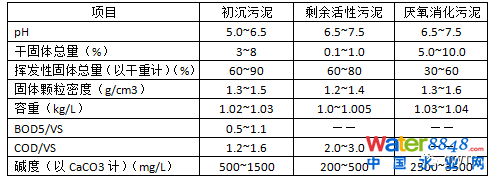

表1.1 污水處理廠污泥的基本理化成分
污泥的資源價值主要體現在其中蘊含的有機質和營養元素,污泥中含有污染物最集中體現在重金屬方面,那么究竟實際情況如何?在“2013年度機科發展科技創新基金”支持下開展了的中國城鎮污泥泥質情況調研工作給出了總體情況。本次調研共涉及北京、上海、天津、沈陽、鄭州、唐山等25座城市的90座污水處理廠,處理規模從1,000t/d至1,000,000t/d,合計總處理規模為16,320,500t/d。

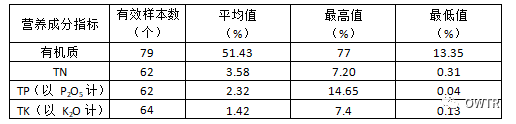

表1.2 中國90座城鎮污水廠污泥營養物質成分匯總表
表1.3 中國90座城鎮污水廠污泥重金屬成分匯總表
從表1.2可以看出,有機質含量平均值51.43%,總養分平均值為7.32%,滿足《NY525-2012有機肥料》中45%和5%的要求;從表1.3可以看出,重金屬平均值基本符合《CJ/T309-2009 城鎮污水處理廠污泥處置 農用泥質》A級農用污泥指標,全部符合B級農用污泥指標,體現了良好的土地利用前景。
2.污泥處置技術評述
2007-2011年在住建部主導下,編制出臺了一批城鎮污水處理廠污泥處理處置標準,其中《GB/T23484-2009城鎮污水處理廠污泥處置 分類》中明確給出四類共11條處置路線。
2.1 土地利用
根據GB/T23484-2009規定,污泥土地利用是將污泥作為肥料或土壤改良材料,用于園林、綠化或農業等場合的處置方式。這里將污泥土地利用分為三個類型:
(1)園林綠化,城鎮綠地系統或郊區林地建造和養護的基質材料或肥料原料;對應泥質標準GB/T 23486-2009、CJ/T362-2011。該處理路線完整、通暢,但現實工作中最大問題是各部門間利益與責任的再分配。
(2)土壤改良,鹽堿地、沙化地和廢棄礦場的土壤改良材料;對應泥質標準GB/T 24600-2009。該處理路線完整、通暢,但現實工作中最大問題是鹽堿地、沙化地和廢棄礦場資源分布不均,以及改造資金無法落實。
(3)農用,農用肥料或農田土壤改良材料。對應泥質標準GB 4284-1984、CJ/T309-2009。
在污泥土地利用方式中,對農用的爭議最大。農業部作為農業最高主管部門,多次在部門規章中對“污泥農用”加以規范。2006年頒布的《農產品產地安全管理辦法》(中華人民共和國農業部第71號令,簡稱71號令)第二十一條規定:“任何單位和個人提供或者使用農業用水和用作肥料的城鎮垃圾、污泥等固體廢物,應當經過無害化處理并符合國家有關標準”;2011年發布的《農業部關于加快推進農業清潔生產的意見》(農科教發[2011]11號文件,簡稱11號文)規定:“嚴禁直接把城鎮垃圾、污泥直接用作肥料”;2013年發布的《近期土壤環境保護和綜合治理工作安排》(國辦發[2013]7號文件,簡稱7號文)規定:“禁止在農業生產中使用含重金屬、難降解有機污染物的污水以及未經檢驗和安全處理的污水處理廠污泥、清淤底泥、尾礦等。”對于“污泥農用”71號令應理解為經處理并符合標準,11號文應理解為嚴禁不經處理,7號文應理解為禁止未經檢驗處理,三個文件沒有矛盾,且有關污泥農用的核心內容集中指向兩個問題:處理和檢驗,這兩個問題又有一個關鍵的聯系——標準:處理目標就是檢驗標準。目前可以指導污泥農用的標準共兩個:《GB 4284-1984農用污泥中污染物控制標準》和《CJ/T309-2009 城鎮污水處理廠污泥處置 農用泥質》。
以重金屬為例,將上述兩個標準對比可見:Cd、Hg、Pb、Cr、As、Ni等6項指標,行標嚴于國標;Cu、Zn、B等3項指標國標嚴于行標。主要原因在于我國土壤重金屬污染形勢發生變化,對于非植物生長必要元素需加強控制;而Cu、Zn、B為植物生長必要元素,占作物體干重的百分數大致是:Cu 0.001%、Zn 0.01%、B 0.005%,因此適當放寬指標要求符合實際情況。
將上述指標與《GB15618-2008土壤環境質量標準(征求意見稿)》中第二級標準值和美國《EPA 40CFR Part503》相關限值進行分析比較,標準值的制定是匹配合理的,因此結合土壤本底值測定與環境容量評估后,符合上述標準的污泥進行土地利用(包括農用)是有依據的且安全、可行的。

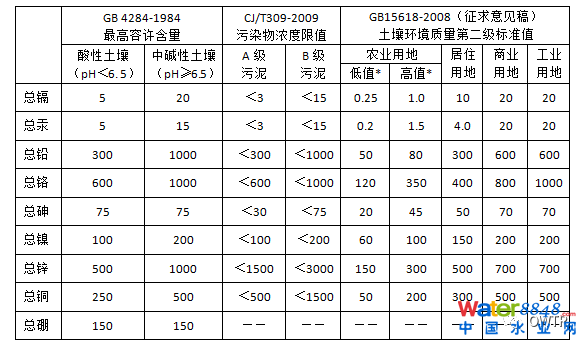

表2.1污泥農用重金屬污染物控制標準值
單位:mg/kgDS
* GB15618-2008中土壤環境質量第二級標準值農業用地按照pH分為四組,按照農用地用途分為水田、旱田、菜地三類,對應每種污染物限制共12個,“低值”為其中最低的限制,“高值”為其中最高的限制。

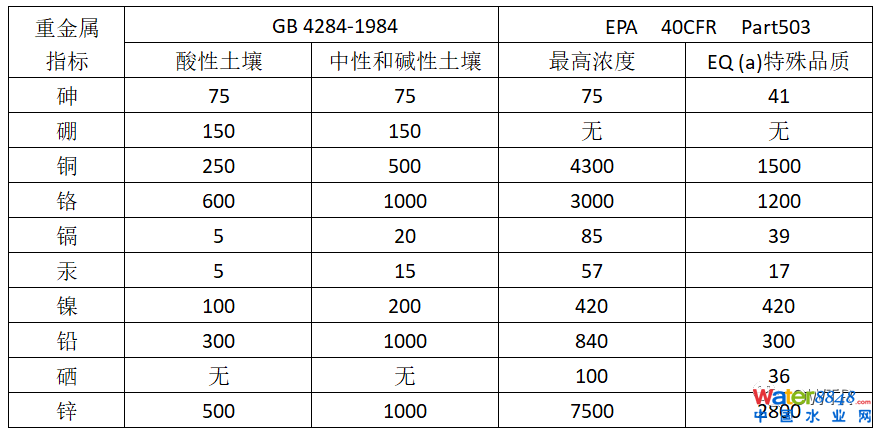

表2.2中美泥質重金屬濃度標準對比 單位:mg/kg
2.2填埋
根據《GB/T23484-2009城鎮污水處理廠污泥處置 分類》規定,污泥填埋指采用過程措施將處理后的污泥集中堆、填、埋于場地內的安全處置方式。這里將污泥填埋分為兩個類型:
(1)在專門填埋污泥的填埋場進行填埋處置,即單獨填埋;尚無對應泥質標準,在國內僅上海等地進行過實驗性應用,目前看在中國單獨填埋不具備應用推廣條件。
注:過去若干年,一些地方因沒有處理處置系統,將污水廠脫水污泥利用廢棄地暫存、棄置的方式并不是單獨填埋,其中的污泥理化性質基本不發生變化,謂之為“存量污泥”,待時機成熟仍需進行無害化、減量化、穩定化處理,且存放過程中存在安全隱患。
(2)在城市生活垃圾填埋場進行混合填埋(含填埋場覆蓋材料利用);對應泥質標準GB/T 23485-2009。污泥能否進行混合填埋處置取決于兩個因素:
(1)污泥本身的性質,主要是土力學性質。根據《GB/T23485-2009城鎮污水處理廠污泥處置 混合填埋用泥質》:污泥與垃圾混合填埋時,要求污泥含水率<60%且混合比例≤8%;污泥作為覆蓋土利用時,要求含水率<45%且橫向剪切強度>25 k N/m2。
(2)填埋后對環境產生的影響。污泥無論是與垃圾混合填埋,還是作為覆蓋土利用包括8項重金屬指標在內的污染物指標應符合《GB/T23485-2009城鎮污水處理廠污泥處置 混合填埋用泥質》表2限值要求。
隨著可利用土地和填埋場資源日益枯竭,混合填埋技術也僅可作為過渡時期的一種無奈選擇。
2.3建材利用
根據《GB/T23484-2009城鎮污水處理廠污泥處置 分類》規定,污泥建筑材料利用指將污泥作為制作建筑材料部分原料的處置方式。這里將污泥建材利用分為兩個類型:
(1)制水泥的部分原料或添加料;對應泥質標準CJ/T314-2009。
(2)制磚的部分原料;對應泥質標準GB/T 25031-2010。
(3)制輕質骨料(陶粒等)的部分原料;尚無對應泥質標準。
對比《CJ/T314-2009城鎮污水處理廠污泥處置 水泥熟料生產用泥質》與《GB/T 25031-2010城鎮污水處理廠污泥處置 制磚泥質》,后者在污染物限制方面總汞和總鉛的要求上更加嚴格,并且增加了礦物油、揮發酚、總氫化物等指標;這主要是因為相對于水泥窯,制磚工藝封閉性較差,更易造成對大氣環境的二次污染。
此外,磚及輕質骨料生產企業相對規模較小,承擔二次污染控制系統建造運行費用將極大影響企業的市場競爭力。水泥生產企業相對規模較大,在尾氣處理系統完善的基礎上,將污泥進行水泥窯協同焚燒處理是一種有效的方法,但水泥窯資源分布不均以及霧霾治理力度的不斷加大限制了該處置路線的應用前景。
2.4焚燒
根據《GB/T23484-2009城鎮污水處理廠污泥處置 分類》規定,污泥焚燒指利用焚燒爐將污泥完全礦化為少量灰燼的處理處置方式。這里將污泥焚燒分為三個類型:
(1)專門污泥焚燒爐焚燒;對應泥質標準GB/T 24602-2009。
污泥單獨焚燒經濟性取決于自身熱值, 有機固體的干基熱值Q與焚燒存在以下關系:Q<3340kJ/kg,可燃燒但需輔助燃料;3340 kJ/kg≤Q<4180 kJ/kg,可燃燒但廢熱利用價值不大;Q ≥4180 kJ/kg,焚燒供熱、發電均可行。中國大中型城市的城市污泥干基熱值5844~19303kJ/kg(均值11850kJ/kg)。按照最高干基熱值19303kJ/kg計算,折合含水率80%的收到基高位熱值為3860kJ/kg,低位熱值660kJ/kg;折合含水率60%的收到基高位熱值為7721kJ/kg,低位熱值5321kJ/kg。按照均值干基熱值11850kJ/kg計算,折合含水率60%的收到基高位熱值為4740kJ/kg,低位熱值2340kJ/kg。由此可見,污泥焚燒熱值利用經濟價值較低;理想狀態下,干基熱值高于16450kJ/kg,并已干化至含水率60%以下的污泥在熱值條件角度是符合焚燒處置要求的,在我國極少有污水廠脫水污泥符合此條件。
(2)與生活垃圾一同焚燒;尚無對應泥質標準,污染控制一般采用《GB18485-2001生活垃圾焚燒污染控制標準》,但對于焚燒爐大氣污染物排放限制僅規定了Hg、Cd、Pb,顯然與污泥泥質要求未完全匹配;這一問題在2014年5月16日發布的新版本GB18485-2014中得以完善(現有系統2016年1月1日起實施,新建系統2014年7月1日起實施),并且新版標準明確了“生活污水處理設施產生的污泥”等“專用焚燒爐的污染物控制參照本標準執行”。隨著公眾對廢棄物焚燒行為關注的加深,焚燒標準要求的提升(注:詳見下表)是政府對社會訴求的積極回應,也是企業社會責任的體現,但不可避免帶來了處理成本的大幅上升,使得相對最不具經濟性的污泥焚燒處置路線的前景,更趨暗淡。
(3)在工業焚燒爐或火力發電廠焚燒爐中作燃料利用;尚無對應泥質標準。特別需要注意的是:目前我國污泥焚燒應用最多的恰恰是沒有相關標準支撐的火力發電廠摻燒,環評按照垃圾焚燒爐煙氣標準進行,還能享受國家相關垃圾發電補貼政策優惠,這近似于將一座普通電廠直接轉化為垃圾焚燒廠;但從下表不難發現污染物排放成倍增加,垃圾焚燒廠與普通電廠選址存在本質差異,周圍環境將面臨巨大風險,隨著垃圾焚燒新版標準的實施和其它相關法規政策的陸續出臺,這條路終將走到盡頭。

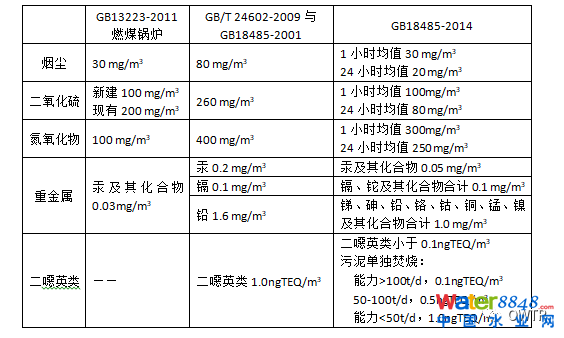

表2.3 GB13223-2011、GB/T 24602-2009、GB18485-2001與GB18485-2014
有關焚燒爐排放煙氣中主要污染物限值對比
3.污泥處置技術路線選擇
在上述四類11條處置路線中,單獨填埋、制輕質骨料、燃料利用(電廠等混燒)等三條路線尚無專門對應泥質標準,客觀存在政策風險,應被認為技術上在中國大范圍使用存在障礙或缺乏條件。在實際應用中制磚、單獨焚燒兩條路線也由于經濟性和環保等原因已基本不采用,混合填埋(含覆蓋土利用)隨著垃圾填埋場資源的逐漸枯竭而頻臨淘汰,剩余五條路線:園林綠化、土壤改良、農用、制水泥、垃圾混燒,根據環保要求的高低應采用的選擇步驟如圖3.1所示。

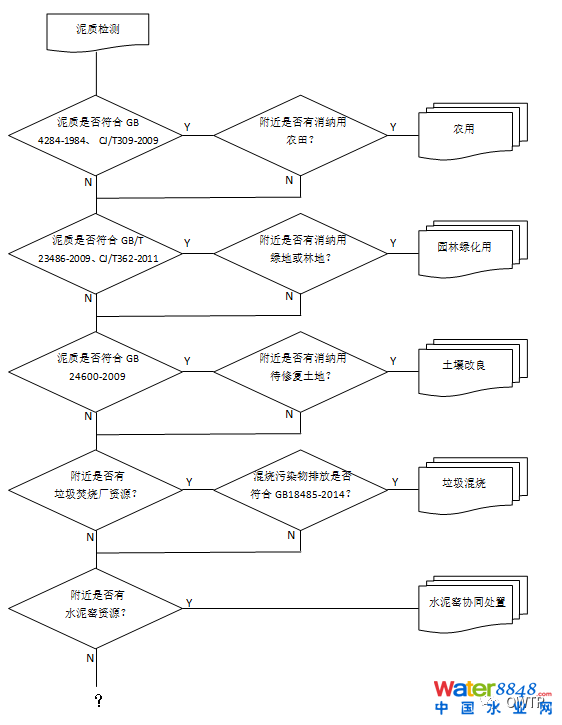

圖3.1 現行標準體系下污泥處置方式選擇流程
從上圖不難發現,處置方式體系尚存在缺陷:當上述五種情況均不滿足時,污泥如何處置?
GI理念為污泥處置提供了一個新思路。通過區域功能規劃,將污泥處理處置限定在一個有限的區域范圍內,建立一個處于直接種植管理和實時環境監控狀態下的土地利用處置體系,該體系理論上可以接納任何泥質的污泥并能夠穩定經濟運行。但GI模式尚處于探索階段,需要大量基礎研究工作和標準支撐。

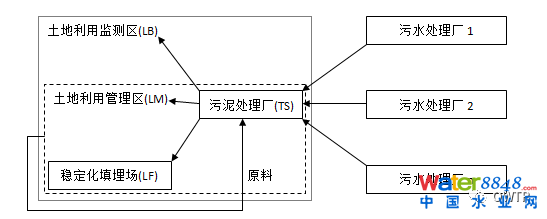

圖3.2典型污泥集中處理處置GI結構示意圖
4.結語
污泥處理處置技術路線問題已爭論到目前為止尚未結束。但對于選擇污泥處置方式的原則我們應可形成共識:
一方面應依據現行政策、標準,充分發現和發揮不同標準的共同特性,減輕部門利益沖突帶來的影響,為處置路線確定掃清道路。
另一方面應積極創新觀念,在現有六處置路線的惡基礎上尋找新的、可行的處置路線,并為推廣應用積累基礎、創造條件。隨著觀念創新與基礎研究工作的不斷深入,相信我國污泥處理處置行業一定能夠走出一條適合中國特點的“治泥之路”。
參考文獻
[1]姚金玲,王海燕,余云江,等.城市污水處理廠污泥重金屬污染狀況及特征[J].環境科學研究,2010,23(6):696-702.
[2]趙樂軍,戴樹桂,辜顯華.污泥填埋技術應用進展[J].中國給水排水,2004,20(4),27-29.
[3]羅春玲,沈振國.植物對重金屬的吸收的分布[J].植物學通報,2003,20(1):59-66.
[4]魯如坤,等.土壤-植物營養學原理和施肥[M].北京:化學工業出版社,1998:31.
[5]杜欣,金宜英,張光明,等.城市生活污泥燒結制陶粒的兩種工藝比較研究[J].環境工程學報,2007,1(4):109-114.
[6]王濤,林陽.城鎮污水處理廠污泥處置標準淺析[J].中國環保產業,2010,(11):28-31.
[7]王濤.基于GI理念的城鎮污泥土地利用解決方案[J].中國環保產業,2013,(8),61-64.
[8]王濤.污泥石灰干化技術現狀及處理處置過程應注意的問題[J].給水排水,2013,39(7):40-44.
[9]王濤.基于GI理念的城鎮污泥土地利用解決方案[J].中國環保產業,2013,(8),61-64.
[10]王濤.污泥焚燒技術現狀、存在問題與發展趨勢[J].西南給水排水,2007,29(1):7-11.
