基于低生命周期成本的污水處理廠膜法升級改造解決方案
2018年9月5日在合肥召開的中國給水排水2018中國污水處理廠提標改造高級研討會（第二屆）上，蘇伊士水務技術與方案大中華區技術商務總監羅敏博士介紹了基于低生命周期成本的污水處理廠膜法升級改造解決方案：
羅敏：

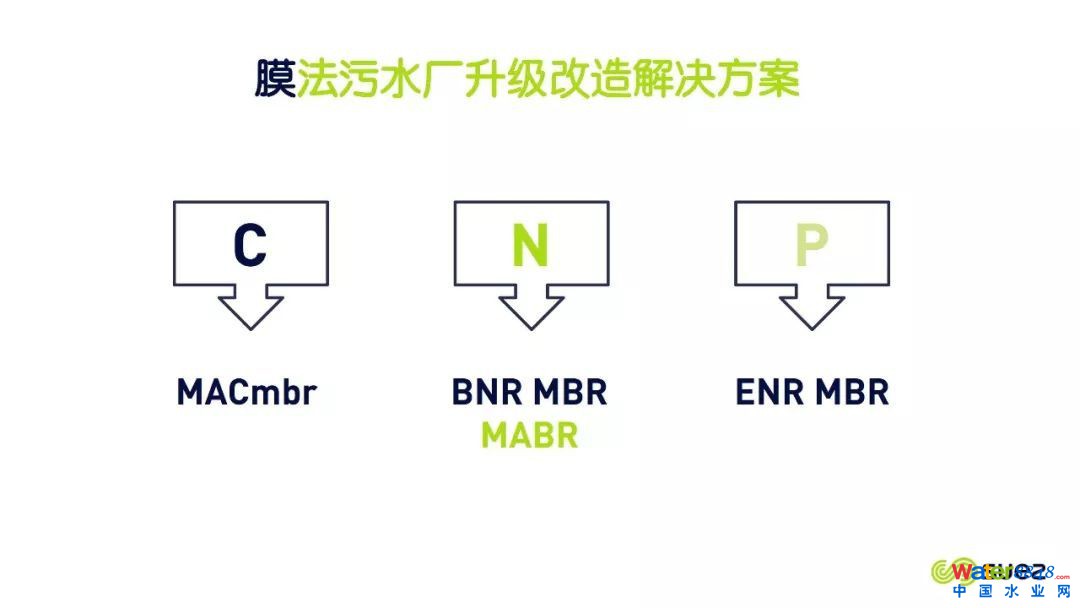

大家好！今天我與大家分享一下從膜法角度如何實現污水處理廠的升級改造。首先我們看一下對污水中的碳氮磷如何通過膜法工藝去處理。大家一開始想到的應該是膜生物反應器(MBR)，但是MBR也有細分： 像針對高排標準要求的COD小于20以下或者更低的水平，我們建議選擇MACmbr，通過MAC來實現短流程工藝對COD和特征微污染物MP（例如內分泌干擾物、醫藥中間體等）的強化去除；如果對氮有較高去除率要求的話，我們會考慮BNR生物強化脫氮除磷的MBR工藝，如果要求更高的脫氮除磷（例如出水TP小于0.02mg/l），那就需要采用ENRMBR技術。除此之外，還有一種針對氨氮和總氮強化去除的膜法技術，就是今天我要與大家分享的MABR技術。
MABR技術在2017年青島第一屆會議上我也做過介紹，今天給大家匯報這個技術的一些進展和更多的工程案例運行數據。首先我們回顧什么是MABR，我再給大家深度解讀一下，MABR英文全稱是Membrane Aerated Biofilm Reactor，中文我們稱為膜傳氧生物膜反應器。MABR的工作原理在于利用選擇性透氣膜與附著生長型生物膜之間的協同作用，采用透氣膜將氧氣傳遞至透氣膜表面附著的生物膜，同時氨和有機物等基質從污水擴散到生物膜中，而安裝在缺氧池中的MABR好氧生物膜（以硝化菌為優勢菌）和在缺氧區懸浮增長的反硝化菌實現同步硝化反硝化(SND)來強化對污水中氨氮和總氮的去除。

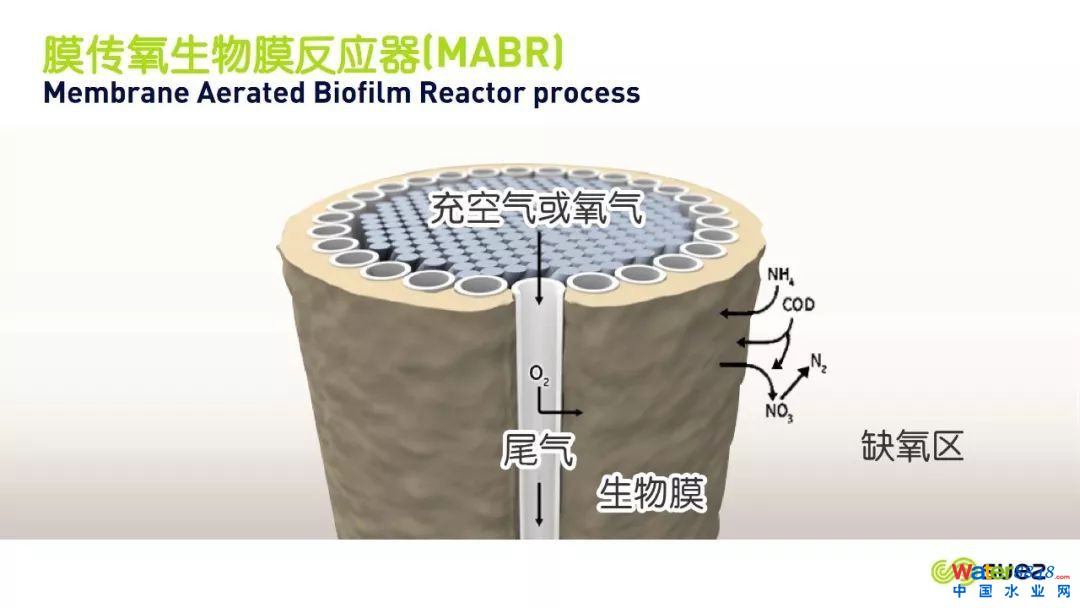

如上圖所示，空氣進入MABR膜箱，氧氣會從膜絲由內向外透過MABR膜，生化池中的氨氮和有機物會向MABR膜上傳質。從傳質速率而言，氨氮在水相的傳質速率會更快些，所以它會優先與氧氣接觸并使得在MABR膜表面生成以硝化菌為主的生物膜。MABR膜絲從里到外氧氣都是逐漸衰減的，在MABR膜外側液相是無氣泡的，即外界液相是處于缺氧環境。換句話說，如果把MABR膜放置在缺氧池中，那么缺氧池懸浮增長的反硝化菌會實現同步反硝化。MABR和傳統的生物膜技術相比，不同的是氧氣的傳質方向和氨氮、有機物的傳質方向是對向流，考慮到氨氮和有機物的傳質速率差異性，可有效避免了硝化自養菌和有機物去除異養菌在氧氣上的競爭，同時通過尾氣的大氣泡脈沖擦洗使得MABR表面生物膜厚度的控制簡單可行。從整體上而言，MABR實現了一個全新的生物膜技術，更適合同步硝化反硝化反應。
同時我們在一些中試現場做了MABR完全硝化和亞硝化比例分析的測試，根據不同的氨氮負荷以及完全硝化和亞硝化的理論需氧量與實測值分析，我們發現隨著氨氮負荷的增加，實際MABR硝化過程所需氧氣量在降低，這說明亞硝化所占比例在增加。當氨氮濃度高到一定程度，我們甚至會發現少量的Anommax反應。所以對于MABR技術而言，除了節省氧氣消耗之外，還能充分利用原進水的有機物，并協同短程硝化反硝化而節省額外的碳源投加，這對于我國普遍的低C/N比的污水而言，將是巨大的運行費用節省。

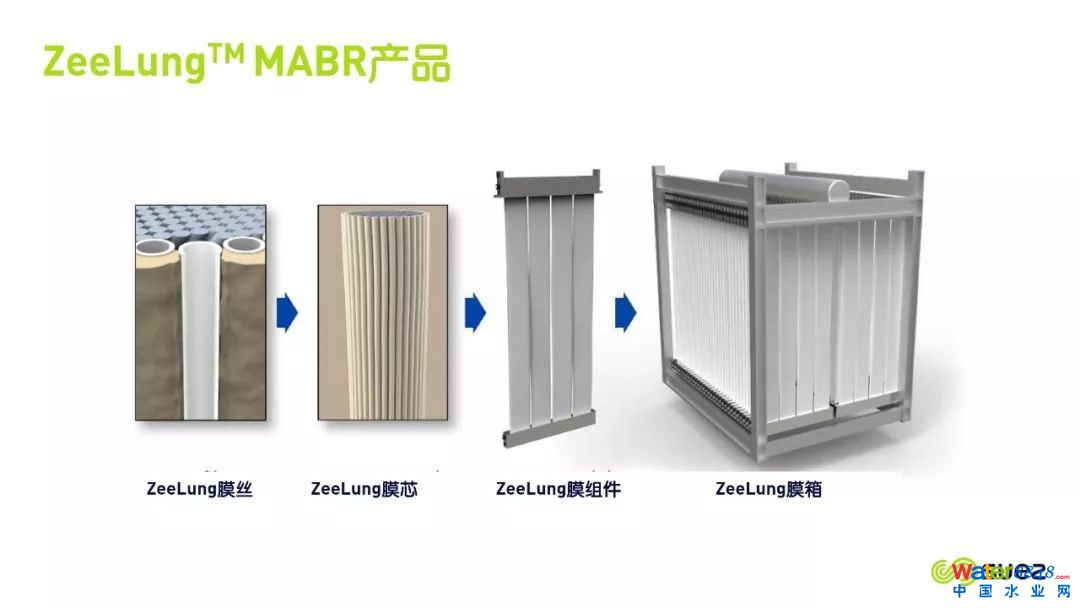

ZeeLungTM是SUEZ推出的一款創新性帶內支撐的加強型中空纖維透氧膜產品，寓意“會呼吸”的膜，專為MABR技術而設計。從充氧動力效率而言，傳統意義上的曝氣方式效率低，大量能源被浪費，而ZeeLungTM的充氧動力效率基本上是在6kgO2/kWh以上，是普通微孔曝氣的4倍左右，直接供氧給MABR上的生物膜，不存在阿爾法系數轉化問題，所以鼓風機裝機負荷大大降低，能耗也能夠較大節省。對于現有污水廠升級改造，可直接利用現有鼓風機，無須額外增加MABR用鼓風機。

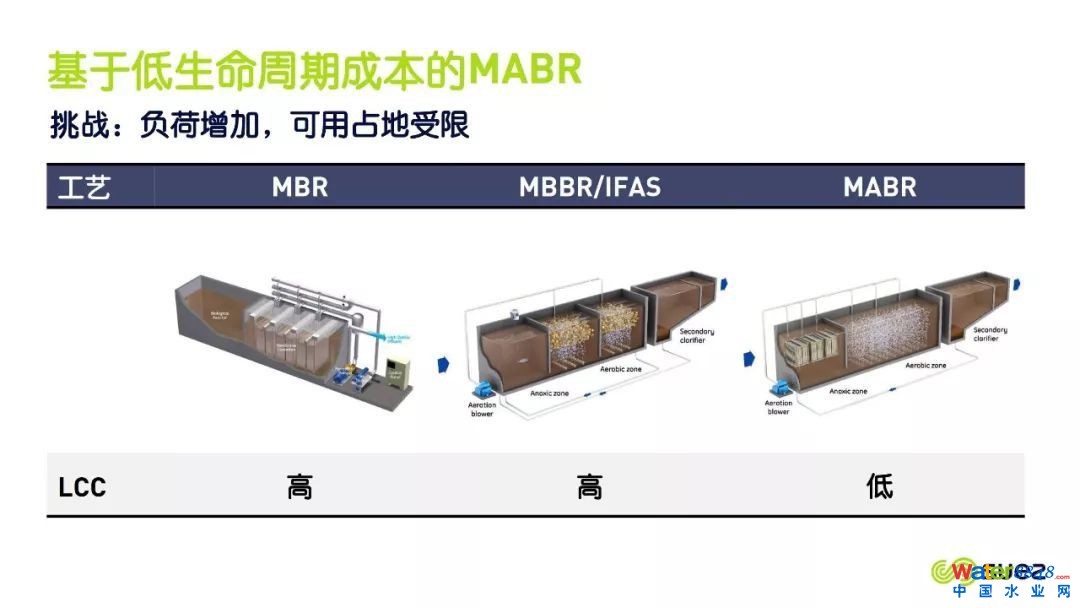

回到今天標題說提出的一個生命周期成本(LCC)最小化理念，我認為任何一個技術和產品，不應該僅僅看它的一次性投資，還應該看重它在整個生命周期的成本。只有低生命周期成本的產品和技術才能面臨未來巨大的挑戰，才是最適合最終用戶的解決方案。相對而言，我列出了MBR、MBBR/IFAS以及MABR之間的LCC對比，對于我們遇到的主要挑戰是負荷增加無法達標和可用占地受限，相對MABR而言，前兩種技術的生命周期成本都會偏高。當然，MBR技術更適合在占地受限下需要大幅提升水量和水質的場合，這樣MBR技術的生命周期成本優勢才能得到體現。
接下來我給大家分享一個ZeeLungTMMABR的實際工程案例。

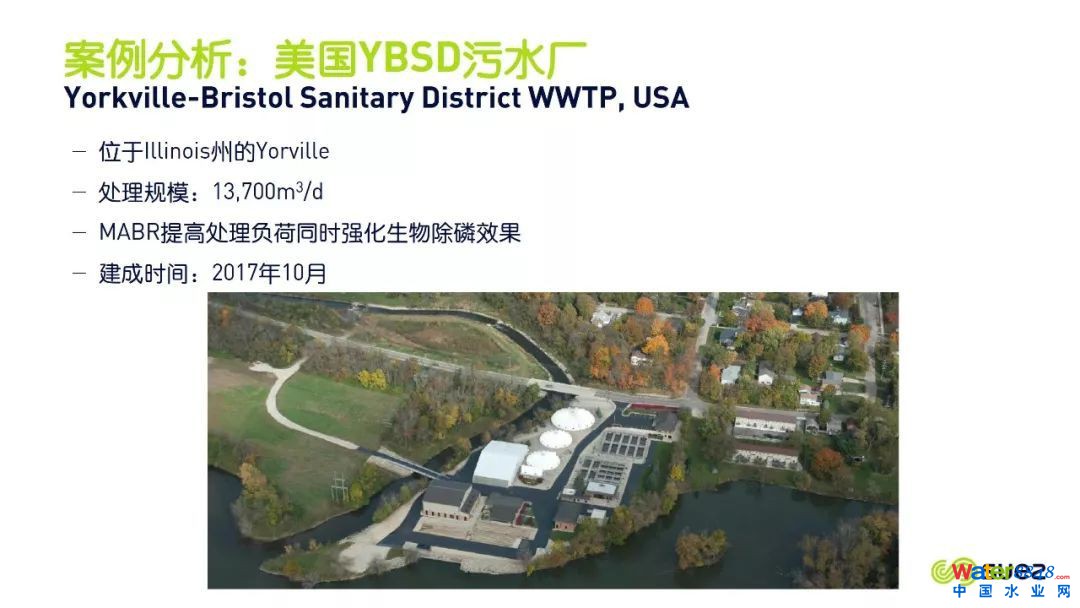

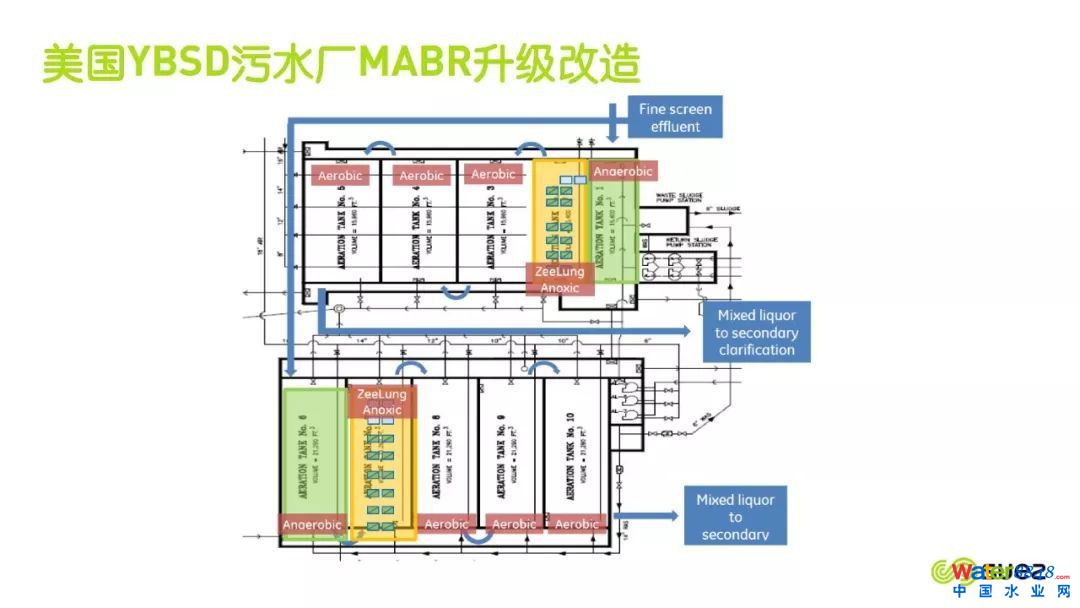

美國YBSD污水廠應該是全球最大的MABR系統，于2017年10月一期建成投運。通過將原有10個好氧生化池升級改造成2個厭氧池（綠色陰影）、2個MABR缺氧池（黃色陰影）和6個好氧池，實現在提高處理負荷的同時強化生物脫氮除磷的目標。

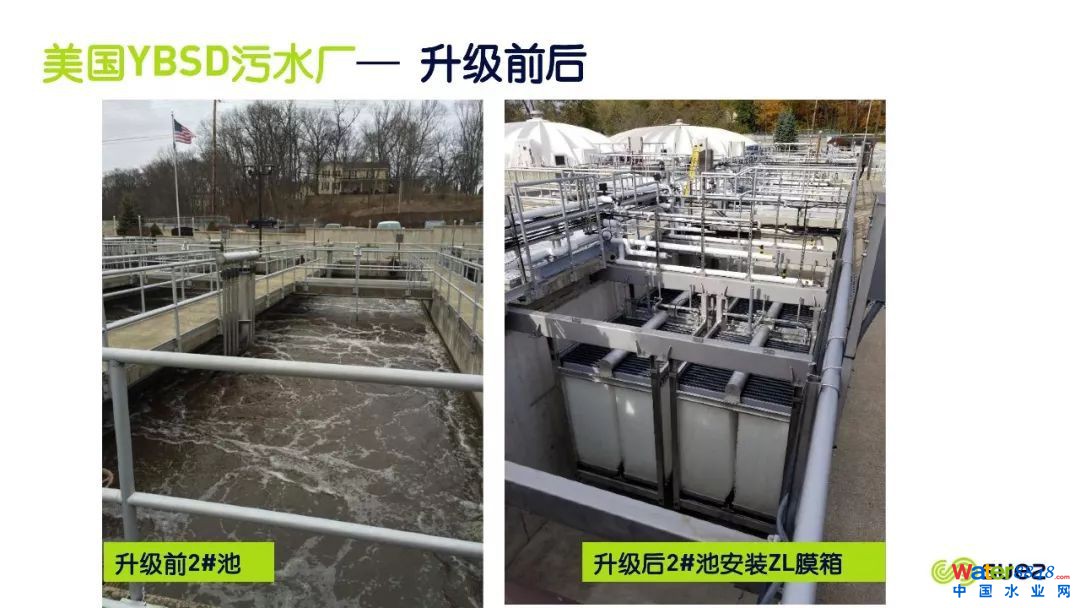

下圖為2號生化池升級為MABR缺氧池前后對比照片。

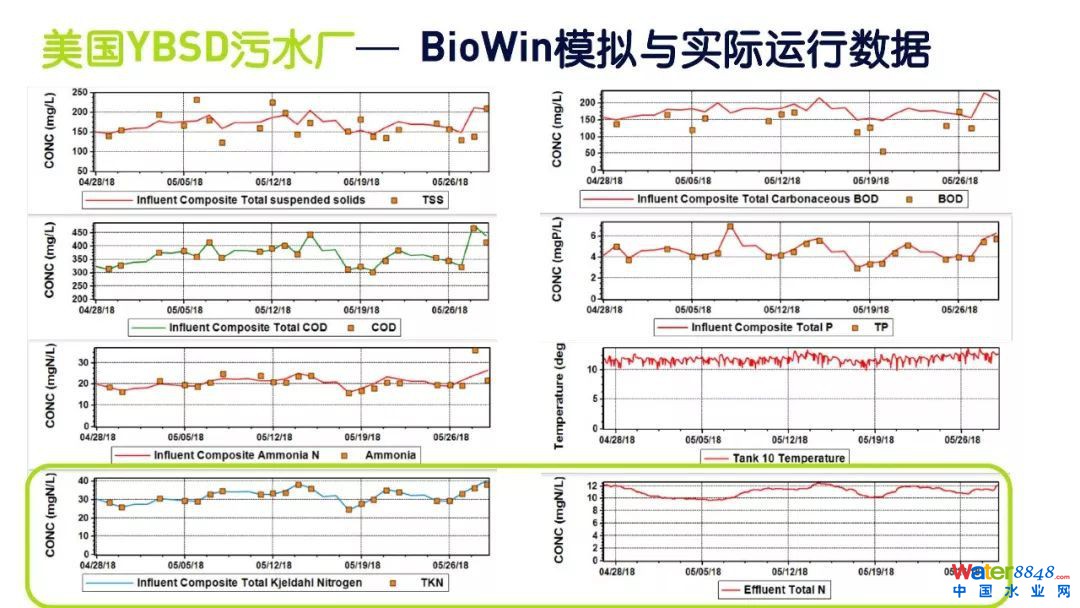

通過近一年的穩定運行，我們通過BioWin和GPS-X模擬了實際的進出水數據，發現兩者是十分吻合的，這使得我們可以通過專業的生化處理模擬軟件（如BioWin和GPS-X）來模擬預測和設計MABR系統。下圖列出了BioWin模擬和實際運行數據的結果。

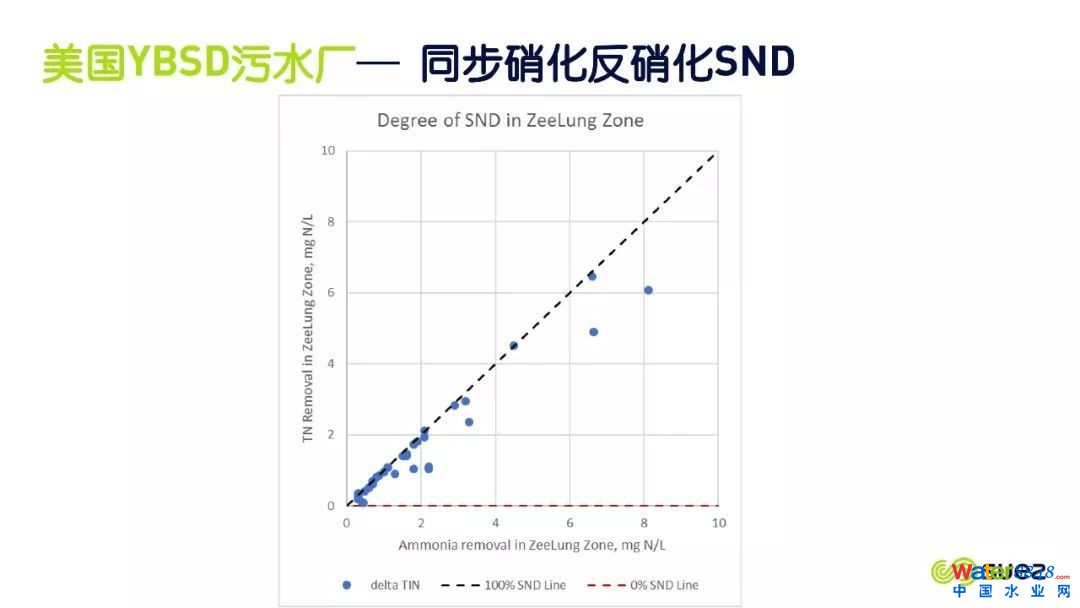

通過數據整理分析，同步硝化反硝化在這個污水廠接近100%，如下圖所示。
最后給大家小結一下：采用ZeeLungTMMABR技術，能夠從能量平衡角度實現污水廠的升級改造，可以為客戶帶來更多的效益：
- 適合所有市政污水廠的升級改造，尤其是針對低C/N比和低VSS的污水特性，對水溫不敏感。
- 充氧動力效率是微孔曝氣的4倍，節省運行能耗。
- 對現有構筑物改造工程最�。褐苯影惭b在現有缺氧生化池中實現強化氨氮和總氮去除。
- 通過同步硝化反硝化和部分短程硝化反硝化，節省額外碳源投加。
- 雙SRT運行可滿足二沉池峰值水力負荷和固體負荷壓力。
謝謝大家！
