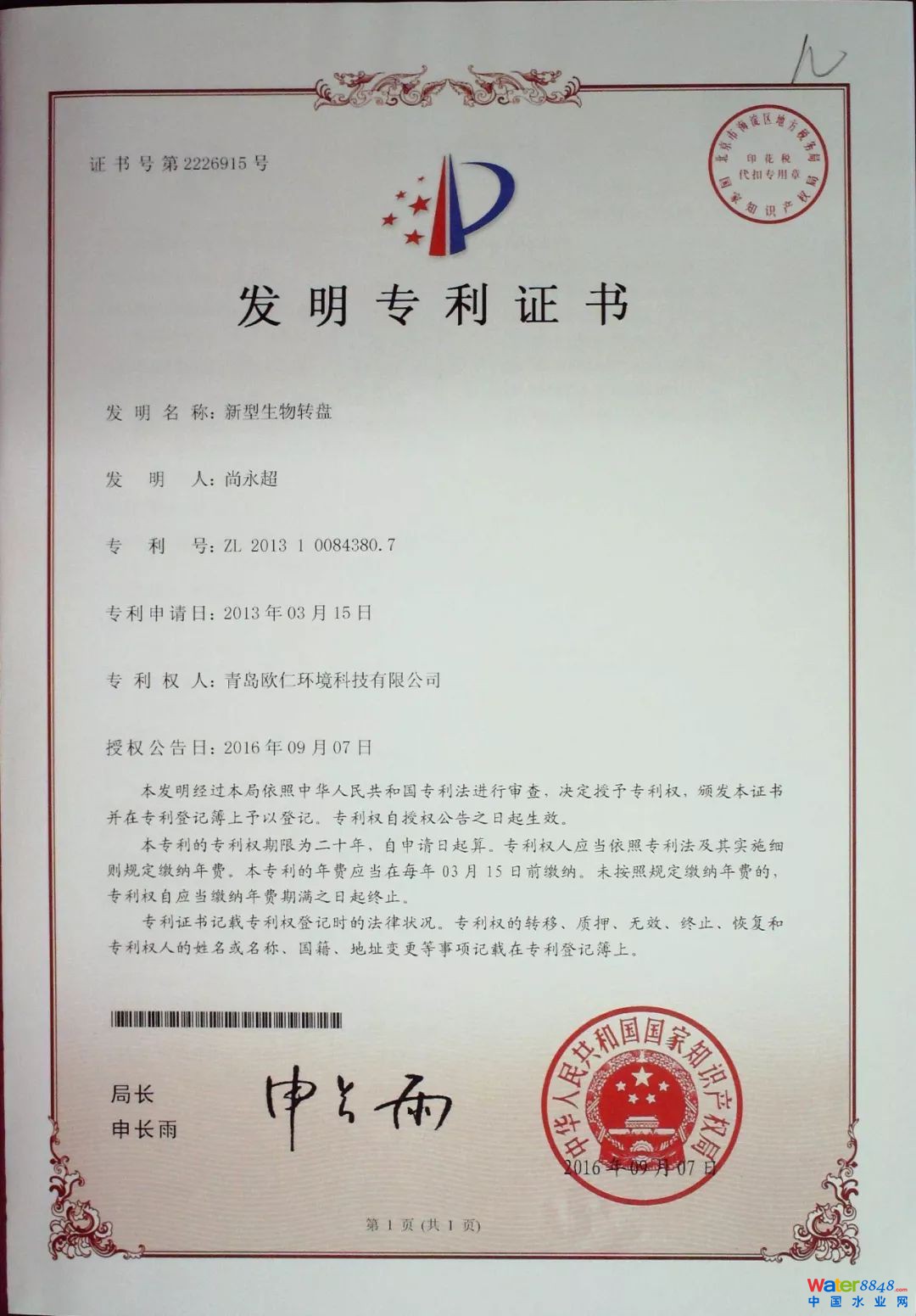

專利名稱：新型生物轉盤

申請人：青島歐仁環境科技有限公司

發明人：尚永超

專利（申請）號：ZL 2013 1 0084380.7

授權時間：2016年09月07日

技術領域

該發明屬于污水處理工程中有機廢水處理領域，具體涉及一種新型生物轉盤。目前已廣泛應用于以村鎮污水處理為主的分散式污水處理領域。

研究背景

生物轉盤是較早使用的一種生物膜法處理污水的工藝。目前國內生物轉盤的盤片多為平板盤片或波紋狀，生物轉盤盤片存在比表面積小、掛膜脫膜性能差、處理效率低、占地面積大等缺點，在國內一直沒有得到大規模推廣和應用。盡管原有的生物轉盤具有噪音小（不使用鼓風機）、臭味少等很多的優點，但由于占地面積大、能耗高、效率低等缺點限制了它的大規模使用。

發明內容

為解決上述問題，該發明的目的是提供一種掛膜性能好、能耗低、占地面積小且效率高的新型生物轉盤。

具體實施方式

新型生物轉盤主要由盤體、護罩、槽體和驅動裝置構成。盤片在驅動裝置的帶動下轉動，在水中不斷吸附和分解污水中的有機物，在露出水面時又與空氣中的氧進行交換。由于盤片形成結構是立體空間結構，在同樣的空間內生物膜具有巨大的比表面積，形成了面積巨大的生物膜，其整體掛膜性能好；立體空間結構使得空氣易于到達生物膜的任何部分，老化的生物膜也易于脫落并隨水排出污水槽，這樣整個轉盤的活性較好，效率較高；相同體積的情況下，采用該新型生物轉盤具有更多的高活性微生物，就可以處理更多的污水，處理單位污水就占用更小的空間，更小的空間對驅動電機功率要求就更低，其能耗較低且占地面積較小。該新型生物轉盤不使用風機曝氣，沒有噪音，臭味較少，且可有效提高其污水處理效率，實用性好。根據該發明制作的生物轉盤，占地面積只是傳統生物轉盤的40%~60%，耗電量只是傳統生物轉盤的40%左右，相比傳統的生物轉盤節約電能50%以上。

成果轉化情況

目前以該發明為支撐的3D-RBC®立體結構生物轉盤污水處理技術已納入《山東省水污染防治先進技術目錄》，在全國十多個省份（河北、寧夏、天津、山東、江蘇、浙江、山西、貴州、湖北、四川、廣西、云南、福建、廣東等）開展了工程應用，總規模約38750m3/d。主要應用于村鎮污水處理、社區污水處理、別墅區污水處理、旅游度假區污水處理、公共服務區污水處理、學校污水處理、醫院污水處理、黑臭水體治理、機場臨建區污水處理、水源地保護區污水處理、畜禽養殖廢水處理等。2018年6月，3D-RBC®立體結構生物轉盤助力上合組織峰會，作為應急保障污水處理站，解決沈海高速黃島服務區的污水問題。

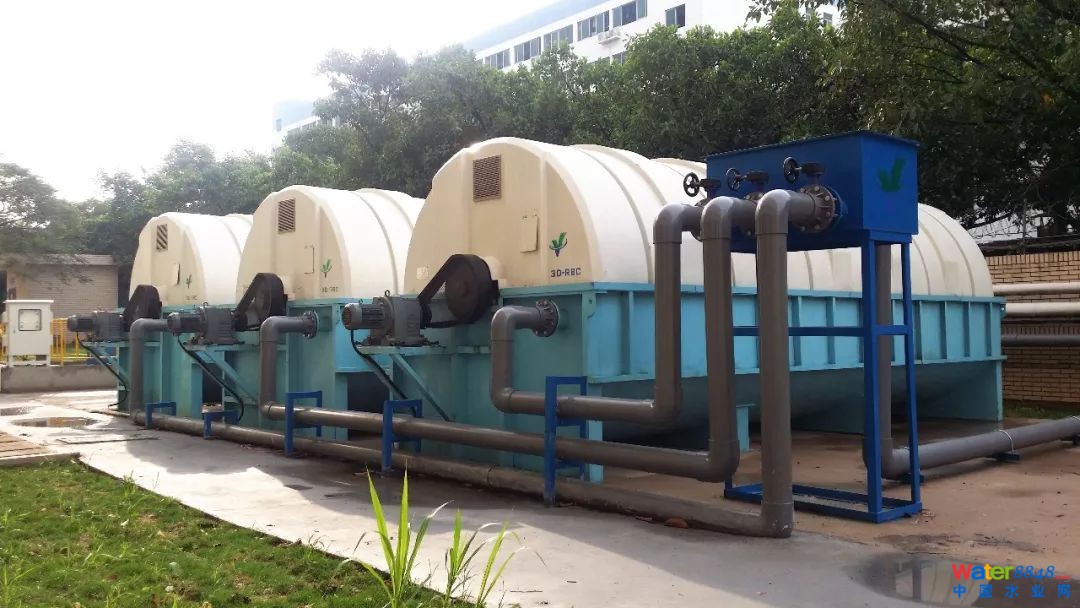

（1）機場臨建區污水處理工程

處理規模：1000m³/d

執行標準：《城鎮污水處理廠污染物排放標準》（GB18918-2002）中一級B標準

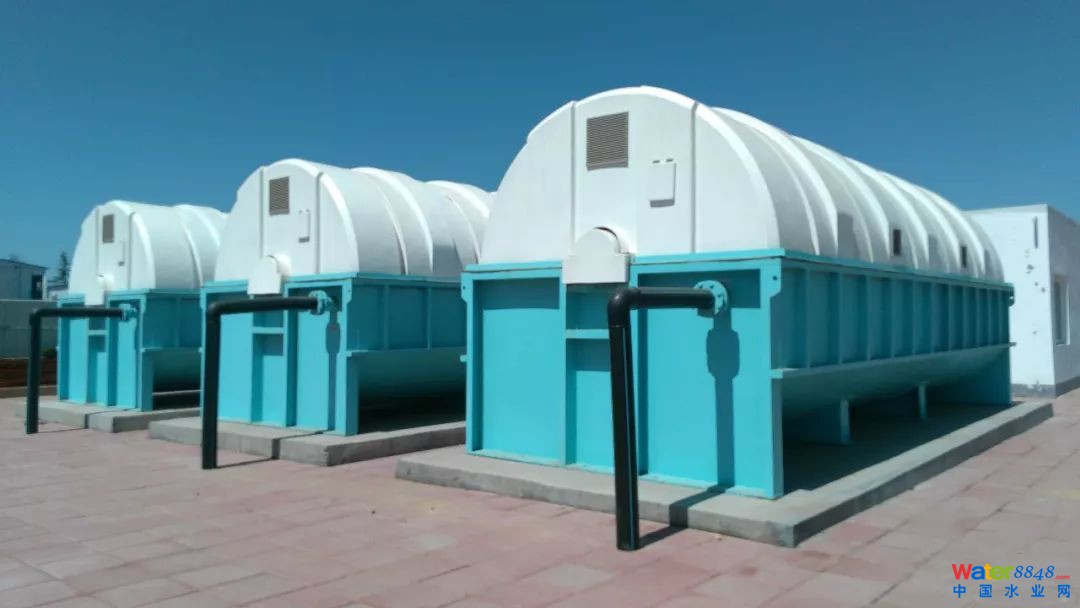

（2）企業生活污水處理工程

處理規模：900m³/d

執行標準：《城鎮污水處理廠污染物排放標準》（GB18918-2002）中一級B標準

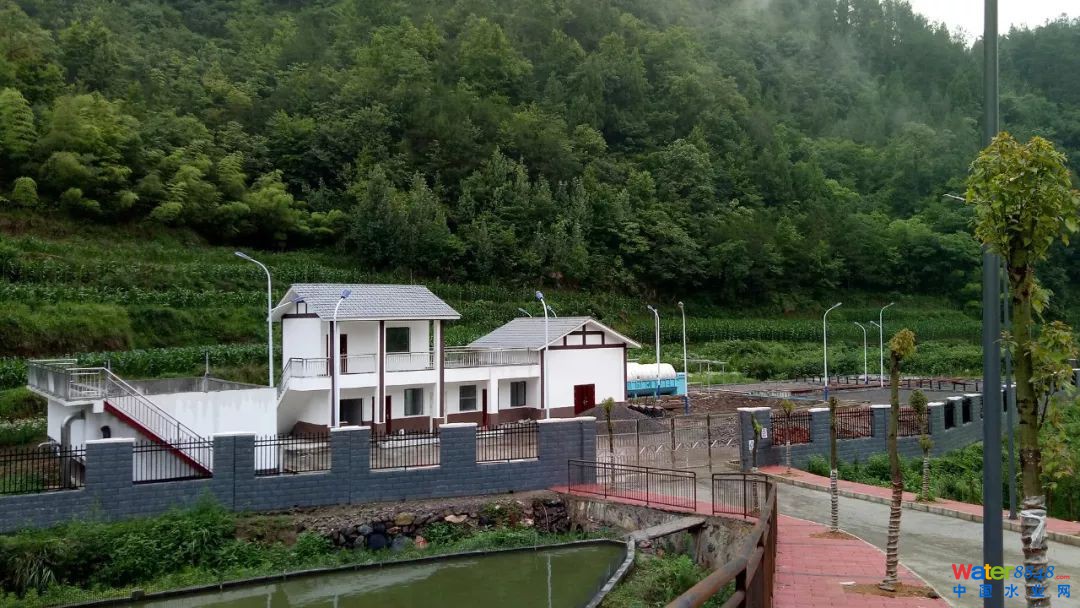

（3）村鎮污水處理工程

處理規模：1500m³/d

執行標準：《城鎮污水處理廠污染物排放標準》（GB18918-2002）中一級A標準

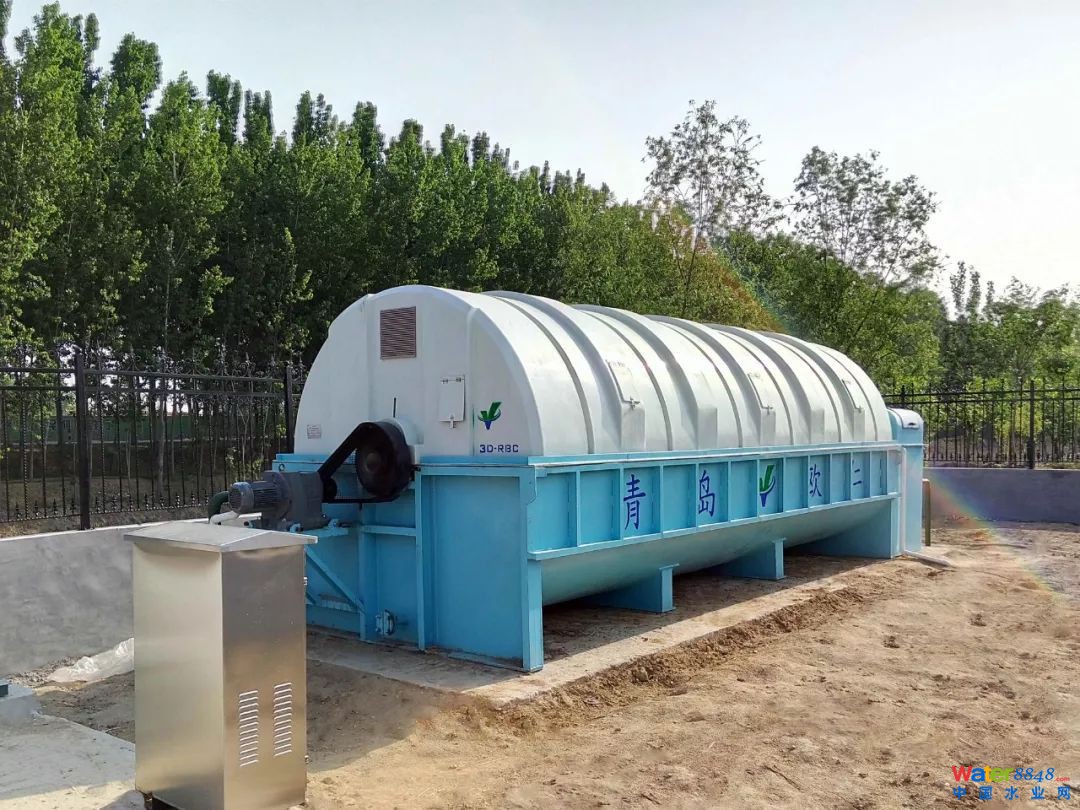

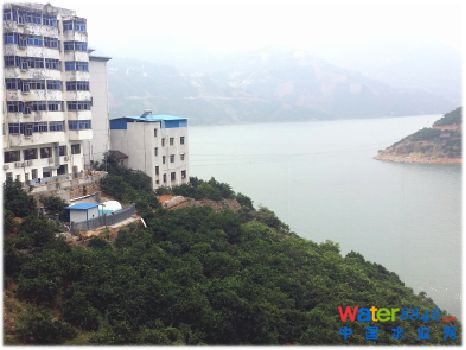

（4）農村污水處理PPP項目

處理規模：9900m³/d

執行標準：《城鎮污水處理廠污染物排放標準》（GB18918-2002）中一級A標準

處理規模：5010m³/d

執行標準：《城鎮污水處理廠污染物排放標準》（GB18918-2002）中一級A標準

（5）黑臭水體治理工程

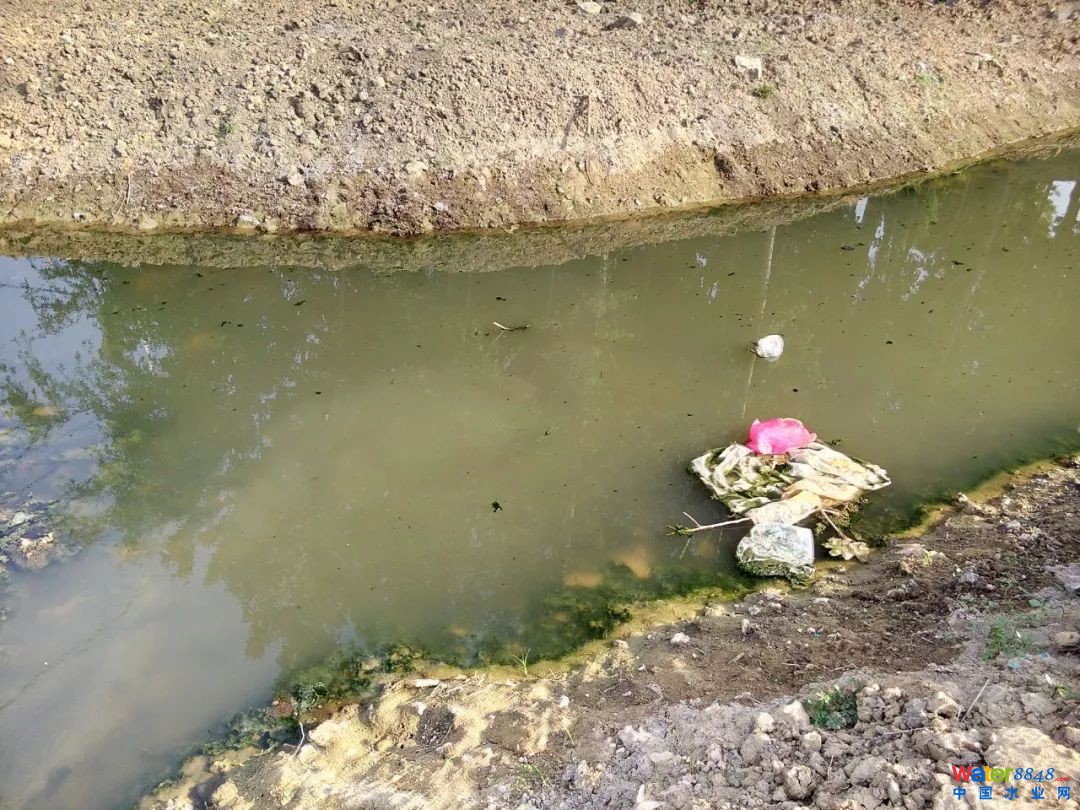

處理前

工程現場

處理后

處理規模：300m³/d

執行標準：《城鎮污水處理廠污染物排放標準》（GB18918-2002）中一級B標準

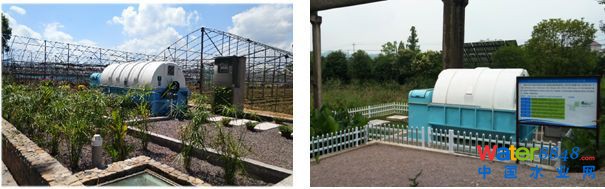

（6）社區污水處理工程

處理規模：250m³/d

執行標準：《城鎮污水處理廠污染物排放標準》（GB18918-2002）中一級A標準

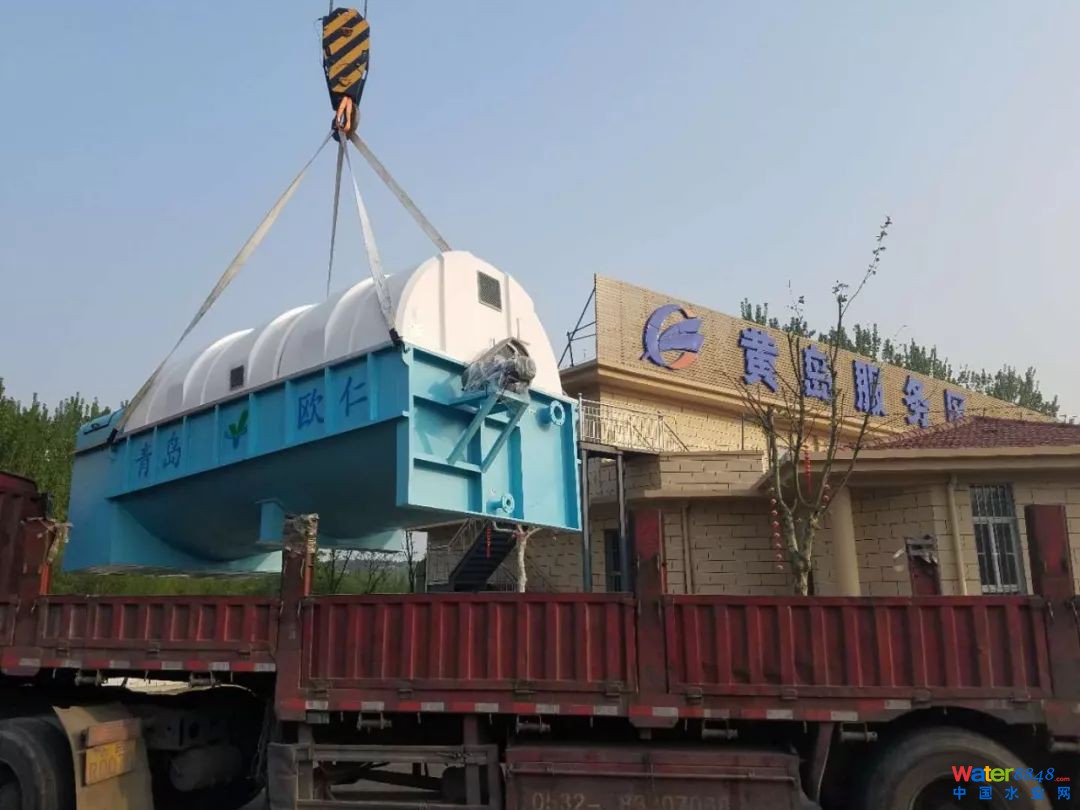

（7）上合組織峰會應急保障污水處理工程

處理規模：400m³/d

執行標準：《城鎮污水處理廠污染物排放標準》（GB18918-2002）中一級B標準

技術優勢

因能耗低、效果好/易掛膜、耐沖擊/占地少、易安裝/污泥少、環境友好/壽命長、易維護/智能化、易操控等優勢，3D-RBC®立體結構生物轉盤技術可以有效應對村鎮等遠離城市污水管網地區資金匱乏、缺乏專業技術人員、水質水量變化大等特點。

此外，引入物聯網技術，通過電腦或者手機客戶端即可直觀監測和調控，實現污水處理站各工藝單元的視頻監控和設備運行數據的實時采集，極大提高了污水處理站運行管理工作的穩定運行自覺性和數字化信息化水平。

專利運用及保護

（一）專利利用

依托該專利申請并正式列入了《山東省水污染防治先進技術目錄》。

（二）專利保護

為獲得市場競爭優勢，該發明專利還開展了系列知識產權申請工作。

系列知識產權授權情況

獲獎情況

效益分析

（1）經濟效益

以3D-RBC®立體結構生物轉盤技術為主體工藝的污水站運維費用低，噸水能耗低至0.1元。根據建設方需求，部分污水站的出水可回用于澆灑道路，解決道路揚塵問題；綠化或者周邊農田灌溉；改善村鎮生態環境的同時，節省了一定的用水支出。

（2）社會效益

以3D-RBC®立體結構生物轉盤技術為主體工藝的污水站，可以改善當?shù)丨h(huán)境衛生條件，降低疾病發生率，創建優美環境，保證居民身心健康且無噪聲、惡臭等二次污染。為促進社會主義新農村建設和農村環境連片整治起到很好的示范作用，保證了農村環境連片整治的順利實施。

（3）環境效益

以3D-RBC®立體結構生物轉盤技術為主體工藝的污水站極大削減了COD和氨氮等污染物的排放量，有效減少了水體富營養化等水質惡化現象的出現。

發展前景

2035年，我國農村污水處理率將達到70%，形成2000億的市場空間。雖然我國農村人口將從2014年的6.2億減少到4億，但2000億的市場仍將有2/3分布于百噸級規模的分散式污水處理市場。未來，分散式農村污水處理技術和設施仍有很大的市場空間。未來20年，生態文明、美麗鄉村、城鄉環境公共服務均等化是農村環境發展的主要政策方向。節能高效、操作簡單、自動化程度高、管理簡單的百噸級規模的污水處理技術設備，以及互聯網思維下的新型管理模式將是農村污水處理技術的主要發展趨勢。

新型生物轉盤技術在繼承了傳統生物轉盤能耗低、無二次污染等優點的基礎上，對盤體材質和結構進行了一定創新優化。有效加大了盤片的比表面積、豐富了生物相的種類，提高了系統的污水處理效率、增強了系統的運行穩定性。

以新型生物轉盤技術為主體工藝的污水站引入物聯網技術，通過電腦或者手機客戶端即可直觀監測和調控，實現污水處理站各工藝單元的視頻監控和設備運行數據的實時采集，極大提高了污水處理站運行管理工作的穩定運行自覺性和數字化信息化水平。“分散處理，集中管理”的運營管理理念，可以有效解決村鎮等遠離城市管網地區缺乏專業技術人員、資金匱乏等問題。
