一、水解+消化項目數據辨析

在Teesside 的Bran Sands污水處理廠是目前英國最大的污泥干化設施，日處理本廠和外來脫水污泥548噸(以含固率20%核算)，采用天然氣作為熱源，將其干化至含固率90%以上。基于干化極高的能源成本，業主Northumbrian Water 水務公司于2006年對厭氧處理工藝進行了深入的調研和實驗，最終在2007年6將工程總包授予了Aker Solutions公司，建設一座年處理量40000噸干固體的污泥熱水解厭氧消化工廠。項目于2009年8月開始調試，2010年1月完成了交付，并基本達到了設計目標。

1投資

新項目沿用了原廠的濕泥儲存、輸送和部分脫水設施，新建了熱水解(CHP)、消化(3個6700立方米罐體)和換熱、給熱設施。項目總投資3300萬英鎊①，總包設備款2800萬英鎊。為便于評價，根據中國銀行公布的2007年6月30日匯率(100 英鎊 = 1524.55 人民幣)，投資總額相當于人民幣5.03億元，以含固率80%計的日噸濕泥單位投資成本91.8萬元。以此成本在中國實施(部分物流配套尚不在內)，顯然沒有什么意義。根據筆者的猜測，類似項目在國內實施，如果要維持一定的供貨水平的話，日噸單位投資不會低于50萬元。本文就以此假設值進行比較。

2熱水解和消化工藝參數

按照工藝供貨商的描述，熱水解工藝主要由三段構成：漿化—反應—閃蒸，額定工藝溫度分別為97—170—102度。閃蒸罐出來的閃蒸汽約102度入漿化罐，將其需要處理的污泥稀釋至含固率平均15.9%，此時閃蒸汽可將此料液加熱至平均97度。從漿化罐出來的物料進入反應器后，注入壓力為0.6 MPa的飽和蒸汽，使之達到平均溫度165-175度，保持30分鐘。其后反應罐中出來的物質進入閃蒸罐，閃蒸后物料溫度102度。該項目來自本廠和外廠的脫水污泥含固率在22-27%，設計值22%，平均25%，經過兩次混合稀釋，成為平均含固率15.9%的料液進入熱水解系統。在熱水解過程中，一定比例的有機質被溶解液化，因此離開反應罐的料液平均含固率降低。離開閃蒸罐大約102度的高溫物料通過加水的形式，進一步稀釋物料至合適的含固率，并通過換熱器，將料液降溫為40度，進入消化。消化為中溫消化，實際消化溫度在39-43度之間。冷卻所需的冷量由冷卻水塔提供。項目的設計水力停留時間平均18天，揮發性有機質含量設計值為75%(投產后實際平均73%，最高79%)，有機質降解率設計值為60%。

3產氣及發電參數

僅根據給出的沼氣量(45000立方米/日，44000立方米/日)，還無法就沼氣量、沼氣能量、沼氣的甲烷含量等數據進行校核。但多個文獻給出的用于與原熱干化項目進行對比的高級厭氧系統的能流圖，為上述數據的確定提供了可能。水解+消化和發電項目的能流如下：總輸入能量為沼氣11.5 MW，天然氣1.4 MW;輸出包括：為高級厭氧系統(ASD)和污泥處理中心(RSTC)提供電耗1.96 MW，為污水處理工藝提供電耗2.74 MW，為熱水解THP系統提供熱耗3.3 MW，發電機回收熱量約2.1 MW，熱損失4.9 MW。能流圖給出的電耗數據也為進行成本比較提供了依據。

4水解系統熱平衡的建立

取水解各步驟的熱耗為系統輸入熱量的2.5%。設閃蒸汽的平均溫度較閃蒸罐出口料液溫度高10度。各點溫度確定，可查取得到新鮮蒸汽焓和閃蒸汽焓;設有機質在水解反應器中的水解率為某值，由此可確定各點的干物質量;將閃蒸罐產生的閃蒸汽量設為x、打入反應罐的新鮮蒸汽量設為y，蒸汽給水溫度為z，分別建立漿化、反應、閃蒸單元的熱平衡方程，分步聯立解出，直至閃蒸罐的物料出口溫度校驗與設計值相符(102度)。計算結果如下：在設計條件下，有機質水解率35%，新鮮蒸汽量4997 kg/h，閃蒸汽量4160 kg/h，蒸汽給水溫度94度(給水的加熱可來自發電機熱水)。新鮮蒸汽焓恰好與能流圖中的數據3.3 MW相符!至此可判斷此模型的計算結果與原設計有一定的類似性。為便于理解熱水解系統的性能，將其余關鍵參數列舉如下：入水解系統的實際處理量為110 tds/d / 15.9% = 689 t/d。熱水解(未再考慮消化保溫)所需能量占沼氣產生能量的28.7%。水解物質量為28.8 t.VSS/d，水解后的含固率為10.0%。

5消化系統

消化產氣量為45000立方米/日，沼氣能量為11.5 MW，則沼氣熱值約為5275 kcal/m3;以CH4摩爾熱量計算，沼氣的實際甲烷含量大約為55.5%(而非60%或65%)。從有機質降解的甲烷產率考慮，有機質降解60%，意味著降解量為49.3 t.VSSr.d，有機質降解的產甲烷率為0.51 m3/kg.VSSr，這一數值已是文獻所見很高的產甲烷量了。消化系統未再考慮保溫的熱量消耗。根據設計，總消化罐有效容積為20100立方米，平均水力停留時間18天，以水解后的干基81 tds/d計算，消化器允許更低的入口含固率，即7.2%。根據工藝描述，消化器的目標含固率是5-6%，將102度的水解污泥降溫至40度，最直接的方法是用水稀釋。但稀釋并不能保證溫度降到允許的設計值，無論如何需要間接換熱。從現場圖片上顯示的多達6排、每排7個冷卻水塔看，CHP后的物料冷卻是一個重要步驟。按照45000立方米的產氣量和20100立方米的池容算，池容產氣率為2.2 m3/m3。消化器的有機質負荷為4.1 kg.VSS/m3.d，比設計值5.5 kg.VSS/m3.d②要低。剩余干固體量為2511 kg.DS/d，消化后的干固體量為22000 tds/a。此值也與設計值21000 tds/a接近。消化后脫水含固率為30%，根據該項目(現有帶式脫水機，25-30%)的實際運行報告，和其它項目的測試，保證30%以上應無問題。則本項目水解消化后的脫水污泥(30%DS)201噸。

6產電量

根據設計，用于CHP的蒸汽熱量的40%來自沼氣發電機的余熱。CHP的給熱量是3.3 MW，則來自沼氣發電機的余熱為1.32 MW。這意味著其余1.98 MW給熱量來自沼氣或天然氣直接燃燒。以天然氣鍋爐熱效率90%計算，沼氣耗量應為8608 m3/d，即2.2 MW。這樣，系統輸入總熱量12.9 MW(沼氣11.5+天然氣1.4)中，可供沼氣發電的熱能就只有10.7 MW。以可用能量10.7 MW、發電4.7 MW來考慮，發電熱效率需要高達43.9%。如此之高的設計參數，以筆者的了解，國外先進沼氣發電機的發電熱效率在38-41%之間，超過41%并非不可能，但似乎較難保證。如果CHP需熱量40%靠余熱回收取得能夠實現，那么設計上應該也屬于很“理想化”了。


二、參照比較工藝的設計條件

了解熱水解+消化的運行成本定位，有必要引入兩個其它處置方式以資比較。

1作為參照的干化系統

根據原污泥干化項目的能流圖，污泥處理中心的電耗為1.96 MW，蒸發熱耗13.14 MW，耗費天然氣熱量17.47 MW，熱損失4.33 MW。將蒸發凈熱耗13.14 MW除以天然氣總能耗17.47，得到鍋爐熱效率75%。根據歐盟和英國的污泥干化實踐，干化污泥含固率一般均為90%以上。以年處理干基污泥量40000噸計，假設入口含固率20%，則干化的蒸發量17757 kg/h，升水蒸發量熱耗740 kcal/kg。若取平均入口含固率25%，則干化蒸發量為13191 kg/h，升水蒸發量凈熱耗為996 kcal/kg。電耗方面，含固率20%時為0.110 kW/kg，率25%時為0.149 kW/kg。筆者以為，這里的天然氣鍋爐熱效率嚴重偏低(一般在85%以上)，干化凈熱耗即使對某些耗能工藝也顯得偏高，電能則偏離更多�？赡苁亲髡邽榱孙@示新項目的優越性，不自覺地放大了某些對比數字。因此，本文在比較中將采用兩個工程上比較可信的數字來評價熱干化：凈熱耗670 kcal/kg，電耗0.075 kW/kg。投資以含固率20%的濕泥為基準，單位投資25萬元/噸˙日。

2作為參照的傳統消化系統

為了解高級厭氧系統的投入產出，筆者建了一個CSTR高濃度厭氧消化模型(類似于大連夏家河項目)。工藝取值如下：入消化罐固體濃度10%，消化日數28天，消化溫度55度，有機質的消化降解率36.9%。消化罐數量4個，單體有效容積8000立方米。參考環境溫度/水溫/泥溫一律取為10度。有關消化器加熱、保溫的氣候數據選為北京。以同樣的有機質產甲烷率來分析，傳統消化應可實現有機質降解110 tds/d * 75% * 36.9% = 30.3 t.VSSr/d，產沼氣27660 m3/d，池容產氣率0.9 m3/m3。就消化系統而言，采用高溫消化，將料液從10度升溫到55度，所需能量大約為1900000 kcal/h;考慮北京地區冬季極端氣溫下的保溫需要(最大單池66000 kcal/h)，所需能量約2200000 kcal/h。沼氣發電機若可回收36.5%的熱能(是可保證的)，即可滿足消化的給熱保溫需要。這意味著27660立方米沼氣均可用于發電，以發電熱效率38.5%考慮(一個較實際的取值)，可實現發電量2720 kW。按照筆者的評估，該消化系統的自用電量約為14.1%。類似消化條件下的污泥脫水含固率可能在22%(離心機，可保證的數據)，則產生脫水污泥量360噸/日。

3用于比較的經濟參數

同樣的經濟參數取值，用于三個不同工藝的比較。主要取值如下：電價0.75元/千瓦;脫鹽水制水成本10元/噸;商業天然氣熱值8500 kcal/m3,天然氣價格3.2元/立方米，天然氣鍋爐熱效率90%;燃煤價格800元/噸，熱值5000kcal/kg，燃煤鍋爐熱效率75%;雇員平均年薪4萬元，定員人數均為20人(不考慮運行難易和復雜性);年利率5.94%，還款付息期10年，復利計算;維護成本按總投資額計算，系數2.0%(亦不分難易);消化系統脫硫藥劑成本按濕泥折算，每噸10元。由于三種工藝最終的產出極為不同，最終處置出路可能極為不同，前景無法預料，應該說各有優勢，也各有劣勢，難定統一價格。熱干化污泥具有一定的熱值，去水泥廠處置，零費用給出是有可能的;熱水解并消化后的污泥如果沒有重金屬污染，應該也有土地利用的出路;傳統消化由于采用的是高溫消化，如無污染，脫水污泥也可實現滅菌和土地利用。但考慮到后兩者施用有季節性，含水率仍很高，要實現零成本處置，有較大難度。因此，比較時采用了兩種可能：一種是全部零成本處置，一種是各考慮一個比較可能的處置付費。

三、比較

1設計條件下的水解+消化與其它工藝的比較不考慮處置成本時的投入產出如下：

考慮處置成本時的投入產出：

四、污泥條件變化的影響

眾所周知，有機質低、含沙量高，是國內污泥厭氧消化的兩個瓶頸。對此瓶頸，熱水解工藝也不例外。有的業者已就此問題進行了初步研究，其方法為增加一個除砂工藝，具體效能如何，尚未見工程證實。將前述設計條件中的有機質含量75%改為50%，保持同樣的有機質降解率(見業者的實驗研究，實際是不可能的，50%有機質含量的污泥，除砂后有機質降解率從46%可提升為53%，到不了60%)、水解率、有機質降解產甲烷率，主要運行參數的計算結果如下：

1 水解+消化工藝的產氣及發電參數

沼氣量降為30000立方米/日。沼氣輸入能量降為7.66 MW，設為維持原產電能力，以天然氣補充，則天然氣能量輸入5.24 MW。有機質水解率35%，新鮮蒸汽量4842 kg/h，閃蒸汽量4141 kg/h，蒸汽給水溫度維持94度，新鮮蒸汽焓為3.2 MW。熱水解(未再考慮消化保溫)所需能量占沼氣產生能量的41.7%。水解物質量為19.2 t.VSS/d，水解后的含固率11.2%。有機質降解率60%，意味著降解量為32.9 t.VSSr.d，以水解后的干基90.4 tds/d計算，消化器允許的入口含固率8.1%。按照30000立方米的產氣量和20100立方米的池容算，池容產氣率降為1.5 m3/m3。消化器的有機質負荷為2.7 kg.VSS/m3.d;消化后的干固體量為28000 tds/a;水解消化后的脫水污泥(30%DS)256噸/日。

2 傳統消化工藝參數工藝計算結果如下：

可實現有機質降解110 tds/d * 50% * 36.9% = 20.2 t.VSSr/d，產沼氣18440 m3/d，池容產氣率0.6 m3/m3。為保證消化罐加熱和保溫，發電量降為1200 kWh，消化系統的自用電量上升為32%。污泥脫水含固率仍取22%，日產生脫水污泥量406噸。

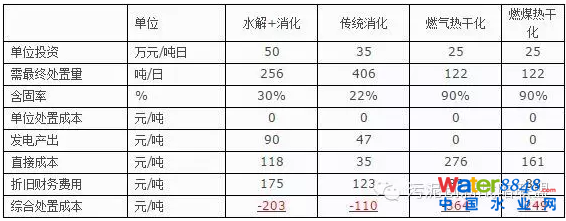

3 水解+消化與其它工藝的比較不考慮處置成本時的投入產出如下：

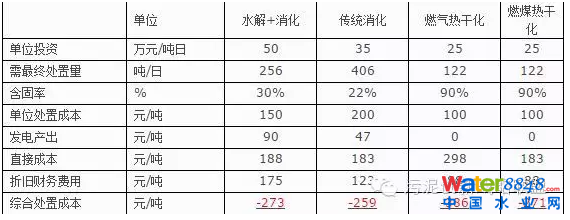

考慮處置成本時的投入產出：

五、討論

筆者采用不同經濟參數進行了一系列試算，現對熱水解+消化的技術和經濟成本方面的一些問題提出討論：

1 技術方面

與傳統消化相比，熱水解+消化工藝在一定程度上可改進傳統消化的效果，幾個商業上的說法基本可以得到證實：大規模減少消化池容，可縮減為約為原池容的2/3到1/2;有機質降解率可以大幅度提高，從原來的30%+提高到60%;脫水性質得到改善，脫水污泥產量大幅度減少;但有些說法值得商榷：

“由于系統的能效高，產生的能量(以沼氣的形式)比工藝系統消耗的能量多很多(系統有余能出售)。發電機的余熱能夠產生大部分的THP工藝需要的蒸汽的熱量”。從沼氣發電自用電量看，設計條件下(揮發性有機質75%)，高濃度傳統消化可達到自用電率15%以下，而熱水解+消化工藝在25%以上。

熱量方面，如果說發電機余熱能滿足CHP熱量的大部分，就是說應該超過50%，這一點前面已經討論過，40%來自發電機余熱的說法實現起來恐怕都是有困難的。

“電能的需求很少，只是用于各類泵的運行。采用THP預處理大幅度減少了消化池容，從而降低了消化池的混合攪拌的水泵的電耗。節約的電耗超過THP預處理所需的電耗”。

從消化池的攪拌電耗看，節約了消化池容積，是有節電效能，但是CHP是在高壓下運行的，各類用于物料搬運、控制、熱源和冷源的泵送的電耗，相比于傳統消化會有很大增加，從Bran Sands實例看，噸處理量的電耗高達85.6 kW(1.96 MW*24*1000/548 t/d)，而傳統消化在20 kW以下，所謂電耗節約的說法亟需證實。

“厭氧消化池的有機負荷和水力負荷高得多，消化工藝很穩定。THP工藝使污泥的粘稠度降低，消化池的固體投配含固率高達8-12% , 是傳統消化工藝的兩倍。消化速率也大為提高，水力停留時間縮短到12-15天。所以，消化池的消化能力提高2-3倍。通常增加的THP工藝部分的投資與節約的消化池容的投資相當，并且還可以減少占地和提高消化性能。”。

從實例看，固體投配量低于這里所說的8-12%，傳統消化也并非一定低于4-5%，這是一個比較對象的選擇問題。消化速率以18天來設計，對比傳統消化工藝的時間按28天考慮，在投資方面相反是傳統消化占盡優勢(基于筆者假設的熱水解-消化項目完整投資50萬元/噸日)。在設計條件下，熱水解-消化工藝的投資必須降低到35萬元以下，方能與傳統消化的成本持平。

“傳統消化的絲狀菌產生的泡沫問題不復存在”。

泡沫問題不但仍然存在，而且還很嚴重，恰恰是Bran Sands廠未能解決的問題之一。是否通過熱水解殺滅絲狀菌就可徹底避免泡沫，這一說法值得懷疑。

“采用THP 后的消化穩定的產物(消化剩余污泥)是無菌的固體， 因為污泥在155-165攝氏度下處理了30分鐘， 所有的病原菌都被殺滅。無需進一步的干化來殺滅病原菌。 最終產品無臭無味，和土相似，滿足巴氏消毒的A級產品要求。可以用作肥料和土壤改良”。

采用55度高溫消化，同樣可實現滅菌。這一點兩者區別其實不大。

“沼氣中硫化氫含量低，不需要脫硫就可以進入后續的熱電聯產設備”。

這一點有待證實。青島麥島項目通過投加三氯化鐵，也同樣做到這一點。

2關于經濟性

從試算的結果看，筆者以為，要成功應用熱水解消化技術，應該有幾個前提：

消化后污泥的處置費高

只有這樣，才能凸顯熱水解+消化改善脫水性質、降低最終處置量的優勢，也因此才能獲得相比于傳統消化的經濟性;這一點非常重要，因為從直接運行費看，能夠改變熱水解與傳統消化成本關系的，除了熱水解的投資必須大幅降低外，只有最終處置費。

發電補貼價格非常高

惟其如此，才能凸顯多產沼氣、多發電的優勢;設計條件下，如果電費提高為2.1元/度，熱水解+消化的經營成本就會為正數。這一點對于理解英國業主的選擇很關鍵，要知道歐盟的厭氧發電電費補貼+上網電價可是國內的數倍!

污泥的揮發性有機質含量高

有機質低，整體熱水解+消化工藝的效能提升就有限，與其它工藝比，優勢將不明顯。如果投資僅為一半(甚至更低)的熱干化與工藝如此復雜的熱水解+消化具有同樣的經營成本的話，客戶顯然不會投資后者。

在英國Bran Sands項目上，采用的是天然氣，且干化成本被嚴重高估，因此沒有發電產出的原熱干化項目就顯得十分昂貴。在國內，熱能價格水平一般是以燃煤來統計的，水泥廠干化處置、電廠混燒甚至焚燒爐混燒其實都是以燃煤熱能價格為基準的，在此價格水平上，在國內實現熱水解+消化項目，亟需大幅度降低投資，使之比燃煤為熱源的熱干化更具優勢才行。

筆者以為，在污泥有機質含量低、污泥受重金屬污染、土地利用出路難保證、發電補貼有限、最終填埋處置費低的項目條件下，熱水解+消化工藝與傳統消化相比似乎沒有什么優勢，當然，這是指高濃度消化而言的，低濃度消化可能另當別論。
