總工·心得|地下污水處理廠的適應范圍、風險分析及對策

中國給水排水

導讀

面對傳統污水處理廠建設的用地、環保等諸多問題，甚至是難以逾越的鴻溝，地下污水處理廠提供了一種全新的選擇思路，甚至可能成為解決現實難題的的唯一方案。地下污水處理廠建設的必要性和可行性已通過許多工程實踐得以證明。地下污水處理廠具有良好的防護性、密閉性和熱穩定性，能更好地解決污水處理車間隔音、隔臭和隔熱（保溫）問題，能最大維度地利用土地資源，與周邊環境協調，具有良好的經濟、社會和環境效益。地下污水處理廠具有與傳統污水處理廠不同的優勢、劣勢，因此也具有其獨特的適應性。地下污水處理廠在當下城市設計和規劃中將體現更多的適應性，在未來“城市精細化設計”中發揮更大的綜合價值。

邱維（1975－ ），男，四川廣安人，碩士，高級工程師，廣州市市政工程設計研究總院總工程師，注冊設備工程師，注冊咨詢工程師，注冊造價工程師。從事給水排水工程設計研究20年，獲得國家、省、市工程優秀設計咨詢獎二十余項，發表學術論文十余篇，授權專利技術四項。

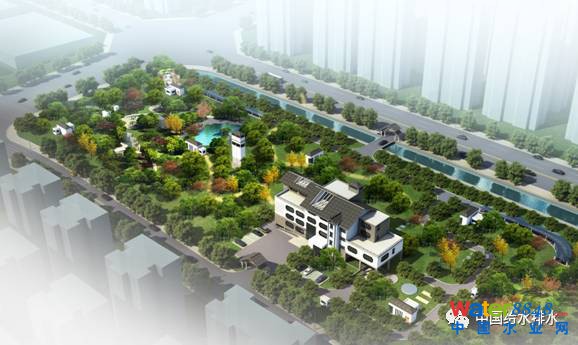

地下污水處理廠在結構形式上與傳統地上污水處理廠的本質區別是處理建構筑物整體或部分設置于地面以下天然形成的或人工挖掘的地下空間，并且運行人員可經常在地下空間內進行日常巡視、操作和維護等生產活動。地下污水處理廠及多種衍生形式都具有處理構筑物和操作空間的雙重封閉性共同點，均可防止噪聲、惡臭污染泄漏擴散，污染治理更為徹底。除了常規污水處理廠可能存在的一般風險外，地下污水處理廠因位于地下，其風險因素大大增多，風險發生后的危害程度也大大增加。很多時候，地下污水處理廠建設成為必然選擇，根本上緣于“城市發展”，其必要性典型邏輯“鏈條”如下：城市發展→城市化加�。ㄒ�(guī)劃失效）→人口密度增長、城區范圍擴大→過去的上游郊區變成城市密集區→城市污水量加大，但原污水干管、污水廠超負荷，且處于城市中心區難以擴容→上游新增污水廠成為最佳方案→上游土地緊張→傳統式污水廠占地較大、周邊居民反對、選址困難→占地小、環境友好的地下污水廠方案成為必需→同時污水就地收集、就地處理、尾水再生水兼做河道就地補水及周邊雜用水→廠區地面花園式環境為周邊居民提供休閑活動場所→綜合效益最優。廣州京溪污水處理廠、昆明市第九及第十污水處理廠即為典型案例。

1

地下污水處理廠可行性

①國家政策面及資金的支持（資金可行性）。當前，中央和地方政府十分重視城市水污染問題，經濟的發展、政策的保證、資金的投入以及多項措施的齊頭并進，地下污水處理廠高標準的水污染治理勢必將進入了一個新的階段。

②占地小利于污水處理廠落實用地（規劃可行性）。廣州京溪污水處理廠采用占地小的全地下式，只需常規污水處理廠用地的1/5，昆明市第九、第十污水處理廠只需常規污水處理廠用地的1/3。占地小的地下式方案最終能夠在寸土寸金的城市居住區內落實污水處理廠選址，實現用地規劃調整和污水規劃調整的可行性。

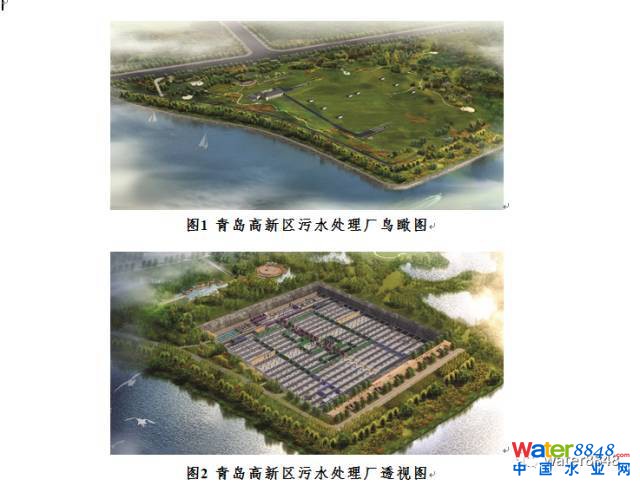

③環境友好利于周邊居民接收（居民支持）。地下污水處理廠環境友好性易于獲得周邊居民的接受和支持。地下污水處理廠能最大可能地兼顧“治污”與“污染”的矛盾，在治理區域污水的同時，保持良好的廠區地面環境，同時也讓緊鄰小區遠離臭氣、噪音等污染，清澈的尾水又補充河道，全方位地創造更好的環境。我國已建成的許多地下污水處理廠地面作為廠區綠化、小區花園、城市公園、休閑健身場地、停車場、道路、活水公園等多種用途。

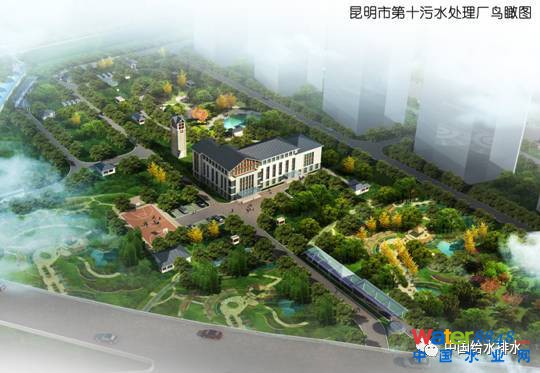

④與周邊小區環境兼容實現利益共享（企業支持）。地下污水處理廠理念更好地契合周邊地塊開發建設理念，易于獲得周邊開發企業的支持，實現多贏。如位于中心城區的昆明市第九、第十污水處理廠周邊建筑密集，因地下式方案用地節省、地面景觀與周邊地產開發的地面環境相協調等顯著優點，最終促成昆明市政府、業主與房產商的成功談判合作，打破多年用地僵局問題，實質性地推動了兩座地下污水處理廠建設。如今，這兩座地下污水處理廠建成后的地面為城市公園，成為周邊居民小區花園和休閑場所。

⑤技術可行性（技術支持）。現有污水處理技術、地下空間建造技術和管理技術已完全滿足地下污水處理廠的設計、建設、運行。例如，廣州市京溪污水處理廠已投產6年多，運行良好，社會反響較好。目前，我國數十座地下污水處理廠相繼成功建設和運行，均表明地下污水處理廠相關技術方面不存在壁壘。而且，隨著技術的不斷進步，地下污水處理廠將越來越體現更好的經濟可行性。

2

地下污水處理廠優勢、劣勢關聯性

地下污水處理廠具有占地小、隔臭、隔音、隔熱（保溫）、地面景觀好、與周邊環境協調等優勢，而且還能提高區域整體開發綜合價值。但是其劣勢也很明顯，如設計、施工難度相對較大，直接投資和運行成本相對較高，而且土建擴建難度大，風險因素增加。因此，建設地下污水處理廠時不能單獨考慮或過分強調某一個或幾個因素，因?yàn)楦鱾�因素一般存在內在的關聯，相互交叉。

①設計、施工難度加大的同時，征地拆遷難度減小。污水處理廠向地下空間拓展，地下深度變深，施工難度增加，平面組團和分層疊加因素倍增，精細化設計復雜；同時，平面占地變小，規劃落地變易，征地拆遷量變小，場地平整工作更易。綜合實施難度方面需要比選。

②工程直接費增加與征地拆遷等工程間接費降低并存。地下污水處理廠工程直接造價增加，同時，占地小帶來的減小征地拆遷費用等間接費用的好處，進而再考慮周邊環境改善、周邊土地增值帶來的經濟效益，其好處更加凸顯。項目經濟性方面需要比選。

③地面污染控制良好與運行成本增加正相關。惡臭、噪音等污染源控制在相對密閉的地下空間內，利于有效治理，避免逸散，必要的成本實現地面環境的保護，其投入、產出需要權衡。

④功能提升通常會導致工程投資增加。地下污水處理廠能實現地面功能的大大提升，必須同時面對投資、成本“價格”的增加，提升額外功能后“價值”在單一治污項目中的比較不在同一維度。例如，土地資源的節約和生態環境的改善等因素在生命周期尋優比選中不容忽視。因此，“價格”與“價值”需要權衡。

⑤技術進步推動優勢更突出而劣勢更弱。上述優勢、劣勢在不同的地區、不同的時期表現的權重各不相同。隨著經濟水平提高，技術在發展，地下污水處理廠方案的投資增幅越來越小，成本增量逐漸在經濟發展能承受范圍，各類風險因素可防可控，所以，地下污水處理廠作為一種選擇，將會越來越凸顯優勢，弱化劣勢，也必然推動地下污水處理廠的進一步發展。

3

地下污水處理廠適應性

污水處理廠采用地上式或地下式方案，應綜合考慮地區經濟發展水平、城市發展需求、污水處理廠標準定位、土地制約因素、環境約束條件等各個方面，在各個因素中尋求特定區域、特定時期的“平衡點”�？傊�，應貫徹“因地制宜”原則。

一般來說，地下污水處理廠具有以下方面的適應性：

①適應于城市快速發展的土地稀缺城區必須“見縫插針”新增污水處理廠。發展迅猛、規劃滯后造成城市上游必須新增污水處理廠，污水分散處理成為一種新的趨勢，面對土地稀缺，“被動”采用地下污水處理廠方案可能是唯一選擇。目前建成的很多地下污水處理廠包括廣州市京溪污水處理廠即為典型案例。

②適應于經濟條件較好的大中城市新建高標準污水處理廠。對于經濟條件較好的大中城市，地下污水處理廠建設將逐漸從“被動”發展到“主動”，包括城市規劃層面提前謀劃地下污水處理廠。預期未來，地下污水處理廠將從一種技術選擇發展為一種發展趨勢，是前瞻性建設高標準污水處理廠的體現。

③適應于城市綜合體、CBD、住宅區等成片新建或改造中配套建設高標準污水處理廠。污水處理廠的規劃設計提升至城市經營的更高高度成為城市設計新的方向。與城市綜合體、CBD、住宅區結合配套，提升區域整體標準和綜合價值，地下污水處理廠大有作為。例如，昆明第九、第十污水處理廠就是與緊鄰地產項目結合開發的項目，貴陽市彭家灣五里沖棚戶區改造污水處理綜合工程位于CBD中心。

④適應于城市公園、綠地等用地性質地塊上新建污水處理廠。市政設施與城市公園、綠地均為城市規劃用地的重要內容。地下污水處理廠與與城市公園、綠地能有機結合，土地共享，實現資源更大的利用價值。目前建成的很多地下污水處理廠地面都作為城市公園、休閑場地。

⑤適應于結合停車場、運動場、公共休閑場地、道路、廣場、公交站場、再生水廠等市政實施和其他地下空間合建多功能地下污水處理廠。污水處理廠與其他市政設施、公共設施結合建設，打造綜合功能的“市政設施群”，實現城市用地性質的跨界和融合，是未來“城市精細化設計”的一個方向。例如，貴陽市彭家灣五里沖棚戶區改造污水處理綜合工程采用全地下式，集地面公園、停車場及商場、公交車首末站、污水處理廠為一體的地下四層綜合工程。

4

地下污水處理廠風險分析

地下污水處理廠與常規地上式污水處理廠相區別，運行人員主要在地下空間內進行巡視、管養，除了保持正常運行中良好的地下空間環境外，設計還應特別關注潛在的風險因素，采取相應工程對策，指導污水處理廠的規范運行、管養，以確保地下污水處理廠的長期安全、穩定運行。

①洪水與池體漏水。地下污水處理廠因全部位于地下，易受洪水淹沒，也可能存在地下池體泄漏淹沒地下空間的風險。地下污水處理廠防洪標準一般應高于常規污水處理廠，除了廠區地面標高滿足基本的防洪要求外，還要再額外考慮超標洪水的風險控制，對于進入地下的道路通道、地面開口等存在洪水涌入的地點，均需特別加高（不少于0.5米安全超高），阻止遠超防洪標準的廠外洪水泄入地下空間。另外，還要考慮地下池體意外漏水，在地下最低點設置排水泵井，應對非常洪水、漏水的即時排干，避免淹沒地下空間。

②事故超量進水。地下污水處理廠處理能力限制在一定范圍，故超量進水大大超過設計處理能力，若不加控制或控制不當，可能造成地下空間淹沒風險。對于廠外污水收集系統，尤其是截流式合流制系統，應設計可靠的雨污合流水溢流措施；地下污水處理廠設計時應特別考慮進水事故限流措施，對于自流進水的地下污水處理廠在進水管上至少應設置兩道以上的安全截斷閘閥，如采用快速刀閘閥、液壓閥能快速進水水流；設計可靠的進水水位、水量自動監測和報警系統；采購可靠安全的進水閘閥設備，并保證安裝質量；除了常規雙電源外，另設消防備用電源進行關鍵進水閘閥的自動控制；加強常規的監控管理；進水泵房可優先考慮設在地下空間以外。

③工藝運行異常、設備設施故障。污水處理廠工藝運行異常造成不達標排放會形成重大的環保風險；可能面對水質、水量的沖擊負荷風險；可能存在生化池活性污泥膨脹、污泥中毒等工藝運行風險；設備故障造成少產、停產風險；通風除臭設備故障造成地下空氣惡化等。上述風險隱患一旦出現，對于規模較大的污水處理廠，后果非常嚴重。地下污水處理廠設計中應保證充足的安全性、可靠性，設計留足余地，保證工藝過程及關鍵設備在日常運營中的可靠運行，減少、避免并及時修復其出現的異常和故障，防患于未然。采用安全可靠工藝，并能應對沖擊負荷；加強水質、水量的在線監測，加強自動控制應對各種工況；重要設備均需要設置備用，必要時設置倉庫備用；設備定期安全檢測，定期保養，對起重機等特種安全設備，須由專業資質的機構進行定期檢測。

④火災爆炸及化學品泄漏。地下污水處理廠存在的火災爆炸風險點包括硫化氫、甲烷燃燒爆炸、電氣火宅（電纜、變壓器、開關柜）等。避免采用甲醇作為碳源（易爆），可采用乙酸等相對安全的碳源；避免地下空間儲存或使用氯酸鈉、活性炭、高錳酸鉀等甲類、乙類火災危險性化學物品；設置充足的火災監測和報警設施；地下空間內作業避免使用明火作業，嚴禁吸煙。另外，嚴格按照建筑設計防火規范進行消防設計。消毒、加藥工段可能涉及的化學品一般都有較強的腐蝕性，一旦泄漏，會造成嚴重污染。設計中盡量避開腐蝕性化學品的采用或泄漏。例如，避免采用氯氣消毒；消毒可采用紫外消毒；再生水消毒可采用次氯酸鈉溶液消毒，次氯酸鈉溶液儲罐可設于地面埋地，避免設在地下空間，密閉管路系統加藥避免泄漏；其他加藥盡量采用成品溶液，便于在密閉管路系統加藥；避免使用鹽酸等腐蝕性嚴重的化學品；作業人員應規范操作化學品的使用，采用必要的防護設施。

⑤作業人員安全風險。為避免噪音對作業人員造成傷害，設計時，對易產生噪聲的設備應選用低噪聲產品，如水泵、鼓風機、通風機等；對噪聲特別大的設備應另配隔音罩，如鼓風機；對噪聲車間采用多種降噪處理，如鼓風機房設計中考慮采用雙層隔音門窗等控制噪音的擴散，并設有吸音吊頂及吸音墻裙于建筑內部，消除噪音、對外界的干擾；作業人員進入噪聲車間應盡量限制時間，必要時應佩戴防噪設施。設計中電氣設備和電纜等盡量避免設在地下空間的最底層，保證較好的干燥環境，定期檢查、保養、維護電氣設備、設施，規范操作電氣設備，以免發生操作、檢修時的觸電危險�？紤]方便的地下巡視通道，設置完善的安全設施，包括穩定的蓋板、欄桿和必要的照明、警示牌等設施。進入池體作業時臨時使用安全的臨時爬梯，并配備充足的通風措施和空氣檢測設施，保證充分的安全。

⑥管理風險。運行管理人員管理操作不當，可能造成各種風險。管理上，逐步建立污水處理廠運行管理和規范操作責任制度，建立健全突發事故應對機制，逐步完善信息監測、故障分析、風險反饋、預防保養、知識管理等在內的風險管控體系，為污水處理廠的日常運行提供安全保障。

5

結語

地下污水處理廠逐漸地將從一種被動選擇發展為一種趨勢，主要從規劃層面提前統籌地下污水處理廠等地下市政設施建設；地下污水處理廠建設核心是關注與周邊生態和未來資源發展的交融以體現可持續發展的內在要求；地下空間利用技術、污水處理技術繼續發展將進一步增強地下污水處理廠經濟性、可行性，進而擴大其應用范圍；未來，地下污水處理廠設計將在提升至城市設計、城市經營的更高高度發揮更加突出的作用。

(更詳細內容參見《中國給水排水》第8期：“地下污水處理廠的適應性探討 ”、“地下污水處理廠風險分析及對策探討”，作者：廣州市市政工程設計研究總院邱維)

來源 ：

投稿郵箱：cnwater@vip163.com

這可能是史上最全的安裝工程造價整理！

來源 ：廣聯達造價圈

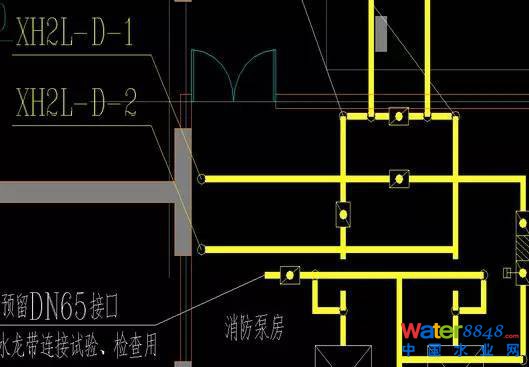

管道施工圖識讀

1.設計規范要求，暖氣支管不得小于DN20。

2.保溫常規做法-給水：防結露保溫，熱水：保溫，消防：不保溫，冷凍水：連閥門都需保溫，冷卻水：按設計要求，未要求可以不作。一般吊頂里的管道均需保溫。

給水：暗敷防結露保溫；明敷穿越門廳、臥室和客廳過門處必須做防結露保溫。

排水：暗敷做防結露保溫；明敷公共廁所座便上反水彎必須做。

管井里除消防、噴灑管道管道外均做保溫。

3.鍍鋅鋼管連接方式：≤DN100絲接，>DN100可焊接（需防腐），可法蘭焊接（需二次鍍鋅），少量可絲扣法蘭連接。

4.管道外皮距墻距離為25-50mm。

5. 采暖干管接立管時，當立管直線管段<15m時，采用2個90。彎頭，當直線管段>15m時采用3個90。彎頭。

6.施工時，排水管寧高勿低，地漏寧低勿高。

7.標高規定：室內管道一般為管中，室外管道排水為管內底，給水為管頂。

8.暖氣片中應與窗同軸。

9.閘閥：開關作用，阻力系數0.5；截止閥：調節開關作用，阻力系數19。

10.補償器分為：自然補償，方型脹力，彎頭，波紋補償器，套筒補償器，球型脹力，角質脹力。

11.集氣罐：干管末端，其管徑為末端管道直徑的4-6倍。膨脹水箱：穩壓、排氣、容納膨脹水、信號作用。氣壓罐：穩壓、排氣。

膨脹水箱共五根管道：膨脹管、循環管、溢水管、排污管、信號管。

集氣罐安裝位置：管道接口距集氣罐上端2/3，距下端1/3。

12.按照標準圖集，掌握熱媒入口情況。

13.PP-R管可以套用鋁塑復合管或給水U-PVC管道定額。

14.（1）剛性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管

Ⅰ型防水套管適用于鑄鐵管和非金屬管；Ⅱ型防水套管適用于鋼管；Ⅲ型防水套管適用于鋼管預埋，將翼環直接含在鋼管上。

（2）柔性防水套管一般適用于管道穿過墻壁處受有振動或有嚴密防水要求的構筑物。

一般管道穿外墻的管道加防水套管。穿水池的管道采用柔性防水套管。

若室外水位高采用柔性防水套管，若室外水位低采用剛性防水套管。

15.一般水表管徑比管道管徑小一號。

16.給水支管上凡是接兩個以上供水點，支管均加活接頭和法蘭。若支管接水表除外。

17. 規定：洗臉盆（洗菜盆）上邊緣距地800mm.

水嘴距臉盆上邊緣200mm.

拖布池水嘴距拖布池上邊緣300mm

座便給水距地250mm

臉盆給水距地450mm

18.立管出地面時必須加閥門和活接頭。

19.消火栓：

單栓 DN65 規范：栓口向外，不應安裝在門軸側

雙栓 DN65或DN50 消火栓箱厚度≥240mm

栓口中心距地單栓+自救卷盤 1.1m

20.水表的安裝：

住宅 ：閥門+水表

公共建筑 ：閥門+水表+閥門

室外 ：閥門+水表+閥門+泄水閥+減震等

21.清掃口：

接來兩個及兩個以上的衛生器具支管上應加清掃口，若有地漏可以不加。

立管檢查口：最底層和最高層必須設置，每隔一至二層設置。

干管長度穿越幾個房間每隔8-12m時應加清掃口或檢查口。

22.立管變徑必須采用大小頭，支管可以采用補心，如接水表變徑。

23.排水管道彎頭三通的選用：

橫管與立管應采用90度斜三通或四通

橫管與橫管應采用45度三通或四通

立管與排水干管（如出戶管）應用2個45度彎頭或半徑大于4倍D的90度彎頭

24.存水彎：P型——蹲便 S型——臉盆、小便斗

基礎知識

一、給水工程

（一）室外給水系統的分類

1.以地面水為水源的給水系統

2.以地下水為水源的給水系統

（二）室外給水系統形式：直流給水系統、循環給水系統、循序給水系統

（三）室內給水系統分類：生活、生產、消防

（四）室內給水系統組成：引入管、水表、管路、給水附件、升壓貯水設備、室內消防設備

（五）室內給水系統壓力組成：H＝H1+H2+H3+H4

H1＝引入管與最不利環路、最不利點的標高差

H2＝沿程和局部阻力

H3＝水表阻力

H4＝出水水頭（采暖循環泵只克服沿程和局部阻力，揚程35-40m）

（六）室內給水方式

1.簡單給水方式

2.設置水箱給水方式

3.設置水泵給水方式

4.設置水池、水泵、水箱給水方式

5.分區給水方式

6.氣壓給水方式

7.變頻給水方式

（七）室內給水系統管路圖式：上分、中分、下分

（八）室內給水敷設方式：明裝、安裝（注：埋墻的鍍鋅鋼管應做防腐）

二、排水工程

（一）污水及分類：生活、生產、雨雪水

（二）排水體制：合流、分流

（三）排水系統組成：室外、室內

三、供暖工程

（一）供暖系統分類

1.按使用熱媒不同：熱水、蒸汽、熱風

2.按循環動力分：機械、自然

3.按供回水方式分：單管、雙管

4.按供暖范圍分：局部、集中、區域

（二）熱水供暖系統的基本形式

1.上供下回雙管

2.下供上回雙管

3.垂直單管：順序式、跨越式、可調節順序式、倒流式

4.單一雙管系統

5.水平單管系統

6.分區供暖

7同程、異程

（三）供暖系統主要設備

1.膨脹水箱：（循含泵吸入口）定壓、排氣、容納膨脹水、信號作用

2.集氣罐

3.伸縮器：（高層使用）波紋伸縮器、套筒伸縮器、自然脹力伸縮器

四、 通風與空調

（一）空調分類

1.按空氣處理設備的設置分：

集中系統：空調機組直接供給各個房間

半集中系統：水冷機組—新風機組／風機盤管

全分散系統：水冷機組—風機盤管

2.按負擔室內負荷所用的介質種類分：

全空氣系統、全水系統、空氣-水系統、冷劑系統

3.根據集中式空調處理空氣來源分：封閉式、直流式、混合式

4.根據分部分：

空調風系統、空調水系統、凈化空調系統、制冷設備系統、水冷機組、冷卻塔

（二）主要設備：空調機組、新風機組、風機盤管

（三）通風系統：

1.送排風系統：人防、地下室、車庫（鋼板、玻璃鋼）

2.防排煙系統（鋼板、玻璃鋼、結構風道）

3.除塵系統

五、 鍋爐分類及型號表示方法

（一）分類

1. 按用途分：工業、供暖、電站、機車

2. 按提供載熱介質分：蒸汽、熱水

3. 按結構分：火管、水管、水火管混合

4. 按燃料分：燃煤、燃油、燃?xì)?/span>

5. 按燃燒方式分：手燒和機械

6. 按整裝方式分：快裝、組裝、散裝

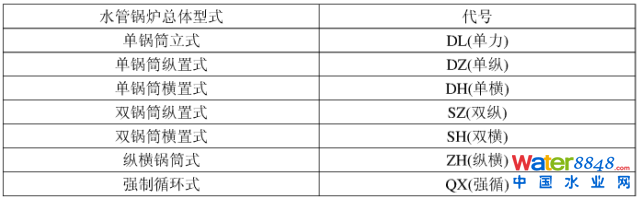

（二）型號表示方法

規范

一、給排水及采暖

1.閥門安裝前應作強度性試驗，從一批中抽10％，若抽取 10％合格率為95％或99.9％均為不合格。

強度性試驗壓力＝公稱壓力*1.5；

嚴密性試驗壓力＝公稱壓力*1.1

2.安裝在主干管的起切斷作用的閉路閥門應逐個作強度性和嚴密性試驗。

3.管道上的沖壓彎頭外徑應＝彎道外徑

普通沖壓彎頭 焊接鋼管

無縫沖壓彎頭 無縫鋼管

焊接鋼管DN100 公稱直徑

無縫鋼管 Φ100*4.5 外徑*壁厚

螺旋焊管 D109*4.5 外徑*壁厚

4.地下室或地下構筑物外墻有管道穿過時應采取防水措施，對于有嚴格要求的應作柔性防水套管。

剛性防水套管：一般設計未要求時采用；

柔性防水套管：設計要求部位、地下水位較高構筑物、水池；

5.管道穿越伸縮縫、沉降縫、抗震縫敷設時應采取下列措施：

加伸縮節：給水、噴灑加橡膠軟接頭；冷凍水加不銹鋼軟接頭

6.支架位置正確，應埋設平整牢固：

（1）設備、附件應設吊架、支架、托架

（2）末端、彎頭、三通

（3）按規范間距均分排布（注：噴灑末端應作防晃支架）

7.固定支架與管道接觸應牢靠嚴密。

8.滑動支架、滑拖和滑槽應留有3-5m間隙。

9.無熱伸縮的管道吊架吊桿應垂直安裝，有熱伸長管道吊架吊桿應向熱膨脹方向反向偏向。

10.固定在建筑構筑物上的管道支吊架不影響結構安全。

11.采暖、給水、熱水系統立管管卡的設置：

（1）樓層高度≤5m，每層必須裝1個

（2）樓層高度>5m,每層不得少于2個

（3）管卡安裝高度距地1.5-1.8m，2個管卡勻稱

（4）多層建筑給水、排水管徑大于25mm時立管可以不加支架，但排水立管最底層應加管墩。

（5）排水鑄鐵、給水鍍鋅鋼管立管應把支架做成落地卡。

12.有伸縮管道應加套管,采暖、熱水、冷凍、冷卻、凝結水穿墻、樓板應加套管，給水、消防、噴灑、排水不必要加。

13.給水管道：鍍鋅鋼管≤DN100螺紋連接，>DN100法蘭或卡箍連接；

給水塑料管和復合管可以采用橡膠圈接口、粘接、熱熔、專用管件與法蘭；

給水鑄鐵管：水泥粘口或橡膠圈；

銅管：專用接頭或焊接

螺栓擰緊后，突出螺母長度≤螺桿直徑的1／2，螺紋連接應外露2-3扣。

14.給水立管和裝有大于等于3個的配水點支管始端均應安裝可拆卸的連接件（如活接頭）但若有水表、法蘭閥門均不需加。

15.冷熱水：上熱下冷，左熱右冷。

16.防腐處理：埋地排水鑄鐵管：瀝青防腐；埋地鋼管（包括鍍鋅鋼管）：三級防腐。

17.水箱溢水管和泄水管應設在排水附近但不得與排水管直接連接。

18.立式水泵減震不應采用彈簧減震器。

19.室內排水管材：U-PVC排水管、鑄鐵管、混凝土管、組成洗臉盆和飲用噴水器到共用水封之間和連接衛生器具排水短管處可用鋼管。

帶1個大便器的支管≥DN100，帶1個大便槽的支管≥DN150，接3個以上衛生器具支管≥DN75

20.室內雨水管：給水鑄鐵管、給水塑料管、鍍鋅鋼管、黑管（內防腐）

21.立管檢查口每隔一層加一個，最底層和最高層帶衛生器具必須加。

22.排水立管和主干管（如入戶管）應作通球試驗，球直徑》排水管道直徑的2/3。U-PVC排水立管應加伸縮節或三通（帶伸縮節）和阻火圈（或防火套管）。伸縮節間距不大于4米。

23.連接2個或2個以上的大便器或3個或3個以上的衛生器具橫管應設掃出口。（清通設備）

24.水平管與水平管道，水平管與立管應采用45度三通或45度四通，90度斜三通或90度斜四通。立管與排水管應采用2個45度彎頭或曲率半徑不小于4倍管徑的90度彎頭（TY三通）。

25.排水通氣管高出屋面300mm,必須大于積雪厚度（非上人屋面）北京規定為600mm。

26.通向室外排水管穿墻或基礎必須下反時，應采用45度彎頭或三通，并應在垂直管段設掃出口。

27.室內熱水分為：全循環、半循環、不循環。熱水管道應盡量利用自然補償熱伸縮（彎頭、方形脹力）

28.水管道應進行沖洗，罐體不作水壓試驗只做灌水試驗。熱水供回水、集水缸、分水缸、熱水箱等均應作保溫。敞口水箱應作滿水試驗，密閉水箱應作水壓試驗。

29.衛生器具安裝應采用預埋螺栓或膨脹螺栓固定。衛生器具應作滿水試驗和通水試驗。

給水管道距地高度：洗臉盆450mm,座便器250mm,浴盆670mm,淋浴器1150mm,蹲便器（手動自閉式）600mm,立式小便器1130mm,掛式小便器1050mm

30.室內采暖鋼管：焊接鋼管《DN32螺紋連接，>DN32焊接

31.管道坡度：汽水同向熱水管道、蒸汽管道和凝結水管道坡度千分之三，不得小于千分之二。汽水逆向流動，熱水管道、蒸汽管道坡度大于等于千分之五。散熱器支管坡度等于1％，坡向應利于排水和泄水。

32.平衡閥和調節閥（系統主干管）都具有方向，具有壓力區間。

33.方型補償器應有整根無縫鋼管煨制。

34.散熱器支管長度>1.5m時應安裝管卡。

35.上供下回系統的熱水干管變徑應頂平偏心連接，蒸汽干管變徑應底平偏心連接。

36.高溫水（110-130度）加法蘭或法蘭閥門。

37.非高溫水吊頂里的管道最好不用活接頭，而用法蘭閥門或絲扣閥門加一對法蘭。

38.散熱器帶足片，14片以下2個腿，14片以上3個腿。20片以上拉條。

39.過濾器：水泵入口處加，較小。

40.除污器，采暖系統整個樓、換熱站、鍋爐房回水管家除污器，較大。

除污器一般須加旁通管。主要清通、易壞設備均應加旁通附件。

二、通風空調

1.工程中所選用的外購風管，還必須提供相應的產品合格證明文件或進行強度和嚴密性的驗證。

2.通風管道規格的驗收，風管以外徑或外邊長為準，風道以內徑或內邊長為準，非規則橢圓形風管參照矩形風管，并以長徑平面邊長及短徑尺寸為準。

3.鍍鋅鋼板及各類含有復合保護層的鋼板，應采用咬口連接或鉚接，不得采用影響其保護層防腐性能的焊接連接方法。

4.風管的密封應以板材連接的密封為主，可采用密封膠嵌縫和其他方法密封。密封膠性能應符合使用環境的要求，密封面宜設在風管的正壓側。

5.風管材質：普通鋼板、鍍鋅鋼板、不銹鋼板、硬聚氯乙稀、有機玻璃鋼、無機玻璃鋼（相應的玻璃布層數不少于規范規定，其表面不得出現反鹵或嚴重泛霜）

6.防火風管的本體、框架及固定材料、密封材料必須為不燃材料，其耐火等級應符合設計的規定。

7.復合材料風管的覆面材料必須為不燃材料。

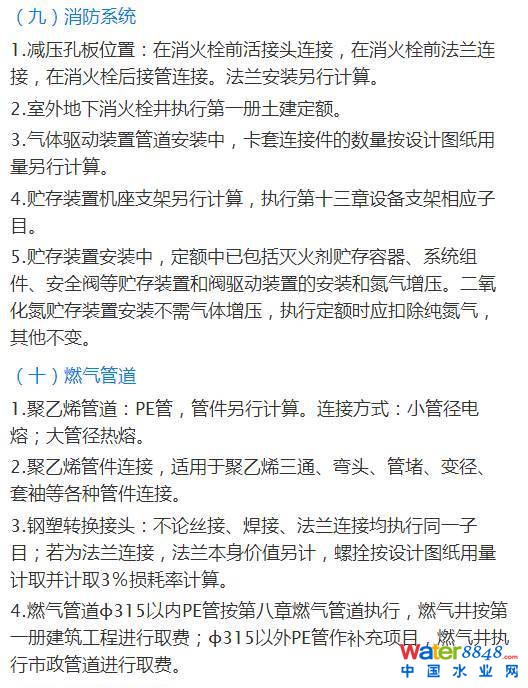

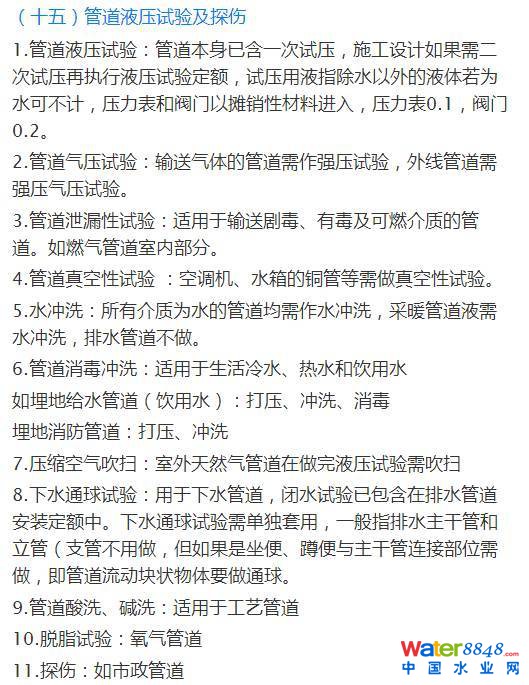

定額

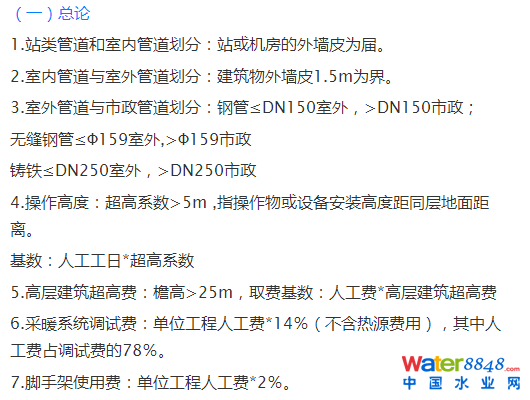

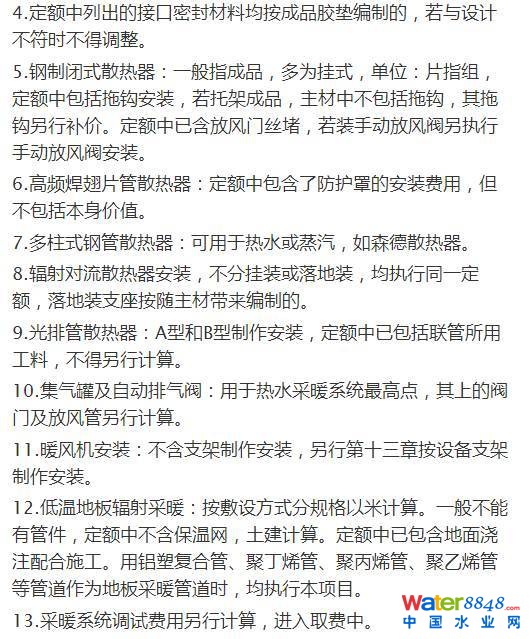

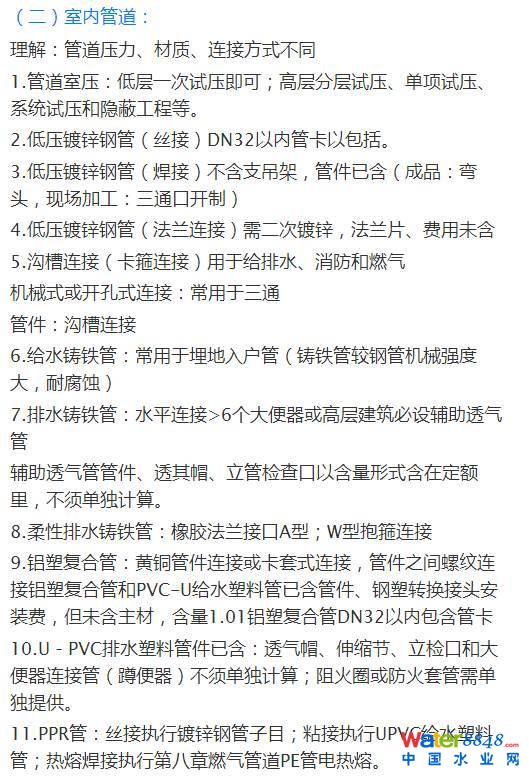

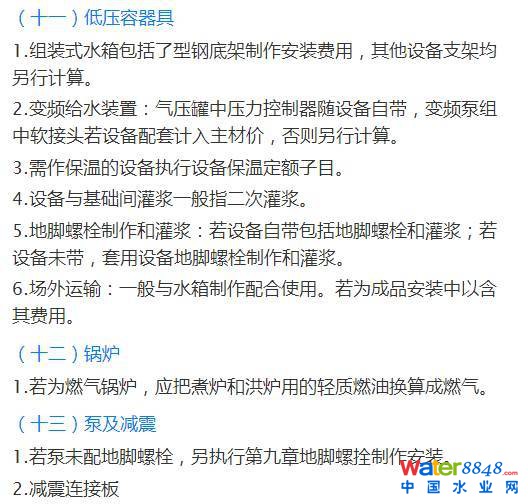

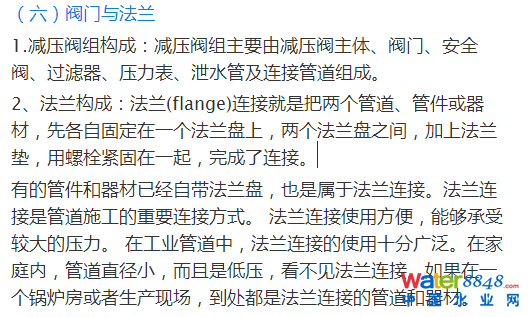

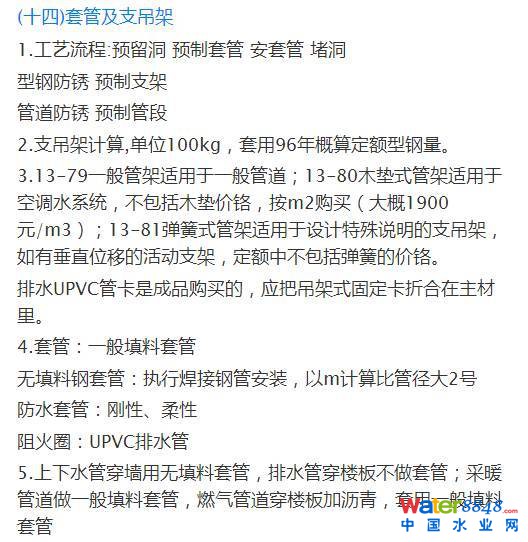

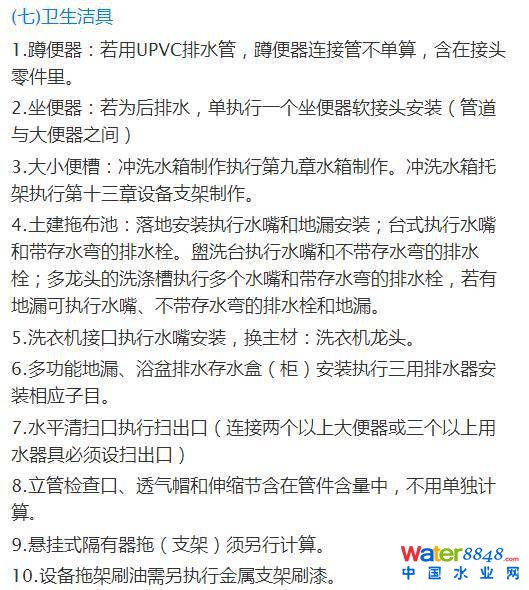

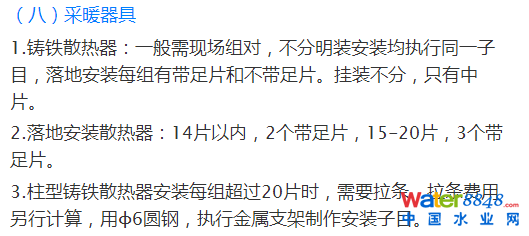

一、排水、采暖定額

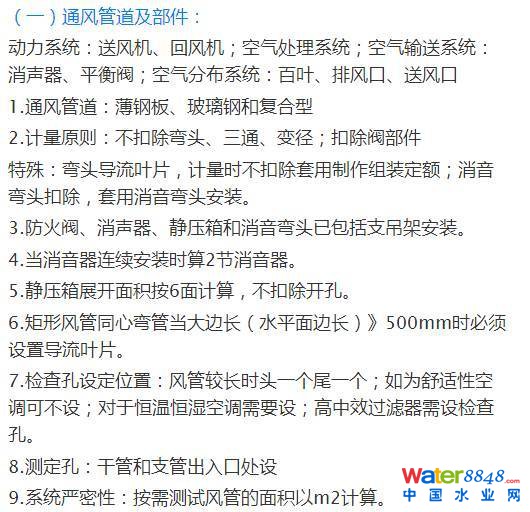

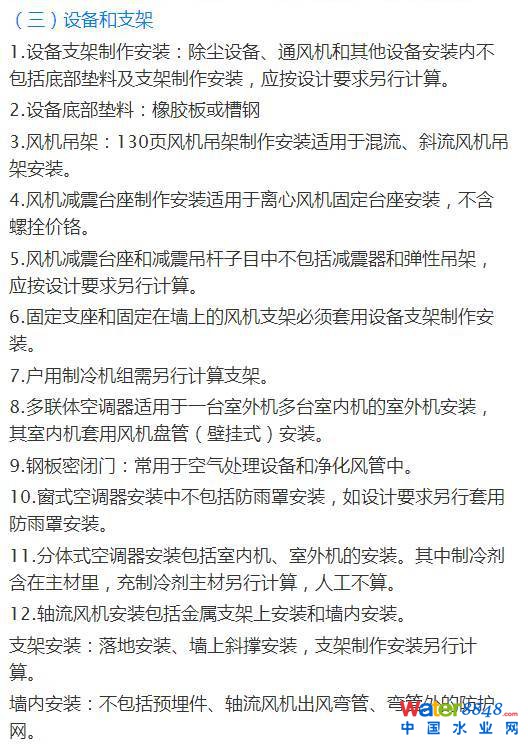

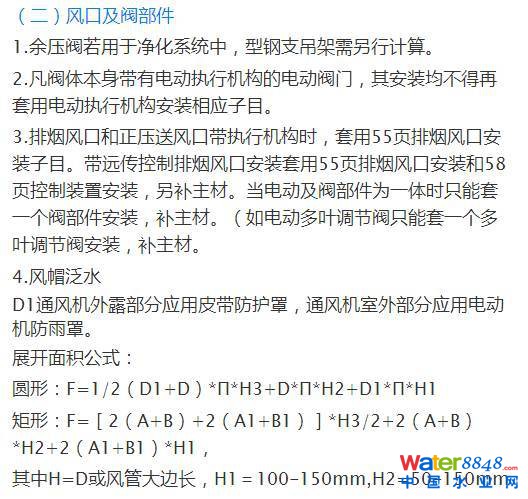

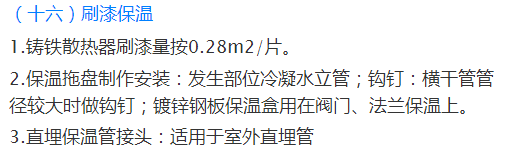

二、通風、空調定額

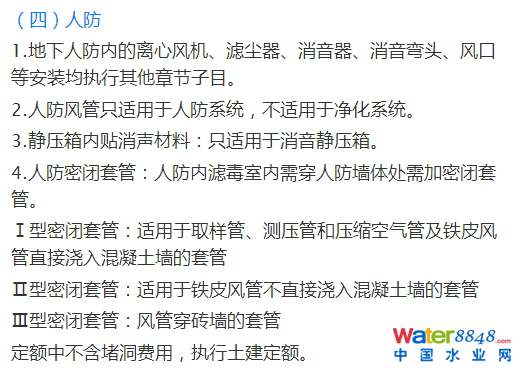

（內容來源于網絡）

住房和城鄉建設部

主辦單位：

北京工業大學

1

2

3

8：20—8：40

8：40—9：05

9：05—9：30

9：50—10：15

29.題目：城市污水包埋菌脫氮技術研究

報告人 ：北京工業大學 李軍 教授 /博導

10：15—10：35

30.題目：污水處理廠提標改造的GBR工藝

31.題目：高效潛污泵及其系統在提標改造中的應用

報告人：澤尼特泵業(蘇州)有限公司 陳劍皓 銷售經理

32.題目：水與空氣，無油螺桿鼓風機在污水處理中的應用

33.題目：:超微孔曝氣器實用案例中的性能分析

34.題目：南方地區污水處理廠提標改造技術及案例分析

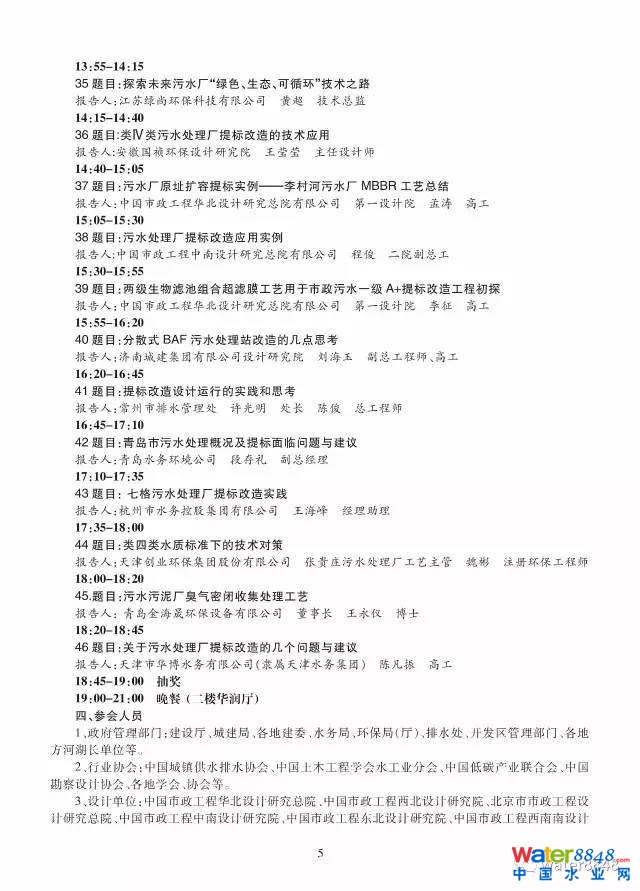

13：25—13：55

35.題目: A2/O不宜作為污水處理升級改造工藝

36.題目：探索未來污水廠“綠色、生態、可循環”技術之路

報告人：江蘇綠尚環�？萍加邢薰�司 黃超 技術總監

37.題目: 類Ⅳ類污水處理廠提標改造的技術應用

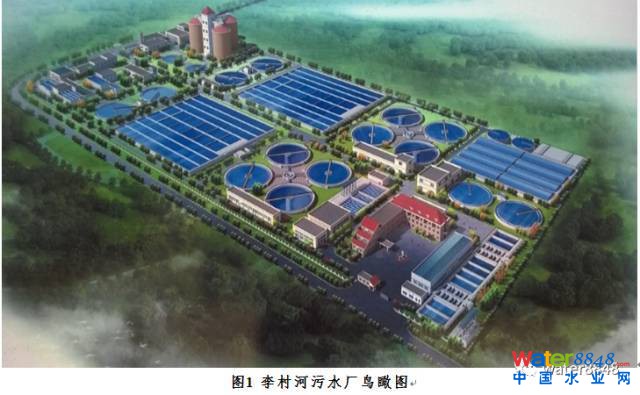

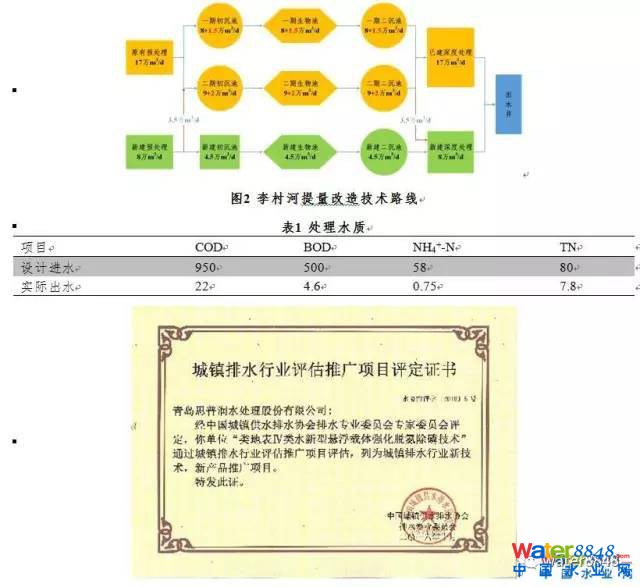

38.題目:污水廠原址擴容提標實例——李村河污水廠MBBR工藝總結
