題 目：助力污泥資源化之路-- 高效環保的絞壓式脫水機工藝組合介紹
報告人：蘇伊士新創建有限公司 顏瑩瑩 污泥市場經理
顏瑩瑩：大家下午好，我今天匯報的題目是“助力污泥資源化之路，高效環保的絞壓式脫水機工藝組合介紹”。今天介紹的內容包括四個部分，首先是背景介紹。第二部分介紹絞壓式高干污泥脫水機的工作原理和特點。第三、第四部分，介紹一下兩個組合工藝，第一個是熱調質之后的污泥深度脫水。第二個組合工藝是深度脫水后的污泥干化焚燒。
第一部分是背景介紹。首先借此機會介紹一下蘇伊士集團最近的一個變化。2017年3月份法國蘇伊士集團將其在大中華區的業務和香港新創建集團進行整合，成立了蘇伊士新創建有限公司。蘇伊士占其中58%的股份。我們未來將以“蘇伊士新創建”為單一品牌，以統一模式管理新公司在中國大陸、香港、臺灣和澳門的業務。
接下來是我本次介紹內容的背景信息。在十三五規劃中，針對污泥的處理處置，提出要鼓勵采用能源化、資源化的技術手段，盡可能回收利用污泥中的能源和資源。這使我們聯想到，在中國，從過去跟現在更多的是把污泥作為廢物，所以我們的關注點是在減量的同時盡量減少能源和資源的消耗，以及減少環境的代價。在未來，根據十三五規劃給我們指明的方向，要更多地進行污泥資源化利用，包括兩個方面，第一個是廠內的資源化利用，不單是污泥，在整個污水處理廠流程設計中應盡可能實現能量和資源的回收利用。以污泥部分為例，推廣沼氣發電和磷回收等工藝路線。廠外的資源化利用，主要是指污泥的土地利用或者焚燒綜合利用，例如制水泥、發電、以及建材利用等方式。實現污泥資源化利用的關鍵在于系統整體的高效性，這源于整個系統各個環節工藝流程的高效、低能耗。為了滿足污泥資源化利用的需求，機械脫水作為其中的重要工藝環節，需要滿足新形勢下的要求，首先是脫水之后干度要高，這實現最大程度的減量，并可以最大化污泥的熱值。第二是低藥劑投加量，實現真正意義上最大程度的減量，并可以最小化對后續利用的不利影響。
基于以上的要求，蘇伊士推出創新工藝，絞壓式高干脫水機TWIST。TWIST是一種創新工藝，是基于活塞壓濾工藝的高效污泥脫水技術。最初的設計是應用于食品飲料行業的固液分離。其實榨取果汁跟污泥脫水是原理相通的，只是需求是相反的。榨取果汁是把汁留下，把渣去掉。而污泥脫水是把泥餅留下，把濾液去掉。這項技術特別適用于給水污泥或者不同類型的污水污泥的深度脫水，可以達到機械脫水的極限。蘇伊士自2011年開始在全球推廣這項技術。

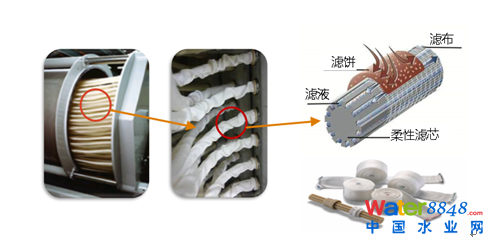

第二部分產品介紹。TWIST采用活塞壓濾的工作原理，采用活塞壓濾的工作原理，通過一個液壓驅動的活塞使高壓作用于處于活塞缸套中的污泥上，被擠出的間隙水經由安裝在缸套和活塞間的半剛性的排水束管排出，從而達到高效污泥脫水的目的。與傳統壓濾技術相比，其不同點主要在于兩個方面。第一是腔體是旋轉的，旋轉速度約為5~6轉每分鐘，這使得排水塑管之間相互碰撞并帶來紊流，泥餅在腔體內不停的破碎和重組，同時，與濾布的接觸面在不停的切換，提高了脫水的效率。第二是加壓和泄壓交替，舉個生活中的例子——擰毛巾。如果要把毛巾擰干，我們通常的做法是擰一下松一下，多擰幾次，而不是持續用力，一次性將毛巾擰干。第一種方式可以達到更高的干度，時間更短，效率更高。此外，加壓卸壓交替的過程可以使空氣沿著水排出的方向，反方向進入，對濾布進行泥餅的吹脫，是濾布自清潔的過程，使抗堵塞性大大的提高。因此，絞壓式高干脫水是一種創新的工藝，具有高效、自清潔的特點，可以達到機械脫水干度的極限。
TWIST采用序批式工作方式，根據不同污泥的脫水性能，每個批次的時間約為70-120分鐘，每天大概可進行10-12個批次。每個批次包括三個步驟，分別是進料，壓榨和卸料，其中進料過程約為一個小時，壓榨約為一個小時，卸料約為五分鐘。在進料和壓榨的過程中，整個腔體是封閉的，之后卸料的過程腔體打開，所以系統的臭氣量非常低。
通過視頻大家可以直觀的了解TWIST的工作原理。TWIST的3個工作步驟可以分解為4個模塊，分別是填充，壓縮，卸壓和卸料。其中，進料過程是重復進行填充和壓縮，壓榨過程是重復進行壓縮和卸壓，卸壓過程僅包含卸壓模塊。
為何TWIST能夠達到機械脫水干度的極限？傳統的壓濾方式，泥餅和濾布之間的接觸面不變，所以會導致泥餅在靠近濾布的區域干度較高，而靠近中間的區域干度較低，甚至?xí)兴莸拇嬖�。�?/span>TWIST的運行過程中，泥餅不停的破碎和重組，并且與濾布的接觸面不停地進行切換，所以污泥顆粒很小，同時干度非常均勻，并且脫水之后的污泥形狀非常接近松散的土壤，這有利于后續資源化利用或者是提高后續干化的效率。
TWIST的工藝特性。簡單來說，TWIST結合了板框脫水機高干度的特點，同時結合了離心脫水機高度自動化的特點。展開來講，首先TWIST的脫水污泥含固率比較高，跟傳統的脫水技術相比，污泥體積可以減量30%以上。第二是自動化程度非常高，可以做到100%無人值守，包括卸料。第三是可靠性非常高，可以7×24小時連續運行，全年運行時間可超過八千小時。第四是高效脫水，不需要添加任何的石灰，通常只需要投加PAM就可以實現深度脫水。第五是占地小，與板框相比，占地面積小20%。第六是系統便于操作。最后是環境友好，臭氣量非常低，噪音也很小。

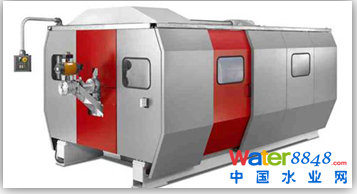

目前TWIST一共有4個產品型號，分別是HPS3007、HPS6007、 HPS7507和HPS12007。最大的型號單臺處理量可以達到19.2噸絕干泥每天，大概合五萬噸每天的污水處理廠用一臺就夠了。單臺最大尺寸約為10×3×3米。
TWIST的安裝需要一層半的結構，上面是設備安裝層，下面是脫水污泥的輸送層。它的控制非常簡單，通過一塊液晶屏進行控制，進行簡單參數的輸入后，就可以實現100%的自動運行。
蘇伊士從2013年開始在中國推廣這項技術，也進行了大量的中試。其中，在污水廠的污泥脫水，TWIST的試驗結果是：脫水干度從30%到49%。對比原來的技術，通常是離心和板框，都有顯著的提高。同時藥劑投加量比較低，只需要投加PAM，投加量在千分之三到百分一的范圍。在給水廠排泥水脫水的應用中脫水性能更好，可以達到60%干度，并且PAM投加量更低，大約為千分之三到千分之六的范圍。脫水之后污泥的性狀特別接近松散的如讓。我們中試的設備目前在國內，是通過集裝箱進行運輸，尺寸大約是6×2.5×2.5米，處理量約為最小型號的1/10。如果現場有人對我們的設備感興趣，可以聯系我，到現場進行實驗，直觀的感受TWIST的脫水性能。
截至目前，TWIST在全球有超過60個污泥脫水項目業績，客戶涵蓋市政和工業，主要集中在歐洲。在國內目前已經有兩個業績，一個是香港沙田污水處理廠污泥脫水，另一個是上�；@區的給水廠排泥水脫水。香港沙田項目的污泥脫水干度是30%，處理的污泥是以消化污泥為主，脫水污泥直接進入污泥焚燒廠進行焚燒。上�；@區的排泥水脫水后達到50%的干度，采用資源化的處置方式——制磚。
小結一下，第一，Twist是一種創新的污泥脫水工藝，具有全自動化高效先進可靠的特點。第二，TWIST工藝的脫水性能夠達到機械脫水的極限，優于傳統脫水工藝，污泥減量可提高30%以上，顯著降低后續處理處置成本。第三，TWIST工藝清潔緊湊，環境良好，并且易于操作維護。
第三部分是組合工藝介紹，熱調質后的污泥深度脫水。熱調質的方法主要有兩種，第一種是熱水解，這也是今天會議的熱點。TWIST在英國有大量的業績，驗證了TWIST可以使熱水解后的污泥脫水干度達到40%以上，并且只需要投加PAM，無需添加石灰和無機鹽，益于后續資源化的利用。第二種是水熱碳化，它比熱水解溫度更高，壓力更高，脫水之后達到的干度也更高。結合TWIST，最終脫水干度可以達到70%以上。干度提高帶來的好處是污泥熱值的提高。對比熱水解，假設熱水解后脫水的污泥干度達到50%，水熱碳化后脫水干度達到65%，脫除的水分僅增加了16%，但是泥餅的熱值從6兆焦每千克提高到 9兆焦每千克，熱值提高了50%。因此，水熱碳化后脫水的污泥熱值更高，更適合作為生物質燃料使用。熱調質之后深度脫水，因?yàn)楦啥瓤梢赃_(dá)到50%~70%的范圍，因此可以替代部分熱干化，并且所需要消耗的熱量?jī)H是熱干化的50%。所以僅從能耗的角度來看，相比熱干化，熱調質之后深度脫水的優勢非常明顯。
介紹應用案例。介紹一個英國的熱水解污泥深度脫水的應用，位于倫敦泰晤士水務旗下的三個污水處理廠，分別是Beckton, Crossness和Long Reach。其中，Beckton和Crossness這兩個廠的污泥處理量占英國全國污泥處理量的37%。之前的處理方式是將污泥脫水到20%的干度，進入污泥焚燒廠進行焚燒。由于干度較低，因此需要添加大量的天然氣才能焚燒，為了降低能耗以降低運行費用，泰晤士水務在進行了多種方案的試驗對比后，決定采用熱水解消化后通過TWIST脫水的方案，達到40%以上的污泥干度，實現污泥的自持焚燒。
這幾個項目目前的運行情況非常良好，隨著污泥量的增加，客戶也因此再加訂單，今年又增加3臺TWIST。熱水解消化污泥脫水的最終干度可以達到45%，并且只要投加PAM，投加量大概1-1.2%。脫水污泥的性狀接近松散的土壤，脫水濾液也很清。
泰晤士水務在確定方案前，先進行了試驗對比。我們截取2013年的7月25-2013年8月13日期間的試驗數據，污泥脫水干度在43-45%的區間，藥劑投加量區間為1-1.2%，波動很小。期間進行幾十次的實驗，數據重復性非常好，表現非常穩定。根據泰晤士水務的相關報道，采用熱水解消化和TWIST脫水的工藝路線后，三個污水處理廠的污泥處理處置費用每年減少200萬英鎊。我搜集整理了不同機械脫水技術在熱水解污泥脫水的表現。因?yàn)殡x心脫水的方式不太適用細小顆粒，因此離心脫水及對熱水解污泥的表現不好。帶式脫水，應用比較多的，可以達到29-32%的干度。板框脫水在國外的應用比較少，脫水干度可以達到37%左右。TWIST可以達到40-45%的干度，并且只需要投加PAM。此外，我們對國內的熱水解消化污泥進行了TWIST的脫水試驗。選擇了多種絮凝劑，最終泥餅干度均超過40%，并且PAM投加量最低只需要4-5千克每噸絕干泥，合每噸干泥的脫水藥劑費用不到150元。這也是一個非常好的表現。
最后介紹另一個組合工藝，深度脫水后的污泥干化和焚燒。這部分內容主要是討論引入TWIST之后，結合蘇伊士已有的熱干化和焚燒工藝進行的優化。蘇伊士最廣為人知的熱干化技術是兩段式干化，技術路線是離心脫水到20%左右干度進入第一段干化（薄層蒸發器），干化到35%的干度后進入第二段干化（帶式干化機），最終到70-90%的干度。引入TWIST以后，可以用TWIST代替原來的離心脫水機以及第一段干化，直接到污泥干度35%，降低了系統復雜性。同時，因?yàn)槲覀冊黾恿藱C(jī)械脫水占整個污泥處理處置系統的比重，將TWIST作為整個系統的核心設備之一，因此系統能耗降低，運行費用也降低了。
污泥焚燒。深圳的上洋污泥焚燒廠采用的是蘇伊士的預干化-高溫流化床焚燒技術，技術路線是污泥離心脫水到20%的干度，進行半干化到35%左右的干度，再進入流化床焚燒。我們同樣也可以把離心脫水+半干化替換成TWIST，通過TWIST脫水到35%干度直接進入到流化床焚燒，降低系統的復雜性。
如果考慮到能耗，我們假設一個案例，對比兩段式干化和TWIST+一段式干化兩者的差別。假設十萬噸每天的污水處理廠，如果采用兩段式，需要飽和蒸氣大概是86噸每天，如果采用TWIST加一段式干化的工藝，需要飽和蒸氣只需要50噸每天，這樣可以減少40%的飽和蒸汽用量，這樣對整個系統運行的費用減少約10%。對于焚燒，我們同樣基于剛才的案例，如果采用離心脫水+半干化+流化床焚燒，需要天然氣2600立方米每天，如果用TWIST脫水后直接進入焚燒爐進行焚燒則只需要850平方米每天，可減少2/3天然氣使用量，并取消了中間的熱干化，最后污泥焚燒產生的廢熱加熱余熱鍋爐可以產生蒸汽36噸每天，核算下來整個系統的能耗可以降至零。
組合工藝部分總結，第一，TWIST與熱水解預處理工藝相結合，可以提高污泥干度至45%左右，顯著降低后續處置成本，并且只需要投加APM，有利于污泥的土地利用和焚燒。第二，TWIST與水熱碳化工藝相結合，可以提高污泥干度至65%左右，與熱干化技術相比，可以減少系統能耗50%以上，顯著降低運行成本。第三，利用TWIST工藝可對熱干化或焚燒工藝進行改進，顯著降低系統熱耗，簡化工藝流程，優化處理成本
