- 曝氣生物濾池(Bioligical Aerated Filter)是一種新型污水生物膜處理技術,其系列工藝具有極好的脫氮和有機物降解效果,可直接將市政污水處理達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標準或《城市污水再生利用城市雜用水水質》(GB/T18920-2002)標準。
- 我公司十余年來一直從事曝氣生物濾池(BAF)工藝的研究和推廣,建設有“生物膜法水質凈化及利用”教育部工程技術研究中心和國家環保部曝氣生物濾池工藝示范工程,并建立了全國最大的曝氣生物濾池(BAF)系列設備生產與制造的產業化基地,在國內率先應用于市政污水、工業廢水處理和中水回用工程,已完成100多項采用該工藝的污水和中水處理示范工程。
- 由我公司消化吸收創新改進的曝氣生物濾池工藝技術,揉合了多項專利。它的最大特點是使用一種新型的生物濾料,其表面開口孔隙內生長有微生物膜,污水由下向上或由上向下流經表面長滿生物膜的濾料時,污水中的有機物及氮得到降解。同時濾料層有效截留污水中的SS和老化脫落的生物膜并進行固液分離。定期利用處理后的出水對濾池進行反沖洗,促進濾料表面老化生物膜的脫落,排除被截留的SS和老化脫落生物膜,使高活性的新鮮生物膜與污水直接接觸,提高了降解速率和效率,使出水穩定達標。
- 目前我公司開發的曝氣生物濾池組合工藝主要有:ABAF/OBAF前置反硝化脫氮工藝、后置反硝化脫氮工藝、復合生物濾池脫氮工藝、單級同步除碳硝化工藝、兩級除碳硝化工藝、交替曝氣的生物濾池除磷工藝、加壓曝氣生物濾池工藝等。
前置反硝化工藝
工藝流程圖:
污水經格柵去除粗大漂浮、懸浮物后,經過提升泵房,進入出沉池去除部分SS、COD、BOD等物質,經預處理的污水采用上向流進入第一級ABAF濾池,利用回流液中的硝態氮進行反硝化作用、并消耗降解部分COD和BOD,污水進入第二級 OBAF濾池后,對剩余的COD、BOD進一步降解,同時利用消化作用大量降解氨氮,形成硝態氮,出水進入清水池貯存待反沖洗用,部分出水回流到ABAF進水口用于反硝化。生物處理以外連接化學除磷工藝,可保證出水總磷≤ 0.5mg/l,NH3-N ≤ 5 mg/l,TN ≤ 10mg/l。運行過程中,濾池運行一段時間后需對濾池進行反沖洗;反沖洗采用氣水聯合反沖洗,反沖洗污水通過反洗緩沖池返回沉淀池,與原污水混合進行處理。
適用范圍:適用于市政污水處理和深度處理及現有污水廠的提標改造。除有效降解有機物外,可顯著提高氮的去除率。
業績表
工程名稱 |
投產時間 |
工程規模 |
亳州市潐城區渦北污水處理廠工程 |
2011 |
2.0萬噸/日 |
周行污水處理廠一期工程曝氣生物濾池設備采購、安裝與工藝調試總承包項目 |
2011 |
2.0萬噸/日 |
余杭污水處理廠二期工程提標改造 |
2011 |
6.0萬噸/日 |
良渚污水處理廠二期工程提標改造 |
2011 |
5.0萬噸/日 |
湖州東部新區污水處理廠提標改造工程 |
2011 |
5.0萬噸/日 |
北京盧溝橋污水處理廠提標改造工程 |
2011 |
10萬噸/日 |
亳州市古井鎮污水處理廠工程 |
2012 |
5000噸/日 |
唐家橋污水處理廠 |
2013 |
6.0萬噸/日 |

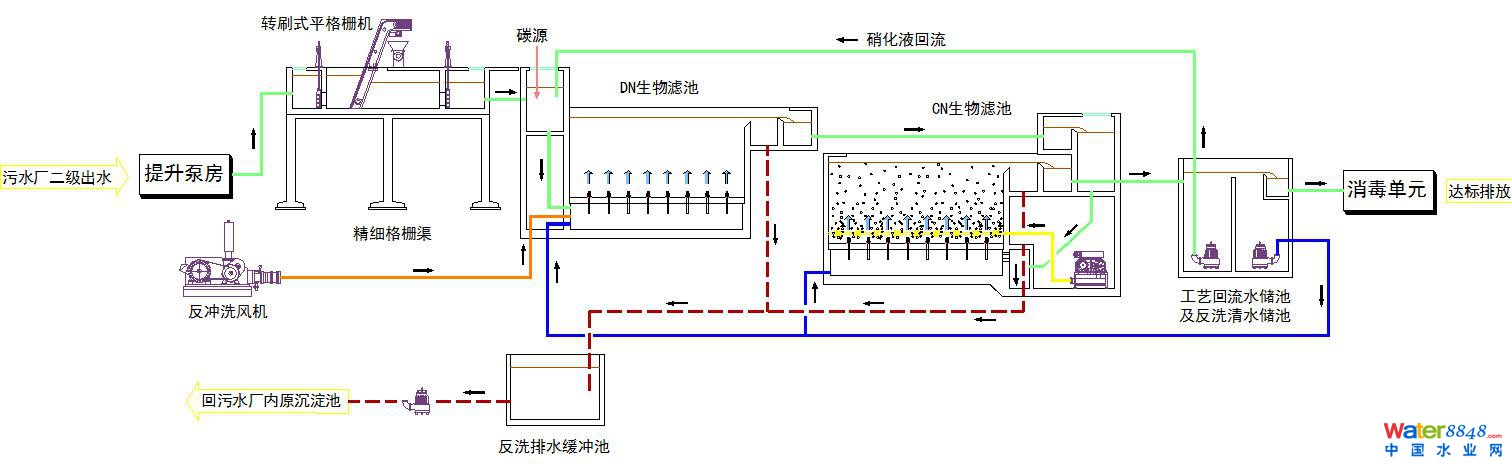

污水首先進入微濾機,將來水中的細小塊狀、顆粒狀以及纖維狀物質過濾截流掉,保留污水中有機物、氮、磷為主的污染物質;經過物理過濾的出水進入缺氧反硝化生物濾池,進行缺氧過濾,采用上向流形式,在缺氧條件下降解部分有機污染物,同時將水中的硝態氮還原成氮氣而完成脫氮過程;經過缺氧反硝化生物濾池處理后的出水進入好氧硝化生物濾池,進行氧化過濾,采用上向流形式,將水中剩余的有機污染物、氨氮進行氧化分解和轉化,有機污染物最終分解為二氧化碳和水等無機物,氨氮氧化成硝酸鹽,出水進入清水池貯存排出,將此含有大量硝酸鹽的部分污水回流至缺氧反硝化生物濾池使其完成缺氧脫氮過濾;經生物過濾系統處理后的出水再進入化學除磷濾池,進行除磷過濾。采用上向流形式,利用除磷陶粒濾料的溶入、釋放鈣離子作用,促使磷酸根離子與鈣離子反應,生成磷酸鈣沉淀物,達到良好的除磷效果,從而使污水得到全面凈化,最終污水經清水區由出水渠排出,此時污水已經達到了《城鎮污水廠污染物排放標準》GB18918——2002一級A標準。
工藝流程:

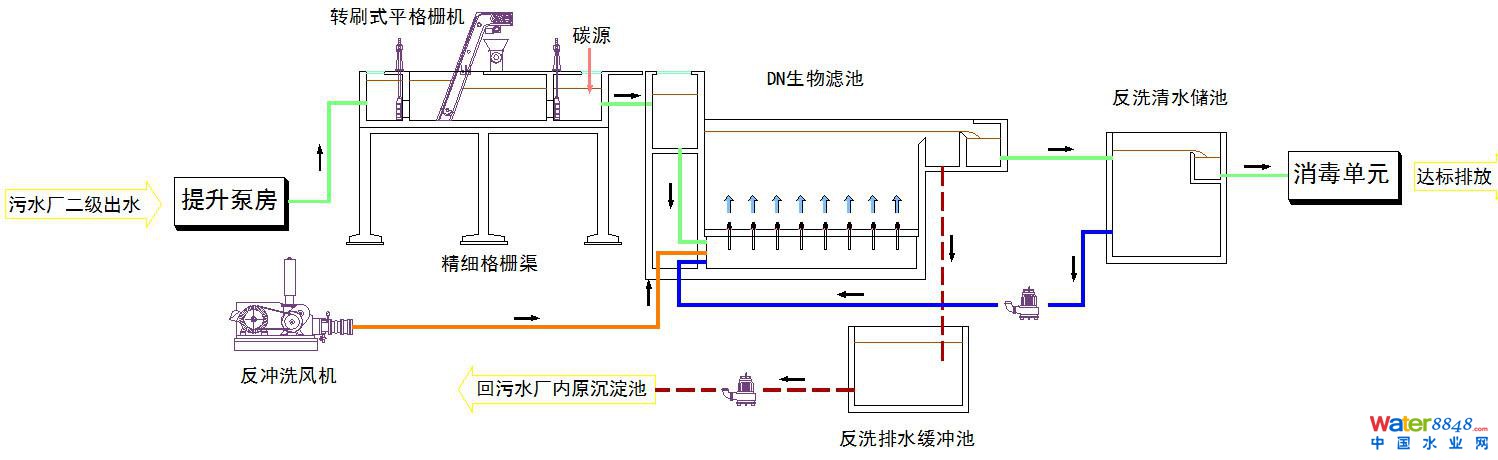

生活污水經過提升泵房,進入格柵去除粗大漂浮、懸浮物后,采用上向流進入深床濾池,利用污水中的硝態氮進行反硝化作用、并消耗降解COD和BOD,若來水碳源不足,需外部投加碳源,出水總氮滿足一級A標準。
使用范圍:適用于污水廠的提標改造和深度處理。
工程業績:
工程名稱 |
投產時間 |
工程規模 |
無錫市錫山區污水處理廠(三、四期)擴建工程 |
2011 |
5.0萬噸/日 |
北京清河污水處理廠提標改造工程 |
2011 |
40萬噸/日 |
北京市高碑店再生水利用工程 | 在建 | 100×104m3/d |
北京市小紅門再生水利用工程 | 在建 | 60×104m3/d |
北京市清河再生水廠二期及再生水利用工程 | 調試 | 32×104m3/d |
秦皇島市昌黎縣污水處理廠一級A技術升級改造工程 | 在建 | 4.4×104m3/d |
SSMBBR工藝是全系統的,以活性污泥法運行的懸浮填料工藝,包含懸浮填料在系統內的防堆積、防堵塞設計和填料對墻體、設備及曝氣系統的防摩擦設計等。
A2O、AO、氧化溝、SBR等任何工藝都可以改造成SSMBBR工藝,SSMBBR工藝中懸浮填料可以任意投放在水解池、厭氧池、缺氧池、好氧池而不會在末端堆積和堵塞,流化效果好,能夠提高系統內的生物量及生物活性,顯著提高污廢水的處理效率。
SSMBBR工藝尤其適用于占地面積小,池容不足的城市污水處理廠和工業園區廢水處理廠的提標擴容工程。
特 點:
· 無須調整F/M比率
· 使用高效的改性生物懸浮填料,提供最適合的微生物生長環境及大比表面積,使系統內維持高生物量和高生物活性。
· 反應速度快、處理效果好,以生活污水為例,BOD去除率96-98%、COD去除率95%-97%、氨去除率98-99.9%、氮去除率80-85。
· 易于操作、無須維護
· 污泥產生量極少
· 無污泥膨脹、無堵塞
· 占地小、投資少、耗電量低、運行成本低
· 對老舊污水處理廠的提標擴容、高污染的廢水處理具有顯著的效果
