圍觀國外景觀排水溝的設計何其精化!
商業環境中的景觀元素按照商業空間氛圍營造的重要性分為三級。第一級為裝飾型,即以裝飾性為主的景觀元素,其往往是城市建筑物的第二名片,如城市空間藝術品、雕塑等;第二級為混合型,即功能和裝飾性并重的景觀元素,如鋪裝、座椅、樹池、樹箱花缽等;第三級為功能型,即以功能性為主,其裝飾性需與環境融合,不宜過分突出,如排水溝、圍欄、欄桿扶手、裝飾井蓋、樹池篦子、隔離墩等。
一、純功能型的景觀元素也是良好的環境裝飾
1、空間界定,強化場所感
當?shù)孛驿佈b材料顏色相同時,利用排水溝界定空間,并結合花池座椅、建筑等元素劃分空間,進一步強化區域場所感。(見圖1和圖2)

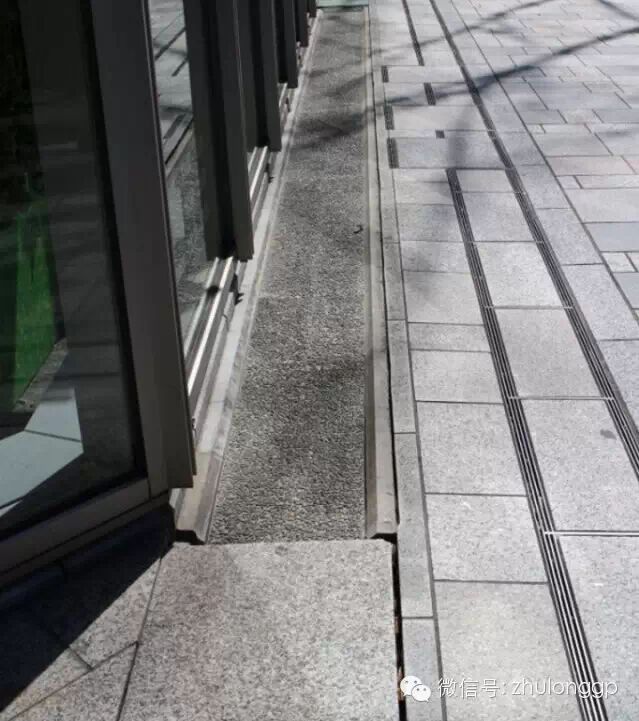

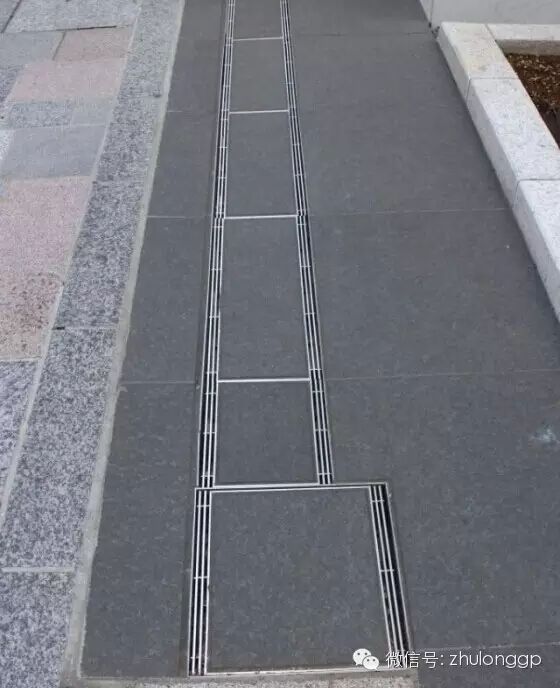

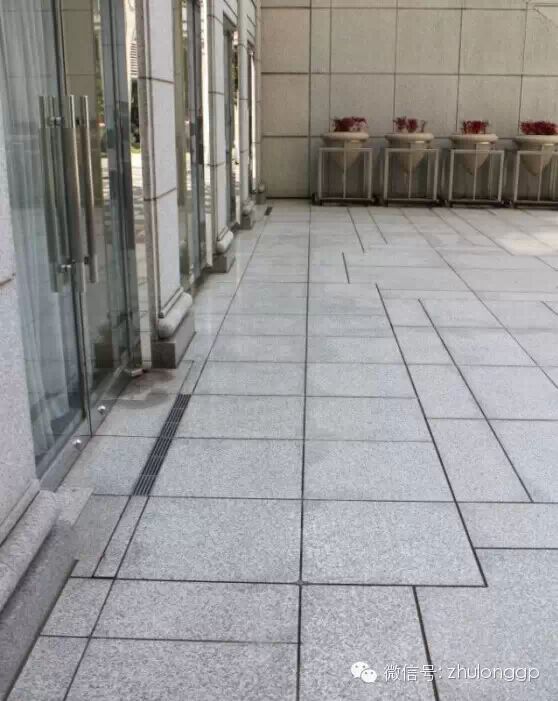

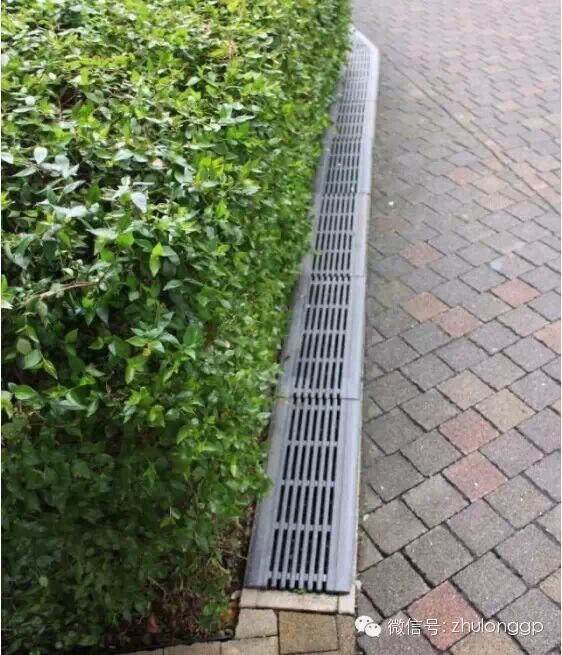

圖1 以排水溝作為場地邊界

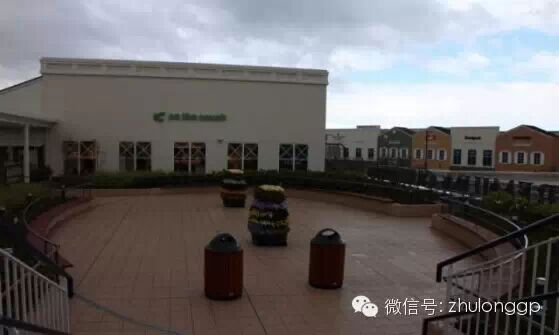

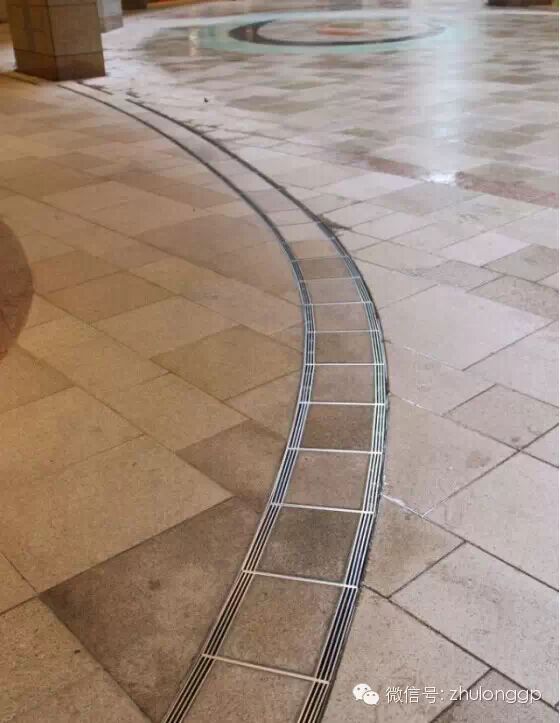

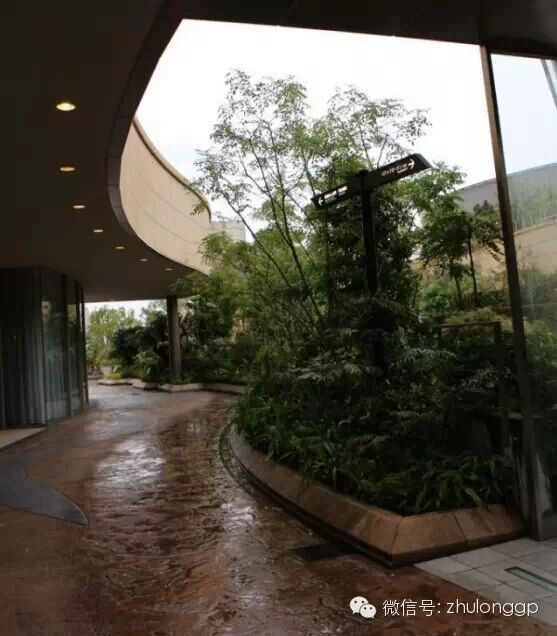

圖2與建筑呼應劃分空間
2、鋪裝分界,區分不同的功能區域
利用排水溝位置的特殊性,作為不同鋪裝材質或拼花的分界變化線,同時還起到了不同功能分區的劃分和警示作用。(見圖3)

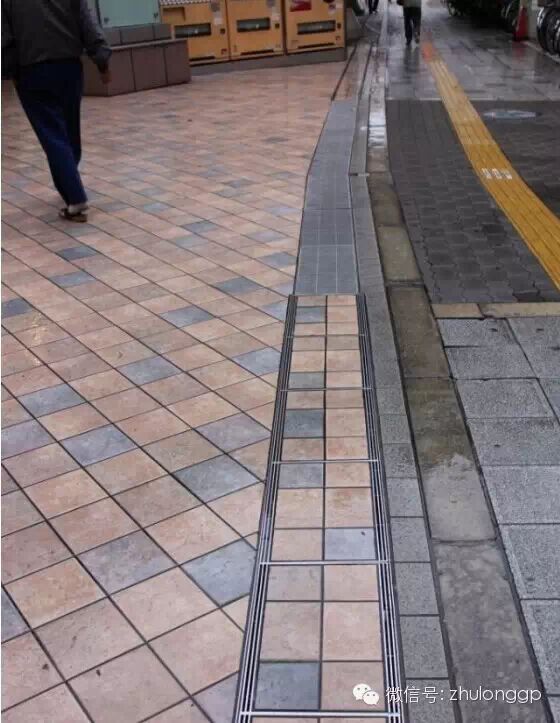

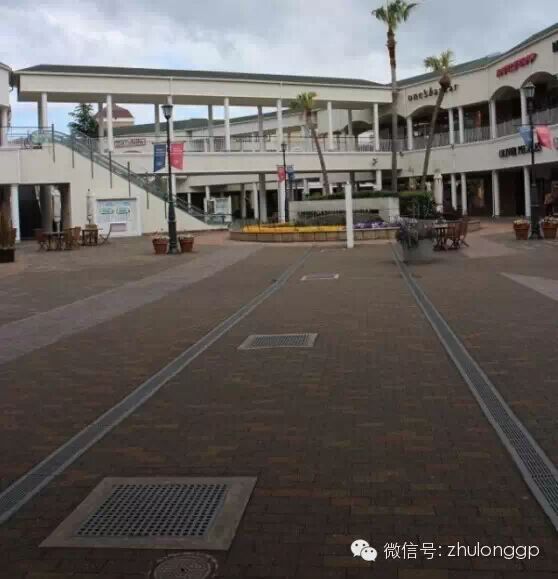

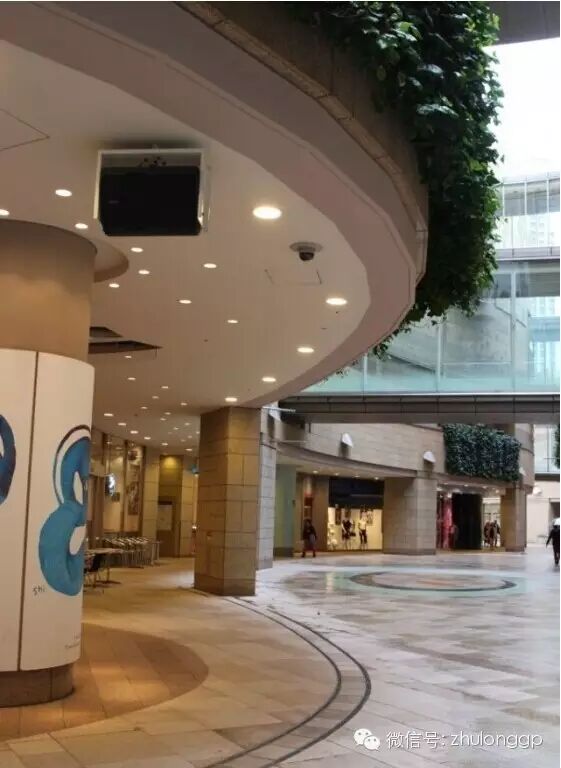

圖3 市政人行道和商業場地空間的劃分線
3、鋪裝裝飾,并有一定的導向作用
用排水溝或排水口的直線和點陣特點,以點線結合的形式,起到一定導向和強調作用。(見圖4和圖5)

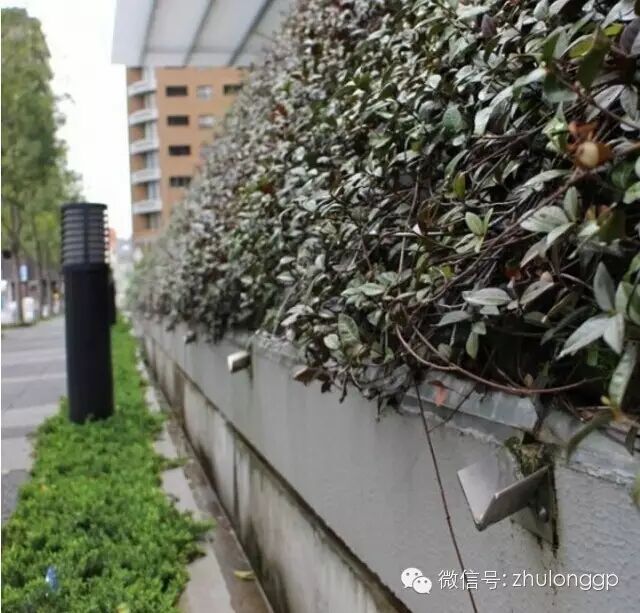

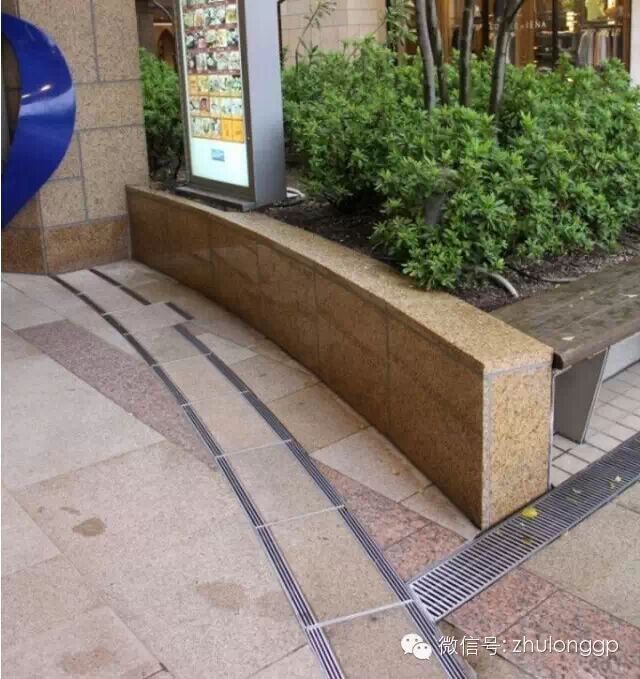

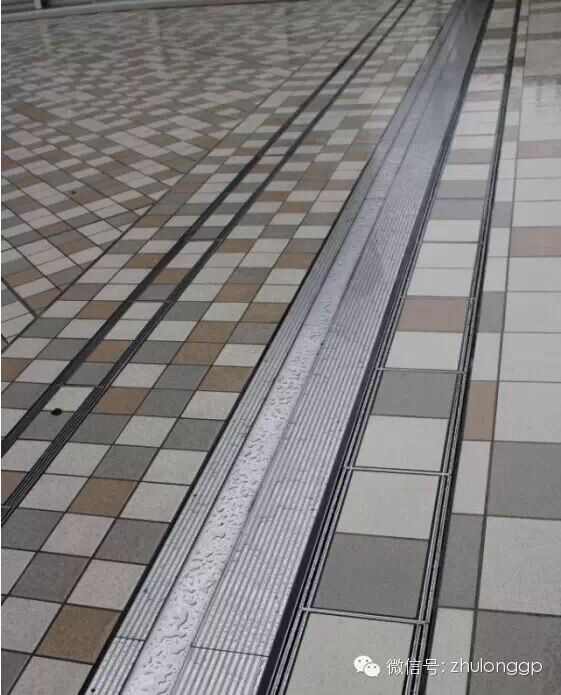

圖4 導引建筑入口

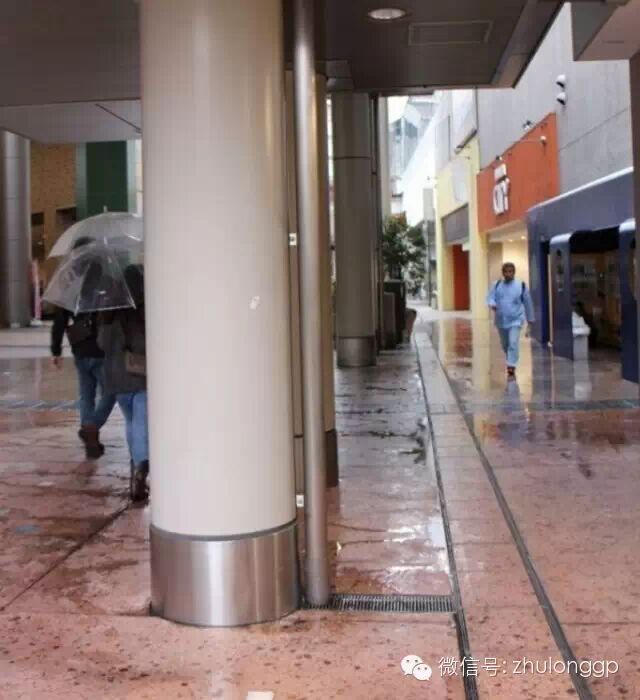

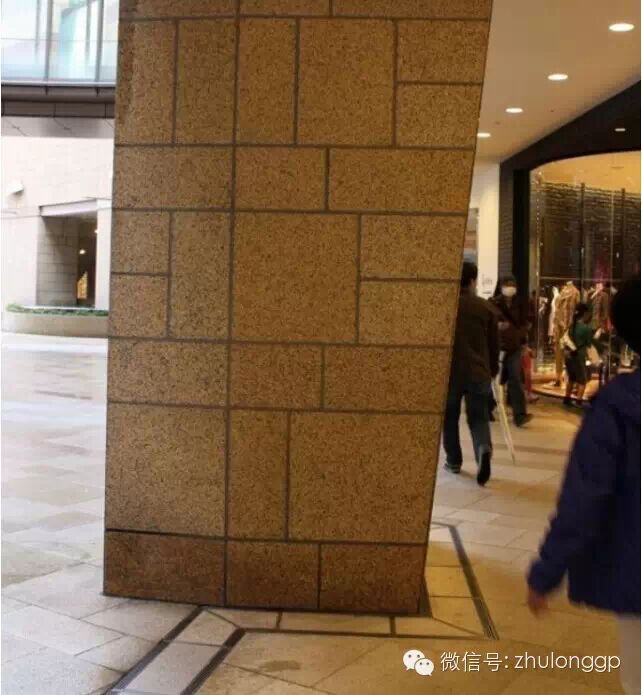

圖5 強調環境中心區域
二、排水溝的樣式設計與成本控制是密不可分的
按照商業區域?qū)ζ焚|(zhì)的不同要求,決定了排水溝的樣式,從而做到了對成本的良好控制。以下按照位置和功能進行分類分析。

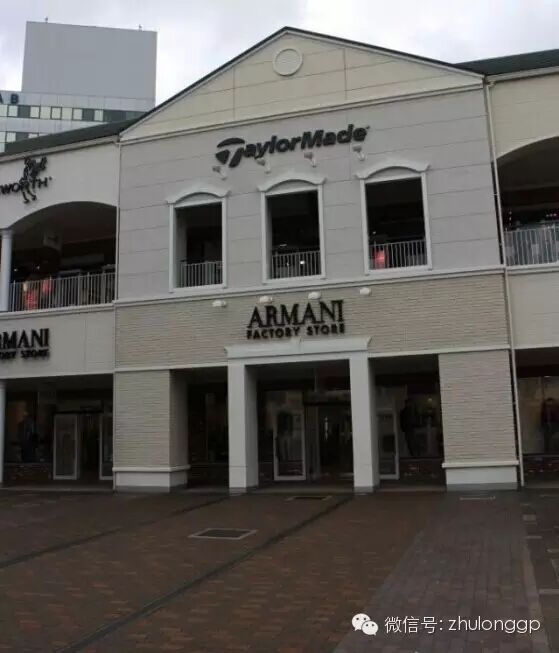

1、地面排水主溝(見圖6-圖8)

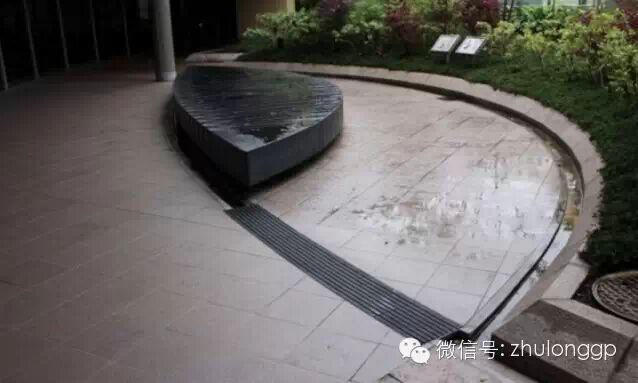

圖6

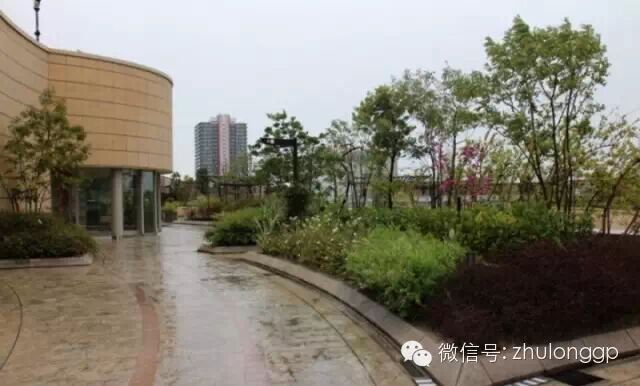

圖7

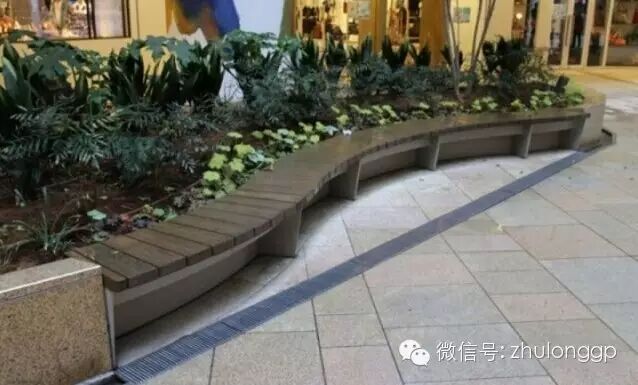

圖8
位置: 地面主人流區,多為通行空間,人流較多
分類:地面排水主溝
樣式: 暗溝,一般采用裝飾性側排式溝蓋板,且樣式統一。(見圖9)
圖9
材料: 不銹鋼,用材質地堅固耐久,施工質量高,排水溝按照市政標準模塊統一加工(經考察,大部分排水溝規格均為統一樣式),避免因施工單位不同,而影響施工質量。
2、地面排水輔溝或集水口(見圖10和圖11)
位置:地面非主人流區,多為休閑空間,人流較少,人行速度較慢
分類:地面排水輔溝或集水口。
樣式:一般采用全排式溝蓋板,樣式規格根據場地功能單獨設計。
材料:不銹鋼和鑄鐵,一般需開模加工制作。
圖10 鋪裝邊界排水溝
圖11建筑入口處設精致的集水口
3、屋面排水主溝(見圖12)
位置:上人屋面,人流較多
分類:屋面排水主溝
樣式:暗溝,一般采用全排式溝蓋板
材料:不銹鋼和鑄鐵

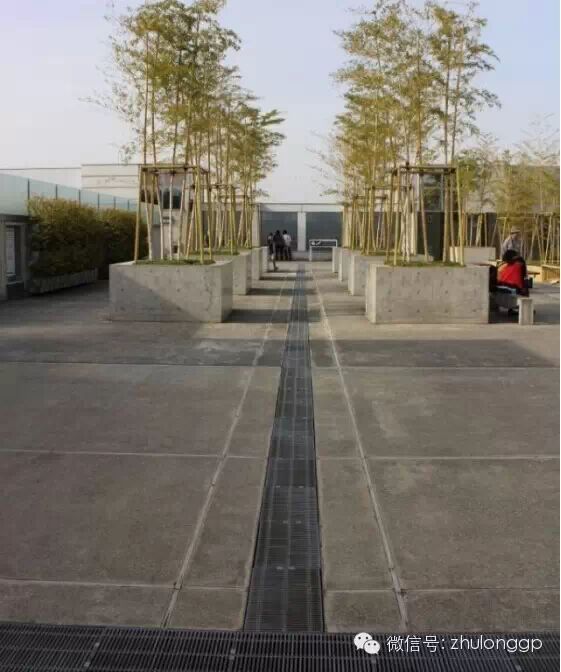

圖12建筑入口處設精致的集水口
4、屋面排水輔溝(見圖13和圖14)
位置:上人屋面,人流較少
分類:屋面排水輔溝
樣式:明溝無蓋板,局部采用全排式溝蓋板
材料:溝體為混凝土
圖13屋頂排水明溝
圖14屋頂排水明溝局部增設全排式蓋板
三、人性化的細節設計無處不在
排水溝細節設計充分考慮人性化,大大增加了人行的舒適度,且材料施工工藝細致,效果品質非常好,以下舉出一些范例以供參考。
1、上人屋面通道邊界的排水溝一般采用明溝,增設局部蓋板主要以增加人行舒適度和避免安全隱患為主,通常有以下幾種方式:
1)增設蓋板的材料色彩均與其環境主調相同。如與人行通道或休息區交叉時,則采用全排式溝蓋板覆蓋溝體(見圖15和圖16),使人行順暢,如集水檢修井口超出明溝范圍(見圖17),也會增設蓋板,避免造成安全隱患,且細部設計考慮安裝的穩固性和材料耐久性。
圖15人行通道上的明溝增設排水蓋板

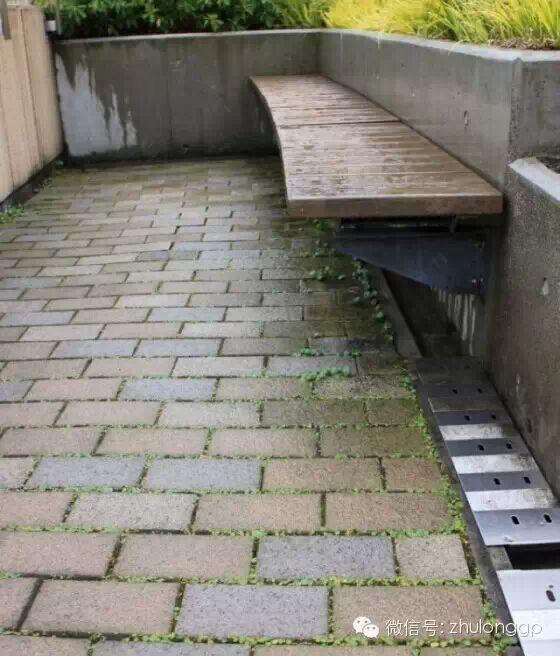

圖16休息區的明溝增設排水蓋板
圖17集水檢修井口上增設排水蓋板
2)增設蓋板的材料色彩既與環境主調相同,又有警示作用。
屋面道路轉角處的明溝增設溝蓋板,并用特殊色彩進行裝飾,保證人行安全,起到提示作用。(見圖18)
2、臺階排水溝設置在邊側,臺階踏面不易有積水,且溝寬適宜,行人不易絆腳。 (見圖19)

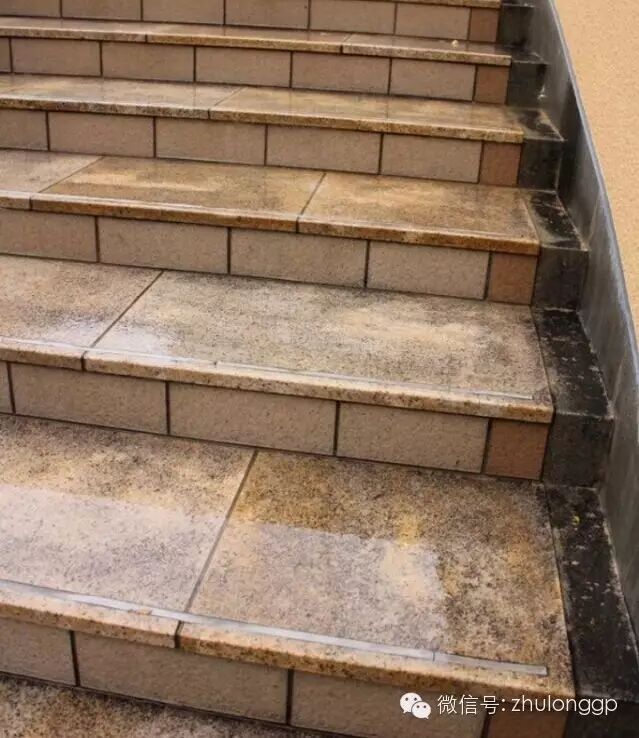

圖19臺階邊溝
3、排水溝規格設計模數與地磚相同,施工設計相輔相成,施工能做到精確的模磚對縫。(見圖20)

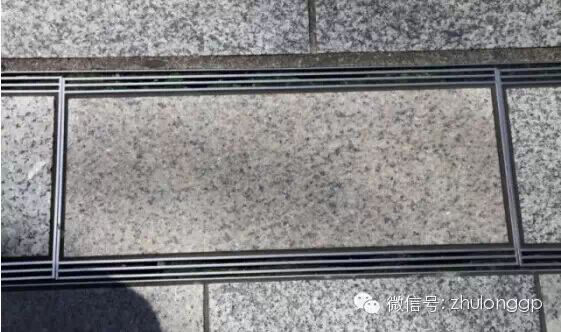

圖20排水溝規格與地磚模數相同
4、排水溝位置選擇以不影響場地的整體效果為宜,如沿旗廊柱子內側布置排水溝(見圖21)。
圖21排水溝位置應使整體環境美觀
5、排水溝檢查井位置選擇設置在邊角隱蔽位置,不破壞排水溝的整體美感。(見圖22)
6、排水溝各種接口處理應特殊設計及定制。如地面主溝與輔溝接口處理采用異形加工制品,施工細致(見圖22)
如利用地面輔溝,使建筑落水管與地面主溝相連 (見圖23)

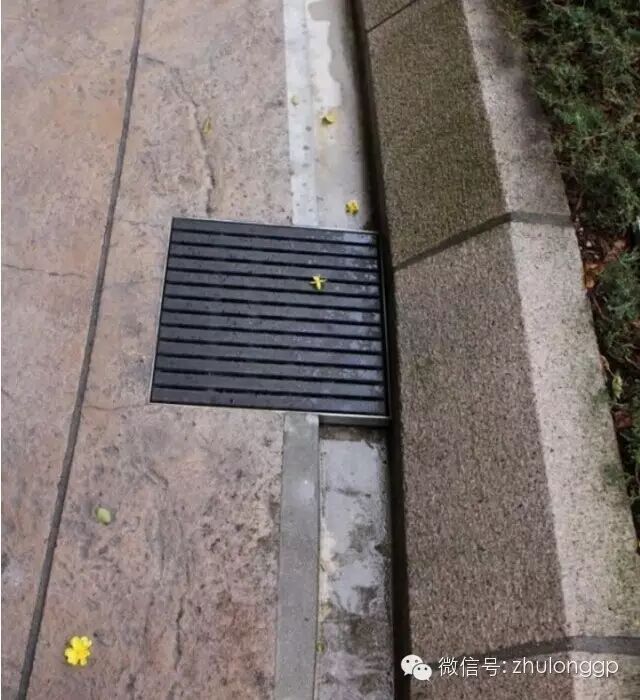

圖22檢修口及接口處理
圖23建筑落水口與排水溝接口處理
7、其他排水設施的細節設計:
1)建筑散水:采用下凹式設計,利于幕墻雨水快速匯集,底部鋪砌透水材料,滿足綠建標準,底部管溝與排水溝相連,可加速雨水排放。 (見圖24)
圖24建筑散水

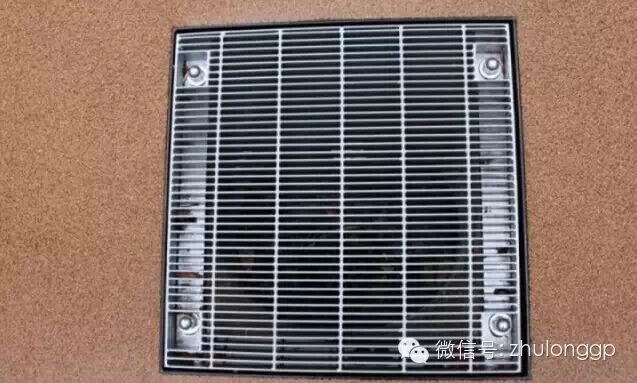

2)集水口:雨水篦子做工精致,有螺絲固定,便于后期維護,不易損壞和丟失。(見圖25)
圖25集水口雨水篦子樣式
3)花池溢水口:立體式種植池,雨水無法快速滲漏時,會從種植池頂部溢出,污染池壁,設溢水口可規避此問題,此細節設計既美觀又精致。 (見圖26)
圖26花池溢水口樣式
