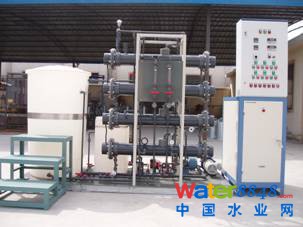

次氯酸鈉發生系統是一套全面、完備、高效的次氯酸鈉現場制備以及投加系統。本系統包括配水裝置、發生裝置、存貯及投加裝置、清洗裝置、全自動控制裝置。次氯酸鈉發生器是發生裝置的核心設備，主要技術指標均達到和超過國家GB12176-1990《次氯酸鈉發生器》中的A級指標。

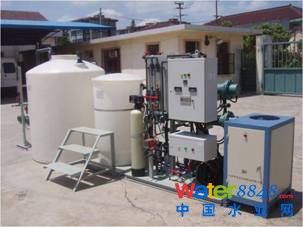

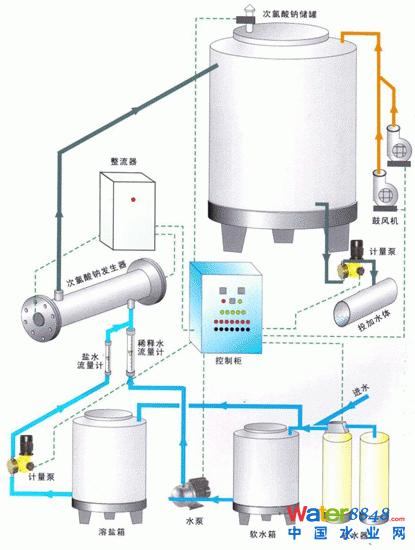

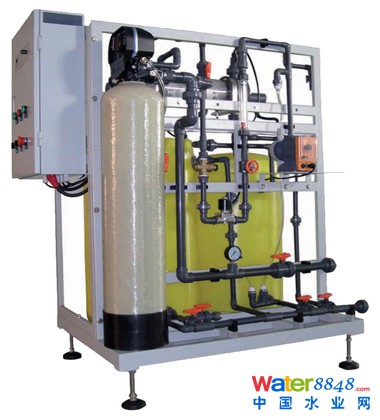

　　鹽水配水裝置：自來水進水經軟水器軟化后，水中的鈣、鎂離子被去除，生成軟化水。一部分軟化水進入軟化水箱存貯，為次氯酸鈉發生器提供稀釋水；另一部分進入溶鹽箱溶解食鹽，成為飽和食鹽水。飽和食鹽水經計量泵與稀釋水精確配水混合，進入次氯酸鈉發生器。
　　發生裝置：在次氯酸鈉發生器中，3%的鹽水或海水通過電解反應，生成次氯酸鈉溶液。總反應方程式如下：


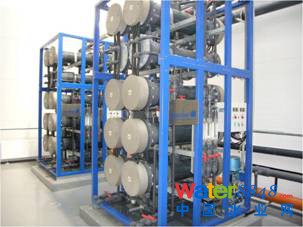

1. 電解管采用模塊化設計，根據次氯酸鈉需用量的不同,所提供的設備可增加或減少模塊,既滿足用戶需要,又能保證定型模塊生產工藝的成熟和完善,保證產品質量。
2. 采用獨特的復合式電極連接方式，整個結構連接件極少，將接觸電阻降至最低，減少了連接件上的產熱量，電解電壓比常規低10%-15%，經濟節能,效率高，對于減少副產物具有積極作用。


3. 分流電解，能減少20％左右鹽耗和電耗、減少50％左右副產物--氯酸鹽和溴化物，并能大幅降低出水溫度，提高電解效率，延長電極壽命。

4. 機組式設計，包括溶鹽系統、鹽水配水系統、電解管系統、排氫系統和酸洗系統等，結構緊湊，占地面積小。
5. 完善的自動控制系統，確保次氯酸鈉的生產能在無人操作下完成，并且根據用戶的不同需求，可定制 PLC自動控制系統和現場操作液晶屏。
6. 特殊的電極布置方式，保證電極產氫在電極表面迅速逸出，減小電解液電阻，降低能耗，提高電解效率。密閉式結構，推流式電解，電極高度僅120mm,氫氣能迅速逸出電極區。



7. 次氯酸鈉生產過程中通過管內即時排氫技術，將電解產生的氫氣迅速排出電解管。保證電解管內電解液的良好狀態，防止電極暴露，從而不僅能夠提高次氯酸鈉生產的電流效率，而且可以提高電極的使用壽命。設有電解過程中氫氣排出專用通路，減少氫氣對電流的阻礙。
8. 可選配進水預熱換熱器。當進水溫度低于10℃時，電極壽命將大大縮短。通過選配進水換熱器，利用出水熱量加熱進水，使進水溫度提高5℃以上，從而保證電極壽命。
9. 次氯酸鈉產品的濃度控制在0.7～0.9%（試驗表明，濃度高于1%副產物將大大提高），嚴格控制消毒副產物。
10. 采用同濟大學與中科院聯合研制的最新專利復極式電極，析氯電位低，電極壽命長，連續電解壽命五年以上。

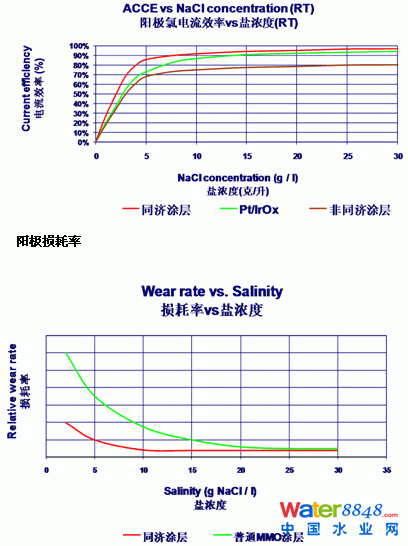

    同濟專用涂層的電流效率



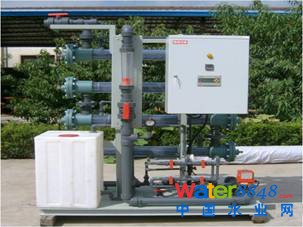

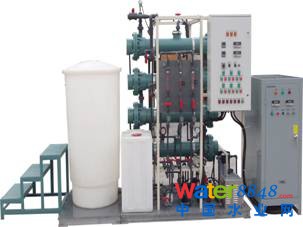

電解鹽水用次氯酸鈉發生系統及組成部分

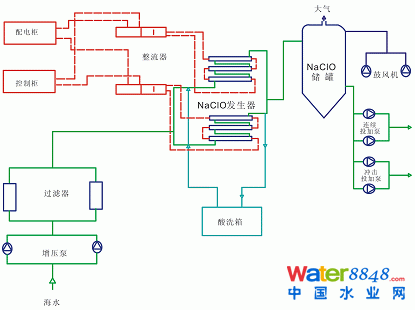

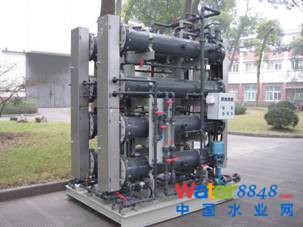

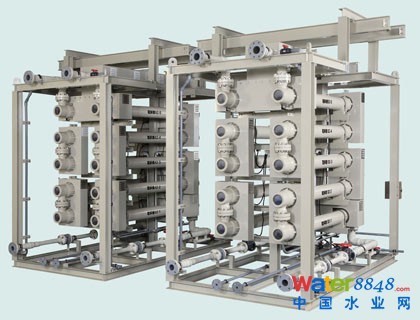

電解海水用次氯酸鈉發生系統及組成部分

　　海水中含有大量的固體懸浮顆粒，會對次氯酸鈉發生器及其電解效率產生較大的影響。因此在海水被增壓泵抽入次氯酸鈉發生系統電解單元前，需經過過濾器，將其中直徑大于0.5mm的顆粒除去。過濾后的海水通過電解單元，產生濃度為500～2000ppm的NaClO溶液，所產生的NaClO溶液隨即進入NaClO存儲箱。H2在存儲箱內與NaClO溶液分離，通過鼓風機將H2稀釋到安全濃度下排入大氣。NaClO溶液通過連續投藥泵和沖擊投藥泵投加到需控制微生物的海水中。

消毒方法

制取工藝

消毒效果

持續消毒能力

成本分析

電耗量

投藥準確性

安全性

設備壽命

適用
范圍

液氯

將液氯通過加氯機投加到所需處理的水體中

較好

有

設備和運行成本相對較低，約4.9元/kg有效氯。

低

氯氣溶解度低，需要過量投加，過量系數達1.4，投加量難以控制。

氯氣劇毒，腐蝕性也很強烈。氯氣運輸、儲存不安全，極易造成泄漏和爆炸事故，對人的生命和環境造成巨大的影響。氣態投藥，安全性很差。

大于20年

廣泛

商品次氯酸鈉溶液

氯堿工業的副產物，濃度10%，含過量堿及有害雜質

較好

有

設備成本低，但運行費用高，約8元/kg有效氯。

低

濃度高，不易控制加氯量，投加孔易結垢堵塞。

屬危險品，運輸、儲存不安全，儲存時易降解，貯存時間短。運輸費用高，液態投加。

大于20年

小水量

現場發生次氯酸鈉

通過電解低濃度食鹽水生成0.8%次氯酸鈉溶液

較好

有

設備成本稍高,運行成本與液氯相當，約3.7-5元/kg有效氯。

高

液態低濃度投加，可準確控制加氯量。

最為安全的化學消毒方法，對環境無毒害，液態投藥，安全性很好。

大于20年

廣泛

二氧化氯（高純）

通過亞氯酸鈉與鹽酸反應生成純度較高的二氧化氯。

好

有

原料亞氯酸鈉價格高，消毒成本較高，約60元/kg有效氯。

低

不可貯存，氣態投加無法準確控制投藥量，濃度檢測不準確，投加過量有澀嘴的感覺。

原料有爆炸危險，氣態投藥，安全性差，鹽酸也是腐蝕性極強的物質，不安全。

約5年

小水量

二氧化氯（其他）

通過鹽酸定量滴加氯酸鈉或電解飽和食鹽水生成純度不超過50%的二氧化氯。

較好

有

成本較低，約7元/kg有效氯，但生成的二氧化氯純度很差，性價比差。

較高

生成的ClO2純度很差，不可貯存，氣態投加無法準確控制投藥量，濃度檢測不準確，投加過量有澀嘴的感覺。

反應器需加熱，易發生爆炸。原料有爆炸危險，氣態投藥，安全性差，鹽酸也是腐蝕性極強的物質，不安全。

大于10年

小水量

臭氧

通過對干燥原料氣進行高壓放電產生臭氧。

很好

溶解度較小，無持續殺菌能力。

設備復雜，投資昂貴，運行費用高，成本是是液氯消毒的5～8倍。

高

臭氧在水體中溶解度小，不穩定，不易控制投加量。
效果無法檢測。

當環境空氣中O3含量超過1μg/m3，就會直接對人體健康造成傷害。

大于10年

小水量

紫外線

紫外線一般由熒光燈內汞等離子區放電時釋放。

一般受濁度影響大

無持續消毒能力

消毒設備稍貴，需要定期更換燈管，石英套管需定期清洗，工作量大。

較高

可控制紫外燈的強度，效果不易檢測。

紫外線燈發出的紫外線，極易損害眼睛和皮膚。

大于10年

濁度低的水體

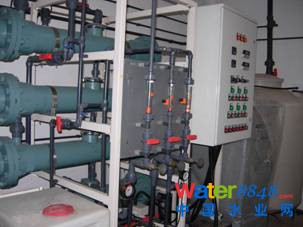

德國新技術環保公司電解制氯項目
使用地：塔吉克斯坦杜尚別
水量：32萬噸/天

上海陸家橋水廠(3萬噸/天)
飲用水消毒
120kg/d次氯酸鈉消毒設備

上海長興島水廠(10萬噸/天)
飲用水消毒
80kg/h次氯酸鈉發生投加系統

上海百聯國際廣場賓館污水
賓館污水消毒
4kg/h次氯酸鈉消毒設備

國產實業福建水泥有限公司
冷卻水系統殺菌
3kg/h次氯酸鈉設備

福建華僑大學室內標準恒溫游泳池
游泳池消毒
2kg/h次氯酸鈉消毒設備

河南洛陽同力鶴壁自備電廠
飲用水系統消毒
1kg/h次氯酸鈉消毒設備

汕頭3000噸海水游泳池
海水活化消毒設備
2kg/h次氯酸鈉消毒設備

越南CONG THANH水泥公司
飲用水系統消毒
1kg/h次氯酸鈉消毒設備
