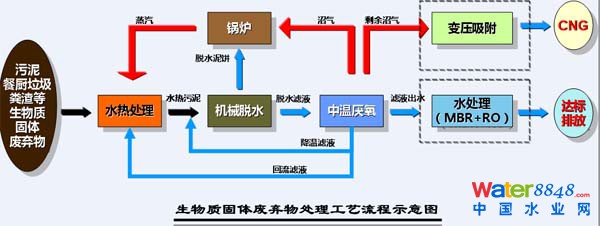

(1)生物質固體廢棄物首先進入均質、漿化反應器,通過閃蒸乏汽返混及機械協同攪拌進行預熱漿化;
(2)漿化后生物質固體廢棄物進入水熱反應器進行水熱處理,水熱溫度160~170℃,反應時間約30min;
(3)經水熱處理后進入閃蒸反應器中閃蒸減壓;
(4)水熱處理后通過機械脫水獲得含水率低于50%的高干度泥餅,低位熱值達7000kJ/kg以上?杉庸ぶ瞥缮
物質燃料棒為水熱系統供熱;
(5)脫水濾液厭氧消化后產生的沼氣可上網發電,或采用變壓吸附技術(PSA)提純外售。
針對項目實際情況,也可利用沼氣為水熱系統供熱,將經高溫消毒后的脫水泥餅直接土地利用,均能滿足“四
化”(減量化、無害化、穩定化、資源化)處理要求。
在本工藝流程中,水熱改性技術可改善脫水效果,激發消化潛力,是一種先進、成熟、可靠的生物質固體廢棄
物預處理工藝技術,并具有以下的特點:
脫水效果改善
生物質固體廢棄物在高溫高壓條件下,微生物細胞破碎,膠體物質解體,粘度降低,水分大量析出,殘余固體
的脫水性能顯著改善。
消化潛力釋放
水熱處理后,大量的有機物從固相轉移到液相中,使厭氧消化水解時間大幅縮短,有效地提高了有機物降解率
,大幅提高消化池的容積負荷、沼氣產率。
系統能耗低
水熱處理在密閉反應器內進行,處理過程中水不發生相變,并采用蒸汽傳熱、乏汽回收等手段,系統總體能耗
遠遠低于蒸發干燥工藝,運行成本優勢明顯。
顯著的處理效果
①減量化效果突出?梢詫⒑式档偷50%以下,減容率較傳統機械脫水提高50%以上。
②穩定化效果優異。VS降解率≥60%,處理后污泥可直接土地利用或直接填埋,均能滿足環保要求。
③無害化效果明顯。在170℃/30min條件,使病原微生物滅活,并避免臭味的產生。
④資源化再利用效益顯著。水熱處理后再進行厭氧消化,甲烷產量增加30%~80%,甲烷回收具有明顯的經濟效
益。
⑤投資合理、性價比高,且運行成本低。在具有顯著處理效果的同時,“水熱改性+中溫厭氧”組合處理工藝
投資與運行成本也具有顯著優勢,與干化焚燒等嚴格按照“四化”要求對污泥進行處理的工藝相比,投資約為
60%—80%,運行成本約為1/3—1/2。
|
