引言:
從歐盟到中國,高效節能電機的工業應用正在掀起一波浪潮。對用戶而
言,高效電機僅僅意味著遵從政府的能效等級要求嗎?什么樣的高效電
機又值得我們?nèi)リP(guān)注?
作者: 杜斌 西門子(中國)有限公司
高效電機在行動
西門子高效電機
西門子高效電機
如果你是一家設備制造商,想在歐洲市場購買普通的IE1電機,可能現在已經辦不到了:因?yàn)閺?011年6月16日開始,歐盟規定只有符合國際能效等級2(IE2)或更高能效等級的高效電機才能在歐洲市場銷售;蛟S你只是在中國生產和銷售,那么2011年7月1日開始正式實施的GB18613-2006同樣開始適用于你:針對中小型三相交流電機,提出了強制性能效標準——只有符合中國國家能效等級2級的電機才允許在市場上銷售。
遵從法規, 倡導節能, 一切似乎水到渠成。那么業界對于高效電機的疑惑又來自于哪里?高效電機帶來的價值又在哪里?
應對能耗尖峰從上世紀90年代始,美國開始啟動電機改進計劃。近年來,歐盟、澳大利亞、加拿大等普遍趨向加速各類電動機的更新?lián)Q代,革新電動機的傳統結構,將帶有信息處理和控制功能的裝置與電動機集成一體,成為機電一體化產品,“電動機日益向高性能、高精度、大容量、小型化、數字化和智能化方向發展。”
在政府法規方面,歐盟上述強制性規定措施的依據為歐盟關于低壓三相異步電機的新法規,它規定了輸出為0.75 kW至375 kW的異步三相電機的最低能效要求。該條法規旨在限制歐洲工業電動機的能耗,以改善氣候保護、提高資源效率。
此行動具有巨大潛力,因?yàn)閺娜蚪嵌葋?lái)看,異步電機的使用率要高于任何其他電動機。使用范圍包括通風設備、泵、壓縮機、軋機和碾壓機,覆蓋化工業、機械加工、印刷車間、原料處理技術和造船業等行業。低壓電機的全球市場容量每年達近60億歐元。單在歐洲,其銷售量就達數百萬。
在中國, 據統計,2010年全國電機年耗電約為2萬億千瓦時,占全國用電總量的60%和工業用電量的80%。為配合“十二五”規劃單位GDP能耗下降16%的目標,中國進一步加強對高效電機應用的大力推廣,并提出電機平均能耗下降2 0 % - 3 0 % 的目標。早在2006年12月,國家標準化管理委員會發布了強制性標準《中小型三相異步電動機能效限定值及能效等級》,規定低于三級能效的電機
禁售, 并設定四年過渡期, 2 0 1 1 年7 月1 日以后, 將禁售三級能效電機, 這意味著2012年以后高效節能電機將全面取代傳統高能耗電機。推廣使用高效電機既可直接節約大量電能,還可帶動壓縮機、水泵、風機等設備提高能效水平,進而提高整個裝備制造業的能效水平。
標準在前
早在2 0 世紀9 0 年代初, 美國電機制造商協會( N E M A ) 就制訂了電機效率標準( N E M A 1 2 - 1 0等級/ N E M A 1 2 - 1 1 等級/ 超高效N E M A 1 2 - 1 2 ( N E M APremium)),其中超高效的NEMA Premium級電機比NEMA 12-10等級效率提高了1~3個百分點、損耗平均下降了20%左右,而且美國于1992年10月就頒布了EPACT能源政策法令,該法令實質上強制規定了電動機的效率必須達到NEMA12-10所規定的最低效率值。
歐洲方面,1999年,歐盟委員會交通能源局(EU-DGTE)與歐洲電機和電力電子制造商協會(CEMEP)就電動機分級計劃達成CEMEP協議,對電動機的效率水平進行了分級(Eff3低效等級/Eff2一般等級/Eff1高效等級)全球范圍來看,目前高效電機的標準現在基本做到全球統一的IEC標準,等級分為IE1標準等級/IE2高效等級/IE3超高效等級。
中國制定的能效標準更接近歐洲標準,即IEC規定的IE1標準效率值相當于歐盟Eff2和中國目前的3級能效標準。而IEC的IE2高效效率相當于歐盟Eff1和中國的2級能效標準。至于最低能效強制性標準(MEPS),目前世界上已制定電動機強制性能效標準的國家和地區有澳大利亞、新西蘭、加拿大、巴西、美國、墨西哥,以及歐盟MEPS最低強制能效
標準。
這些標準似乎是為工業低壓電機量身定做的。“電力驅動系統注定要受生態設計規范的限制,”負責歐洲委員會立法的政策官員Ismo Groenroos-Saikkala說,“對于生產過程中使用電動機的工業業務,電動機消耗了大部分的電力。在成員國中,驅動系統消耗的能量約占全部工業能耗的70%,”他同時表示,“這些驅動系統的能效在成本效益上可提高20-30%。使用高能效電機是最重要的手段之一。”
高效電機的角色
高效電機由于采用了新型電機設計、新工藝及新材料,通過降低電磁能、熱能和機械能的損耗,提高輸出效率。與標準電機相比,使用高效電機的節能效果非常明顯,通常情況下效率可平均提高4%。
根據國內外的調查,工業領域的電機年平均運行時間約在3000 h左右,但在石油、化工、造紙、冶金和電力等行業,電機往往需24 h/天運轉,年運行時間往往超過6000 h。對于這些運行時間長、負荷較高的場合,如采用超高效率電機將會對能源節約帶來更顯著的效果。其實,高效電機的優點還不僅僅是節能,還有降低長期運行成本,提高品質,適合紡織、風機、水泵、壓縮機使用,靠節電一年可收回電機購置成本。在專業人士看來,高效電機通過直接啟動、或用變頻器調速,可全面更換異步電機;電機功率因數接近1,提高電網品質因數,無需加功率因數補償器 ;電機電流小,節約輸配電容量、延長了系統整體運行壽命等等,都是潛在的效益。以55kW電機為例,高效電機比一般電機損耗降低15℅,電費每度按0.5元計算,使用節能電機一年內靠節電可收回更換電機的費用。
成本的疑惑
最初, 業界由于相關購置成本問題而有些猶豫。事實上,一次性投資成本的高企令不少用戶望而卻步,但是現在,越來越多的最終用戶和設備制造商已開始得以“解惑”——原因是:采用高效電機不但遵從了政府法規和節能大勢,同樣由于節
約了能源成本,新電機高出原先較便宜電機的額外購置成本,將在兩年之內收回。
西門子工業驅動技術集團低壓電機業務區負責人Joerg Hassmann認為:“一臺驅動裝置的能源成本可占其使用生命周期成本的9 5 % 。在使用過程中,IE2電機的能效比IE1電機高2至7個百分點,即使其購置成本可能比舊型號要高,也能夠更快地回收成本。如果該型號電機分兩班運行,因?yàn)楣?jié)約了能源成本,購置成本則可以在一至兩年內收回。”
盡管IE2電機可以為公司和環境帶來雙贏機會,但購買這些新電機的步履卻不
輕松。一方面,它需要額外的資本。另一方面,作投資決定時通常不會考慮總體擁有成本(TCO)和生命周期成本——這也是中國市場面臨的問題。一般來說,電機銷售面向三類客戶:即終端用戶、代理商和設備配套商,其中直接或間接銷售給設備配套商占80%。由此可見,電機產品能否最終被市場接受,機械設備配套商的態度最為關鍵。那么,設備制造商在最初設計時為什么不考慮高效電機?答案很簡單:一來用戶沒提出高效要求;二來高效電機的高成本(高效電機由于原材料使用較多,成本要比普
通電機高出20%),也決定了其高價格。隨著法規的完善,來自用戶的高效要求很快就會來到,而說服用戶接受高效電機的投資成本,需要的除了溝通,還有技術本身的進一步發展以降低制造成本。
面向中端市場的高效節能電機

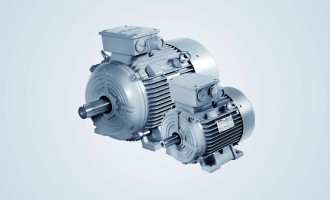

為滿足中國市場巨大的節能需求,西門子于2011年10月31日發布了一款面向中國中端市場的高效節能電機Simotics GP 1LE0。
這是西門子首次專門為滿足中國和亞洲市場的需要,由中德兩國研發人員聯合開發、并在中國本地生產的高效電機。
Simotics GP 1LE0是一款三相異步電機。與普通的標準電機相比,該電機的使用效率可高出10個百分點,并可以保證最多減少40%的能源損耗。獨特的設計可以使之與變頻器結合使用,這樣可以使系統最高降低70%的能耗。這種高效電機可滿足中國的國家能效等級2級的要求,而且還符合IE2標準。此款電機可以被廣泛應用于暖通空調、水處理、輕工、機床、食品、造紙、冶金等行業。
