關鍵詞：包頭市住宅小區 直飲水

    近年來，水污染狀況仍呈發展趨勢，其中包頭因位于工業化區域附近，水域污染尤其嚴重，對城市居民用水的安全造成了極大危害。為了保證城市居民的用水安全以及推進城市發展建設，包頭市市委市政府將城市健康水工程列入為人民群眾興辦的好事實事之列。
    管道直飲水是將城市自來水或達到生活飲用水標準的水源水經過深度處理后，再通過優質管材構成的同程循環管網，變頻恒壓供水送至用戶的可直接飲用的優質水。管道直飲水是包頭市實現健康水工程的主要形式[1]。依據《包頭市健康水工程建設修訂標準》規定，新建、改建、擴建民用建筑必須有管道直飲水設計。其中住宅小區的管道直飲水的設置因其直接關系著城市居民的健康生活，又稱為管道直飲水的重中之重。
    1.現狀及政策要求
    1.1現狀分析
    包頭市管道直飲水的水源，在青昆兩區和九原區以地下承壓水為主，東河區以自來水為主。以地下優質承壓水為水源的管道直飲水項目占到市場份額的85%以上[2]。
    包頭市管道直飲水項目投資、經營規模概括有兩種: 第一種: 企業集團投資建設并委托子公司經營管理，如包鋼集團、一機集團。第二種: 專業化的管道直飲水公司投資并經營，或由房地產開發公司投資或部分投資后，移交專業化的管道直飲水公司經營管理，如包頭市供水總公司，包頭市惠民水務有限責任公司。
    在建成已經運行的小區，受空置率和居民消費能力的影響，開通率提高較慢，部分舊小區由于資金缺乏、用地緊缺、居民消費能力差等因素，仍有近四分之一的市民沒有用上管道直飲水，已經建設未完工的項目約占三分之一。隨著城市規模的擴張，新增的需求逐年增加，因此包頭市管道直飲水工程建設從總體上供不應求。
    1.2政策要求
    包頭市管道直飲水的建設從2001 年開始，一直以來，并無標準規范。
    2006 年8月1日，國家建設部強制實施行業標準《管道直飲水系統技術規程》（CJJ110-2006）。
    2006 年8月10日，包頭市衛生局印發了關于《包頭市生活飲用水管道分質直飲水衛生規范》的通知。
    2011年6月30日，包頭市水務局印發了關于《包頭市健康水工程建設修訂標注》的通知。
    一系列行業標準和地方規定對包頭市管道直飲水系統設計、施工、驗收、運行和管理做出了明確要求，使管道直飲水的設計建設工作做到“有法可依”。

    2.工程設計
    2.1水質、水量和水壓
    管道直飲水系統用戶端水質應符合國家現行標準《飲用凈水水質標準》（CJ94-2005）。
    直飲水專用水嘴額定流量要求為0.04L/S。
    直飲水專用水嘴最低工作壓力不宜小于0.03MPa，住宅各分區最低水嘴處?kù)o水壓力不宜大于0.30~0.35 MPa[3]。
    2.2凈化工藝
    水處理工藝和設備必須根據原水水質進行配備，確定合理的處理工藝流程。管道水源為地下水的，凈水設備應選用反滲透膜分離技術；管道直飲水水源為自來水的，凈水設備應選用反滲透膜分離技術。對于直飲水管網全部采用不銹鋼材質，且地下水水質較好（理化指標和毒理指標達到或者接近現行國家頒布的《飲用凈水水質標準》）也可以采用活性碳+臭氧+卷材超濾膜分離技術[4]。處理工藝中必須有水質消毒和管網抑菌裝置。
    2.3系統設計
    管道直飲水系統設計必須滿足規范和地方文件要求，且設計過程中應著重注意以下幾點：
    （1）管道道直飲水系統應設計循環管道，且考慮壓力平衡，供回水管網應設計為同程式，并不得與市政或自建供水系統直接相連。
    （2）直飲水循環立管至用戶終端的只管長度不宜大于3m，不得大于15m，終端應安裝直飲水專用水嘴。室內末端應安裝在廚房?jī)?nèi)，預留高度距離地面0.4-0.6m；每個分區最高處在距供回水連接處0.8-1.0m安裝隔斷，排氣閥。
    （3）直飲水在配水系統各部分停留時間不應超過6h。
    （4）直飲水管網應盡量全部使用不銹鋼材質，或者選用鋼管活其他符合食品及要求的優質給水塑料管和優質鋼塑復合管。管材、管件、閥門、之水設備、無負壓等涉水產品必須在直飲水主管部門備案的產品，并具有省級以上技術監督部門辦法的質量檢驗合格證和衛生部授予的涉水衛生安全產品衛生許可批件，附和《生活飲用水輸配水設備及防護材料衛生安全評價規范》的要求。

    3.工程實例
    3.1工程概況
    本項目為包頭市某住宅小區三期工程，由3棟32層高層住宅、4棟28層高層住宅及地下車庫等組成。本工程為h6號樓，共28層。建筑高度90.65m，建筑面積32566.4㎡。
    3.2系統設計
    自建直飲水泵房部分設計由直飲水公司完成。室內部分1-8層（ZY1）為加壓低區，9-32層（ZY2）為加壓高區，其中9-16，17-24層分別用減壓裝置減壓后供給。，依據規范設置法門及計量設施。
    建筑內除表后的直飲水系統：管道采用薄壁不銹鋼管，卡壓式連接。水表后室內直飲水管道采用符合飲用水衛生標準的納米抗菌無規共聚聚丙烯給水管（PP-R），S4系列。同材質的PP-R管和管件之間，采用熱熔連接；PP-R管與金屬管件相連接時，采用帶金屬嵌件的PP-R管件：與PP-R水管用熱熔連接，與金屬管件用絲扣連接。直飲水系統采用干管循環制，給水及回水循環立管設于公共部分水暖井內，戶內由管道井引入廚房及衛生間的給水管及直飲水管均敷設于板上，管道用沙漿保護。直飲水水表采用容積式水表，且等級不小于C型。分戶水表前設鎖閉閥。直飲水自動排氣閥型號OR-VILMAT-0502.015。直飲水自動排氣閥前的閥門帶濾菌防塵隔斷閥，型號OR-VILMAT-0539.015。
    直飲水給水點平面布置及系統原理分別參見圖1和圖2。

圖1標準層直飲水給水平面圖（局部）

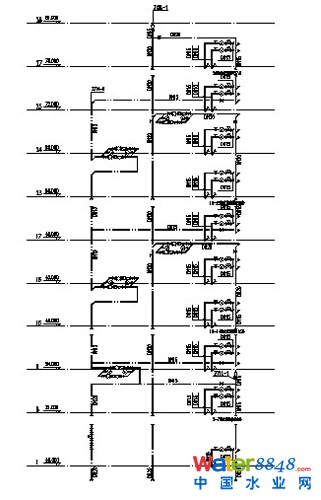

圖2直飲水系統原理圖

    3.3系統計算
    直飲水用水定額為5L/人?d，飲用凈水水嘴額定流量為0.04L/s。直飲水管道水力計算示例見表1，該表僅表示直飲水系統ZY2L-1次高區（17-24層）、中區（9-16層）系統計算[5]。

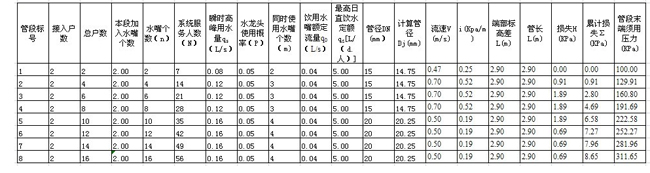

    表1直飲水系統ZY2L-1次高區、中區計算表

    4.存在的問題與發展
    包頭住宅小區中的直飲水工程一直處于發展階段，各相關部門應在嚴格保證水質問題的基礎上，做到系統合理，設計優化，節約用水，安全用水，使這個與人民生活息息相關的工程真正的發揮它的作用。

    [1]王志強 徐寶軍 王志剛 包頭管道直飲水設計中存在問題的分析及建議 包鋼科技，2011,37（5）：70-73
    [2]王志強 王志剛 包頭市管道直飲水的現狀、問題及對策 內蒙古水利，2011，（4）：66-68
    [3]中華人民共和國建設部 管道直飲水系統技術規程（CJJ110-2006）北京：中國建筑工業出版社,2006
    [4]包頭市健康水工程建設修訂標準 包水發（2011）112
    [5]中國建筑標準設計研究院 2009全國民用建筑工程設計技術措施（給水排水） 北京：中國計劃出版社，2009

    作者：王倩怡   天津市筑土建筑設計有限公司
