百年排水丨污水廠工藝再升級，改革創新提升處理水平
2023-07-31 16:58
1923年，上海第一座污水處理廠建成，由此拉開了上海污水處理的序幕。歷經百年發展，上海從解放前的3座污水處理廠，3.55萬噸/日的處理量，發展成為目前六大片區43座污水處理廠，處理規模超1000萬噸/日，上海城市水環境面貌煥然一新。水處理行業的飛速發展為改善水環境、保障水安全發揮了強有力的支撐作用。市水務局精選了部分污水處理廠，通過不同的特色亮點，展示百年排水的發展歷程和豐碩成果。
（六）
傳統活性污泥法因其設計簡單、運行方便的特點，在歷史長河中經久不衰，但污水生物處理技術的多方面發展和時代的進步也讓活性污泥法衍生出了許多改革創新的分支，水治理水平得到不斷提升。今天向大家介紹的是兩座采用了改良型活性污泥法工藝的污水處理廠——上海松東水環境凈化有限公司和上海城投污水處理有限公司石洞口污水處理廠。

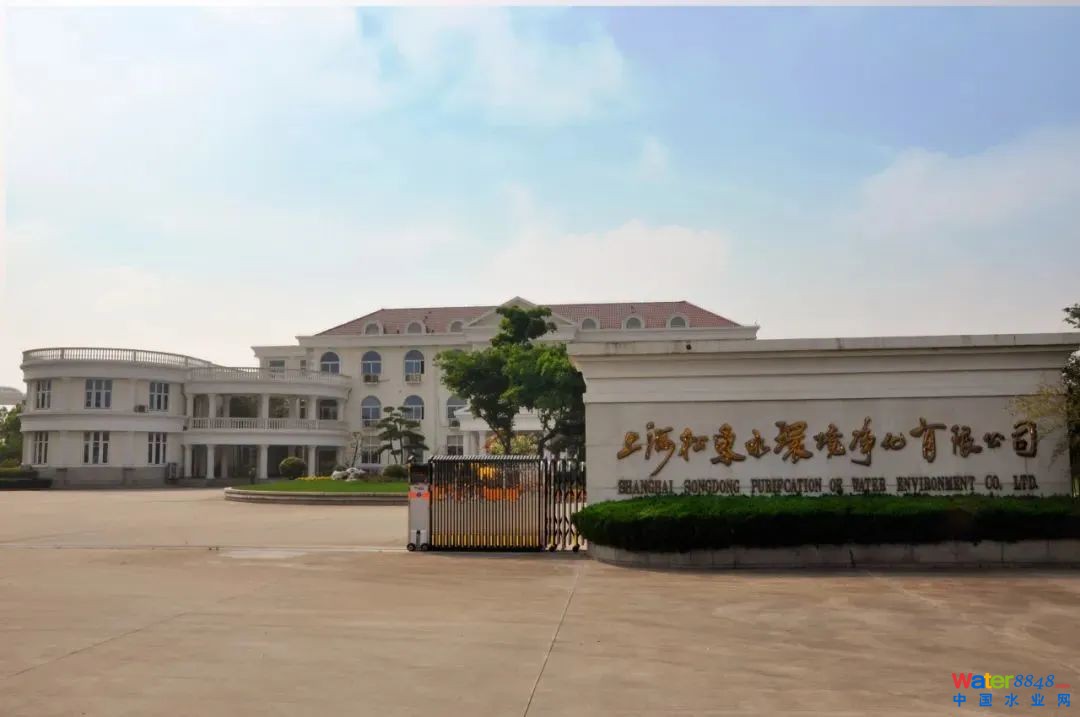

上海松東水環境凈化有限公司

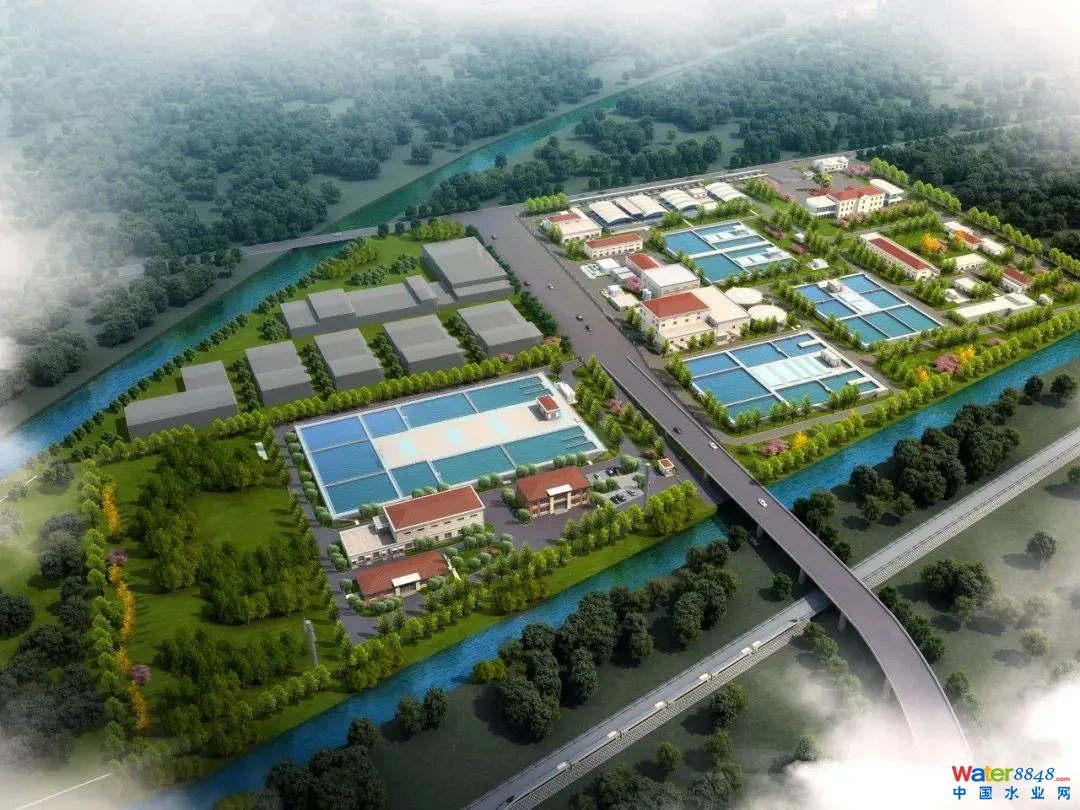

上海松東水環境凈化有限公司成立于2001年9月，位于上海市松江區新橋鎮民強路1111號。公司占地面積122畝，主要生產職能是對服務區域——松江東部地區兩鎮一區即新橋鎮、車墩鎮、松江工業區的生產和生活污水的收集、處理排放。服務面積約100平方公里，服務人口約50萬。污水處理設計能力為14萬噸/天，分為一、二、三、四期工程建設，一期污水處理量2.5萬噸/天，二期污水處理量2.5萬噸/天，三期污水處理量3萬噸/天，四期污水處理量6萬噸/天（四期工程建設中）。廠外污水管道190.63公里，其中一級管網96.28公里，共設13座污水輸送泵站。
公司采用“預處理（粗格柵+細格柵+曝氣沉砂池）+生物處理（msbr 生物反應工藝）+深度處理（高效沉淀池+反硝化深床濾池）+尾水消毒（次氯酸鈉接觸）”工藝，現出水執行《城鎮污水處理廠污染物排放標準》（gb 18918-2002）一級a標準，2023年年底四期工程改擴建完成以后出水執行一級a+標準。處理后尾水排入公司西側的北泖涇。污泥處理采用“重力濃縮+板框脫水”工藝，脫水至含水率≤60%。
msbr污水處理工藝是一種改良型的sbr工藝，又被稱作改良式序列間歇反應器，msbr結合了傳統活性污泥法和sbr的優點，在恒水位下連續運行，采用單池多格方式，省去了多池工藝所需的連接管道、泵和閥門等設備或設施。由流程特點來看，msbr實際相當于由a²o工藝與sbr工藝串聯而成，強化了各反應區的功能，為各優勢菌種創造了更優越的環境和水利條件，因而同時具有很好的除磷和脫氮作用。msbr工藝是目前最新、集約化程度最高的新型污水處理工藝，無論從理論上分析，或者實際運行的結果來看，它在可靠性程度、節約能耗、降低運行成本、節約用地等多方面都具有很大的優勢。

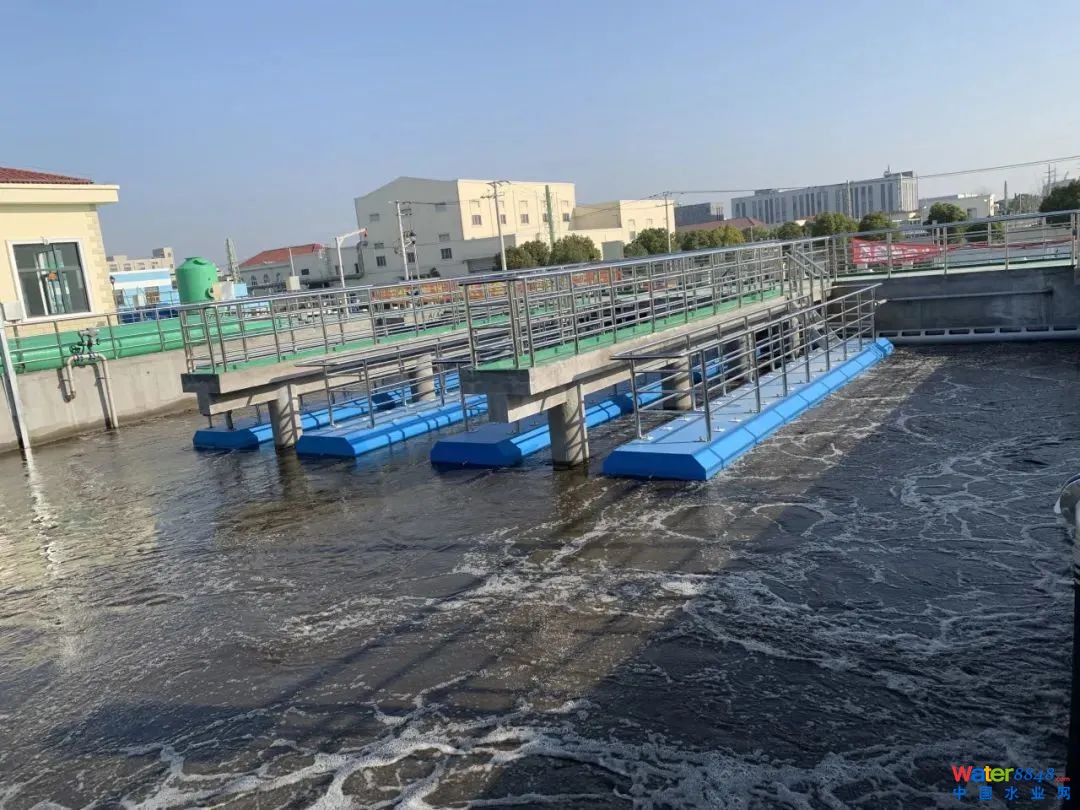

msbr池

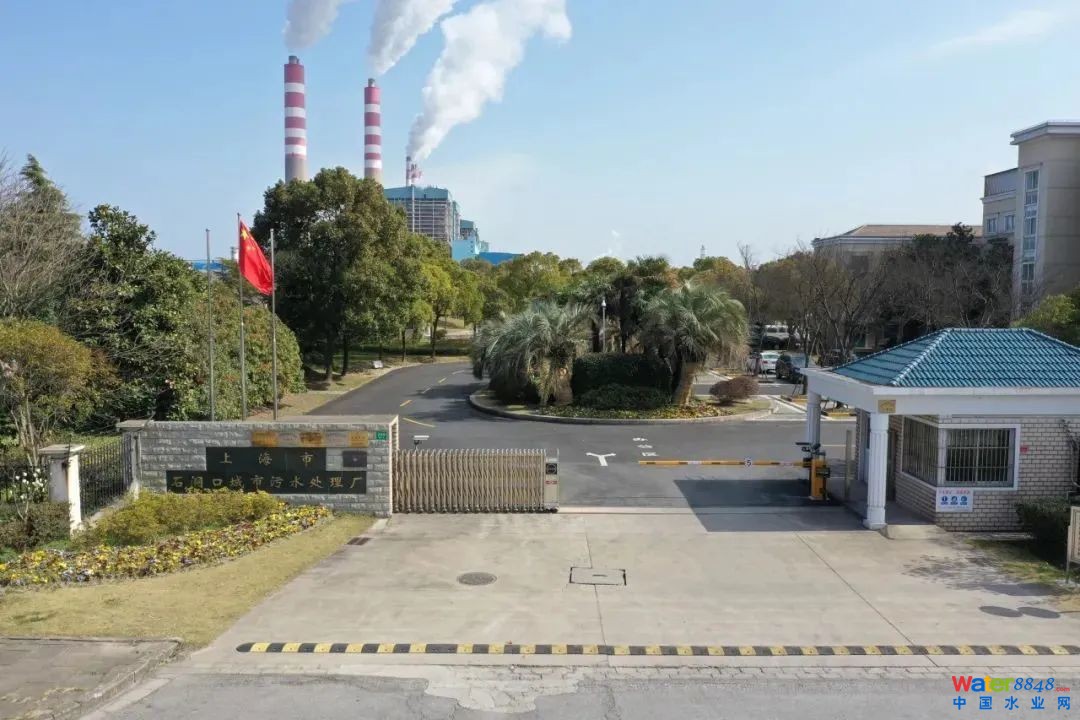

上海城投污水處理有限公司
石洞口污水處理廠

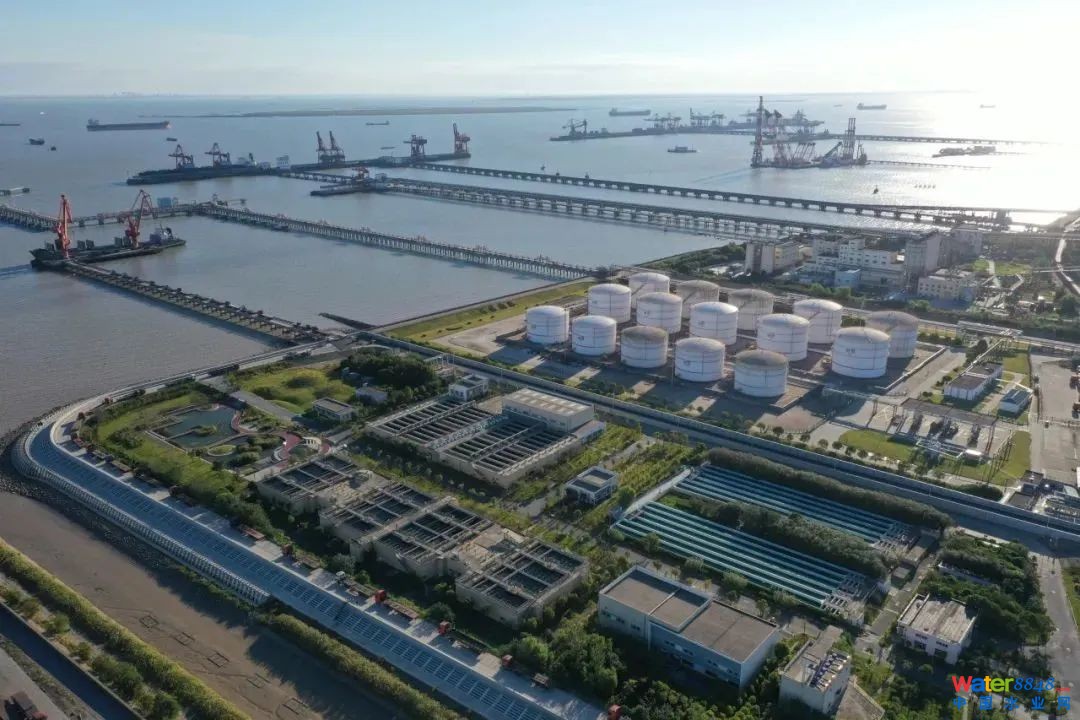

上海城投污水處理有限公司石洞口污水處理廠是由上海市蘇州河綜合整治建設有限公司（簡稱蘇建公司）承建，是蘇州河綜合整治一期工程的標志性工程，位于上海市寶山區月浦鎮，北鄰長江，東西兩側分別為石洞口煤氣廠和羅涇煤碼頭。
石洞口污水處理廠主要處理西干線現狀區域（主要收集市區蘇州河北岸、普陀、閘北等地區）、蘇州河支流截污工程北片及南翔地區的污水，規劃服務面積150km²，服務中心城區人口70萬人。污水廠一期工程用地面積28.20公頃，處理規模40萬m³/d，污水處理采用一體化活性污泥法，于2002年9月建成通水，經處理后出水達到《城鎮污水處理廠污染物排放標準》（gb 18918-2002）一級b標準排放至長江。根據《水污染防治行動計劃》要求，上海市石洞口污水處理廠實施污水提標改造工程，對現狀40萬噸/天污水處理設施進行提標改造，出水水質2018年1月1日起執行《城鎮污水處理廠污染物排放標準》（gb 18918-2002）一級a標準。

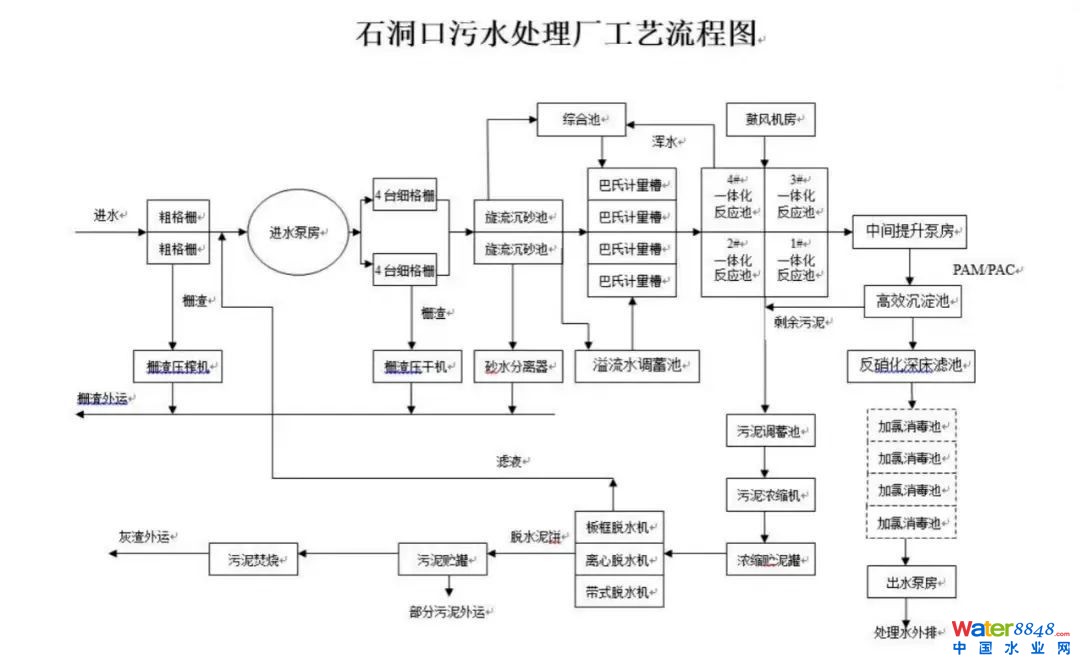

污水經西干線管網輸送至石洞口污水處理廠后，依次經過粗格柵、進水泵房、細格柵、水力旋流沉砂池，預處理后的污水通過巴氏計量槽計量后進入一體化生物反應池。生物反應池出水通過中間提升泵房提升到高效沉淀池，通過加藥進一步去除tp等污染物，高效沉淀池出水進入反硝化深床濾池，進一步去除tn等污染物，出水進入加氯消毒池加氯消毒后，通過出水泵房排入長江。

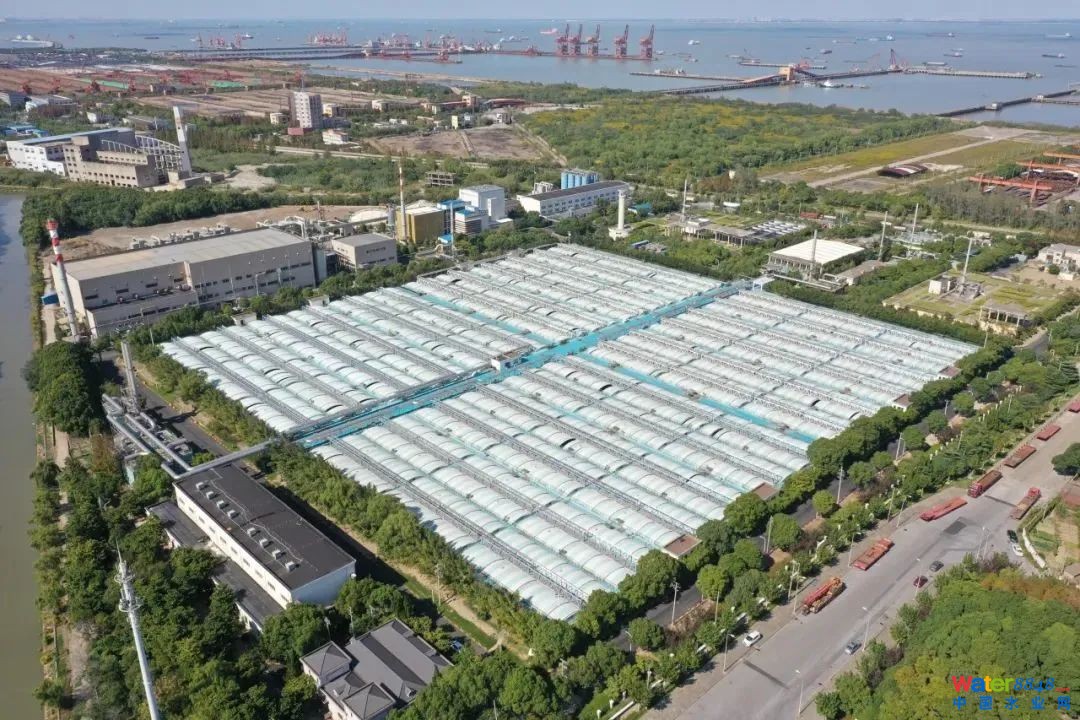

石洞口污水處理廠一體化反應池

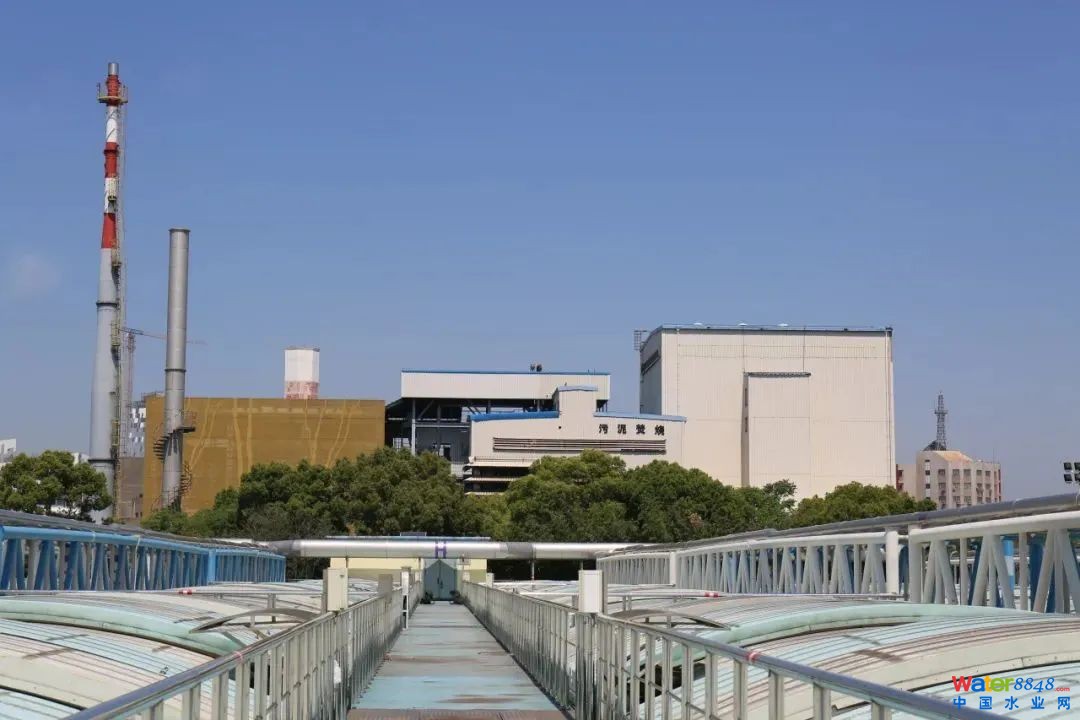

一體化反應池上的污泥焚燒老線
石洞口污水處理廠的污水處理系統采用一體化活性污泥法（unitank）工藝，unitank工藝是sbr法的一種改進和發展，具有周期性、交替式、連續流、恒水位的工藝特點。unitank主體反應池共4組，每組3條，每條分3格，共計36格，單格設計尺寸為35m×35m×7m，有效水深為6m。
至此，污水廠特色宣傳系列告一段落。上海的排水行業起源于污水治理，今年是上海排水步入百年的新起點、新征程，上海排水行業將繼續深入開展水環境系統治理，鞏固深化水污染治理成效，以時不我待的緊迫感和責無旁貸的使命感，勇?lián)鷷r(shí)代重?fù)?dān)，展現青春風采，譜寫排水發展新篇章！
排水事務中心供稿
上觀號作者：上海水務海洋
