項目概況

竹園污泥處理廠位于浦東新區外高橋保稅區東北角，隨塘公路4915號，北鄰長江，與竹園第一污水處理廠和竹園第二污水處理廠相鄰，占地面積約5.83萬m2。

竹園污泥處理廠主要處置竹園片區污泥，由一期工程和擴建工程兩部分組成，其中一期處理規模為131噸干基/日，采用“槳葉式干化+流化床焚燒”工藝，2011年11月開工，2015年9月投產;擴建工程處理規模223噸干基/日，采用“薄層+線性干化工藝”，2018年1月開工，2020年9月投產。竹園污泥處理廠一期、擴建工程共計十二條生產線，總處理規模為354噸干基/日。

示范意義

竹園污泥處理廠是上海第一個大規模專業性污泥處理處置企業，保持了近10年的安全穩定運營，保障了竹園片區污泥出路。竹園一期采用“污泥干化焚燒+灰渣建材利用”的工藝技術，實現了污泥全鏈條處置。竹園污泥擴建工程采用“污泥干化+電廠摻燒”的工藝路線，實現了將干污泥作為能源摻燒發電，在完成污泥處置的同時進一步提升污泥的資源化利用。竹園污泥處理廠通過不同工藝處置技術實踐，形成了可推廣的技術模式，推動了污泥處理和資源化利用的多樣化發展。

項目亮點介紹

（1）實施效果

竹園污泥處理廠污泥一期和污泥擴建工程分別從2015年和2020年投運以來，始終保持高效穩定運行，運營成本控制良好，年處理量穩步提升，有效解決了竹園片區污泥處置需求，實現了片區污泥零填埋目標。同時污泥廠在運營過程中，培養了眾多專業技術人才，總結各項經驗，曾獲得中國環境保護產業協會2018年重點環境保護實用技術示范工程。

（2）社會效益

   隨著經濟和社會的不斷發展，保護環境成了社會發展的首要問題，竹園污泥處理廠作為污泥處置的終端環節，在污泥處置過程中實現了全鏈條處理，結束了竹園片區污泥填埋的歷史。為上海建設具有世界影響力的社會主義現代化國際大都市添磚加瓦，也充分踐行人民城市人民建、人民城市為人民的精神。

（3）生態效益

    竹園污泥處理廠全廠總處理規模為354噸干基/日，徹底解決竹園片區污水廠污泥出路問題，同時減少了片區污泥長距離運輸或填埋導致的環境二次污染。

污泥廠污泥處理實現了減量化，無害化，資源化的目標，處理過程中使用污水廠的再生水，大量節約了水資源，污泥處理后的飛灰資源化利用，作為建材原料，同時減少了二次污染和降低了碳排放。上海土地資源緊張，竹園污泥處理廠僅占地5.83萬平方米，就完成了竹園片區污泥的全部處理處置，節省了大量土地面積。

項目技術工藝/裝備簡介

（1）技術工藝/裝備名稱

竹園污泥一期采用污泥槳葉干化+流化床焚燒+高溫?zé)煔庥酂崂��?靜電、布袋除塵+濕法脫硫技術。主要設備包括槳葉式干化機，鼓泡式流化床，余熱鍋爐，靜電除塵器，布袋除塵器，脫硫裝置，風機，干濕污泥輸送儲存設備等。

竹園污泥擴建工程采用薄層+線性兩段式干化技術，主要設備包括濕污泥輸送儲存設備，薄層干化機，線性干化機，干污泥輸送儲存設備等。

（2）工藝/裝備原理

竹園污泥一期采用污泥干化焚燒技術，竹園片區80%濕污泥通過車輛運輸?shù)轿勰鄰S內，泵送至干化機內，污泥干化至30%含水率以下，再通過混合螺旋將干濕污泥混合，進入焚燒爐燃燒，燃燒后的高溫?zé)煔馔ㄟ^余熱鍋爐產生蒸汽回用到干化機，不足的蒸汽由電廠廢熱蒸汽補充，之后的煙氣經過高效煙氣處理設備處理達到《DB31-768-2013》標準后,通過煙囪排入大氣。飛灰資源化利用，作為建材原材料使用。

竹園污泥擴建工程采用薄層+線性兩段式干化技術，竹園片區含水率為80%的濕污泥通過車輛運輸?shù)轿勰鄰S內，通過泵送到薄層干化機內，干化后送至線性干化機內二段干化，出口污泥干化至33%含水率以下，送至電廠作為燃料和煤一起摻燒發電。

（3）工藝/裝備特點

 竹園污泥一期：實現脫水污泥全鏈條處置，處置過程中使用竹園污水廠再生水，鍋爐自產蒸汽使用，飛灰資源化利用，利用電廠廢熱，杜絕了污泥填埋，節約了能源，減少了碳排放，降低了運營直接成本，實現了污泥處置的資源化，減量化，無害化。

  竹園污泥二期采用“污泥干化+電廠摻燒”工藝路線，采用德國SMS公司的薄層以及線性干化機，是全世界最大的薄層干化機型，運行過程中高效，安全，平穩。通過使用發電廠的廢熱蒸汽作為干化熱源，生產干污泥作為燃料和煤一起燃燒發電，將生物質能源變?yōu)殡娔埽�使污泥變廢為寶充分資源化，同時生產過程中回收部分干化冷凝水，減少了碳排放，符合國家節能減排和循環經濟發展的要求。實現了污泥處置的資源化，減量化，無害化。

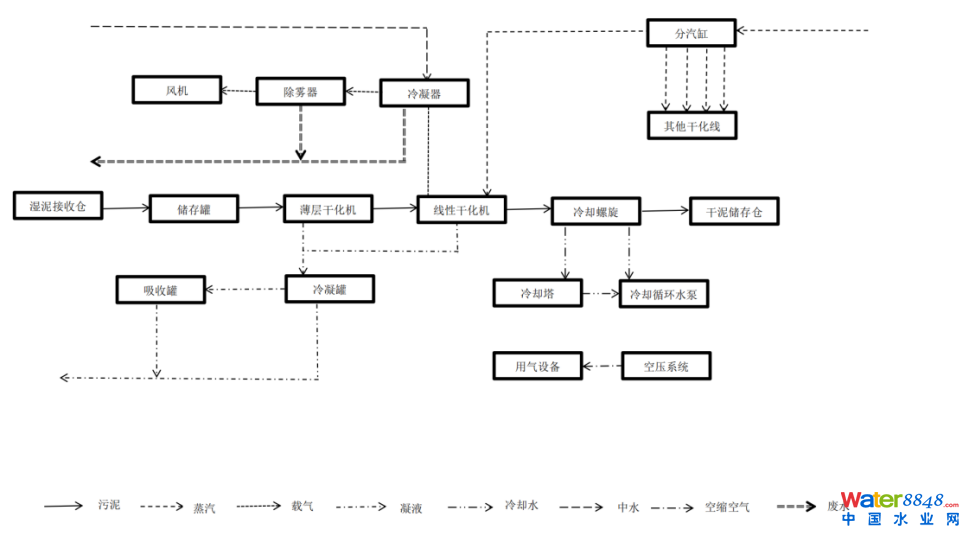

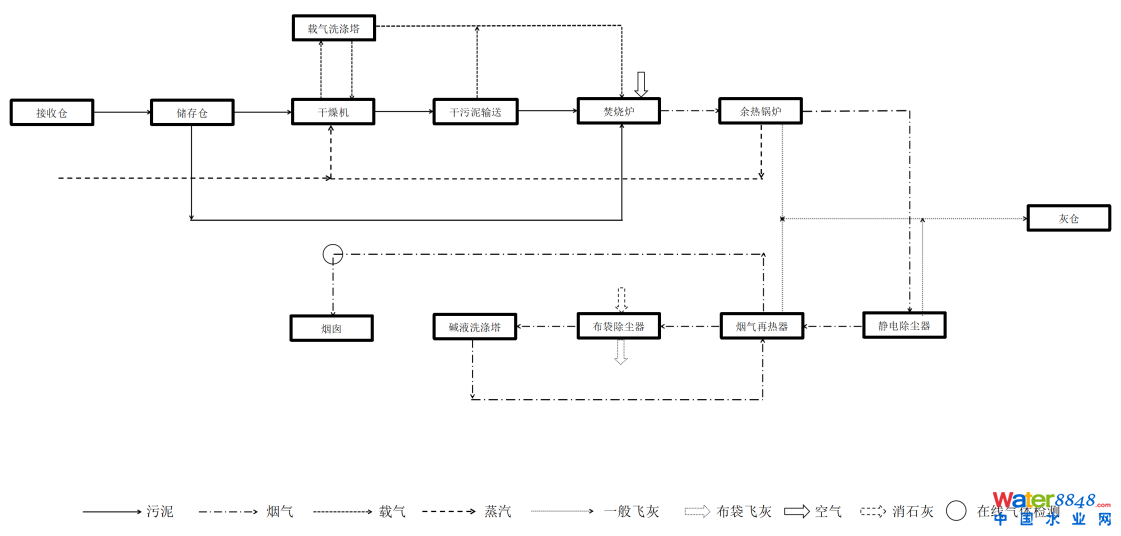

（4）工藝/裝備流程圖

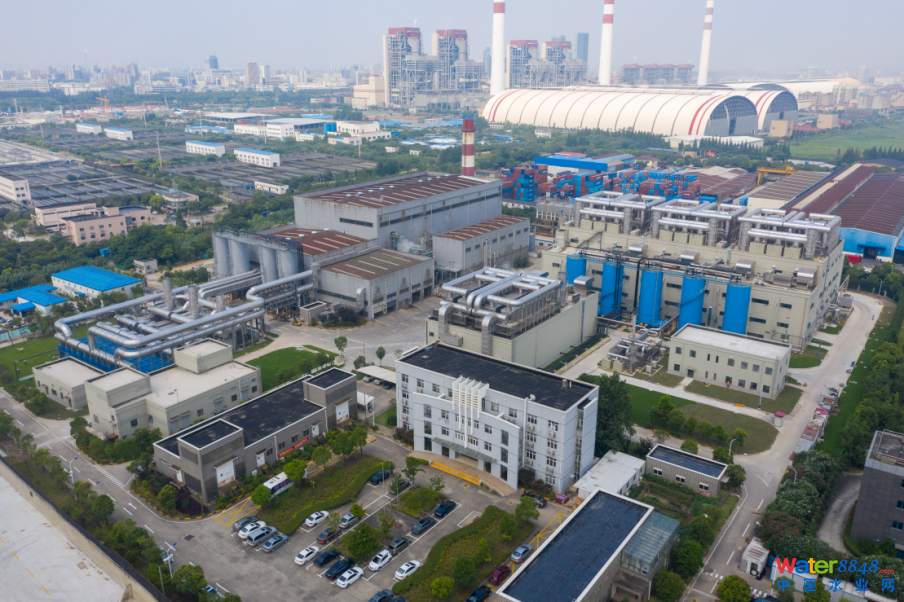

（5）項目部分案列照片
