利用煙氣余熱的污泥無害化與資源化處理新技術 ——以廢治廢、節能減排、“泥”“霾”共治
第1頁 /(共4頁)
浙江大學 翁煥新 教授/博導(Email：gswenghx@zju.edu.cn)
主持人(同濟大學 環境科學與工程學院 楊長明教授)：各位專家各位代表，早上好!第一位匯報人是來自浙江大學教授博導翁煥新，主題是利用煙氣余熱的污泥無害化與資源化處理新技術——以廢治廢、節能減排、“泥”“霾”共治。
浙江大學 翁煥新：今天來自全國各地的專家都聚集在一起，真是一個盛會，下面就坐的很多都是年輕人，這說明我們中國的污泥處理事業是大有希望的。今天要和大家交流的是我們20多年來的研究成果，“利用煙氣余熱的污泥無害化與資源化處理新技術”，副標題是以廢治廢、節能減排、“泥”“霾”共治。
以廢治廢、節能減排
大家可以理解，但對于“泥”“霾”共治可能會有些疑慮，那么下面我就向大家介紹這個技術的根本原理。為了更好地理解技術背景，我想先簡單地談一談中國污泥處理領域的市場情況。
根據官方資料，我國現在已建成的城鎮污水處理廠5000多座。這張圖顯示了我國污水的排放量和處理量隨年度的變化，從圖中我們可以看到，在1991年，我國的污水處理率不到15%，而到了2016年，污水處理率已經超過了93%，不久的將來，污水排放量和污水處理量這兩條曲線就會碰在一起，表明污水將得到100%的處理，現在我國的污水處理量已達到1.88億立方/日，到那時污水處理量就更大，相伴而產生的污泥量也將是一個天文數字。
我們對于現在中國污泥在區域上的分布作了基本統計，東部沿海地區約占了70%，但是污泥的增長率，中部和西部地區大于東部沿海地區，這就意味幾年以后，整個中國都將面臨污泥處理的環境問題。我們要想徹底解決中國的污泥問題，我想首先要了解中國的國情和目前我國污泥處理的現狀。
中國污泥的基本國情有三點：
一，是污泥量多、體積大，工業污泥加上生活污泥每年的產生量已超過一億噸(含水率80%);二是沒有足夠的經費投入到污泥處理中，現在全國平均污泥處理費大約在200元/噸;三是由于生活污水與工業廢水合并處理，使得污泥的成分復雜。這三個國情告訴我們，在中國處理污泥比其他西方發達國家更加困難，為什么?因為我們要用不多的錢去處理巨量的污泥，而且污泥的成分又這么復雜。
那么我國污泥處理現狀究竟如何?與會的專家一定很關心，然而可以非常不樂觀的告訴大家，盡管我們的污水處理技術已經接近了世界先進水平，但是我們的污泥處理程度仍然處在非常低的水平上。根據官方的數據，真正得到處理的污泥大約只有20%，80%的污泥仍然處于無序的臨時堆放或簡單填埋狀態，這對生態環境的影響，我想各位專家心里都是非常清楚的。這就給我們一個警示，我國污泥處理進行了這么多年，還處在這樣低的水平上，一方面表明我國污泥處理的關鍵技術還沒有突破;另一方面說明了，我們在以前的污泥處理導向上存在問題，所以，我們對中國污泥處理的導向需要重新慎思!
我國目前主要的污泥處理方法可以歸納為三大類：第一，添加石灰或者水泥等物質去適應填埋。這種做法的結果使污泥增量，加了石灰以后的污泥最后只能去填埋，而且填埋所占有的地方空間很難可以再被利用，所以后果是非常嚴重的;
第二，蒸汽干化+焚燒。蒸汽是優質能源，這種方法不僅耗能，而且污泥焚燒將會產生大氣污染，特別是會產生二噁英，因受污泥處理費的限制，現在實施的污泥焚燒工程實際上沒有充分考慮大氣污染問題，所以這個后果也是很嚴重的，將來終有一天污泥焚燒要求非常高的大氣排放標準，這樣的項目就很難維持下去;
第三，就是污泥發酵土地應用，這種做法的后果就是生態環境的風險。以上這三類主要方法實際上是跟隨了國外的污泥處理處置技術，即源于國外通常采用的污泥衛生填埋、焚燒和土地利用等方法。各位專家都知道，我們在實踐這些方法的時候，總會覺得有問題，這就說明了國外的污泥處理處置方法在中國難以仿效，因此，這就促進我們必須要進行技術創新。
第2頁 /(共4頁)
如何促進技術創新?我的體會是，首先必需要把污泥的本質搞清楚，好在浙江大學在過去的20多年里，持續不斷地對各類污泥的理化性質開展了深入的研究和了解，由于時間關系，我就把最主要的研究結果告訴大家。首先大家關心的就是污泥的化學成分，我們來看這張數據表，這是我們對中國典型的城市污水處理廠污泥的化學成分進行了連續三年的監測數據，數據告訴我們，污泥里面的主要化學成分是非常穩定的，它所提供的一個非常重要的信息是，污泥中的氮、磷、鉀含量是很低的，雖然有機質含量在35%左右，但這個有機質是由非常復雜的化學物質所組成。這個數據告訴我們，我國的城市污水處理廠污泥完全不適合于土地利用，如果在做或想做污泥肥料的話，那我就勸大家，這一步是很難走下去的。我們再看重金屬的含量，這是五年的連續監測數據，我們可以看到，污泥中每一個重金屬含量的變化都是非常大的，它們的平均值也是很高的。這就告訴我們，中國的污泥氮、磷、鉀很低，有機質非常復雜，并不是農業上所需要的有機質，重金屬又很高，根本不具有作為土地利用的基本條件。
然后，我們對于污泥的熱值進行了分析研究，分析結果表明，由于污泥含有穩定的有機質含量，所以它具有一定的熱值，這個熱值恰恰就是污泥唯一具有利用價值的潛在資源。我們來看這張圖，這是污泥中有機質和熱值之間的相關性分析，從中我們可以看到我國污泥的熱值范圍大約在1500-2500大卡之間，然而污泥熱值是否具有利用價值與含水率是緊密相關的，根據前人的研究結果，如果污泥含水率80%，它不具有熱值，只有當污泥含水率降到30%以下，污泥熱值才具有可利用的價值。這就告訴我們，我國污泥具有可利用的熱值資源，但是，熱值資源可被利用的先決條件是要把污泥的含水率降至30%以下。
這是一張污泥的粒度分布圖。經過我們對所有污泥類型的分析，污泥的兩種最主要粒級是細粉沙和粘土，通過X光衍射和紅外光譜分析，構成它們的主要礦物有石英、長石和伊利石等粘土礦物，這是污泥中無機成分的基本物質組成，這個基本物質組成告訴我們，污泥可以作為建筑材料的原料，因為它具有建筑材料所需要的基本礦物質構成。
通過對中國污泥特性的研究，我們對污泥的最終處理就可以作出基本的科學判斷。
污泥處理目標就是“三化”：無害化、減量化、資源化。以前還講穩定化，沒有穩定化，穩定化的概念就是暫時處理一下，不行，國際上就講這“三化”。我們把污泥含水率從80%降到30%，首先減少污泥的體積，這是污泥得到最終處理的關鍵。“熱干化”是污泥減量最有效的方法，它可以殺滅污泥中的病菌，使污泥中的有害物質向穩定態轉化。我們來看這張圖，如果將含水率75%的污泥的體積看作100%，當含水率降到60%時，其體積已經降至40%，當含水率降到40%時，其體積已降至原體積的20%左右。所以，熱干化可以使污泥非常有效地實現減量化。
現在國外已經開始發展污泥熱干化技術，有一個標志性文件的發表說明這點，這就是美國環境保護局2006年發布了《污泥熱干化技術情況說明書》。我們的研究和實踐證明，熱干化對于污泥減量化是非常重要和非常有效的，而“低溫干化”是熱干化技術核心中的核心。
什么是污泥低溫干化技術?利用低于絕干污泥燃點的熱量(<250℃)，使污泥中的水分蒸發達到有效減量的過程。這張圖顯示了污泥初步減量的途徑，污水處理廠污泥初步減量的途徑包括濃縮、消化和機械脫水，但這里我要談一下污泥消化的問題。補充說明一下，我今天做的發言純屬學術上的，在學術討論過程中我會對一些技術談一些自己的看法，如果對于某些技術有不利的方面不要在意，因為完全是技術性的。消化是最早國外污水處理中一個組成的部分，這張圖片是杭州第一個污水處理廠，由德國資助建造，當時設計的消化池，但是正式投產后沒有正常使用，為什么?因為它所投入的遠大于產出，所以以后建設的污水處理廠省略了這個過程。當然現在有一批專家在推這個，然而從經濟和實際效果來講，我認為在中國是不合適的，因為我國的污泥通過消化不僅所產出的效率實在是太低了，而且污泥減量也很有限，原因在于我國的生活污泥有機質含量偏低，所以，污泥消化在中國并不適合推廣。
污泥在污水處理廠經過機械脫水以后含水率一般在80%左右，這是污水處理廠可以接受的平衡含水率，它是由污泥產生量、污泥處理速度和污泥處理成本等綜合因素決定的。污泥中80%的水，有間隙水(約占70%)、毛細水(約占20)、吸附水和結構水(約占10%)。污水處理廠通過污泥濃縮后，污泥含水率約為95%，然后經過機械脫水，可以脫掉一部分間隙水，從理論上講機械脫水可以使污泥含水率降至70%，但是要達到這個含水率需要付出很大的代價�，F(xiàn)在有的說機械脫水可以使污泥含水率降至60%以下，甚至50%以下，這在實際中做不到，要達到那個含水率水平就是在污泥中添加了固體物質，如石灰等。我們處理污泥的首要原則是減量，絕對不允許在污泥里面添加任何固體物質。
我做過初步統計，如果污泥里面添加5-10%的固體物質，板塊壓濾后污泥含水率達到60%，這時污泥的體積和含水率80%的污泥體積是基本一樣的，甚至更大，不但沒有減量而且增量了，因為從表面上看含水率已經是60%，但實際上水分并沒有從污泥中跑出來，只是部分間隙水變成了結構水，這一結果不僅造成污泥增量外，而且由此造成污泥熱值降低，也無法作為建筑材料的原料，只能去填埋，這點大家必需要有清晰的認識。低溫干化可以使污泥中的全部間隙水、毛細水和吸附水去掉。
污泥低溫干化有什么優點?第一，水分蒸發有效減量;第二，有機質不被破壞，有害氣體少量釋放，同時保存了95%以上的原始熱值。這個圖是污泥干化速率曲線，開始的時候干化速率迅速升高，到B點就不變了，這個B點就是污泥開始脫水的時候，然后到了C點干化速率又下降了，C點是臨界含水率。這個圖所反映的過程，在不同條件下進行實驗都得到了驗證。
熱干化是能量凈消耗的過程，能耗占污泥處理總費用的80%以上。但如果我們利用鍋爐、熱電廠、水泥廠或垃圾焚燒廠等排放的煙氣余熱進行污泥干化，就徹底克服了“耗能瓶頸”，使污泥處理的運行成本大大降低。這些煙氣溫度在120-200℃之間，其中隱藏著巨大的熱能，煙氣中潛在的熱能正是污泥低溫干化最理想的能源。在中國，利用煙氣余熱資源來干化所有的污泥，綽綽有余。
為了實現煙氣余熱干化污泥過程，我們建立了煙氣量、煙氣溫度和污泥處理量之間相互關系的數學模型。根據這個模型，我們只要了解煙氣資源有多少，就可以知道能夠處理的污泥數量，反過來我們要處理多少污泥量，就必須要提供多少的煙氣量。
第3頁 /(共4頁)
利用煙氣余熱污泥低溫干化具有以下重要的技術和經濟特點：第一，以熱煙氣與濕污泥直接接觸的方法使污泥干化效果最大化，由于這樣一個過程，就產生了第二個技術特點，就是干化過程中濕污泥可以吸附煙氣中的PM2.5和PM10，這對保護大氣環境意義很大，空氣中的霾主要來自于PM2.5和PM10，現有的除塵設備難以將煙氣中的微小顆粒物去除，而在煙氣干化污泥的過程中恰恰可以把大部分PM2.5去掉，這就體現出了“泥”“霾”共治的效果，與此同時產生第三個技術特點，濕污泥還可以把煙氣中20%-25%的二氧化硫以及硝酸根離子吸附掉，因為污泥的PH值基本偏堿性。第四個特點，污泥低溫干化過程需要利用了大量的煙氣，而這時少量釋放的氣體通過稀釋作用和化學反應，可以保證尾氣高標準達到排放。第五，整個干化系統均在全封閉微負壓的狀態下運行，無異味、清潔生產，安全穩定，絲毫不影響鍋爐系統的正常運行。第六，投資少(7-9萬元/噸)，運行成本低(<50元/噸)。
如何完成煙氣余熱干化污泥過程，我們建立了利用煙氣余熱分段式污泥低溫干化工藝流程。污泥通過運輸?shù)竭_污泥儲存庫，通過進料裝置將污泥送入第一干化成粒裝置，進行第一段干化，使污泥的含水率從80%降到60%，然后將污泥送入第二干化成粒裝置，進行第二段干化，使污泥的含水率從60%降到40%，污泥在干化過程中自然形成粒徑為2-8毫米的顆粒，污泥顆粒被送入成品庫，通過自然冷卻，最后含水率降至30%以下。干化污泥的能源來源于煙氣余熱，通過風機將熱煙氣送入兩個干化成粒裝置，經過污泥干化后的煙氣通過除塵除氣裝置后達標排放。所有鍋爐、熱電廠、水泥廠、垃圾焚燒廠都有完善的除塵除氣設備，由于煙氣通過前面的污泥干化過程，煙塵和二氧化硫等污染物的負荷大大降低，從而使煙氣排放標準的質量比原先的更高。干化后的污泥顆粒，保存了95%以上的原始熱值，如在熱電廠可以和煤一起摻燒，如在水泥廠可以做燒制的水泥原料，如在垃圾焚燒廠，干化后的污泥可以和垃圾一起焚燒。干化后的污泥也可以燒陶粒，也可以燒制輕質節能磚。
如何能夠使這個工藝流程順利運行?我們來看模擬實驗結果，這是在不同溫度下，污泥含水率和干化時間的變化曲線圖，放大后可以看到，污泥的含水率從80%降至40%，如果干化溫度300℃，需要30分鐘;如果干化溫度200℃，需要60分鐘，煙氣溫度通常小于200℃，所以實際需要的時間會更長。這就要求我們在設計設備的時候，熱煙氣和濕污泥之間相接觸的時間必須大于60分鐘。很多人知道我們這個技術也在模仿，但是他們不知道這些關鍵的技術參數，難以達不到想要的設計效果。另一個實驗結果表明，粒度越小干化效率就越高，因此，我們設計了干化成粒一體化裝置。
專家更關心的是污泥干化時有害氣體的釋放問題，那么我們通過實驗來深入了解這個問題。我們將污泥分別在100℃、200℃、300℃下進行恒溫干化，分析測定釋放氣體中的化學物質，分析結果顯示，100℃時污泥釋放的氣體中主要是烴類物質(見圖);200℃時，成分稍微復雜一些，但主要仍以烴類物質為主;300℃時污泥釋放氣體的成分就非常復雜了，這個結果告訴我們，污泥干化時溫度不能太高，因為在高溫下，污泥中的有機物會發生熱解，以氣體的形式釋放出來，對環境產生不利的影響。在實際的污泥干化過程中，污泥真正脫水的時候發生在干化曲線中的B點，這時B點的溫度稱為污泥的“濕球溫度”，如果干化溫度是100℃，污泥的濕球溫度還不到50℃;當干化溫度是200℃的時，污泥的濕球溫度還不到100℃;當干化溫度是300℃時，污泥的濕球溫度是200℃。利用煙氣余熱干化污泥時，煙氣溫度通常低于200℃，污泥的濕球溫度遠遠<100℃，我們可以發現，在煙氣溫度下，污泥釋放的有害氣體不僅在種類上是非常少的，而且釋放的數量也是非常有限的。接下來我們對各種各樣的有害氣體進行了分析，分析結果均顯示，當溫度<200℃時，各種氣體的釋放量都是非常小的，我們把盡可能對大氣有影響的氣體都進行了分析，結果都是類似的。
大家也許會說，這只是實驗數據，那我們就對具體的工程進行監測，根據浙江省環境監測站連續24小時的監測，監測的所有指標全部低于國家標準，尤其是煙塵，排放量僅為4.03毫克，遠低于國家20毫克的標準，表明了利用煙氣余熱干化污泥對除塵具有非常好的效果。
下面介紹幾個工程實例。這個工程是2005年做的，中國第一個利用煙氣余熱的污泥低溫干化工程，我經常講，將來我們回顧中國污泥處理的發展歷史，這個利用煙氣余熱的污泥低溫干化工程是中國，也是世界上第一個，所以它應該寫入歷史史冊。這是三房巷的例子，一個上市企業，每天產生約100噸的印染污泥，開始他們把污泥直接放到爐子里燒掉，費用很高，設備受損，采用煙氣干化污泥技術后，不僅徹底解決了污泥問題，而且利用污泥熱值還產生了經濟效益，后來企業熱電廠移至新的地方，他們又把這套設備搬到新的地方。這個是2015年完成的張家港工程，全部是自動化控制的，如果有專家感興趣的話，可以去實地參觀。
為了更好的理解本技術所能產生的效益問題，我們來看這樣一張圖。以1噸含水率80%的污泥為例，進行干化，使它的含水率降至30%，水分蒸發需要吸收熱量，以平均吸收熱量2675.9kJ/kg計，需要相當于79.18kg標準煤(5500大卡)的熱量，含水率30%的污泥去摻燒，如果以污泥具有平均2000大卡的熱值計，除去30%的水分需要消耗一部分能量外，它可以貢獻相當于63.07kg標準煤的熱值，回收和貢獻的熱值就相當于標準煤142.2kg。這個理論計算結果告訴大家，如果我們采用這樣的方法處理污泥，將會獲得非常巨大的能源方面的效益。
我們這個技術可以利用在水泥廠，我認為對水泥廠是最佳的。水泥廠也有污泥協同處理，但只是把含水率80%的污泥摻到里面去，這是一種最低級的處理方法。如果利用水泥廠的煙氣，先將污泥進行干化，污泥干化過程吸附煙塵不僅減少大氣污染物排放，而且干化后污泥作為燒制水泥的原料，還能貢獻熱值節約能源，這在環境和經濟上均能實現效益最大化。
垃圾焚燒廠，中國垃圾最后去向只有焚燒，我們可以利用垃圾焚燒排放的煙氣余熱干化污泥，干化后的污泥再與垃圾一起焚燒，這將是我國污泥處理的一個方向。我們知道，垃圾焚燒廠、水泥廠、熱電廠排放的煙塵和二氧化硫需要花費巨大的代價去處理，現在如果與污泥處理有機地結合在一起，是一種最好的除塵脫硫的輔助方法。
第4頁 /(共4頁)
完成這樣一個工藝流程需要關鍵技術和配套設備的支撐，配套設備包括：儲存系統、傳熱系統、輸送系統、干化成粒系統和氣體控制系統。這是污泥干化與成粒一體化的主體設備(見圖);這是控制設備;這是進料設備，定量進料設備很重要，因為進料與煙氣要完全相互匹配;這是除塵除氣設備，所有的這些設備都是自動化控制的，因此工作的現場很清潔，執行的人只要在控制室里操作就可以了。
這是完整的技術示意圖，污泥通過煙氣余熱，在自動控制條件下進行干化造粒，在污泥干化過程中，煙氣中的PM2.5、PM10、二氧化硫被污泥吸附并被包裹在顆粒中，其中二氧化硫已被轉化為硫酸鹽，當污泥作為輔助燃料焚燒時不會再釋放。干化后污泥顆粒與燃煤摻燒和污泥焚燒是完全不同的概念，污泥焚燒存在二惡英產生的問題，污泥與煤摻燒，控制的比例在10%以下，爐膛溫度保持在850℃以上，所以不具備產生二惡英的條件。我們已知道污泥的無機成分，與燒制水泥需要添加的粘土輔料的化學成分相似;干化后的污泥也可以燒制陶粒，陶粒又可以生產出新型的建筑材料;干化后的污泥顆粒可以燒制輕質磚，有些地方很早就開始用污泥燒磚，但始終無法達到理想效果，為什么?只是把污泥簡單地混合到粘土里，破壞了燒磚粘土的質地，這不行，一定先將污泥形成一定粒徑的顆粒，然后均勻混合到燒磚粘土中，這樣燒制而成的是輕質節能磚，不但抗壓強度高于同一窯爐的普通燒結磚，而且質量輕15-20%。
造成中國霧霾的主要原因是燃煤排放的微小顆粒物(特別是PM2.5)，利用煙氣余熱干化污泥的過程可以將大量的PM2.5和PM10去掉，這是在顯微鏡下看到的原始煙氣中顆粒物，經過污泥干化過程后變得很干凈了。根據對浙江長興實際工程的監測結果表明，熱煙氣通過干化濕煙氣以后，原始煙氣中60.19%的PM2.5和43.99%的PM10被去除。
如果我國污泥(含水率80%)的生產量以8000萬噸/年計，利用煙氣余熱干化污泥，使污泥含水率降至30%，每年可以節省約相當于452萬噸的標準煤，干化后污泥作為燃煤的輔助燃料，每年可以提供約相當于359萬噸的標準煤。同時減少污染物排放，向大氣少排PM2.5約17萬噸/年，減排的二氧化硫約為7.2萬噸/年，減少排放的二氧化碳達983萬噸/年。
這是我們設想的中國污泥最終處理的技術路線圖，不難理解，它是以廢治廢的、節能減排的、“泥”“霾”共治的。
經過20多年基礎研究和工程實踐，我們已經取得有關污泥處理技術的授權發明專利38項。國外媒體以英文、法文、西班牙文等介紹了浙江大學的這項技術。這是我們在國內外發表的一些相關的學術文章，這是我寫的一本書。我的聯系方式Email：gswenghx@zju.edu.cn，如果大家感興趣的話可以和我聯系，我將毫無保留的與大家進行交流。謝謝大家!
原標題:利用煙氣余熱的污泥無害化與資源化處理新技術 ——以廢治廢、節能減排、“泥”“霾”共治
中國給水排水2018年中國城鎮污泥處理處置技術與應用高級研討會（第九屆）成功召開
2018年4月15日至18日“2018年中國城鎮污泥處理處置技術與應用高級研討會（第九屆）”成功在河北省保定市 召開，此次會議由《中國給水排水》雜志社、
中國給水排水2018年中國城鎮污泥處理處置技術與應用高級研討會（第九屆）成功召開 ：800多名污泥行業代表齊聚河北保定市 共商發展之道 -- 鼎力打造中國污泥處理處置核心品牌生態圈
中國給水排水2018年中國城鎮污泥處理處置技術與應用高級研討會（第九屆）成功召開
：800多名污泥行業代表齊聚河北省保定市 共商發展之道 -- 鼎力打造中國污泥處理處置核心品牌生態圈
2018年4月15日至18日“2018年中國城鎮污泥處理處置技術與應用高級研討會（第九屆）”成功在河北省保定市 召開，此次會議由《中國給水排水》雜志社、
艾爾旺新能源環境有限公司
、中國市政工程華北設計研究總院有限公司
聯合主辦 ；中國建設科技集團股份有限公司、上海復潔環保科技股份有限公司、 德國施維英機械有限公司、威立雅水務工程（北京）有限公司、國美(天津)水技術工程有限公司、天津創業環保集團股份有限公司、蘇伊士新創建有限公司、中國市政工程華北設計研究總院有限公司西安分公司、普拉克環保系統(北京)有限公司、上海市離心機械研究所有限公司、景津環保股份有限公司、廣州晟啟能源設備有限公司、上海傲江生態環境科技有限公司、北京恩薩工程技術有限公司、《亞洲環�！� 濟南浦華會展服務有限公司等單位給予了鼎力協辦；住房和城鄉建設部、 河北省住房和城鄉建設廳、保定市城市管理綜合執法局、河北省城鎮供排水協會、中國工業節能與清潔生產協會、中國市政工程中南設計研究總院有限公司、保定市排水總公司、污泥安全處置與資源化技術國家工程實驗室、河北農業大學城鄉建設學院、國家污泥處理處置產業技術創新戰略聯盟、中國給水排水戰略聯盟、中國污泥處理處置戰略聯盟、中國給水排水品牌委員會、北京鴻源龍嘉環�？萍加邢薰尽�青島歐仁環境科技有限公司、中瑞（天津）環境技術發展有限公司、天津壹新環保工程有限公司、亞琛工業大學環境工程研究所、北京北排建設有限公司、中德水環境與健康研究中心、天津水務集團有限公司、天津市華博水務有限公司等單位也給予了大力支持。《中國給水排水》雜志、慧聰水工業網、中國水網、中國水業網（ kategosenaylor.com ）、《中國給水排水》雜志網站、 《亞洲環保》雜志、水處理技術雜志等媒體紛紛進行了報道。在此一并表示最誠摯的感謝！近年來，隨著中國城鎮化水平不斷提高，污水處理設施建設得到快速發展，但污水處理后所產生的剩余污泥也隨之增多。由于污泥中含有大量有害病原菌、寄生蟲卵、重金屬等，如果處理不當，就會給環境帶來嚴重二次污染。據統計，截至2017年底，中國城鎮污水處理廠所產生的污泥量已突破5000萬噸/年，其中有70%的污泥沒有得到妥善處理。大量濕污泥隨意外運、簡單填埋或堆放，致使許多城市被“毒泥圍城”，由此帶來的社會問題也日益突出。目前全國各地的污泥處理設施尚不健全，已建成設施的處理水平良莠不齊。部分地區直接對污泥進行脫水干化后堆肥或填埋，尚未對污染物、病原體和重金屬進行處理，不僅可能造成巨大的生態污染破壞隱患，還可能在運輸填埋過程中發生爆炸等事故。因此，假設對污泥采取無害化處理方式，根據目前平均市場價格和污水排放量，未來將產生600億的污泥處置設施建設投資。
與會者就我國污泥處理處置路線、技術發展及瓶頸，城市污泥綜合解決方案，污泥處理市場化設施建設與運行投融資探討等問題進行了深入交流。由住建部主管、中國給水排水雜志主辦的“中國城鎮污泥處理處置技術與應用高級研討會”，是我國污泥處理處置行業技術含量最高、規模和影響力最大的全國性學術會議，前8屆分別在秦皇島、青島、大連、上海、長沙、江蘇宜興、天津、北京召開。本次污泥會議，精心篩選了50個報告，圍繞著污泥處理處置的政策與市場、技術及應用、最新工程案例等主題展開，來自各部委、機關、協會等行業主管部門，各大科研院所的專業技術人員，各地供排水公司與下屬污水處理廠的代表，全國各地的工程公司與設備廠商代表等800多名代表對污泥處理處置有關問題進行了深入的交流與探討。
2018年4月16日，河北省住房和城鄉建設廳 李賢明 副廳長 等領導蒞臨本次污泥大會并致辭。
河北省住房和城鄉建設廳 副廳長 李賢明
800多名與會代表在會議期間緊張且愉快地進行了學習交流，紛紛表示期盼著中國給水排水雜志社組織的下次會議的召開。中國給水排水雜志社于2010年（第一屆：秦皇島）、2011年（第二屆：青島）、2012年（第三屆：大連）、2013年（第四屆：上海）、2014年（第五屆：長沙）、2015年（第六屆：江蘇宜興）、2016年（第七屆：天津）、2017（第八屆：北京）年分別舉辦了第1—8屆污泥處理處置高級研討會，此次是第九屆，在大家的關心和支持下，它已成為業內影響力和規模最大的污泥處理處置行業會議。
4月18日，300多名與會代表參觀了保定市城鎮污水處理廠污泥處理中心工程和雄安新區千年秀林項目。
4月18日，300多名與會代表參觀了保定市城鎮污水處理廠污泥處理中心工程和雄安新區千年秀林項目。
保定市城鎮污水處理廠污泥處理中心工程簡介
1. 項目概況：
保定市城鎮污水處理廠污泥處理中心項目是亞行貸款白洋淀生態建設與環境綜合治理項目子項目之一，位于保定市溪源污水處理廠內，用于處理保定市魯崗污水處理廠、銀定莊污水處理廠和溪源污水處理廠三座污水處理廠產生的市政污泥。
本項目日處理市政污泥300噸（含水率80%），總投資1.39億元，采用“AAe高濃度高效率厭氧消化+板框脫水+沼氣提純”工藝，由中國市政工程華北設計研究總院設計，其核心技術設備AAe高濃度中溫厭氧消化成套技術系統設備由艾爾旺新能源環境有限公司提供并建設實施。
本項目于2016年開工建設，2017年主體工程完工，目前正在調試啟動準備階段，即將投入運行。該項目的建成解決了困擾保定市污水廠運行的一大難題，杜絕污泥廢棄造成的二次污染隱患，提取了污泥中的生物質能并獲得新能源。促進保定市“低碳、高端、協調、善美”的城市發展建設，對我國污泥無害化處理資源化利用將起到良好的示范和推動作用。
2. 工藝技術特點：
本項目采用“AAe高濃度高效率厭氧消化+板框脫水+沼氣提純”工藝。主要建設內容包括污泥預處理車間、AAe組合式高濃度厭氧消化反應器、排沙泵站、沼氣凈化車間、沼氣火炬、沼氣鍋爐房、消化液脫水車間、變電站、水源空調站、控制中心、化驗室、后處理車間等。
污水處理廠產生的市政污泥300t/d（含水率80%）在接收及預處理系統進行混合調配，使混合后的污泥含水率達到約90%（約600t/d）。在經過均質、增溫等預處理后滿足厭氧消化系統的進料要求。經物料泵送至AAe組合式高濃度厭氧消化反應器。污泥經過中溫厭氧消化處理后，每天產生沼氣約10000m³，沼氣經過脫硫等凈化處理后送至沼氣利用系統。部分沼氣供給沼氣鍋爐用于厭氧消化系統過程用能，剩余沼氣提純壓縮為天然氣外運銷售。
厭氧消化后的消化液，經板框脫水，將污泥含水率降到60%，送至垃圾填埋場作為生態覆蓋土。污泥脫水后的上清液回流至溪源污水處理廠處理達標后排放。

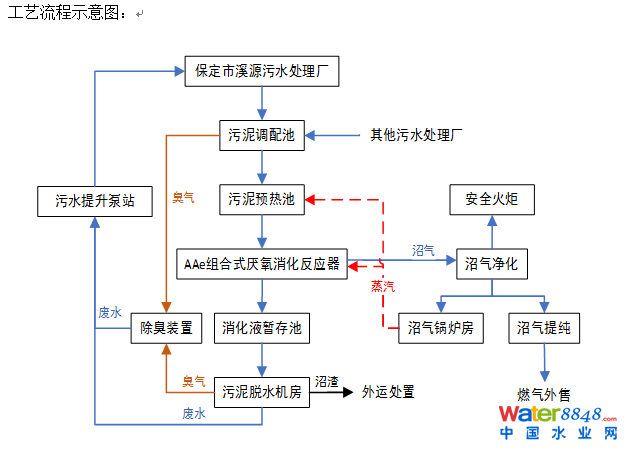

工藝流程示意圖：
3、工程照片：

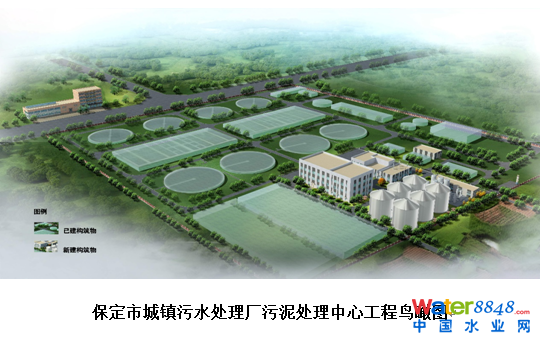

保定市城鎮污水處理廠污泥處理中心工程鳥瞰圖

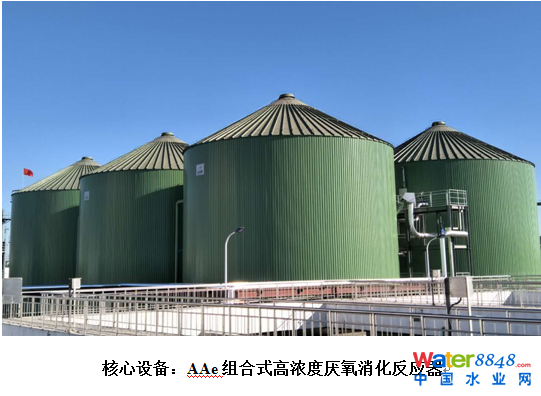

核心設備：AAe組合式高濃度厭氧消化反應器
