一次干化爐的污泥進到脂化工段，這個地方是需要我們從一次干化爐提供一個熱環境，剛才說了一次干化爐直接交換的煙氣是從碳化當中過來，交換完以后換了煙氣的溫度大概小于100℃左右，這個煙氣就進入我的脂化工段，為脂化工段提供一個良好的熱環境。在脂化工段就實現了把污泥的有機質中的糖類、蛋白質轉化為油脂，這里需要一個時間段，這個時間段最重要的功能就是在這個地方這實現了這樣一個功能。

熱的過程，這個目前我們?cè)诤芏喾磻?yīng)物當中是很少見到的，污泥和改性劑反應自己放熱，自己水分蒸發降低含水率，通過脂化工段含水率可以從60%-65%降到30%-35%。后面我還會介紹脂化工段的其他幾個功能。

脂化工段的污泥進入二次干化工段，二次干化工段相當于是一個保險的工段，這個工段可有可無，對于一些有機質含量好的，或者是前面進泥的含水率好，二次干化工段在平時運行的過程當中是不需要的。這部分是利用外部的能源進一步對整個系統進行一個保障，保障我的污泥進入碳化工段的時候，它的含水率必須要在35%以下。含水率的變化是根據泥質的不同有所變化。剛才我說了，如果說整個系統的進泥含水率和有機質條件好，這個地方滿足要求就不需要二次干化系統了。

二次干化的泥進入碳化工段，目前的碳化爐和傳統碳化爐有點不太一樣，里面要實現幾個功能：第一要保證碳化過程一定是一個無氧和缺氧的環境。第二就是碳化過程中導出來的油氣要在爐子里面作為一個碳化爐的熱源。第三要提前把碳化爐的里面的水蒸氣導出來，避免消耗后端碳化所需要的熱源。第四碳化工段要將高溫的煙氣、碳化熱載體和和熱循環水導到前面的一次干化爐進行余熱回收。經過我們的碳化爐含水率從30%-35%降到0%-5%，通常來說碳化出來的碳化顆粒含水率基本是等于0，介于平時空氣中的水分，所以我們經過大量的檢測，碳化后的碳化顆粒含水率基本在5%以下。

（詳見PPT）這部分是整個污泥流的流向。除塵冷工段，這個部分相當于產生煙氣、臭氣、水蒸汽，經過除塵器的除塵，然后分離塔的冷卻。最后將所有的煙氣通入我們所產生的煙氣合成工段，這個設備叫煙氣合成隧道進行處理，最后一個達標排放。在這個煙氣合成工段里，這是我們最新的技術，將二氧化硫和氮氧化物在這里面進行一個反應，轉化成肥料。通過我們半年的運行，目前這個肥料是實實在在已經生成的，對于二氧化硫和氮氧化物的去除效率達到95%以上。

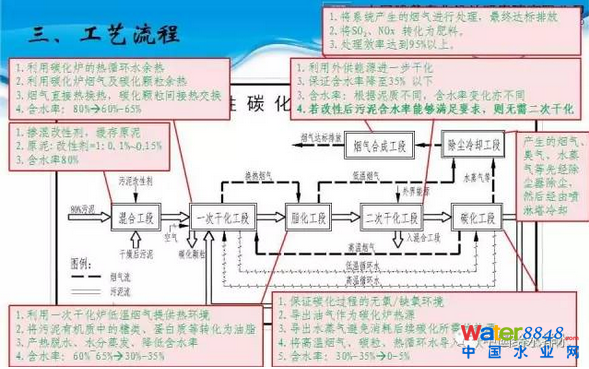

（詳見PPT）這是我們目前在中國建筑東北院的申請的一個工藝流程。

我們覺得碳化要做兩件特別重要的事情，第一要把工藝流程打通，工藝流程如果不打通的話，這個設備再好整個系統也是沒辦法能夠?qū)崿F(xiàn)熱平衡的。第二是實現熱平衡以后就解決我剛才說的第二個問題，能量的平衡的解決，能量平衡的解決要從污泥自身來解決這個問題。第三是設備本身要把系統能夠利用的能量起來盡可能的都利用起來。

簡單介紹一下我們工藝流程圖里面的兩個關鍵點：

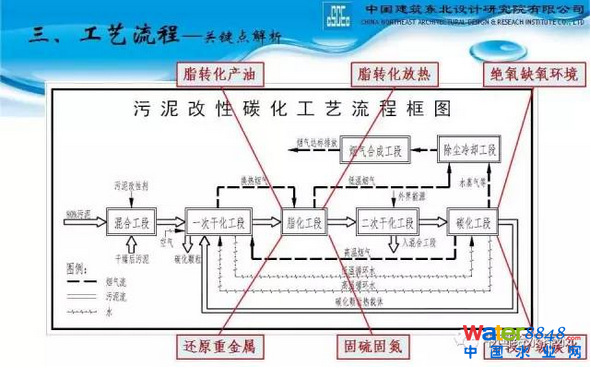

第一個脂化過程。脂化過程我們?cè)谌�、四年前就開始做這部分的工作。改性一開始是改性來制油的，后面會講到碳化爐，一開始做碳化爐做出來的油是想賣油，當時油的價格非常高，后來發現油是制出來的，結果發現油后端工藝特別復雜，包括油的分類，最后我們把油直接用到碳化爐做能量是再好不過。脂化工段有四個非常非常重要的作用，這四個作用都是通過我們長年累月的實驗得出來的。

1.脂轉化產油，剛才已經介紹過了。

2.脂轉化的過程是一個放熱的反應，通過自己的反應可以不斷的放熱，這對蒸發水分，降低含水率的作用是非常大的。

3.還原重金屬，關于還原重金屬整個反應過程在專利里面是有的，在這個地方不做介紹了。后面我會簡單說一句話。

4.脂轉化的過程，我們知道脂化工段里面的污泥堆在里面非常臭，改性劑里面有一些相關的材料可以讓脂轉化過程作用起到一個固硫固氮的作用，固硫固氮的作用就是起到一個除臭的作用。整個改性室里面的味道其實并不是那么大的。

第二是碳化工段。大家可以想象一下，碳化爐里面有四種東西，污泥、水蒸氣、油氣和揮發部分、還有燃燒完以后的煙氣。這四種東西要在一個爐子里面實現分段分級是非常難道一個過程，我們這些年在碳化爐的研究上就是要解決，既要保證讓污泥在缺氧的情況下進行一個碳化，還要保證這四種東西在里面要實現分段分級的碳化。

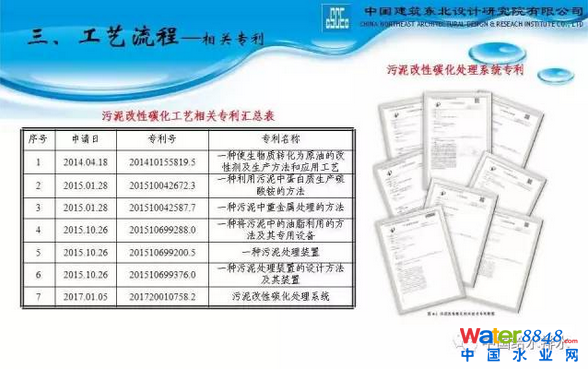

（詳見PPT）這是我們的一些專利技術，剛才我說了，在幾年前開始做改性劑的研究，慢慢再改性劑里面解決重金屬的問題，最后慢慢開始做碳化爐、干化爐，對于把整個工藝鏈打通，通過不斷的生產性實驗把工藝鏈打通，最后我們申請了污泥改性碳化處理系統。我們是給它取了這樣的名稱，叫污泥改性碳化工藝。

四、工藝布置

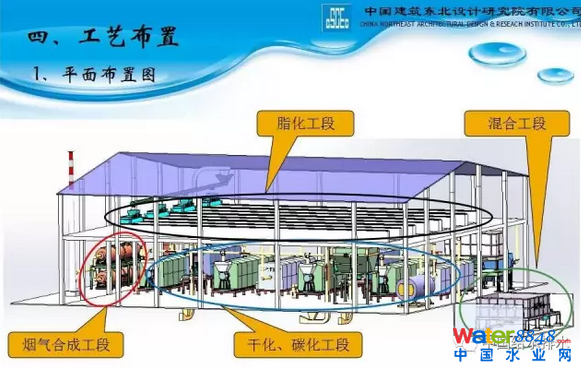

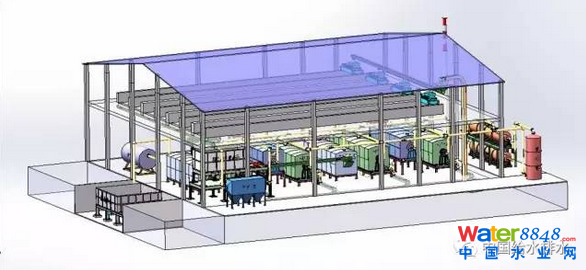

這是在兩個城市里面，在污水處理廠里面我們做的三維平面圖，因?yàn)閳?chǎng)地比較有限，都是大的污水處理廠，原有的污泥堆場，在那樣的情況我們做了一個布置。在里面大家會發現，整個改性工段是放在了第二層。當然，我們更加提倡如果場地面積足夠的情況下，盡可能放在一層來解決整個碳化的過程。不管是放在一層，還是放在二層，整個占地面積都非常小。以100噸規模為例，整個污泥處理車間里面的占地面積在3500-4000平方米之內。

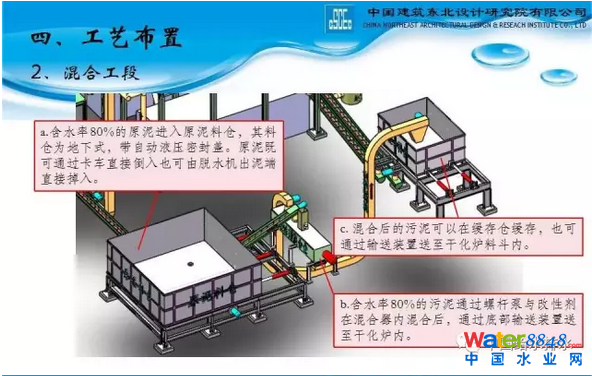

簡單看一下工藝平面圖（詳見PPT）這是我們目前的混合工段，前面是原泥料倉、混合器，以及后面的緩存料倉，根據不同的規模緩存料倉和原泥料倉這些都不太一樣。根據規模分別要配上多少套的碳化設備，也是在設計上需要另外需要考慮的。

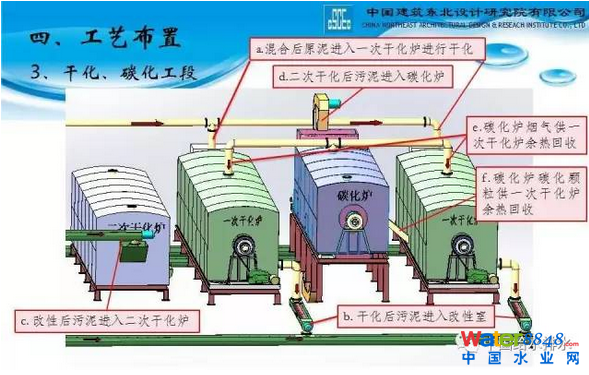

（詳見PPT）這是干化和碳化工段，我們基本上放在一塊，可以看到混合原泥就進入一次干化爐進行干化，干化后的污泥我們進入改性室進行改性，改性完的污泥進入到二次干化爐，剛才說二次干化爐可有可無，這是一個保障性的爐子。二次干化過的污泥進入碳化爐，碳化爐的煙氣供一次干余熱利用，碳化爐碳化顆粒供一次干化爐余熱回收利用。

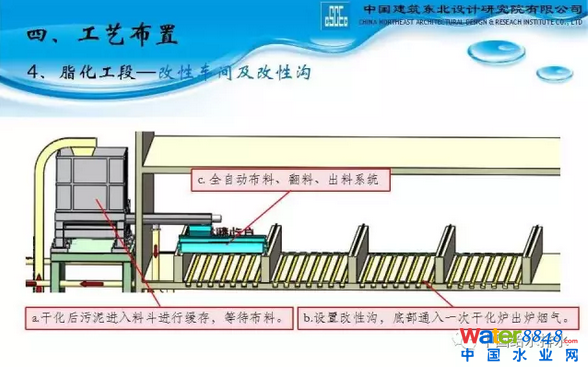

（詳見PPT）這是我們的脂化工段，目前脂化爐大家可以想象，有點類似于堆肥改性溝的形式。跟它不太一樣的地方大概有幾點：第一我們改性溝熱環境類似于地暖的形式，是我們從一次干化爐換熱完以后的煙氣給這個改性溝提供一個比較良好的熱環境。第二整個系統我們有全自動的布料、放料和出料的。

五、核心技術

介紹一下我們整個工藝?yán)锩娴?個核心技術：

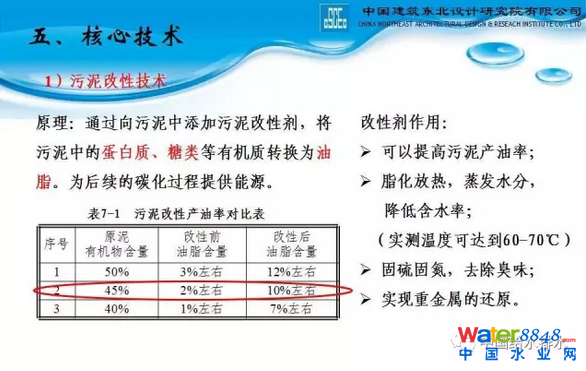

污泥改性技術，剛才說了就是向污泥添加改性劑，將污泥中的糖類、蛋白質等有機質轉換為油脂，為后續的碳化過程提供能源。

改性劑有四個作用：第一可以提高污泥的產油。第二脂化放熱，蒸發水分，降低含水率。在脂化放熱的過程周，如果其他外界熱量都不考慮的情況下，它自己的熱量可以60-70度。污泥改性產油里比較可以達到10%左右。

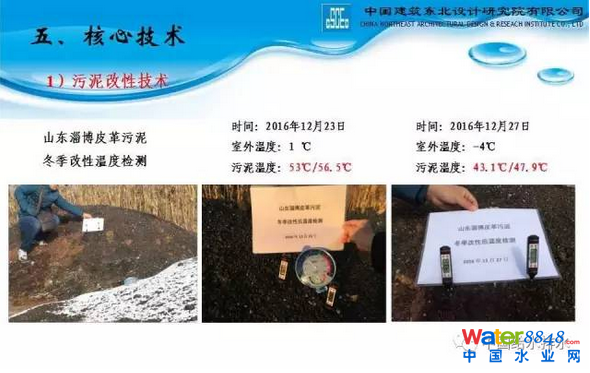

（詳見PPT）這是山東淄博皮革污泥進行一個冬季室外的破壞性實驗，大家可以看到室外溫度1度污泥可以達到53-56.5度，負4度的時候能達到43-47.9度，實打?qū)嵲谙卵┑奶鞖庾隽诉@個改性技術的實驗。

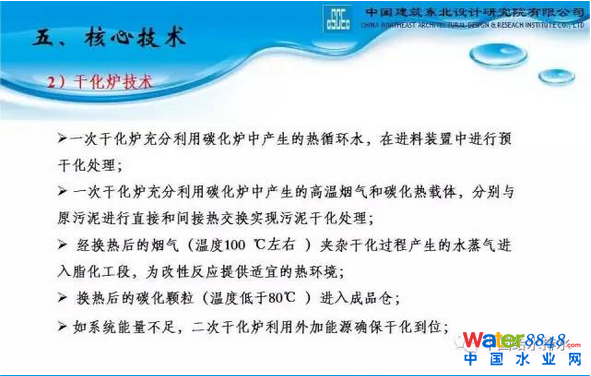

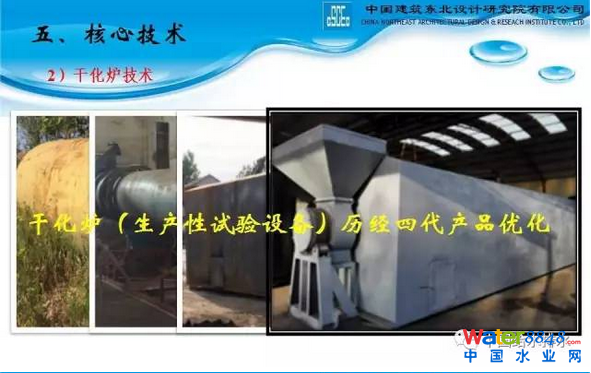

干化爐技術，（詳見PPT）剛才提到我們能把碳化過程中利用的能量都利用了�？梢钥吹剑�我們的干化爐技術經過四代產品的優化，歷經幾年的時間，其實做碳化是非常辛苦的過程。

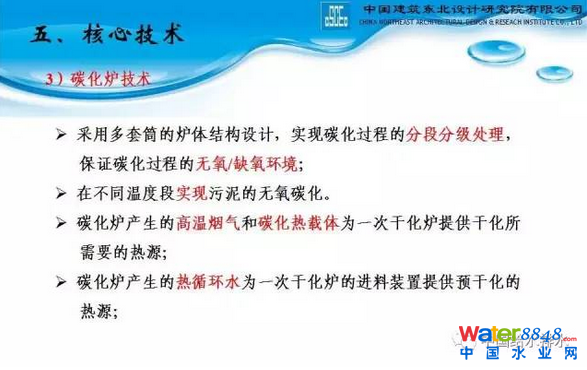

碳化爐的過程，剛才也說到是多套筒的結構，實現無氧缺氧的環境，并且是分級分段的處理。（詳見PPT）

剛才也提到碳化爐為一次干化爐提供能量。我們的碳化爐走的最艱辛，前后歷經了十代產品的優化，光生產型試驗設備就做了十臺，因?yàn)樘蓟癄t里面需要解決的問題非常非常多。（詳見PPT）

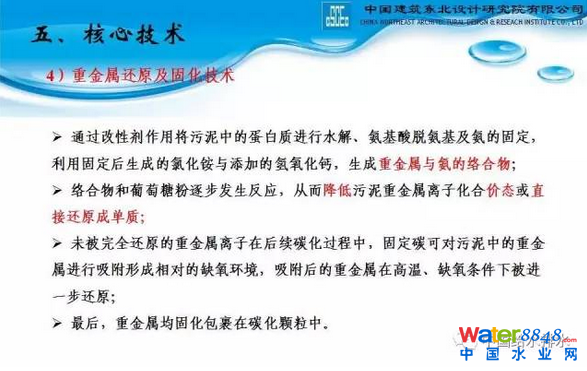

重金屬還原及固化技術，我用一句話來介紹，就是通過重金屬改性把重金屬的高價態變成了低價態，或者說還原成單質，最后在沒有還原的部分在碳化爐過程中進行進一步的還原，最后把進重金屬固化在碳化顆粒當中。其他詳見專利技術里面去看。

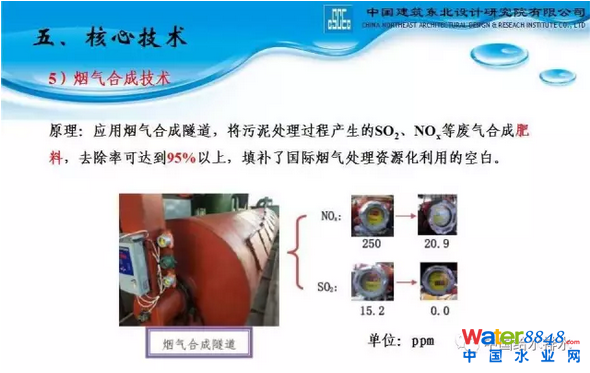

煙氣合成技術，剛才提到把二氧化硫、氮氧化物去除率在95%以上。

六、資源化利用

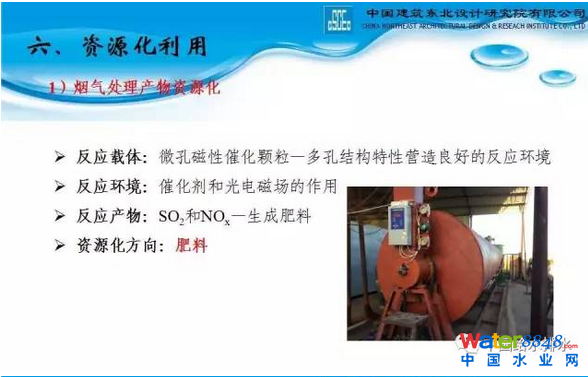

我們第一次提出煙氣是可以資源化利用的，我們利用一個反應環境是催化劑和光電磁場的反應，最后把二氧化硫和氮氧化物反應成肥料，這個肥料可以作為資源化的方向，也就是我們第一次提出煙氣是可以資源化的。

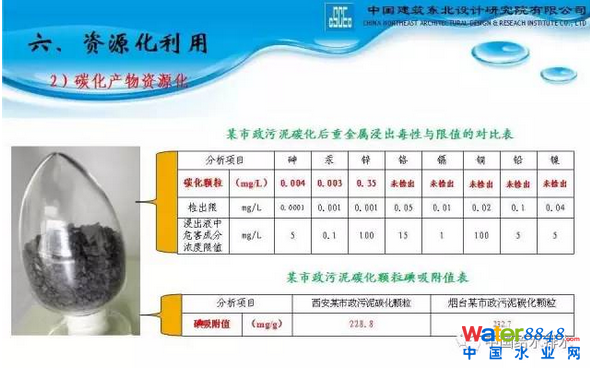

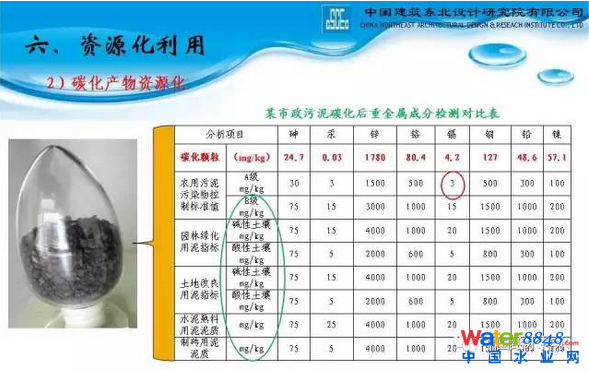

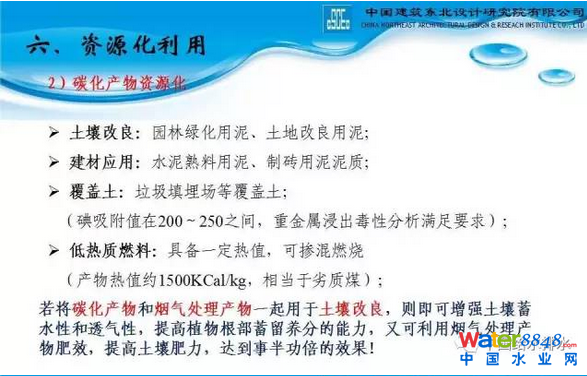

碳化產物的資源化，我們做了非常非常多的實驗，這里我們既做了重金屬成分分析，同樣也做了重金屬毒性溶出實驗，也做了碘吸附值的試驗，等等實驗我們做完了以后，我們得出這樣一個結論：對于市政污泥來說，土壤改良肯定沒有問題，我們?cè)跓熍_(tái)做的生產性實驗，大概兩年的時間，農民在種植大棚的時候都會把我們的顆粒拉過去做一個土壤改良，效果是非常好的。

建材不說了，剛才有同行說過了。

低熱質燃料，我們?cè)谧鰴幟仕嵛勰嗷蛘呤瞧じ镂勰嗟那闆r下，最后出來的碳化顆�；氐狡髽I(yè)的爐子里面進行燃燒，這個熱值如果對優質的污泥來說熱值是1500達卡，非常好。如果把煙氣的產物和碳化顆粒產物結合在一塊，相當于它對土壤改良里面既對土壤進行了改良，又相當于土壤提供了一個肥效，達到了事半功倍的一個效果。

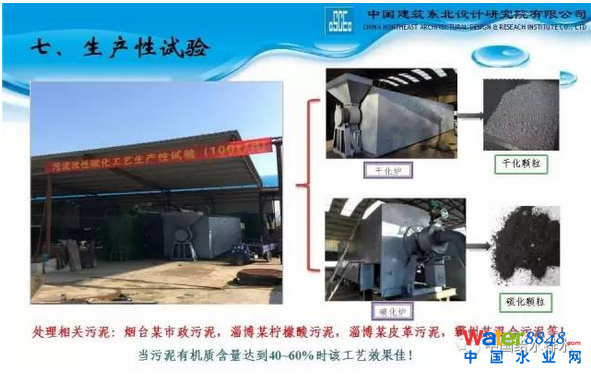

（詳見PPT）這是我們生產性實驗的效果圖（詳見PPT），我們做了很多生產性試驗，有煙臺的市政污泥、淄博的檸檬酸污泥、淄博皮革污泥、霸州混合污泥等等，對于我們整個工藝來說，我們認為40%-60%目前的市政污泥或者是工業污泥工藝的整體效果是非常好的。

七、投資及運營成本

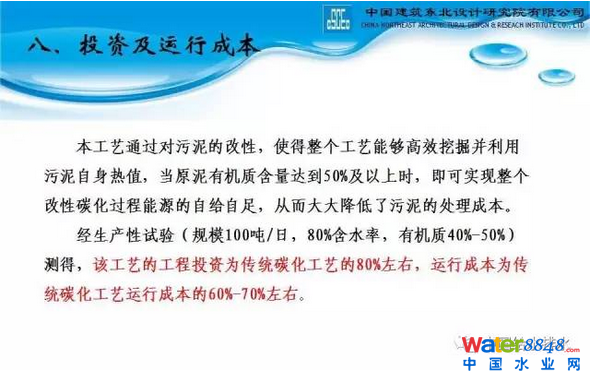

經過我們那么多的生產性實驗，我們認為這個工藝的投資相當于傳統工藝的80%左右，運營成本為傳統碳化工藝運營成本的60%-70%左右�？偠�言之一句話，如果有機質含量能夠達到50%可以實現整個系統的自給自足。

最后特別感謝我的合作伙伴：山東藍宇環�？萍加邢薰�司、山東綠色合眾谷節能環�？萍加邢薰�司。目前我們還有一個比較大的生產性的示范項目，在山東淄博正在安裝，大概一個月左右就安裝調試結束了，到時候歡迎在座的各位專家蒞臨淄博，我和我的合作伙伴共同歡迎各位。大家如果需要相關的資料可以掃一下我們的微信號，都可以跟大家進行分享。非常感謝！

主持人 王濤 (機械科學研究總院環保技術與裝備研究所 副總工 研究員級高工)：非常感謝勞余力的介紹，這是又一家央企進入污泥處理處置的領域，和這么多跨界的技術人員和專家參與到這個行業的技術發展中來，相信也能給我們很多新的理念、新的技術、新的發展動力。
