多實例多角度分析國內外污泥處理處置技術研究和應用現狀
污水處理廠污泥是污水處理過程中產生的沉淀物質，包括污水中的泥砂、纖維等固體顆粒及其凝結的絮狀體，各種膠體、有機質及吸附的金屬元素、微生物等，是污水處理之后產生的二次污染物，通常占污水處理量的0.3%～0.5%，若不進行妥善處理、處置，將會對環境和人類健康造成威脅。隨著社會經濟和城市化進程的發展，污泥量不斷增加，按照預測，到2020年污泥產量將突破年6000萬t，污泥問題已成為目前污水處理廠所面臨的一個重要問題和挑戰。針對這一問題，本文通過多個實例，多角度對國內外污泥處理與處置方面的研究成果和應用現狀進行了綜述。
1國內外污泥處置現狀
1.1國外污泥處置現狀

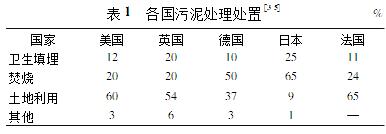

國外污泥處理通常都先經過厭氧消化或好氧發酵穩定處理，再進行進一步的處置。美國建有650座集中厭氧消化設施處理58%的污泥，700座好樣發酵穩定處理設施處理22%的污泥;英國的污泥厭氧消化率達到66%。污泥最終處置方式主要是衛生填埋、焚燒和土地利用，表1列出了污泥處理后常用處置方法在各國占有的比例。
1.2國內污泥處理處置現狀
圖1列出了國內污泥處置技術所占比例，可以看出：污泥處置被用于農業占44.83%，用于土地填埋占34.48%，而13.79%的污泥沒有經過任何處置。
由于污水處理設施高速建設，我國污泥處理處置卻嚴重滯后于污水處理。
首先是對污泥處理處置的概念及重要性認識不足，“重水輕泥”的現象十分普遍，因此與污水處理的監管相比，政府對污泥處理處置監管滯后，制約了污泥處理處置的發展。污泥處理處置缺少系統規劃，城市總體規劃中未涉及污泥處理處置內容，更無專項規劃。而管理工作中的職責不清、監管缺位、政策標準不完善等諸多問題，致使部分污水處理廠污泥處理處置未能達到減量化、資源化、無害化要求。
另外由于污泥中含有約60%～80%的水分，熱值較低，污泥焚燒需外供能源煤或天然氣等，建設成本與運行成本高昂，污泥與煤炭摻燒的處理成本目前已超過200元/t。大部分污泥是在不干化情況下與煤混合摻燒處理，而不是污泥干化后單獨焚燒處理，使用電廠原有的燃煤鍋爐，對電廠鍋爐的損害非常嚴重。
除此之外，利用污泥好氧堆肥技術生產有機肥，肥料中有機質含量高，經田間試驗證明肥效較好，但銷售非常困難。污泥在建材利用方面主要是用于制磚，但制磚廠在對污泥進行燒結制磚時，沒有配備相應的煙氣處理裝置，造成了環境的二次污染。
2國內外污泥處置的現狀及發展方向
國內外污水處理廠對污泥處理與處置的方法常規是采用濃縮、消化、脫水、填埋及焚燒等處理處置方法，或用其中某幾個方法組合處置。污泥的最終出路是部分或全部資源化利用或以某種形式回到環境中去，以下介紹目前國內外廣泛采用的污泥處理處置方法。
2.1污泥高干脫水技術
污泥高干脫水技術，就是通過各種物理化學或生物處理技術處理污泥，使污泥膠體改性，改變污泥的比阻，污泥的胞外聚合物狀態，從而使污泥中的束縛水更容易在后續的機械擠壓中被脫除出來，從而降低污泥含水率的技術。在污泥高干脫水方面，目前有化學調質脫水法、水熱調質脫水法、凍融處理脫水法、淘洗法脫水和生物瀝浸脫水法等。
化學調制脫水法就是在污泥中加入助凝劑、混凝劑之類的化學藥劑，改變污泥的表面特性(去穩定化作用)并通過架橋作用使污泥顆粒絮凝，從而改善其脫水性能。黃瑛等開發了價格低廉脫水效率高的污泥泥漿化學調質脫水和脫水污泥泥餅二次脫水的新技術。該技術只需向污泥添加絕干污泥量10%左右的混合脫水藥劑，經機械壓濾，即可使污泥泥餅的含水率從80%下降到65%以下，并且絕干污泥的燃燒熱值下降不到10%，脫水污泥泥餅的整體熱值上升，使脫水后污泥易于干化焚燒或可直接焚燒。實踐表明，經該方法調質深度脫水后產生的污泥表面具有泥土的氣味，易風化，稍微堆放幾天，污泥便很容易粉碎，臭味也減少很多。該技術已在無錫市城市污水污泥深度脫水應用中獲得成功，每日處理污泥量達到200t。
機械破解法即利用機械壓力所產生的能量將微生物細胞壁打破，使細胞內的物質釋放出來，從而使污泥量得到削減。Camacho等通過連續的實驗證明，高壓勻質機對污泥進行應力頻率為0.2/d的攪拌破碎，可以使污泥產率減小20%，但出水的(總懸浮物固體)TSS略有升高。
水熱調制脫水法原理是在加熱過程中，污泥的微生物絮體解散，微生物細胞破裂，污泥中的有機物水解。有機物的水解降低了污泥的黏度，降低了黏性物質對水的束縛能力，導致水更容易與污泥顆粒分離，從而降低脫水污泥的含水率。Barjenbruch等通過污水處理廠的實際運行，得出在121℃下對污泥進行高溫處理，可以抑制污泥發泡的同時，實現混合液揮發性懸浮固體(VSS)減量20%。
生物瀝浸技術利用微生物改善污泥脫水性能，脫水前無需添加任何絮凝劑就能一步脫水到含水率60%以下，且污泥有益成分(有機質、熱值等)不損失。太湖新城污水處理廠2010年運行生物瀝浸法深度脫水工程，日處理液態污泥150m3，日消耗營養劑850kg，耗電約700kW˙h，每處理1t污泥(含水率80%)直接費用100～120元。
江蘇省金山環保公司目前研發了一種新型的太陽能復合膜處理污泥技術。該技術處理過程中不添加任何藥劑，利用太陽能熱干燥，處理后污泥干渣有機值高，可作為農田有機肥。共五條處理線，單條處理線規模為2×50m，日污泥處理量12.5t，污泥處理后含水率低至5%～10%。運行費用低，約為70元/t污泥(以含水率80%計)。
2.2污泥焚燒
污泥焚燒是利用污泥中的熱量和外加輔助燃料，通過燃燒實現污泥徹底無害化處置的過程。污泥焚燒技術在國內外應用廣泛，可單獨焚燒污泥處理，也可依托電廠現有燃煤鍋爐、垃圾焚燒爐等，通過設備及焚燒技術的改進，將脫水或干化污泥按比例摻燒，具有很強的應用性和廣闊的應用前景。污泥焚燒主要分為單獨焚燒和與工業窯爐的協同焚燒。
2.2.1單獨焚燒
單獨焚燒是指在專用污泥焚燒爐內單獨處置污泥。上海市石洞口城市污水處理廠污泥處理工程采用流化床低溫干化+流化床高溫焚燒處理工藝(圖2)，該廠設計水量為40萬m3/d，產生的污泥量為320t/d(污泥含水量80%)，污泥處理成本約238.8元/t(2006年)。流化床干化將脫水污泥含水率從80%左右降至5%～10%，焚燒采用循環流化床焚燒爐，通過焚燒干化污泥，以導熱油(或蒸汽)形式回收煙氣中熱量，并將回收的熱量用于干化系統，該聯合工藝可以達到能量的自然平衡。
山東膠南污泥焚燒發電工程采用生物質燃料餅生產線+流化床污泥焚燒爐處理工藝，處理能力為800t/d。以高壓擠出工藝替代熱干化，通過高壓技術將濕污泥、粉煤灰等廢棄物混合料加工成生物質燃料餅，含水率降至40%一下，與少量次煤混合后直接進入鍋爐取代煤炭燃燒發電。
日本的焚燒工藝在污泥處理上作為主導工藝，焚燒爐大部分是多段焚燒爐，包括流化床焚燒爐、回轉干燥焚燒爐、階段爐床式焚燒爐等。“大和公司”采用滾筒式干化和回轉式焚燒爐組合工藝在日本有200多臺套的業績，經焚燒后的焚燒灰占到原污泥量的1/20以下，在污泥干基熱值在15MJ以上時，可以不借助外加燃料，實現干化和焚燒的熱平衡，其運行成本約為116元/t。
2.2.2協同焚燒

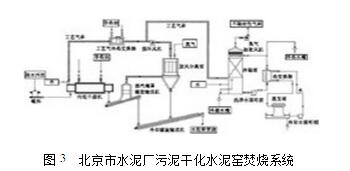

利用水泥高溫煅燒窯協同焚燒進行污泥處理是協同焚燒的有效途徑之一。北京市水泥廠污泥工程利用水泥窯系統的熱量將含水率80%的污泥廠污泥干化至含固率為65%的半干污泥，然后入窯焚燒處理。日濕污泥處理500t，年處理16萬t(圖3)。該工程干化技術屬于間接干化工藝系統，熱源采用水泥窯系統的高溫余熱通過熱載體傳給干燥設備進行污泥干化。干燥后顆粒和氣體經過旋風分離器和袋式除塵器后，污泥顆粒從氣體中分離出來，經螺旋冷卻后污泥顆粒送入水泥窯中焚燒。
廣州越堡水泥公司2007年建立利用現有回轉窯污泥處理工程項目，該工程日污泥處理80%水分污泥600t，年處理污泥18.6萬t，若污泥的干基熱值按16785kJ/kg計，每年使水泥廠節省1.8萬t標煤。

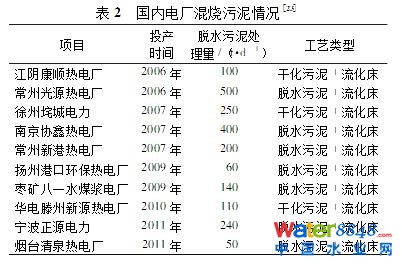

電廠混燒污泥技術在我國目前也得到迅速發展，在適當?shù)膿郊颖壤�，污泥與煤混燒不會對燃料燃燒特性和電廠生產造成顯著不利影響。歐洲已有超過100座電廠設施混燒包括污泥在內的生物固體廢物，其中德國混燒污泥規模較大，德國電廠消納污泥有兩種方式，即濕污泥直接摻煤混燒和干化后混燒。我國已有十余家燃煤電廠開展了污泥混燒工作(見表2)，主要采用流化床混燒污泥，少量電廠采用煤粉爐混燒干污泥。前者濕污泥摻燒比例約為20%～25%，后者干污泥摻燒比例為1%～5%。
2.3污泥厭氧消化
厭氧消化是一個多級過程，在無氧條件下厭氧微生物把污泥中的有機質先分解成簡單的有機物，然后再轉化為更簡單的有機物CH4以及CO2、H20、H2S等無機物。厭氧消化是目前國際上常用的污泥生物處理方法，同時也是大型污水處理廠較為經濟的污泥處理方法。

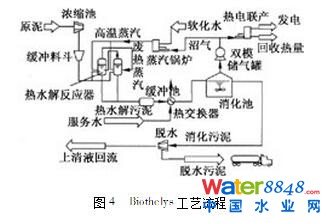

威立雅公司開發的Biothelys工藝可由多條線組成，每條線由兩個或三個反應器并聯間歇運行(圖4)。
運行條件為：高溫(150～170℃)，高壓(<1.25×105Pa)條件下，反應20～60min。根據反應器配置和反應條件的不同，每個循環持續約150～165min。熱水解后污泥儲存在密閉的緩沖池中。熱水解后的污泥進入消化池，在38℃，15d條件下進行中溫厭氧消化反應。熱水解工藝和中溫厭氧消化工藝聯合，保證了工藝能量需求的自平衡。除此之外，還有更多的沼氣產出，實現了能量需求的自平衡調節和能量產出最大化。VSS去除率可以達到30%～50%(傳統工藝約為28%～30%)。法國Saumur污水處理廠中Biothelys工藝已經連續穩定運行超過20000h，其VSS去除率可達45%～48%。此外，意大利和英國也都有運行良好的成功案列。
上海市白龍港污泥處理工程近期設計規模為204t/d(對應200萬m3/d設計水量及現狀進水水質)，部分設施設計規模為268t/d(對應200萬m3/d設計水量及現狀進水水質)。污泥處理工藝采用重力濃縮+離心機械濃縮+中溫厭氧消化+離心脫水+部分脫水污泥流化床干化的處理流程。處理后污泥性質滿足GB18918—2002中的污泥控制標準。污泥處理單位運行成本120元/t脫水污泥。污泥消化工藝停留時間24d，有機負荷1.21kg/(m3˙d)，消化溫度33～35℃，總沼氣產量平均約44500m3/d。
2.4污泥好氧堆肥
污泥好氧堆肥通常是指污泥高溫好氧發酵，通過好氧微生物的生物代謝作用，使污泥中有機物轉化成穩定的腐殖質的過程。代謝過程中產生熱量，可使堆料層溫度升高至55℃以上，有效殺滅病原菌、寄生蟲卵和雜草種籽，并使水分蒸發，實現污泥處理穩定化、無害化、減量化。

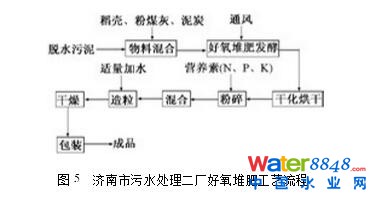

光大水務濟南市污水處理二廠將剩余污泥與稻殼、泥炭、粉煤灰等調理劑在優化配比58∶16∶40∶36的條件下進行好氧堆肥。堆肥溫度達到55℃以上并持續3d，可有效殺死病原菌;發芽指數達到50%以上;腐殖化率從52.1%升高到63.1%，腐殖化指數從2.45升到3.42，有機質腐殖化穩定。固定資產總投資187.33萬元，運行成本256.09元/t，產品出廠價格400元/t，每噸利潤143.91元，年盈利約為145.1萬元，靜態投資回收年限1.18年。工藝流程圖如圖5所示。
2.5污泥建材利用處置
污泥中無機物主要成分是硅、鋁、鐵、鈣等，與建筑原料的成分相近，顧可作建筑材料，如磚塊、水泥、陶粒、玻璃和生化纖維板等。
污泥處理后制磚主要有兩種方法：污泥焚燒灰制磚和干污泥直接制磚，污泥焚燒灰制磚屬于污泥焚燒處置方式的一部分，是污泥焚燒處置方式的最終處理手段。

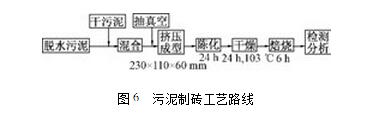

干污泥直接制磚是將城市污泥干燥后直接與頁巖粉(或粘土)等原料成型燒結制磚。Deng-fonglin和Chih-HuangWeng開展了黏土摻加污泥制磚研究，其工藝流程和主要技術參數如圖6所示。實驗首次進行了制磚混合原料擊實試驗，得到了混合原料擊實曲線，研究了原料的土力學指標：壓實性，確定了原料制坯最優含水率(OMC)和最大干密度，對制坯過程中，原料含水率和成型壓力的優化控制，起到了理論指導，研究結果同時表明，制坯過程原料最優含水率23%～33%;城市污泥(含水率P=24%)摻量在10%，880～960℃焙燒制得的干污泥粘土磚，性能良好。

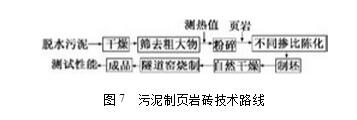

張林生等在頁巖磚生產過程中用城市污泥為部分原料進行生產試驗，工藝流程如圖7，實驗對頁巖燒結磚成品進行了質量檢測，并測定了磚體的導熱系數。結果表明，在頁巖粉中加入10%城市污泥，燒結磚的各項性能符合國家標準(GB5101—2003)，研究還發現污泥中有機物在焙燒過程中易燃燒揮發形成氣孔，可提高磚體隔熱保溫性能。
上海建科院利用粉煤灰陶粒生產工藝，摻加20%～30%的城市污泥可以獲得容重700～800級的燒結粉煤灰陶粒，這樣的陶粒自然養護條件下可配置出C40標號的混凝土，而且水泥用量與同標號普通碎石混凝土相同，同時燒結陶粒的浸出液中重金屬達到地面水III類標準。此生產工藝每生產1m3陶粒，可消納含水80%的污泥0.24t。
3結語
我國污泥處理技術尚未成熟，仍在不斷發展的過程中，但在經濟飛速增長的壓力下，污泥問題迫在眉睫，從國外污泥處理現狀來看，污泥資源化利用是我國污泥未來的發展的一個重要方向。無論是土地利用還是焚燒，都應在兼顧環境效益、社會效益和經濟效益平衡的前提下，尋找合理合適的污泥處理處置技術，實現可持續發展。
